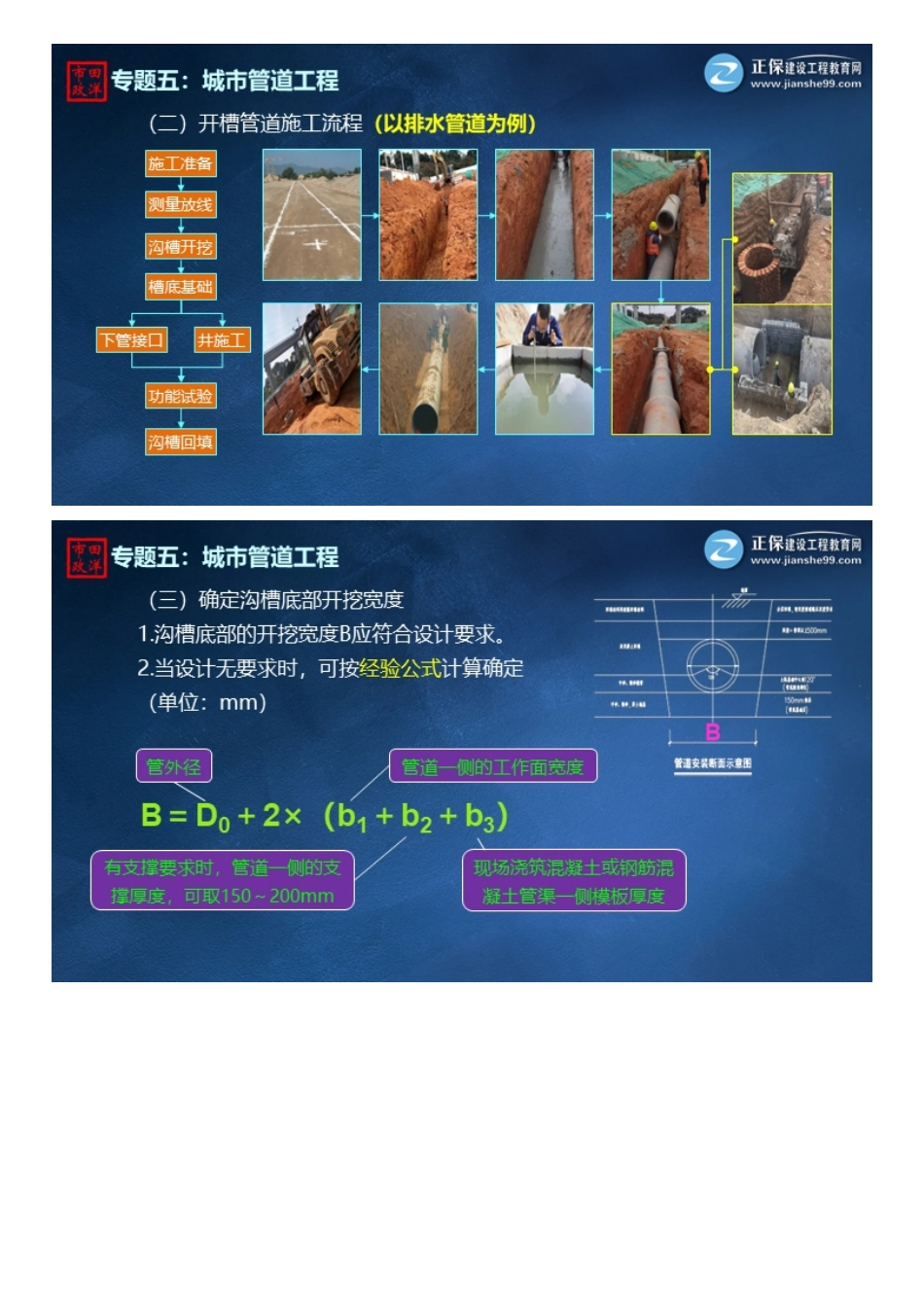

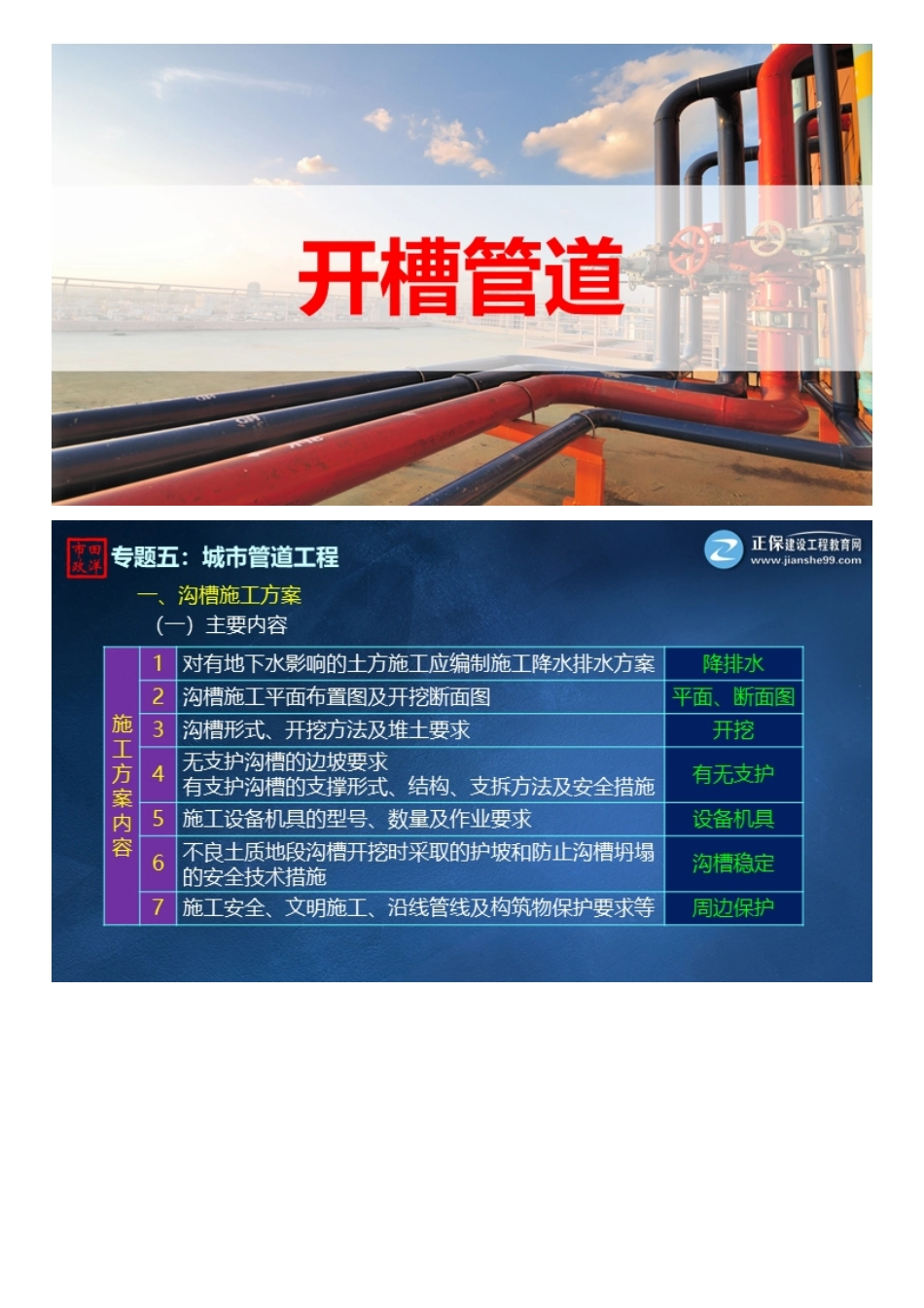

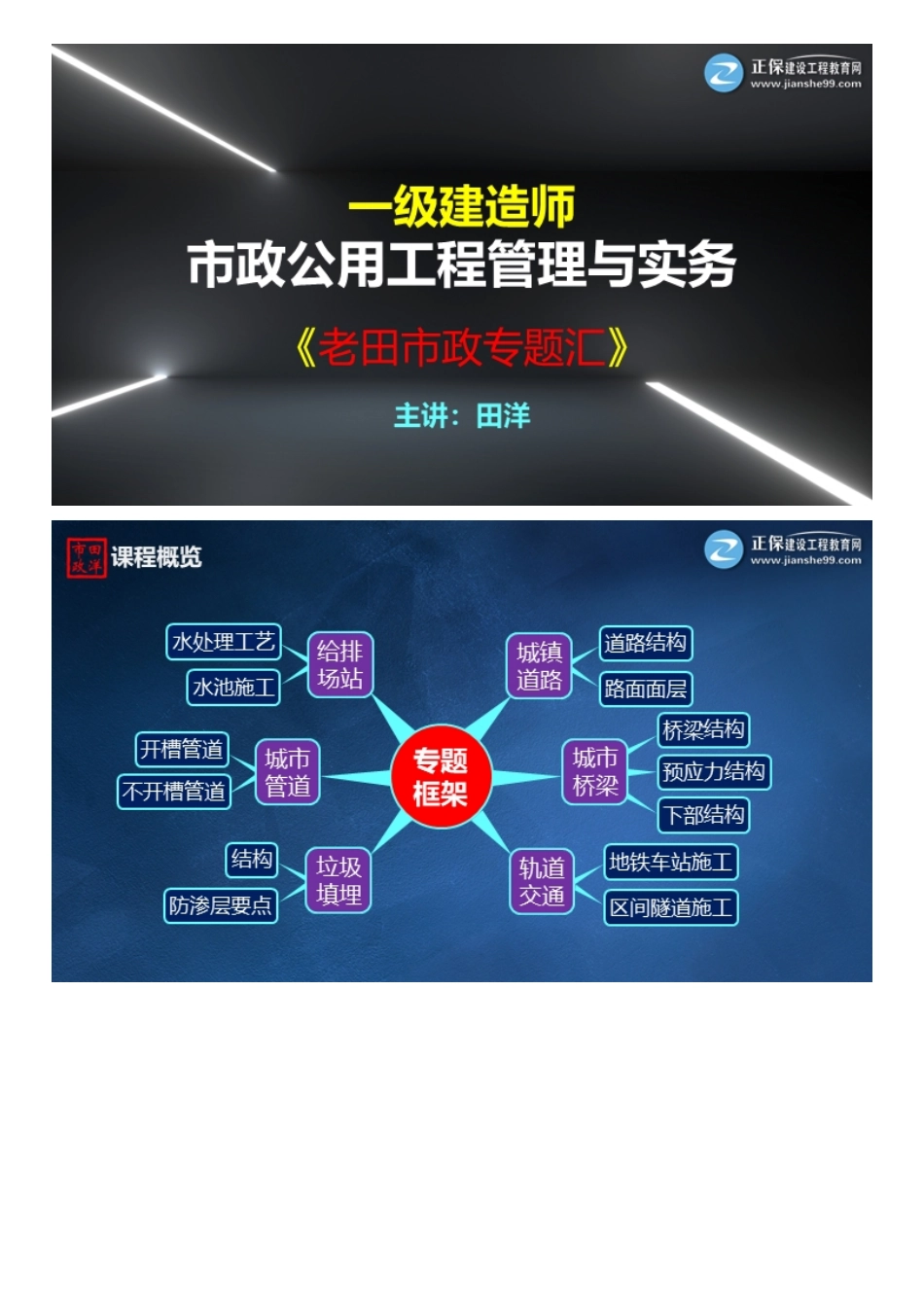

正保建设工程教育网级建造师市政公用工程管理与实务老田市政专题汇主讲：田洋课程概览正保建设工程教育网水处理工艺给排城镇道路结构水池施工场站道路路面面层桥梁结构开槽管道城市专题城市预应力结构不开槽管道管道框架桥梁下部结构结构垃圾轨道地铁车站施工防渗层要点填埋交通区间隧道施工开槽管道专题五：城市管道工程正保建设工程教育网一、沟槽施工方案(一)主要内容1对有地下水影响的士方施工应编制施工降水排水方案降排水2沟槽施工平面布置图及开挖断面图平面、断面图施3沟槽形式、开挖方法及堆土要求开挖方无支护沟槽的边坡要求有无支护有支护沟槽的支撑形式、结构、支拆方法及安全措施内5施工设备机具的型号、数量及作业要求设备机具6不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施沟槽稳定7施工安全、文明施工、沿线管线及构筑物保护要求等周边保护市国正保建设工程教育网专题五：城市管道工程(二)开槽管道施工流程（以排水管道为例）施工准备测量放线沟槽开挖槽底基础下管接口井施工功能试脸沟槽回填专题五：城市管道工程正保建设工程教育网(三)确定沟槽底部开挖宽度1.沟槽底部的开挖宽度B应符合设计要求。2当设计无要求时，可按经验公式计算确定林(单位：mm)维时.8管外径管道一侧的工作面宽度管道安装任示电图B=D0+2(b1+b2+b3)有支撑要求时，管道一侧的支现场浇筑混凝土或钢筋混撑厚度，可取150200mm凝士管渠一侧模板厚度市国正保建设工程教育网专题五：城市管道工程b2b3b1Do b1b3b2DoBB专题五：城市管道工程正保建设工程教育网管道一侧工作面宽度(b)要求：管道的外径管道一侧的工作面宽度b,(mm)D。(mm)混凝土类管道金属类管道、注：化学建材管道槽底需设排水沟时；b1刚性接口400D500300应适当增加。柔性接口300管道有现场施工的外防500D1000刚性接口500400柔性接口水层时，b宜取800mm。400刚性接口600采用机械回填管道侧面1000D01500500柔性接口500时，b需满足机械作业的刚性接80010001500D,3000700宽度要求。柔性接口600正保建设工程教育网专题五：城市管道工程管道一侧工作面宽度(b)要求：管道的外径管道一侧的工作面宽度b,(mm)金属类管道、注：D。(mm)混凝土类管道化学建材管道槽底需设排水沟时；b1刚性接口400D500300应适当增加。柔性接口300管道有现场施工的外防500500D01000刚性接口400柔性接口400水层时，b1宜取800mm。刚性接600采用机械回填管道侧面1000D01500500柔性接口500时，b需满足机械作业的刚性接80010001500D03000700充度要求。柔性接口600专题五：城市管道工程正保建设工程教育网二、沟槽开挖与支护(一)分层开挖及深度0.50.81.人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m。2人工开挖多层沟槽的层间留台宽度：直槽坡槽降水槽放坡开槽时不应小于0.8m,直槽时不应小于0.5m,安装井点设备时不应小于1.5m。3.采用机械挖槽时，沟槽分层的深度按机械性能确定。
