29、1A415000第18讲　节能工程施工.pdf

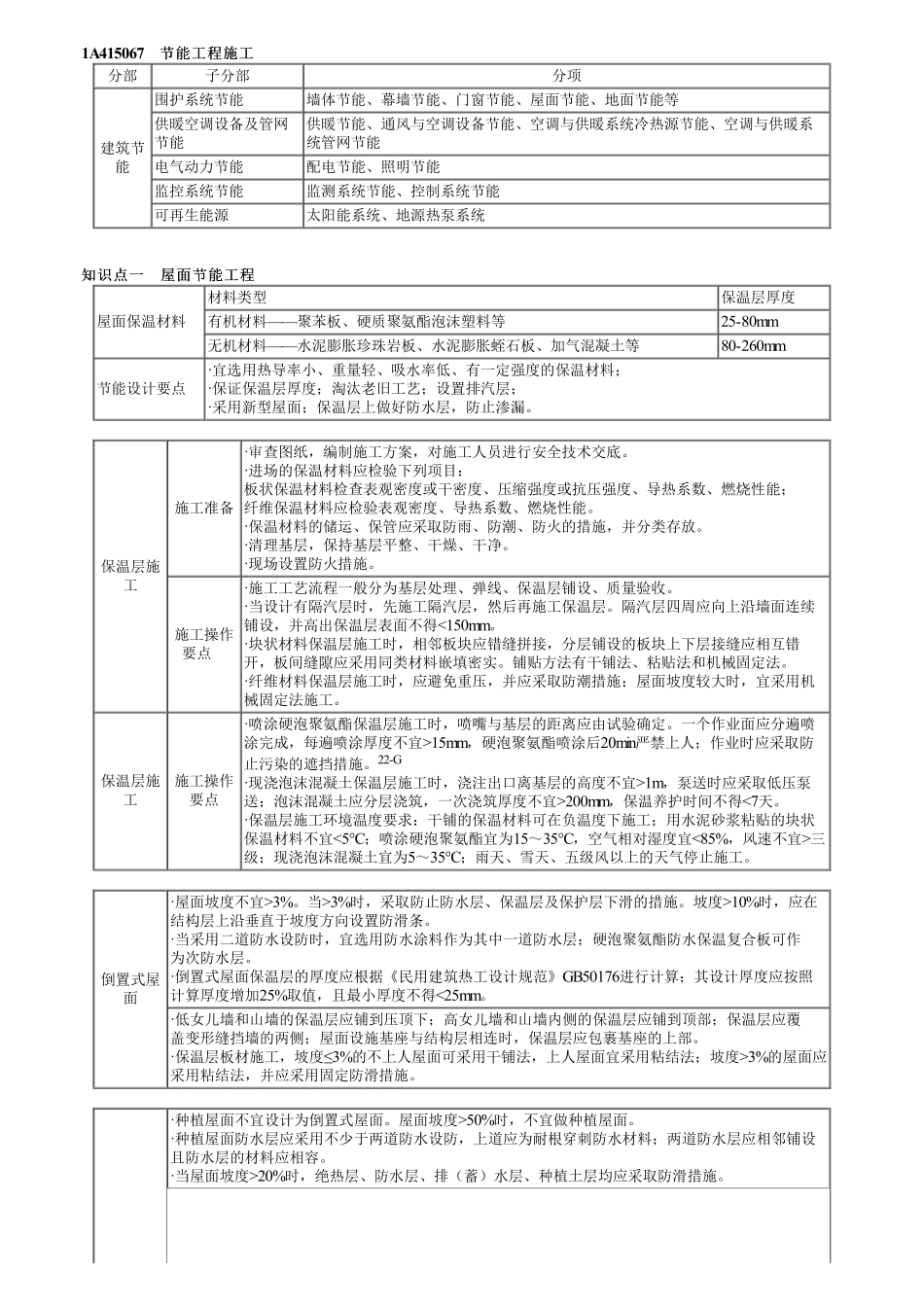

1A415067节能工程施工节能工程施工分部子分部分项建筑节能围护系统节能墙体节能、幕墙节能、门窗节能、屋面节能、地面节能等供暖空调设备及管网节能供暖节能、通风与空调设备节能、空调与供暖系统冷热源节能、空调与供暖系统管网节能电气动力节能配电节能、照明节能监控系统节能监测系统节能、控制系统节能可再生能源太阳能系统、地源热泵系统知识点一屋面节能工程知识点一屋面节能工程屋面保温材料材料类型保温层厚度有机材料聚苯板、硬质聚氨酯泡沫塑料等25-80mm无机材料水泥膨胀珍珠岩板、水泥膨胀蛭石板、加气混凝土等80-260mm节能设计要点宜选用热导率小、重量轻、吸水率低、有一定强度的保温材料；保证保温层厚度；淘汰老旧工艺；设置排汽层；采用新型屋面；保温层上做好防水层，防止渗漏。保温层施工施工准备审查图纸，编制施工方案，对施工人员进行安全技术交底。进场的保温材料应检验下列项目：板状保温材料检查表观密度或干密度、压缩强度或抗压强度、导热系数、燃烧性能；纤维保温材料应检验表观密度、导热系数、燃烧性能。保温材料的储运、保管应采取防雨、防潮、防火的措施，并分类存放。清理基层，保持基层平整、干燥、干净。现场设置防火措施。施工操作要点施工工艺流程一般分为基层处理、弹线、保温层铺设、质量验收。当设计有隔汽层时，先施工隔汽层，然后再施工保温层。隔汽层四周应向上沿墙面连续铺设，并高出保温层表面不得15mm，硬泡聚氨酯喷涂后20min严禁上人；作业时应采取防止污染的遮挡措施。22-G现浇泡沫混凝土保温层施工时，浇注出口离基层的高度不宜1m，泵送时应采取低压泵送；泡沫混凝土应分层浇筑，一次浇筑厚度不宜200mm，保温养护时间不得7天。保温层施工环境温度要求：干铺的保温材料可在负温度下施工；用水泥砂浆粘贴的块状保温材料不宜5；喷涂硬泡聚氨酯宜为1535，空气相对湿度宜三级；现浇泡沫混凝土宜为535；雨天、雪天、五级风以上的天气停止施工。倒置式屋面屋面坡度不宜3%。当3%时，采取防止防水层、保温层及保护层下滑的措施。坡度10%时，应在结构层上沿垂直于坡度方向设置防滑条。当采用二道防水设防时，宜选用防水涂料作为其中一道防水层；硬泡聚氨酯防水保温复合板可作为次防水层。倒置式屋面保温层的厚度应根据民用建筑热工设计规范GB50176进行计算；其设计厚度应按照计算厚度增加25%取值，且最小厚度不得3%的屋面应采用粘结法，并应采用固定防滑措施。种植屋面不宜设计为倒置式屋面。屋面坡度50%时，不宜做种植屋面。种植屋面防水层应采用不少于两道防水设防，上道应为耐根穿刺防水材料；两道防水层应相邻铺设且防水层的材料应相容。当屋面坡度20%时，绝热层、防水层、排（蓄）水层、种植土层均应采取防滑措施。种植屋面种植屋面绝热材料可采用喷涂硬泡聚氨酯、硬泡聚氨酯板、挤塑聚苯乙烯泡沫塑料保温板、硬质聚异氰脲酸酯泡沫保温板、酚醛硬泡保温板等轻质绝热材料，不得采用散状绝热材料。种植屋面保温隔热材料的密度100kg/m3，压缩强度不得低于100kPa。100kPa压缩强度下，压缩比不得10%。耐根穿刺防水材料的厚度要求：改性沥青防水卷材的厚度不应4mm；聚氯乙烯防水卷材、热塑性聚烯烃防水卷材、高密度聚乙烯土工膜、三元乙丙橡胶防水卷材等厚度均不应1.2mm；聚乙烯丙纶防水卷材厚度不应0.6mm；喷涂聚脲防水涂料的厚度不应2mm。种植平屋面的基本构造层次包括（从下而上）：基层、绝热层、找（坡）平层、普通防水层、耐根穿刺防水层、保护层、排（蓄）水层、过滤层、种植土层和植被层等。可根据各地区气候特点、屋面形式、植物种类等情况，增减构造层次。种植平屋面排水坡度不宜2%；天沟、檐沟的排水坡度不宜1%。种植坡屋面的绝热层应采用粘结法和机械固定法施工。知识点二墙体节能工程知识点二墙体节能工程1、墙体节能系统粘贴保温板薄抹灰外保温系统胶粉聚苯颗粒保温浆料外保温系统EPS板现浇混凝土外保温系统EPS钢丝网架板现浇混凝土外保温系统胶粉聚苯颗粒浆料贴砌EPS板外保温系统现场喷涂硬泡聚氨酯外保温系统外墙外保温工程20-G复合板内保温系统有机保温板内保温系统无机保温板内保温系统保温砂浆外墙内保温系统喷涂硬泡聚氨酯内保温系统玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨固定外墙内保温系统外墙内保温工程22-G预置保温板现浇混凝土墙体EPS板现浇混凝土外墙外保温系统（无网现浇系统）EPS钢丝网架板现浇混凝土外墙外保温系统（有网现浇系统）自保温混凝土复合砌块墙体22-G自保温砌块的复合形式型在骨料中复合轻质骨料制成的自保温砌块；型在孔洞中填插保温材料制成的自保温砌块；型在骨料中复合轻质骨料且在孔洞中填插保温材料制成的自保温砌块。自保温砌块强度等级MU3.5、MU5.0或MU7.5。自保温砌块密度等级500、600、700、800、900、1000、1100、1200或1300。2、墙体节能工程施工要点22-G墙体节能工程施工要点墙体节能工程的保温材料在运输、储存和施工过程中应采取防潮、防水等保护措施。墙体内设置的隔汽层，其位置、材料及构造做法应符合设计要求。隔汽层应完整、严密，穿透隔汽层处应采取密封措施。隔汽层凝结水排水构造应符合设计要求。外门窗框或附框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并进行防水密封，夏热冬暧地区、温和地区当采用防水砂浆填充间隙时，窗框与砂浆间应用密封胶密封。外门窗框与附框之间的缝隙应使用密封胶密封。幕墙与周边墙体、屋面间的接缝处应按设计要求采用保温措施，并应采用耐候密封胶等密封。建筑伸缩缝、沉降缝、抗震缝处的幕墙保温或密封做法应符合设计要求。严寒、寒冷地区当采用非闭孔保温材料时，应有完整的隔汽层。防火隔离带是设置在可燃、难燃保温材料外墙外保温工程中，按水平方向分布，采用不燃材料制成，以阻止火灾沿外墙面或在外墙外保温系统内蔓延的防火构造。其施工要点如下：根据建筑外墙外保温防火隔离带技术规程JGJ289的规定采用防火隔离带构造的外墙外保温工程施工前应编制施工技术方案，并应采用与施工技术方案相同的材料或工艺制作样板墙。防火隔离带的保温材料，燃烧性能应为A级（宜用岩棉带）。岩棉带应进行表面处理，可采用界面剂或界面砂浆进行涂覆处理，也可采用玻璃纤维网布聚合物砂浆进行包覆处理。防火隔离带应与基层墙体可靠连接，不产生渗透、裂缝和空鼓；应能承受自重、风荷载和气候的反复作用而不产生破坏。防火隔离带宽度不应300mm，防火棉密度不应50%。工程施工时应做到：在外保温专项施工方案中，对施工现场消防措施作出明确规定。可燃、难燃保温材料的施工应分区段进行，各区段应保持足够的防火间距。粘贴保温板薄抹灰外保温系统中的保温材料施工上墙后应及时做抹面层。防火隔离带的施工应与保温材料的施工同步进行。外保温工程施工期间现场不应有高温或明火作业。外保温工程施工期间的环境空气温度不应低于5。5级以上大风天气和雨天不得施工。【2020】倒置式屋面基本构造自下而上顺序（）。结构层、保温层、保护层、找坡层、找平层、防水层A.B.C.D.正确答案B答案解析本题考查的是屋面节能工程。倒置式屋面基本构造自下而上宜由结构层、找坡层、找平层、防水层、保温层及保护层组成。【2018】建筑节能工程应按照（）进行验收。A.单位工程B.分部工程C.子分部工程D.分项工程正确答案B答案解析本题考查的是节能工程施工。根据建筑工程施工质量验收统一标准GB50300对建筑工程分部工程、分项工程的划分，建筑节能作为一个新增的分部工程列入了统一标准。
