25、第05讲　案例题综合解析（五）.pdf

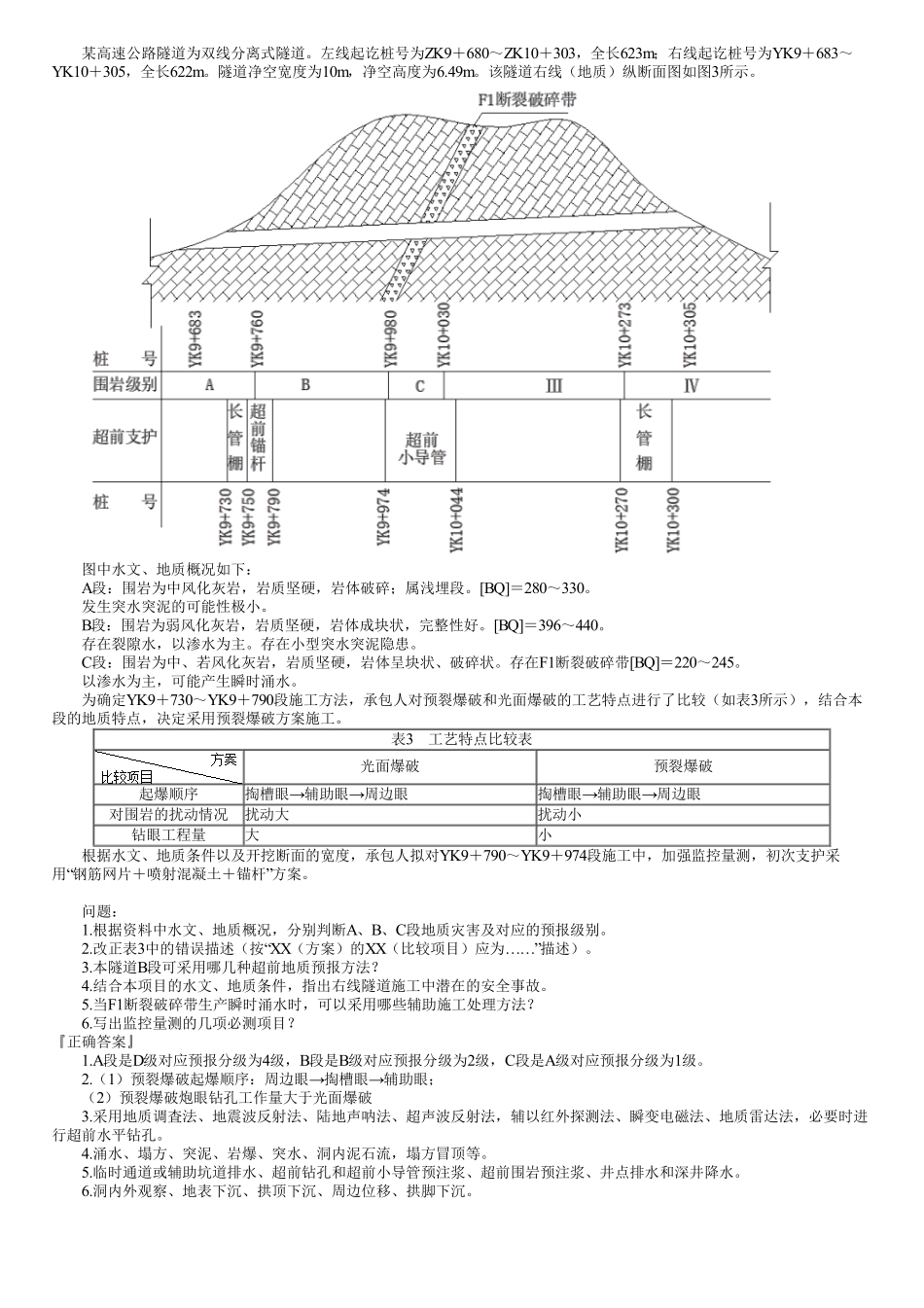

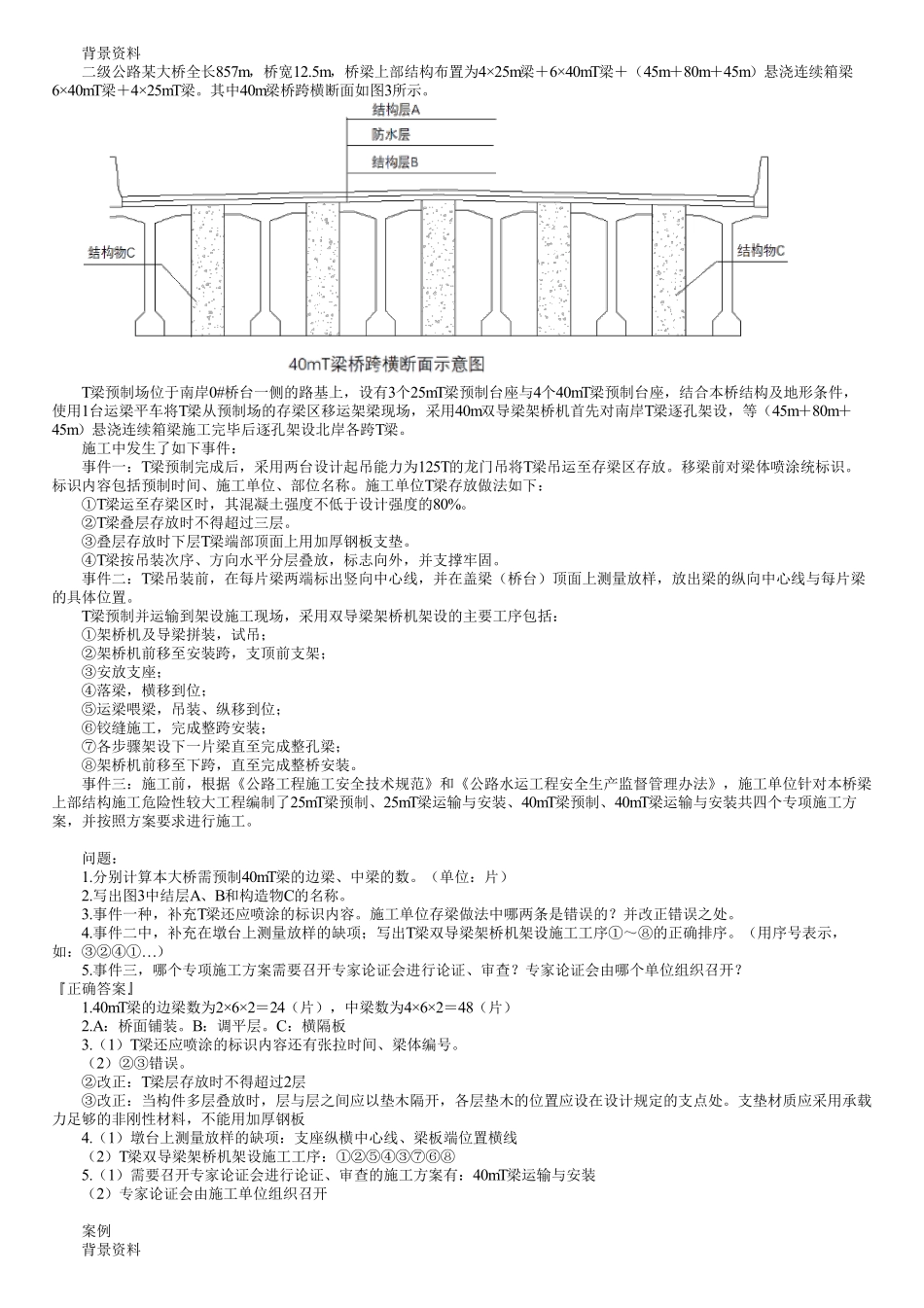

案例背景材料某施工单位承建了某双线五跨变截面预应力混凝土连续刚构梁桥，桥长612m，跨径布置为81m3150m81m。主桥基础均采用钻孔灌注桩，主墩墩身为薄壁单室空心墩，墩身最大高度60m。主桥0号、1号块采用单箱单室结构，顶板宽12m，翼板宽3m。主桥桥位处河道宽550m，水深0.84m，河床主要为砂土和砂砾。施工中发生如下事件：事件一：根据本桥的地质、地形和水文情况，施工单位主桥上部结构采用悬臂浇筑施工法。其中0号、1号块采用托架法施工，悬臂端托架布置示意图如下。事件二：项目部编制了该桥悬臂浇筑专项施工方案，主要内容为：工程概况、编制依据、施工计划、施工工艺技术、施工安全保证措施、劳动力计划、C和D。专项方案编制完成后，由项目部组织审核，项目总工签字后报监理单位。事件三：0号、1号块混凝土施工拟采用两次浇筑的方案：第一次浇筑高度5.27m，主要工艺流程为：托架及平台拼装安装底模及外侧模E安装底板、腹板、模隔板钢筋安装竖向预应力管道及预应力筋、埋设预埋件F浇筑混凝土养护；第二次浇筑高度4m，主要工艺流程为：G内侧模加高安装内支架及顶板、翼板模板H安装纵向预应力管道安装横向预应力管道及预应力筋、埋设各种预埋件浇筑混凝土养护。事件四：施工单位采用墩侧塔吊运输小型机具和钢筋等材料；采用专用电梯运送施工人员；采用拌和站拌和、混凝土罐车运输、输送泵泵送混凝土入模浇筑。事件五：施工单位最终按照先边跨再中跨的原则对中跨按照如下工序进行了合龙，普通钢筋及预应力管道安装设置平衡重浇筑合龙段混凝土合龙锁定预应力施工拆除模板及吊架。吊架及模板安装。问题：1.写出图中A和B的名称。2.根据本桥结构，施工单位在悬臂施工过程中是否需要采取临时固结措施？说明理由。3.事件二中C、D的内容是什么？专项施工方案审批流程是否正确？如有错误则改正。4.指出事件三中工艺流程E、F、G、H的名称。5.事件四中施工单位采用的施工机械设备哪些属于特种设备？特种设备持证要求有哪些？6.改正合龙施工中错误的工序流程。正确答案1.A是悬臂端托架，B是悬臂端底模板。2.不需要采取临时固结措施。因为本桥结构为连续刚构，结构本身具有一定的抗弯能力。3.C是方案设计图、D是方案计算书。专项施工方案审批流程错误。改正如下：专项方案编制完成后，由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。4.E是预压、F是安装内侧模、G是处理施工缝、H是绑扎顶板、翼板钢筋。5.塔吊和施工电梯属于特种设备。特种设备持证有以下要求：设备的出厂合格证、检验合格证、使用地报检合格证、操作人员特殊工种证。6.案例背景资料二级公路某大桥全长857m，桥宽12.5m，桥梁上部结构布置为425m梁640mT梁（45m80m45m）悬浇连续箱梁640mT梁425mT梁。其中40m梁桥跨横断面如图3所示。T梁预制场位于南岸0#桥台一侧的路基上，设有3个25mT梁预制台座与4个40mT梁预制台座，结合本桥结构及地形条件，使用1台运梁平车将T梁从预制场的存梁区移运架梁现场，采用40m双导梁架桥机首先对南岸T梁逐孔架设，等（45m80m45m）悬浇连续箱梁施工完毕后逐孔架设北岸各跨T梁。施工中发生了如下事件：事件一：T梁预制完成后，采用两台设计起吊能力为125T的龙门吊将T梁吊运至存梁区存放。移梁前对梁体喷涂统标识。标识内容包括预制时间、施工单位、部位名称。施工单位T梁存放做法如下：T梁运至存梁区时，其混凝土强度不低于设计强度的80%。T梁叠层存放时不得超过三层。叠层存放时下层T梁端部顶面上用加厚钢板支垫。T梁按吊装次序、方向水平分层叠放，标志向外，并支撑牢固。事件二：T梁吊装前，在每片梁两端标出竖向中心线，并在盖梁（桥台）顶面上测量放样，放出梁的纵向中心线与每片梁的具体位置。T梁预制并运输到架设施工现场，采用双导梁架桥机架设的主要工序包括：架桥机及导梁拼装，试吊；架桥机前移至安装跨，支顶前支架；安放支座；落梁，横移到位；运梁喂梁，吊装、纵移到位；铰缝施工，完成整跨安装；各步骤架设下一片梁直至完成整孔梁；架桥机前移至下跨，直至完成整桥安装。事件三：施工前，根据公路工程施工安全技术规范和公路水运工程安全生产监督管理办法，施工单位针对本桥梁上部结构施工危险性较大工程编制了25mT梁预制、25mT梁运输与安装、40mT梁预制、40mT梁运输与安装共四个专项施工方案，并按照方案要求进行施工。问题：1.分别计算本大桥需预制40mT梁的边梁、中梁的数。（单位：片）2.写出图3中结层A、B和构造物C的名称。3.事件一种，补充T梁还应喷涂的标识内容。施工单位存梁做法中哪两条是错误的？并改正错误之处。4.事件二中，补充在墩台上测量放样的缺项；写出T梁双导梁架桥机架设施工工序的正确排序。（用序号表示，如：）5.事件三，哪个专项施工方案需要召开专家论证会进行论证、审查？专家论证会由哪个单位组织召开？正确答案1.40mT梁的边梁数为26224（片），中梁数为46248（片）2.A：桥面铺装。B：调平层。C：横隔板3.（1）T梁还应喷涂的标识内容还有张拉时间、梁体编号。（2）错误。改正：T梁层存放时不得超过2层改正：当构件多层叠放时，层与层之间应以垫木隔开，各层垫木的位置应设在设计规定的支点处。支垫材质应采用承载力足够的非刚性材料，不能用加厚钢板4.（1）墩台上测量放样的缺项：支座纵横中心线、梁板端位置横线（2）T梁双导梁架桥机架设施工工序：5.（1）需要召开专家论证会进行论证、审查的施工方案有：40mT梁运输与安装（2）专家论证会由施工单位组织召开案例背景资料某高速公路隧道为双线分离式隧道。左线起讫桩号为ZK9680ZK10303，全长623m；右线起讫桩号为YK9683YK10305，全长622m。隧道净空宽度为10m，净空高度为6.49m。该隧道右线（地质）纵断面图如图3所示。图中水文、地质概况如下：A段：围岩为中风化灰岩，岩质坚硬，岩体破碎；属浅埋段。BQ280330。发生突水突泥的可能性极小。B段：围岩为弱风化灰岩，岩质坚硬，岩体成块状，完整性好。BQ396440。存在裂隙水，以渗水为主。存在小型突水突泥隐患。C段：围岩为中、若风化灰岩，岩质坚硬，岩体呈块状、破碎状。存在F1断裂破碎带BQ220245。以渗水为主，可能产生瞬时涌水。为确定YK9730YK9790段施工方法，承包人对预裂爆破和光面爆破的工艺特点进行了比较（如表3所示），结合本段的地质特点，决定采用预裂爆破方案施工。表3工艺特点比较表光面爆破预裂爆破起爆顺序掏槽眼辅助眼周边眼掏槽眼辅助眼周边眼对围岩的扰动情况扰动大扰动小钻眼工程量大小根据水文、地质条件以及开挖断面的宽度，承包人拟对YK9790YK9974段施工中，加强监控量测，初次支护采用“钢筋网片喷射混凝土锚杆”方案。问题：1.根据资料中水文、地质概况，分别判断A、B、C段地质灾害及对应的预报级别。2.改正表3中的错误描述（按“XX（方案）的XX（比较项目）应为”描述）。3.本隧道B段可采用哪几种超前地质预报方法？4.结合本项目的水文、地质条件，指出右线隧道施工中潜在的安全事故。5.当F1断裂破碎带生产瞬时涌水时，可以采用哪些辅助施工处理方法？6.写出监控量测的几项必测项目？正确答案1.A段是D级对应预报分级为4级，B段是B级对应预报分级为2级，C段是A级对应预报分级为1级。2.（1）预裂爆破起爆顺序：周边眼掏槽眼辅助眼；（2）预裂爆破炮眼钻孔工作量大于光面爆破3.采用地质调査法、地震波反射法、陆地声呐法、超声波反射法，辅以红外探测法、瞬变电磁法、地质雷达法，必要时进行超前水平钻孔。4.涌水、塌方、突泥、岩爆、突水、洞内泥石流，塌方冒顶等。5.临时通道或辅助坑道排水、超前钻孔和超前小导管预注浆、超前围岩预注浆、井点排水和深井降水。6.洞内外观察、地表下沉、拱顶下沉、周边位移、拱脚下沉。
