WM_27、1H413000第17讲　自动化仪表工程安装技术（二）.pdf

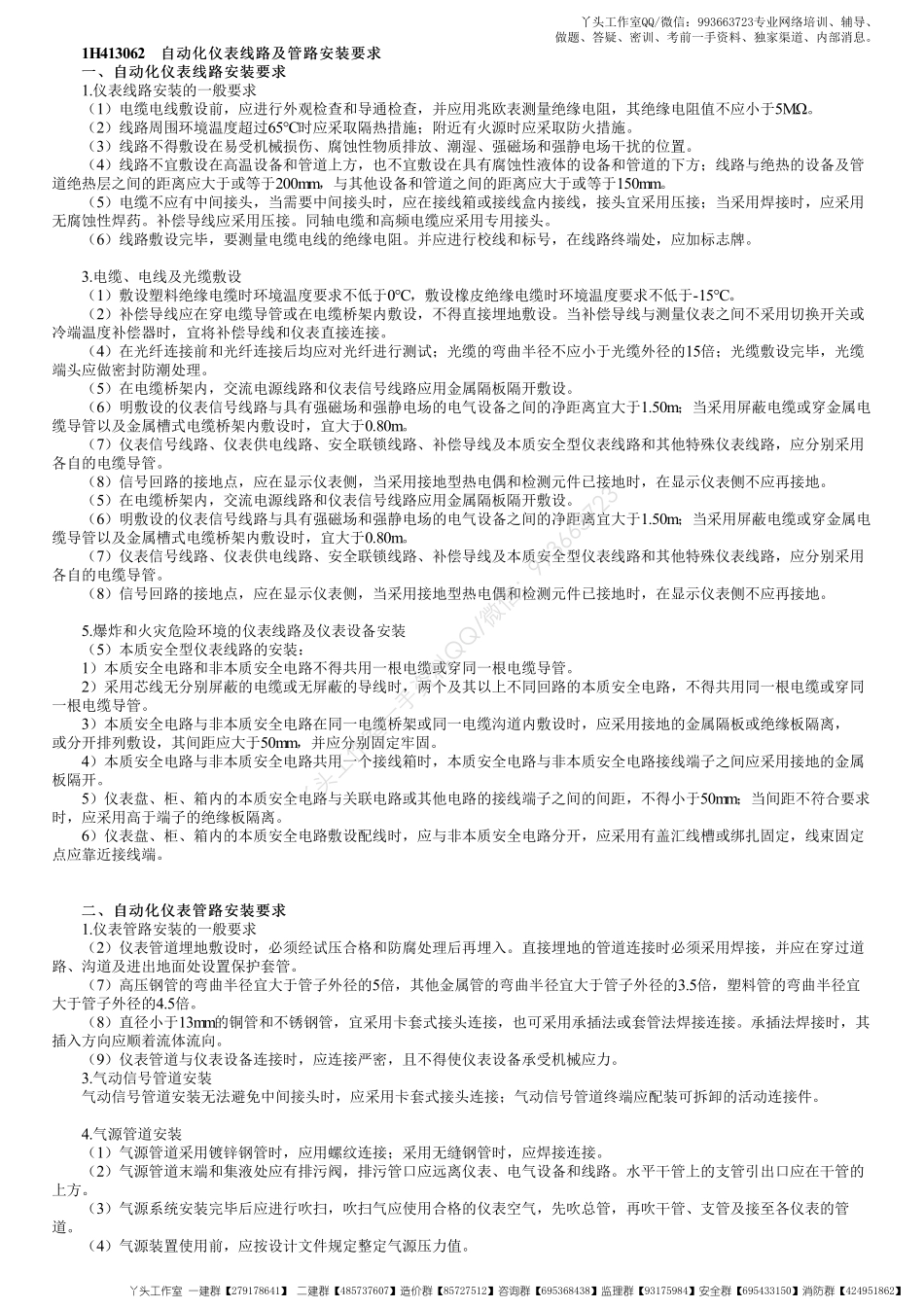

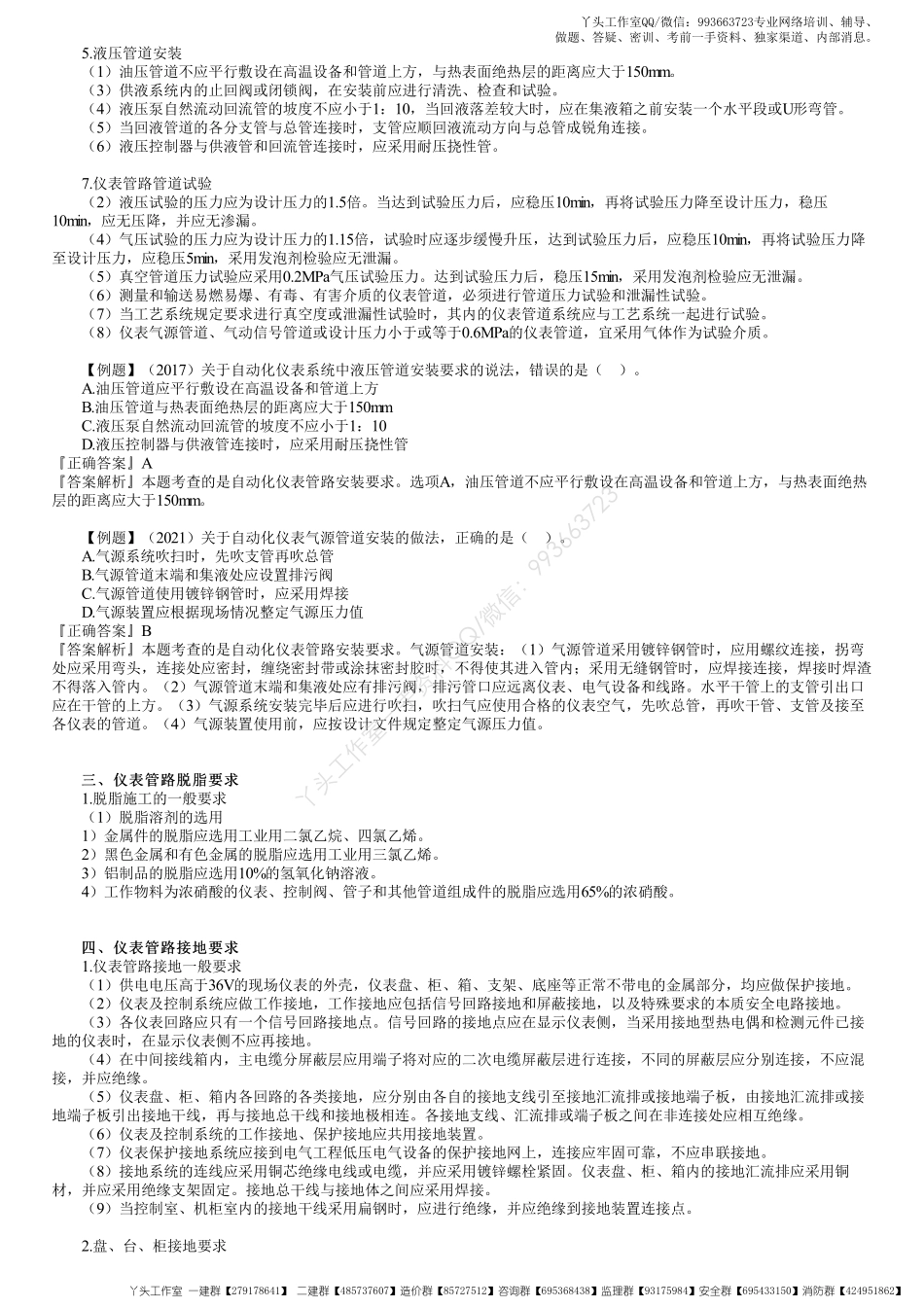

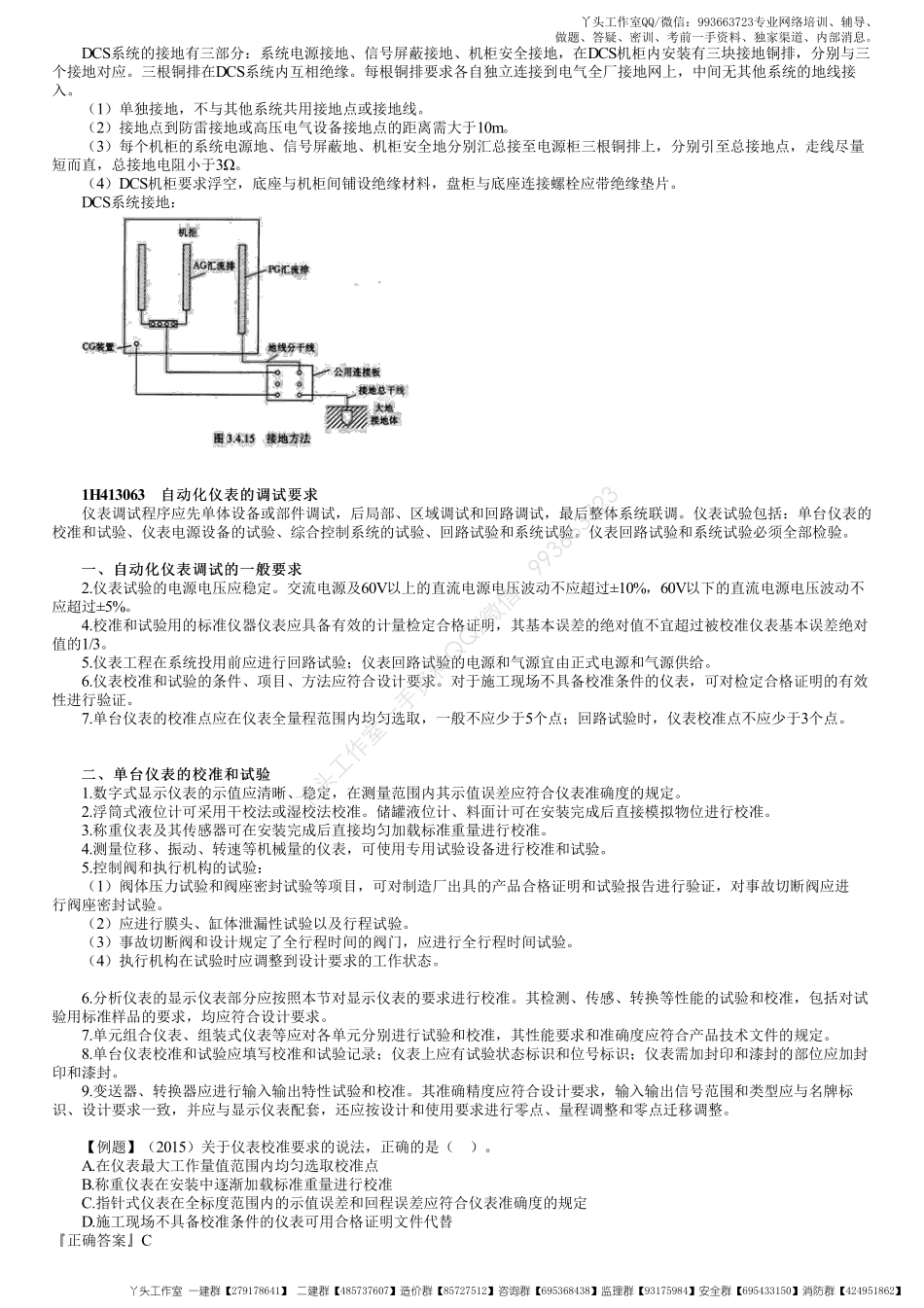

1H413062自动化仪表线路及管路安装要求自动化仪表线路及管路安装要求一、自动化仪表线路安装要求一、自动化仪表线路安装要求1.仪表线路安装的一般要求（1）电缆电线敷设前，应进行外观检查和导通检查，并应用兆欧表测量绝缘电阻，其绝缘电阻值不应小于5M。（2）线路周围环境温度超过65时应采取隔热措施；附近有火源时应采取防火措施。（3）线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的位置。（4）线路不宜敷设在高温设备和管道上方，也不宜敷设在具有腐蚀性液体的设备和管道的下方；线路与绝热的设备及管道绝热层之间的距离应大于或等于200mm，与其他设备和管道之间的距离应大于或等于150mm。（5）电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应采用无腐蚀性焊药。补偿导线应采用压接。同轴电缆和高频电缆应采用专用接头。（6）线路敷设完毕，要测量电缆电线的绝缘电阻。并应进行校线和标号，在线路终端处，应加标志牌。3.电缆、电线及光缆敷设（1）敷设塑料绝缘电缆时环境温度要求不低于0，敷设橡皮绝缘电缆时环境温度要求不低于-15。（2）补偿导线应在穿电缆导管或在电缆桥架内敷设，不得直接埋地敷设。当补偿导线与测量仪表之间不采用切换开关或冷端温度补偿器时，宜将补偿导线和仪表直接连接。（4）在光纤连接前和光纤连接后均应对光纤进行测试；光缆的弯曲半径不应小于光缆外径的15倍；光缆敷设完毕，光缆端头应做密封防潮处理。（5）在电缆桥架内，交流电源线路和仪表信号线路应用金属隔板隔开敷设。（6）明敷设的仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离宜大于1.50m；当采用屏蔽电缆或穿金属电缆导管以及金属槽式电缆桥架内敷设时，宜大于0.80m。（7）仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全型仪表线路和其他特殊仪表线路，应分别采用各自的电缆导管。（8）信号回路的接地点，应在显示仪表侧，当采用接地型热电偶和检测元件已接地时，在显示仪表侧不应再接地。（5）在电缆桥架内，交流电源线路和仪表信号线路应用金属隔板隔开敷设。（6）明敷设的仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离宜大于1.50m；当采用屏蔽电缆或穿金属电缆导管以及金属槽式电缆桥架内敷设时，宜大于0.80m。（7）仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全型仪表线路和其他特殊仪表线路，应分别采用各自的电缆导管。（8）信号回路的接地点，应在显示仪表侧，当采用接地型热电偶和检测元件已接地时，在显示仪表侧不应再接地。5.爆炸和火灾危险环境的仪表线路及仪表设备安装（5）本质安全型仪表线路的安装：1）本质安全电路和非本质安全电路不得共用一根电缆或穿同一根电缆导管。2）采用芯线无分别屏蔽的电缆或无屏蔽的导线时，两个及其以上不同回路的本质安全电路，不得共用同一根电缆或穿同一根电缆导管。3）本质安全电路与非本质安全电路在同一电缆桥架或同一电缆沟道内敷设时，应采用接地的金属隔板或绝缘板隔离，或分开排列敷设，其间距应大于50mm，并应分别固定牢固。4）本质安全电路与非本质安全电路共用一个接线箱时，本质安全电路与非本质安全电路接线端子之间应采用接地的金属板隔开。5）仪表盘、柜、箱内的本质安全电路与关联电路或其他电路的接线端子之间的间距，不得小于50mm；当间距不符合要求时，应采用高于端子的绝缘板隔离。6）仪表盘、柜、箱内的本质安全电路敷设配线时，应与非本质安全电路分开，应采用有盖汇线槽或绑扎固定，线束固定点应靠近接线端。二、自动化仪表管路安装要求二、自动化仪表管路安装要求1.仪表管路安装的一般要求（2）仪表管道埋地敷设时，必须经试压合格和防腐处理后再埋入。直接埋地的管道连接时必须采用焊接，并应在穿过道路、沟道及进出地面处设置保护套管。（7）高压钢管的弯曲半径宜大于管子外径的5倍，其他金属管的弯曲半径宜大于管子外径的3.5倍，塑料管的弯曲半径宜大于管子外径的4.5倍。（8）直径小于13mm的铜管和不锈钢管，宜采用卡套式接头连接，也可采用承插法或套管法焊接连接。承插法焊接时，其插入方向应顺着流体流向。（9）仪表管道与仪表设备连接时，应连接严密，且不得使仪表设备承受机械应力。3.气动信号管道安装气动信号管道安装无法避免中间接头时，应采用卡套式接头连接；气动信号管道终端应配装可拆卸的活动连接件。4.气源管道安装（1）气源管道采用镀锌钢管时，应用螺纹连接；采用无缝钢管时，应焊接连接。（2）气源管道末端和集液处应有排污阀，排污管口应远离仪表、电气设备和线路。水平干管上的支管引出口应在干管的上方。（3）气源系统安装完毕后应进行吹扫，吹扫气应使用合格的仪表空气，先吹总管，再吹干管、支管及接至各仪表的管道。（4）气源装置使用前，应按设计文件规定整定气源压力值。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】5.液压管道安装（1）油压管道不应平行敷设在高温设备和管道上方，与热表面绝热层的距离应大于150mm。（3）供液系统内的止回阀或闭锁阀，在安装前应进行清洗、检查和试验。（4）液压泵自然流动回流管的坡度不应小于1：10，当回液落差较大时，应在集液箱之前安装一个水平段或U形弯管。（5）当回液管道的各分支管与总管连接时，支管应顺回液流动方向与总管成锐角连接。（6）液压控制器与供液管和回流管连接时，应采用耐压挠性管。7.仪表管路管道试验（2）液压试验的压力应为设计压力的1.5倍。当达到试验压力后，应稳压10min，再将试验压力降至设计压力，稳压10min，应无压降，并应无渗漏。（4）气压试验的压力应为设计压力的1.15倍，试验时应逐步缓慢升压，达到试验压力后，应稳压10min，再将试验压力降至设计压力，应稳压5min，采用发泡剂检验应无泄漏。（5）真空管道压力试验应采用0.2MPa气压试验压力。达到试验压力后，稳压15min，采用发泡剂检验应无泄漏。（6）测量和输送易燃易爆、有毒、有害介质的仪表管道，必须进行管道压力试验和泄漏性试验。（7）当工艺系统规定要求进行真空度或泄漏性试验时，其内的仪表管道系统应与工艺系统一起进行试验。（8）仪表气源管道、气动信号管道或设计压力小于或等于0.6MPa的仪表管道，宜采用气体作为试验介质。【例题】（2017）关于自动化仪表系统中液压管道安装要求的说法，错误的是（）。A.油压管道应平行敷设在高温设备和管道上方B.油压管道与热表面绝热层的距离应大于150mmC.液压泵自然流动回流管的坡度不应小于1：10D.液压控制器与供液管连接时，应采用耐压挠性管正确答案A答案解析本题考查的是自动化仪表管路安装要求。选项A，油压管道不应平行敷设在高温设备和管道上方，与热表面绝热层的距离应大于150mm。【例题】（2021）关于自动化仪表气源管道安装的做法，正确的是（）。A.气源系统吹扫时，先吹支管再吹总管B.气源管道末端和集液处应设置排污阀C.气源管道使用镀锌钢管时，应采用焊接D.气源装置应根据现场情况整定气源压力值正确答案B答案解析本题考查的是自动化仪表管路安装要求。气源管道安装：（1）气源管道采用镀锌钢管时，应用螺纹连接，拐弯处应采用弯头，连接处应密封，缠绕密封带或涂抹密封胶时，不得使其进入管内；采用无缝钢管时，应焊接连接，焊接时焊渣不得落入管内。（2）气源管道末端和集液处应有排污阀，排污管口应远离仪表、电气设备和线路。水平干管上的支管引出口应在干管的上方。（3）气源系统安装完毕后应进行吹扫，吹扫气应使用合格的仪表空气，先吹总管，再吹干管、支管及接至各仪表的管道。（4）气源装置使用前，应按设计文件规定整定气源压力值。三、仪表管路脱脂要求三、仪表管路脱脂要求1.脱脂施工的一般要求（1）脱脂溶剂的选用1）金属件的脱脂应选用工业用二氯乙烷、四氯乙烯。2）黑色金属和有色金属的脱脂应选用工业用三氯乙烯。3）铝制品的脱脂应选用10%的氢氧化钠溶液。4）工作物料为浓硝酸的仪表、控制阀、管子和其他管道组成件的脱脂应选用65%的浓硝酸。四、四、仪表管路接地要求仪表管路接地要求1.仪表管路接地一般要求（1）供电电压高于36V的现场仪表的外壳，仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应做保护接地。（2）仪表及控制系统应做工作接地，工作接地应包括信号回路接地和屏蔽接地，以及特殊要求的本质安全电路接地。（3）各仪表回路应只有一个信号回路接地点。信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，在显示仪表侧不应再接地。（4）在中间接线箱内，主电缆分屏蔽层应用端子将对应的二次电缆屏蔽层进行连接，不同的屏蔽层应分别连接，不应混接，并应绝缘。（5）仪表盘、柜、箱内各回路的各类接地，应分别由各自的接地支线引至接地汇流排或接地端子板，由接地汇流排或接地端子板引出接地干线，再与接地总干线和接地极相连。各接地支线、汇流排或端子板之间在非连接处应相互绝缘。（6）仪表及控制系统的工作接地、保护接地应共用接地装置。（7）仪表保护接地系统应接到电气工程低压电气设备的保护接地网上，连接应牢固可靠，不应串联接地。（8）接地系统的连线应采用铜芯绝缘电线或电缆，并应采用镀锌螺栓紧固。仪表盘、柜、箱内的接地汇流排应采用铜材，并应采用绝缘支架固定。接地总干线与接地体之间应采用焊接。（9）当控制室、机柜室内的接地干线采用扁钢时，应进行绝缘，并应绝缘到接地装置连接点。2.盘、台、柜接地要求丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】DCS系统的接地有三部分：系统电源接地、信号屏蔽接地、机柜安全接地，在DCS机柜内安装有三块接地铜排，分别与三个接地对应。三根铜排在DCS系统内互相绝缘。每根铜排要求各自独立连接到电气全厂接地网上，中间无其他系统的地线接入。（1）单独接地，不与其他系统共用接地点或接地线。（2）接地点到防雷接地或高压电气设备接地点的距离需大于10m。（3）每个机柜的系统电源地、信号屏蔽地、机柜安全地分别汇总接至电源柜三根铜排上，分别引至总接地点，走线尽量短而直，总接地电阻小于3。（4）DCS机柜要求浮空，底座与机柜间铺设绝缘材料，盘柜与底座连接螺栓应带绝缘垫片。DCS系统接地：1H413063自动化仪表的调试要求自动化仪表的调试要求仪表调试程序应先单体设备或部件调试，后局部、区域调试和回路调试，最后整体系统联调。仪表试验包括：单台仪表的校准和试验、仪表电源设备的试验、综合控制系统的试验、回路试验和系统试验。仪表回路试验和系统试验必须全部检验。一、自动化仪表调试的一般要求一、自动化仪表调试的一般要求2.仪表试验的电源电压应稳定。交流电源及60V以上的直流电源电压波动不应超过10%，60V以下的直流电源电压波动不应超过5%。4.校准和试验用的标准仪器仪表应具备有效的计量检定合格证明，其基本误差的绝对值不宜超过被校准仪表基本误差绝对值的1/3。5.仪表工程在系统投用前应进行回路试验；仪表回路试验的电源和气源宜由正式电源和气源供给。6.仪表校准和试验的条件、项目、方法应符合设计要求。对于施工现场不具备校准条件的仪表，可对检定合格证明的有效性进行验证。7.单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于5个点；回路试验时，仪表校准点不应少于3个点。二、单台仪表的校准和试验二、单台仪表的校准和试验1.数字式显示仪表的示值应清晰、稳定，在测量范围内其示值误差应符合仪表准确度的规定。2.浮筒式液位计可采用干校法或湿校法校准。储罐液位计、料面计可在安装完成后直接模拟物位进行校准。3.称重仪表及其传感器可在安装完成后直接均匀加载标准重量进行校准。4.测量位移、振动、转速等机械量的仪表，可使用专用试验设备进行校准和试验。5.控制阀和执行机构的试验：（1）阀体压力试验和阀座密封试验等项目，可对制造厂出具的产品合格证明和试验报告进行验证，对事故切断阀应进行阀座密封试验。（2）应进行膜头、缸体泄漏性试验以及行程试验。（3）事故切断阀和设计规定了全行程时间的阀门，应进行全行程时间试验。（4）执行机构在试验时应调整到设计要求的工作状态。6.分析仪表的显示仪表部分应按照本节对显示仪表的要求进行校准。其检测、传感、转换等性能的试验和校准，包括对试验用标准样品的要求，均应符合设计要求。7.单元组合仪表、组装式仪表等应对各单元分别进行试验和校准，其性能要求和准确度应符合产品技术文件的规定。8.单台仪表校准和试验应填写校准和试验记录；仪表上应有试验状态标识和位号标识；仪表需加封印和漆封的部位应加封印和漆封。9.变送器、转换器应进行输入输出特性试验和校准。其准确精度应符合设计要求，输入输出信号范围和类型应与名牌标识、设计要求一致，并应与显示仪表配套，还应按设计和使用要求进行零点、量程调整和零点迁移调整。【例题】（2015）关于仪表校准要求的说法，正确的是（）。A.在仪表最大工作量值范围内均匀选取校准点B.称重仪表在安装中逐渐加载标准重量进行校准C.指针式仪表在全标度范围内的示值误差和回程误差应符合仪表准确度的规定D.施工现场不具备校准条件的仪表可用合格证明文件代替正确答案C丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】答案解析本题考查的是自动化仪表调试的一般规定。单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于5点。回路试验时，仪表校准点不应少于3点。选项A错误；称重仪表及其传感器可在安装完成后直接均匀加载标准重量进行校准，选项B错误；对于施工现场不具备校准条件的仪表，可对检定合格证明的有效性进行验证。选项D错误。指针在全标度范围内移动应平稳、灵活，其示值误差、回程误差应符合仪表准确度的规定，选项C正确。三、仪表电源设备的试验三、仪表电源设备的试验1.电源设备的带电部分与金属外壳之间的绝缘电阻，当采用500V兆欧表测量时，不应小于5M。2.电源设备应进行输出特性检查；不间断电源应进行自动切换性能试验。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】
