WM_23、1K412000第08讲　预应力混凝土施工技术（三）.pdf

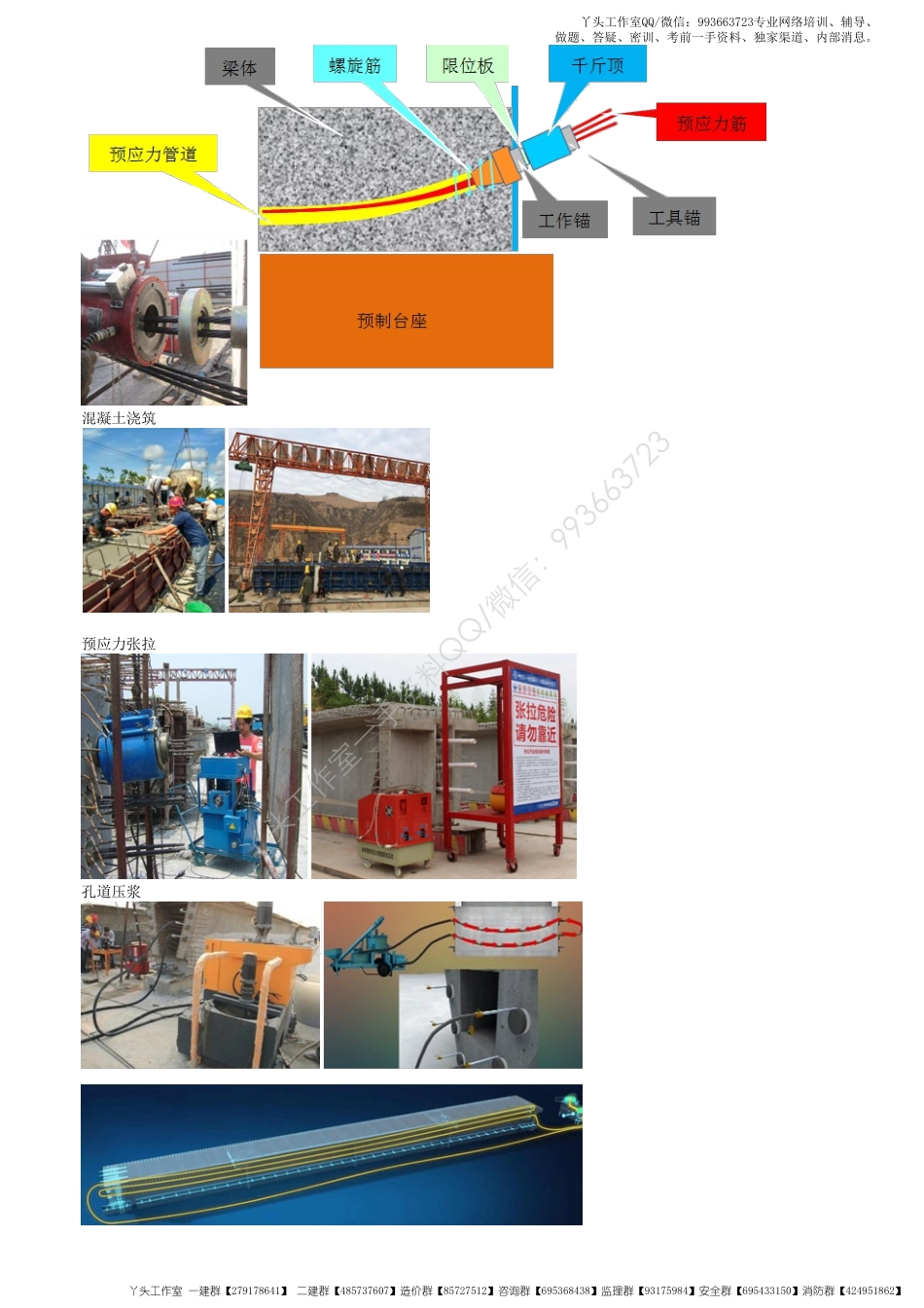

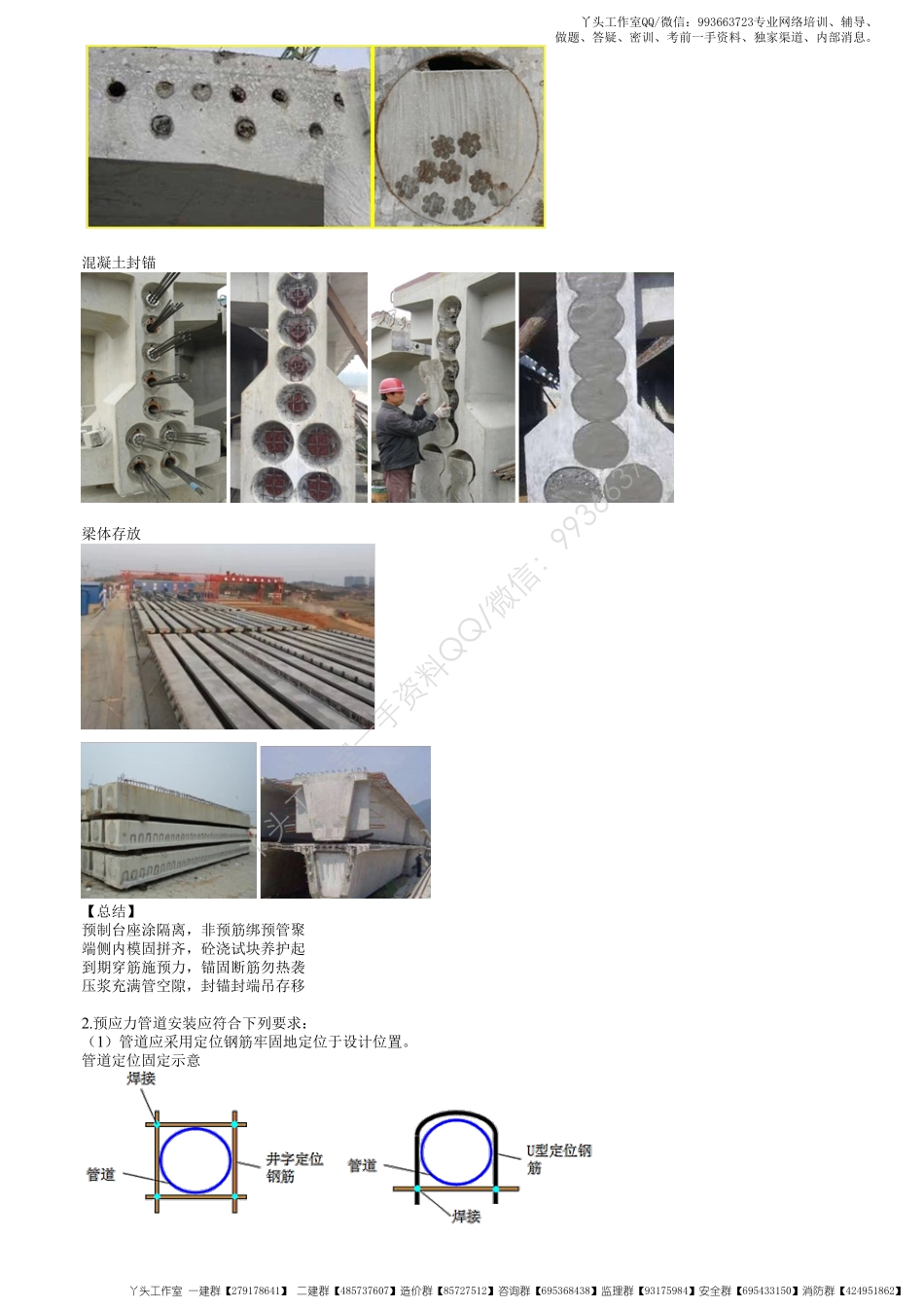

（三）后张预应力施工1.施工流程（先绑筋浇筑，后张拉封锚）预制后张台座台座涂刷隔离剂非预应力筋绑扎（预应力管道安装）安装侧（端）模梁体混凝土浇筑（制作试块）梁体混凝土养护预应力筋（穿筋）张拉、锚固预应力管道冲洗、压浆封锚、预应力管道水泥浆养护（制作试块）封锚混凝土施工移梁存放。在台座上进行现场绑扎整体绑扎后吊运至台座丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】混凝土浇筑预应力张拉孔道压浆丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】混凝土封锚梁体存放【总结】预制台座涂隔离，非预筋绑预管聚端侧内模固拼齐，砼浇试块养护起到期穿筋施预力，锚固断筋勿热袭压浆充满管空隙，封锚封端吊存移2.预应力管道安装应符合下列要求：（1）管道应采用定位钢筋牢固地定位于设计位置。管道定位固定示意丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】（2）金属管道接头应采用套管连接，连接套管宜采用大一个直径型号的同类管道，且应与金属管道封裹严密。（3）管道应留压浆孔与溢浆孔；曲线孔道的波峰部位应留排气孔，在最低部位宜留排水孔。（2016AL）（4）管道安装就位后应立即通孔检查，发现堵塞应及时疏通。管道经检查合格后应及时将其端面封堵，防止杂物进入。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】2.预应力筋安装应符合下列要求：（1）先穿束后浇混凝土时，浇筑混凝土之前检查管道；浇筑混凝土时应定时抽动、转动预应力筋。（2）先浇混凝土后穿束时，浇筑后应立即疏通管道，确保其畅通。（可采用压水、压气方法）（3）混凝土采用蒸汽养护时，养护期内不得装入预应力筋。（4）穿束后至孔道灌浆完成应控制在下列时间以内，否则应对预应力筋采取防锈措施：空气湿度大于70%或盐分过大时养护7d空气湿度40%70%时养护15d空气湿度小于40%时养护20d（5）在预应力筋附近进行电焊时，应对预应力筋采取保护措施。3.预应力筋张拉应符合下列要求：（1）混凝土强度应符合设计要求，设计未要求时，不得低于强度设计值的75%，且应将限制位移的模板拆除后，方可张拉。（2）预应力筋张拉端的设置应符合设计要求。当设计未要求时，应符合下列规定：一端张拉长度25m的直线预应力筋，可在一端张拉两端张拉曲线预应力筋或长度25m的直线预应力筋，宜在两端张拉注意事项当同一截面中有多束一端张拉的预应力筋时，张拉端宜均匀交错的设置在结构的两端（3）张拉前应根据设计要求对孔道的摩阻损失进行实测，以便确定张拉控制应力值，并确定预应力筋的理论伸长值。（4）预应力筋的张拉顺序可采取分批、分阶段对称张拉。宜先中间，后上、下或两侧。（2016AL）丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】（5）预应力筋张拉程序应符合规定：预应力种类张拉程序钢绞线束夹片式等有自锚性能锚具普通松驰钢筋：0初应力1.03con（锚固）低松驰钢筋：0初应力con（持荷2min锚固）其他锚具0初应力1.05con（持荷2min）con（锚固）钢丝束夹片式等有自锚性能锚具同钢绞线束其他锚具0初应力1.05con（持荷2min）0con（锚固）精轧螺纹钢筋直线配筋时0初应力con（持荷2min锚固）曲线配筋时0con（持荷2min）0初应力con（持荷2min锚固）（6）张拉过程中预应力筋断丝、滑丝、断筋的数量规定。预应力筋种类项目控制值钢丝、钢绞线每束钢丝、钢绞线断丝、滑丝数1根或1丝每个断面断丝之和不得超过该断面总数的1%钢筋断筋或滑移不允许4.张拉控制应力达到稳定后方可锚固。锚具应用封端混凝土保护，当需较长时间外露时，应采取防锈蚀措施。锚固完毕经检验合格后，方可切割端头多余的预应力筋。（四）孔道压浆1.预应力筋张拉后，应及时进行孔道压浆，多跨连续有连接器的预应力筋孔道，应张拉完一段灌注一段。孔道压浆宜采用水泥浆。水泥浆的强度不得低于30MPa。2.压浆作业，每一工作班应留取不少于3组砂浆试块，标养28d，以其抗压强度作为水泥浆质量的评定依据。3.压浆过程中及压浆后48h内，结构混凝土的温度不得低于5，否则应采取保温措施。当白天气温高于35时，压浆宜在夜间进行。4.埋设在结构内的锚具，压浆后应及时浇筑封锚混凝土。封锚混凝土的强度等级应符合设计要求，不宜低于结构混凝土强度等级的80%，且不低于30MPa。5.孔道内的水泥浆强度达到设计规定后方可吊移预制构件；设计未要求时，应不低于水泥浆设计强度的75%。【随堂练】（2016AL）主线跨线桥第2联为（30m+48m+30m）预应力混凝土连续箱梁，其预应力张拉端钢绞线束横断面布置如图所示，预应力钢丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】绞线采用公称直径15.2mm高强低松弛钢绞线，每根钢绞线由7根钢绞线捻制而成。代号S22的钢绞线束由15根钢绞线组成，其在箱梁内的管道长度为108.2m。主线跨线桥箱梁预应力张拉端钢绞线束横断面布置示意图施工单位编制了主线跨线桥第2联箱梁预应力的施工方案如下：（1）该预应力管道的竖向布置为曲线形式、确定了排气孔和排水孔在管道中的位置；（2）预应力钢绞线的张拉采用两端张拉方式；（3）确定了预应力钢绞线张拉顺序的原则和各钢绞线束的张拉顺序；（4）确定了预应力钢绞线张拉的工作长度为100cm，并计算了钢绞线的用量。【问题】1.列示计算图5中代号为S22的所有钢绞线束需用多少米钢绞线制作而成？正确答案S22钢束需要钢绞线数量：（108.2+21）152=3306（米）2.写出预应力钢绞线张拉顺序的原则，并给出图中各钢绞线束的张拉顺序。（用图5-2中所示的钢绞线束的代号“S11S23”及“”表示）正确答案原则：分批、分阶段对称张拉。宜先中间，后上、下或两侧。张拉顺序为：S22S23S21S12S11。3.预应力管道的排气孔和排水孔应分别设置在管道的哪些位置？正确答案排气孔应设置在曲线管道的波峰位置（最高处）。排水孔应设置在曲线管道的最低位置（波谷处）。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室 一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】
