13、1B413000　第02讲　桥梁工程（二）.pdf

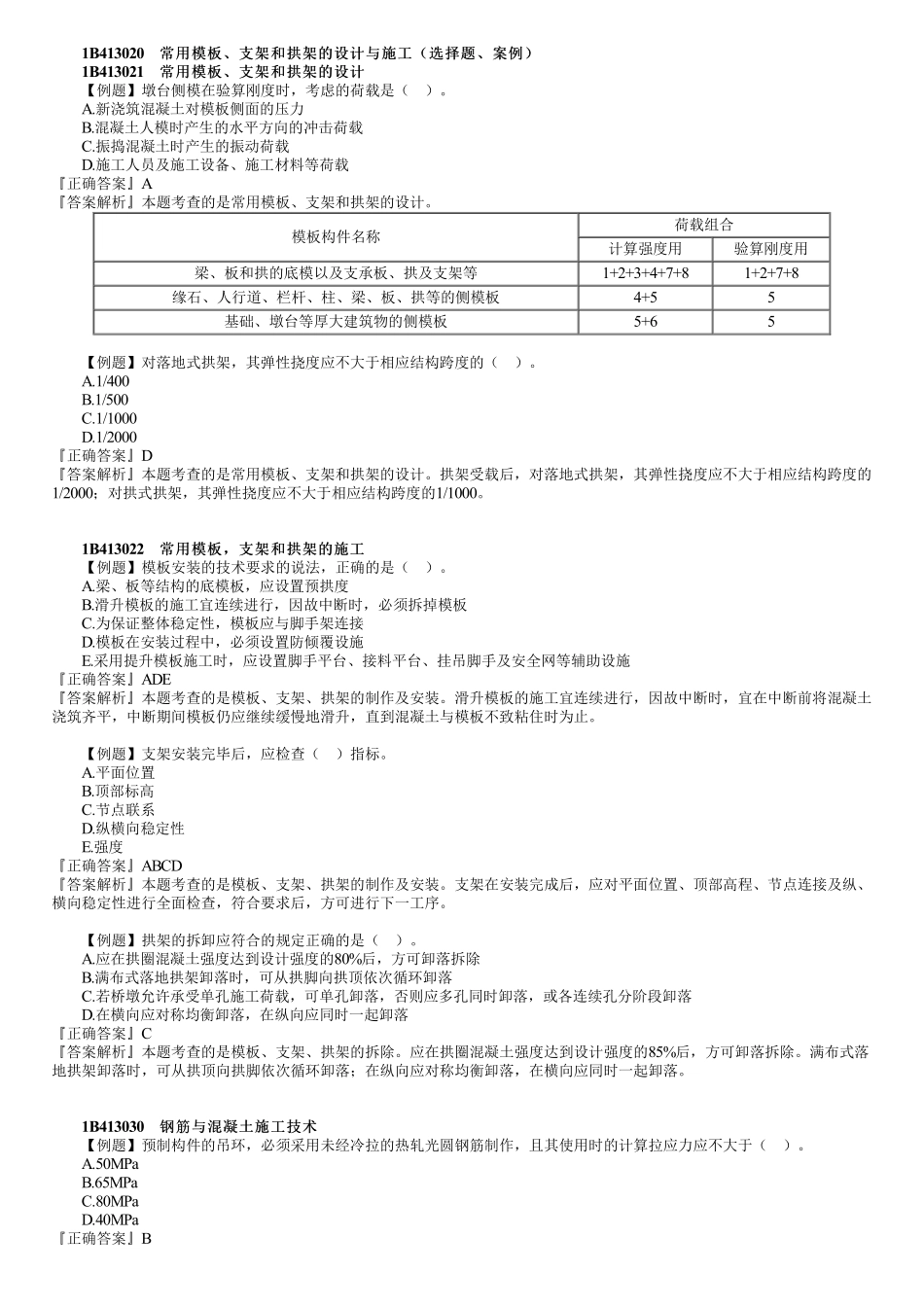

1B413020常用模板、支架和拱架的设计与施工（选择题、案例）常用模板、支架和拱架的设计与施工（选择题、案例）1B413021常用模板、支架和拱架的设计常用模板、支架和拱架的设计【例题】墩台侧模在验算刚度时，考虑的荷载是（）。A.新浇筑混凝土对模板侧面的压力B.混凝土人模时产生的水平方向的冲击荷载C.振捣混凝土时产生的振动荷载D.施工人员及施工设备、施工材料等荷载正确答案A答案解析本题考查的是常用模板、支架和拱架的设计。模板构件名称荷载组合计算强度用验算刚度用梁、板和拱的底模以及支承板、拱及支架等1+2+3+4+7+81+2+7+8缘石、人行道、栏杆、柱、梁、板、拱等的侧模板4+55基础、墩台等厚大建筑物的侧模板5+65【例题】对落地式拱架，其弹性挠度应不大于相应结构跨度的（）。A.1/400B.1/500C.1/1000D.1/2000正确答案D答案解析本题考查的是常用模板、支架和拱架的设计。拱架受载后，对落地式拱架，其弹性挠度应不大于相应结构跨度的1/2000；对拱式拱架，其弹性挠度应不大于相应结构跨度的1/1000。1B413022常用模板，支架和拱架的施工常用模板，支架和拱架的施工【例题】模板安装的技术要求的说法，正确的是（）。A.梁、板等结构的底模板，应设置预拱度B.滑升模板的施工宜连续进行，因故中断时，必须拆掉模板C.为保证整体稳定性，模板应与脚手架连接D.模板在安装过程中，必须设置防倾覆设施E.采用提升模板施工时，应设置脚手平台、接料平台、挂吊脚手及安全网等辅助设施正确答案ADE答案解析本题考查的是模板、支架、拱架的制作及安装。滑升模板的施工宜连续进行，因故中断时，宜在中断前将混凝土浇筑齐平，中断期间模板仍应继续缓慢地滑升，直到混凝土与模板不致粘住时为止。【例题】支架安装完毕后，应检查（）指标。A.平面位置B.顶部标高C.节点联系D.纵横向稳定性E.强度正确答案ABCD答案解析本题考查的是模板、支架、拱架的制作及安装。支架在安装完成后，应对平面位置、顶部高程、节点连接及纵、横向稳定性进行全面检查，符合要求后，方可进行下一工序。【例题】拱架的拆卸应符合的规定正确的是（）。A.应在拱圈混凝土强度达到设计强度的80%后，方可卸落拆除B.满布式落地拱架卸落时，可从拱脚向拱顶依次循环卸落C.若桥墩允许承受单孔施工荷载，可单孔卸落，否则应多孔同时卸落，或各连续孔分阶段卸落D.在横向应对称均衡卸落，在纵向应同时一起卸落正确答案C答案解析本题考查的是模板、支架、拱架的拆除。应在拱圈混凝土强度达到设计强度的85%后，方可卸落拆除。满布式落地拱架卸落时，可从拱顶向拱脚依次循环卸落；在纵向应对称均衡卸落，在横向应同时一起卸落。1B413030钢筋与混凝土施工技术钢筋与混凝土施工技术【例题】预制构件的吊环，必须采用未经冷拉的热轧光圆钢筋制作，且其使用时的计算拉应力应不大于（）。A.50MPaB.65MPaC.80MPaD.40MPa正确答案B答案解析本题考查的是钢筋工程施工。预制构件的吊环，必须采用未经冷拉的热轧光圆钢筋制作，且其使用时的计算拉应力应不大于65MPa。【例题】普通钢筋焊接施工的说法，正确的有（）。A.接头采用搭接电弧焊时，应使接合钢筋轴线一致B.接头搭接双面焊时，两钢筋不得弯折，应直接紧贴焊接C.采用帮条电弧焊时，帮条应采用与主筋相同的钢筋D.电弧焊接与钢筋弯曲处的距离不应小于10D，且不宜位于构件的最大弯矩处E.单面焊缝的长度不应小于5D（D为钢筋直径）正确答案ACD答案解析本题考查的是钢筋工程施工。钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使接合钢筋轴线一致；接头双面焊缝的长度不应小于5D，单面焊缝的长度不应小于10D。【例题】不属于钢筋的机械连接的是（）方式。A.镦粗直螺纹B.滚轧直螺纹C.套筒挤压连接D.绑扎正确答案D答案解析本题考查的是钢筋工程施工。钢筋的机械连接宜采用镦粗直螺纹、滚轧直螺纹或套筒挤压连接接头。【例题】桥梁钢筋骨架施焊顺序错误的是（）。A.由中到边对称地向两端进行B.先焊骨架下部，后焊骨架上部C.相邻的焊缝采用分区对称跳焊D.顺骨架轴线方向一次焊成正确答案D答案解析本题考查的是钢筋工程施工。骨架焊接时，不同直径钢筋的中心线应在同一平面上，较小直径的钢筋在焊接时，下面宜垫以厚度适当的钢板。施焊顺序宜由中到边对称地向两端进行，先焊骨架下部，后焊骨架上部。相邻的焊缝应采用分区对称跳焊，不得顺方向一次焊成。【例题】钢筋与模板之间设置垫块的垫块要求正确的是（）。A.垫块一般比结构本体混凝土的强度低一级B.垫块的制作厚度出现的负误差应不大于1mmC.垫块在结构或构件侧面和底面所布设的数量应不少于3个/m2D.灌注桩施工中，应在骨架外侧设置控制混凝土保护层厚度的垫块，垫块的间距在竖向不应大于2m，在横向圆周不应少于4处正确答案D答案解析本题考查的是钢筋工程施工。混凝土垫块应具有不低于结构本体混凝土的强度，垫块的制作厚度不应出现负误差，正误差应不大于1mm。垫块应相互错开、分散设置在钢筋与模板之间，但不应横贯混凝土保护层的全部截面进行设置。垫块在结构或构件侧面和底面所布设的数量应不少于4个/m2。【例题】在对预应力筋进行拉伸试验中，应同时测定其（）。A.硬度B.抗剪强度C.密度D.弹性模量正确答案D答案解析本题考查的是钢筋工程施工。在对预应力筋进行拉伸试验中，应同时测定其弹性模量。【例题】每批钢绞线应分批验收，验收时除应对其质量证明书、包装、标志和规格等进行检查外，还应检查（）。A.表面质量B.运输方式C.直径偏差D.单价E.力学性能试验正确答案ACE答案解析本题考查的是钢筋工程施工。钢丝：应分批检验形状、尺寸和表面，在每盘钢丝的两端取样进行抗拉强度、弯曲和伸长率的试验。钢绞线：每批钢绞线进行表面质量、直径偏差和力学性能试验。【例题】关于桥梁混凝土施工的说法，错误的是（）。A.减水剂宜采用聚羧酸类减水剂B.钢筋混凝土结构应优先选用氯盐类混凝土外加剂C.混凝土抗压强度评定试件应采用标准条件养护D.当混凝土结构处于受严重侵蚀的环境时，不得使用有碱活性反应的集料正确答案B答案解析本题考查的是混凝土工程施工。选项B：在钢筋混凝土和预应力混凝土中，均不得掺用氯化钙、氯化钠等氯盐。【例题】通过设计和试配确定的配合比，应经批准后方可使用，且应在混凝土拌制前将理论配合比换算为（）。A.设计配合比B.修正配合比C.施工配合比D.工地配合比正确答案C答案解析本题考查的是混凝土工程施工。通过设计和试配确定的配合比，应经批准后方可使用，且应在混凝土拌制前将理论配合比换算为施工配合比。【例题】混凝土拌制过程中，符合要求的是（）。A.混凝土搅拌完毕后，应检测混凝土拌合物的坍落度及其损失，宜在搅拌地点和浇筑地点分别取样检测B.当混凝土拌合物从搅拌机出料起至浇筑入模的时间不超过30min时，其塌落度可仅在搅拌地点取样检测C.泵送的间歇时间宜不土超过混凝初凝时间D.混凝土运至浇筑地点后发生离析，应废弃正确答案A答案解析本题考查的是混凝土工程施工。当混凝土拌合物从搅拌机出料起至浇筑入模的时间不超过15min时，其塌落度可仅在搅拌地点取样检测。泵送的间歇时间宜不土超过15min。【例题】自高处向模板内倾卸混凝土时，为防止混凝土离析，说法错误的是（）。A.自由倾落高度不超过5m时，可直接倾卸B.自由倾落高度超过10m时，应设置减速装置C.一般可通过串筒、溜管或振动溜管等设施下落D.严禁用振动棒分摊混凝土正确答案A答案解析本题考查的是混凝土工程施工。当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施下落；倾落高度超过10m时，应设置减速装置。【例题】桥梁混凝土浇筑时，关于施工缝说法，错误的是（）。A.用水冲凿毛时，混凝土强度须达到2.5MPaB.有抗震要求的混凝土结构或钢筋稀疏的钢筋混凝土结构，宜在施工缝处补插锚固钢筋C.抗渗要求的施工缝宜做成凹形、凸形或设置止水带D.施工缝为斜面时应浇筑成或凿成台阶状正确答案A答案解析本题考查的是混凝土工程施工。水冲洗凿毛时，应达到0.5MPa；人工凿毛时，应达到2.5MPa；采用风动机凿毛时，应达到10MPa。
