2022.2.26佑森教育左红军授课建筑实务《网络计划》专用讲义版权所有侵权必究.pdf

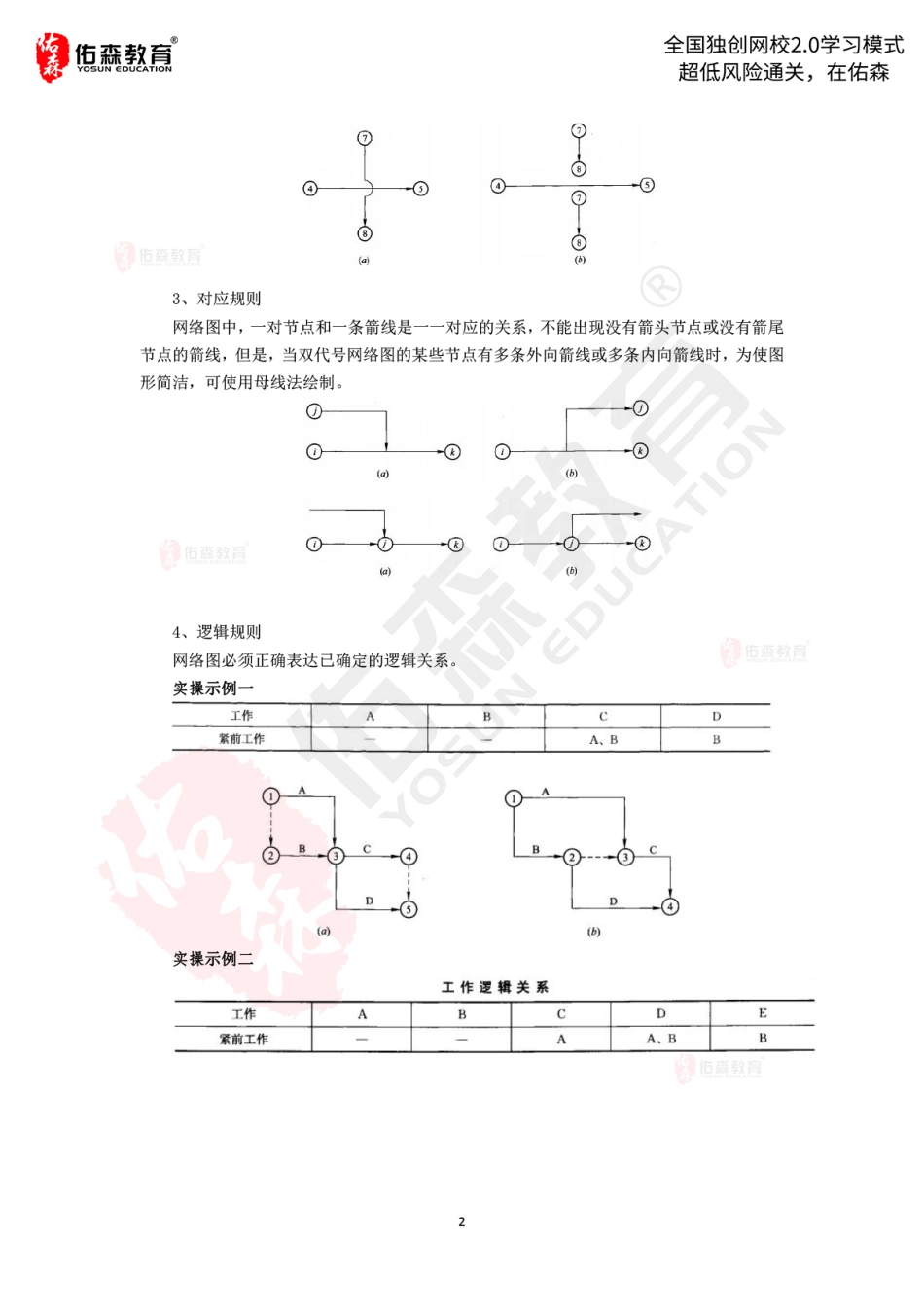

佑森教育全国统一服务热线：4008-751-750YOSUN EDUCATION2022佑森教育直播课程专用讲义网络计划主讲：左红军广州佑森教育科技有限公司佑森教育全国独创网校2.0学习模式超低风险通关，在佑森2佑变数自训练1.某双代号网络图如下图所示，存在的错误是(A3A.工作代号相同B.出现无箭头连接C.出现无箭头节点箭线D.出现多个起点节点训练2.根据工程网络计划技术规程，网络图存在的绘图错误有(明佑赛数自A.编号相同的工作B.多个起点节点C.相同的节点编号D.无箭尾节点的箭线训练3.某分部工程双代号网络划如下图所示，其存在的绘图错误有()。GpDBMNA.多个终点节点B.多个起点节点门仿西数后C.节点编号有误D.存在循环回路E.有多余虚工作训练4.某单代号网络图如下图所示，存在的错误有()。佑森教育全国独创网校2.0学习模式超低风险通关，在佑森?佑李数后A.多个起点节点B.有多余虚箭线C.出现交叉箭线D.没有终点节点E.出现循环回路二、网络计划在施工现场，进度计划有两种表达方式：横道图进度计划和网络图进度计划。横道图进度计划简称横道计划，就是使横道线与时间坐标发生对应关系而编制的进度计划：网络图进度计划简称网络计划，就是对网络图中的各项工作注明其持续时间而编制的进度计划。在网络计划中，按照工作与节点的对应关系，把网络计划划分为单代号网络计划和双代号网络计划。一个节点代表一项工作，称为单代号网络计划：一对节点代表一项工作，称为双代号网络计划。1、双代号标时网络计划（简称双代号网络计划）在双代号网络计划中，每一条箭线表示一项工作，箭线的箭尾节点表示该工作的开始，称为工作的开始节点，箭线的箭头节点表示该工作的完成，称为工作的完成节点。工作名称可标注在箭线的上方，完成该项工作所需要的持续时间可标注在箭线的下方，箭线的长度原则上可以任意绘制，其占用的时间以下方标注的持续时间为准。2、双代号时标网络计划（简称时标网络计划）双代号网络计划在上、下两个对应的时间坐标中绘制，箭线的长度必须根据完成该工作所需持续时间的长短按比例绘制，就形成了时标网络计划。时标网络计中应以实箭线表示工作，以虚箭线或零箭线表示虚工作，以波形线表示工作的自由时差。双代号时标网络计划的特点一三优一缺：兼有网络计划与横道计划的优点既能够清楚地表达工作之间的逻辑关系，也能够清楚地表明计划的时间进程：能够在图上直接显示出各项工作的最早开始时间、最早完成时间、工作的自由时差及关键线路；可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整；由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往需要重新绘图。3、单代号网络计划单代号网络计划是以节点及其编号表示工作，以箭线表示工作之间逻辑关系（箭线不再佤森款育全国独创网校2.0学习模式超低风险通关，在佑森表示工作)，只能在节点中加注工作的编号、名称和持续时间。?佑李数自单代号网络图的特点两优两缺：工作之间的逻辑关系容易表达，且不用虚箭线，故绘图较简单；网络图便于检查和修改：由于工作持续时间表示在节点之中（而不是标注在箭线下方)，没有长度，故不够直观：表示工作之间逻辑关系的箭线可能产生较多的纵横交叉现象。三、工作在网络计划中，工作分为三大类：实工作、虚工作、虚拟工作：在双代号网络计划和时标网络计划中，有实工作、虚工作，但没有虚拟工作：在单代号网络计划和单代号搭接网络计划中，有实工作、虚拟工作，但没有虚工作。佑森致育1、实工作（可简称工作）实工作是占用时间和（或）消耗资源的工作，在网络计划中工作是一个时空概念，具有一定的不确定性：就空间而言，如果以整个建设项目为对象编制网络计划，那么建设项目中的每一个单项工程或单位工程就是该网络计划的一项工作，如果以单位工程为对象编制网络计划，那么该单位工程中的每一个分部工程或分项工程就是该网络计划的一项工作，所以，网络计划的工作可以是一道工序、一个分项工程、一个分部工程或一个单位工程，其粗细程度和工作范围的划分根据计划任务的需要确定：就时间而言，一项任务的开始前需要准备，基本完成后需要首尾。2、虚工作在双代号网络计划中，虚工作既不占用时间，也不消耗资源，只表达工作之间的逻辑关系，可以用虚箭线表示，也可以用零箭线表示。虚工作的具体作用包括：区分、联系、断路三大作用。区分作用是指在双代号网络计划计划中，一项工作对应唯一的一对编号，当一对编号表示两项及其以上的工作时，就要增加虚工作，以区分开不同的工作；联系作用是指本来存在紧前紧后关系的工作，因绘制规则的约束而不能直接绘制，此时就要增加虚工作把本来存在紧前紧后关系的工作联系起来：断路作用是指把本来没有紧前紧后关系的工作绘制出了关系，此时增加虚工作把本来没有紧前紧后关系的工作断开3、虚拟工作是指在单代号网络计划和单代号搭接网络计划中，为了使起点节点和终点节点唯一（或
