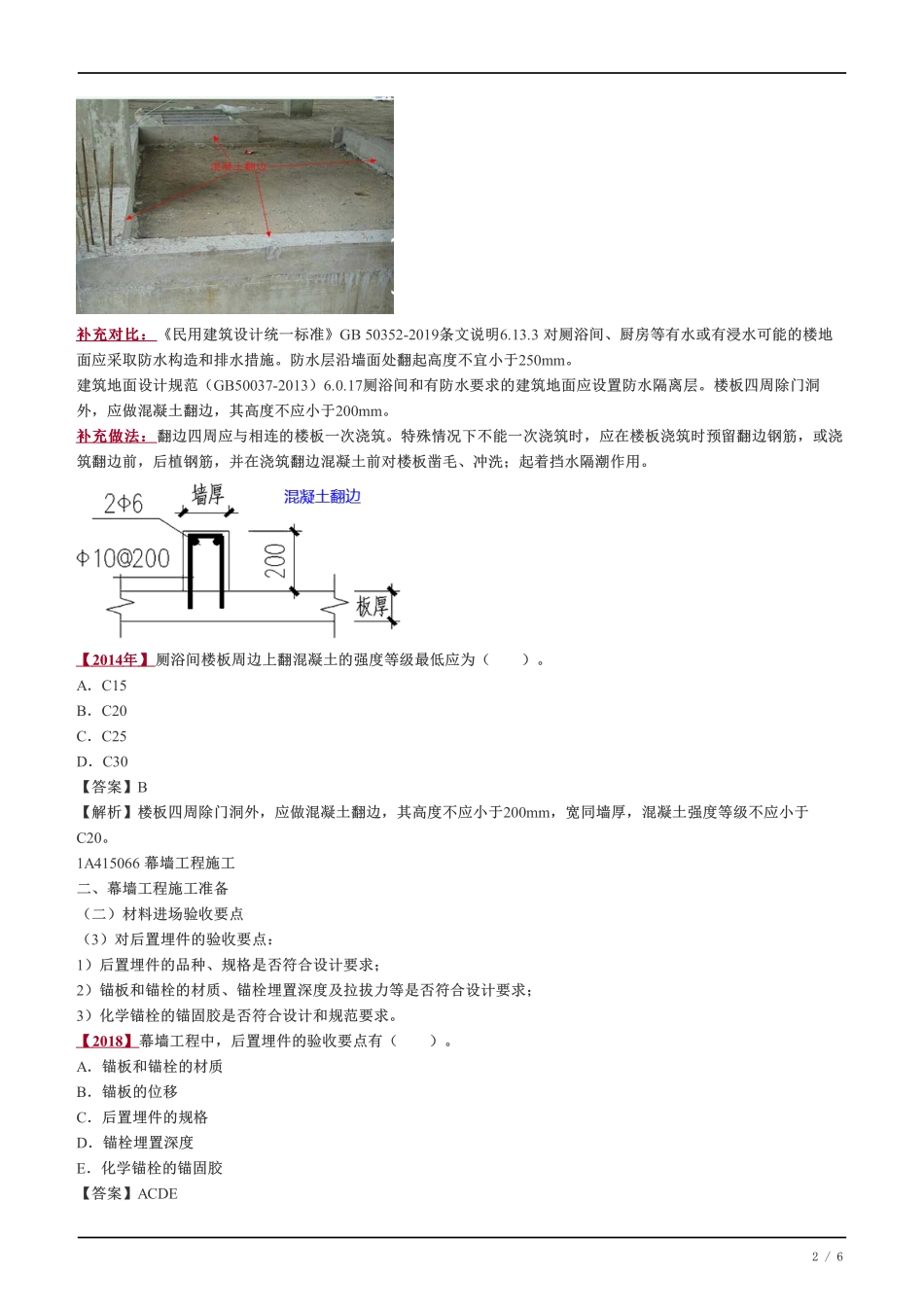

第第34讲讲 吊顶地面幕墙工程施工吊顶地面幕墙工程施工（5）安装主龙骨：1）主龙骨间距不大于 1200mm。主龙骨宜平行房间长向安装。（7）罩面板安装：1）纸面石膏板安装：饰面石膏板应在中间向四周自由状态下固定。纸面石膏板的长边（即包封边）应沿纵向次龙骨铺设。（二）明龙骨吊顶施工2.施工工艺（2）固定吊挂杆件1）如吊杆长度大于 1500mm，要设置反向支撑。补充释疑：补充释疑：反支撑是指为了防止吊杆过长导致吊顶不稳摆动防止吊杆过长导致吊顶不稳摆动的现象，通过角钢把吊顶龙骨角钢把吊顶龙骨“按按”在原地在原地，形成垂直对抗气压的力的建筑构件形式。【2010二建改二建改】建筑装饰装修吊顶工程，下列施工方法正确的有（）。A主龙骨应平行房间短向布置B吊杆距主龙骨端部距离不得大于300mmC纸面石膏板应在自由状态下进行固定，固定时应从板的四周向中间固定D纸面石膏板的长边应沿纵向次龙骨铺设E吊杆长度大于1500mm时，应设置反向支撑【答案】BDE【解析】主龙骨宜平行房间长向安装。饰面石膏板应在中间向四周自由状态下固定。1A415064 地面工程施工四、施工工艺2.瓷砖面层（1）工艺流程基底处理放线浸砖铺设结合层砂浆铺砖养护检查验收勾缝成品保护。（2）施工工艺6）养护：砖铺贴完应进行养护，养护时间不得小于 7d。7）勾缝：铺装完成 28d 或胶粘剂固化干燥后，进行勾缝；勾缝时采用专用勾缝剂，要求缝清晰、顺直、平整、光滑、深浅一致，且缝应略低于砖面。【2021年案例节选年案例节选】项目经理巡查到二层样板间时，地面瓷砖铺设施工人员正按照基层处理、放线、浸砖等工艺流程进行施工。其检查了施工质量，强调后续工作要严格按正确施工工艺作业，铺装完成28d后，用专用勾缝剂勾缝，做到清晰顺直，保证地面整体质量。【问题】【问题】4.地面瓷砖面层施工工艺内容还有哪些？瓷砖勾缝要求还有哪些？【答案】（1）工艺流程还有：铺设结合层砂浆、铺砖、养护、检查验收、勾缝、成品保护。（2）还要求平整、光滑、深浅一致，且缝应略低于砖面。1A432042 地面工程施工质量管理的有关规定地面工程施工质量管理的有关规定结合知识点：结合知识点：1A432042 地面工程施工质量管理的有关规定二、基层铺设二、基层铺设12.楼板四周除门洞外，应做混凝土翻边，其高度不应小于混凝土翻边，其高度不应小于200mm，宽同墙厚，混凝土强度等级不应小于不应小于C20。1/6补充对比：补充对比：民用建筑设计统一标准GB 50352-2019条文说明6.13.3 对厕浴间、厨房等有水或有浸水可能的楼地面应采取防水构造和排水措施。防水层沿墙面处翻起高度不宜小于250mm。建筑地面设计规范（GB50037-2013）6.0.17厕浴间和有防水要求的建筑地面应设置防水隔离层。楼板四周除门洞外，应做混凝土翻边，其高度不应小于200mm。补充做法：补充做法：翻边四周应与相连的楼板一次浇筑。特殊情况下不能一次浇筑时，应在楼板浇筑时预留翻边钢筋，或浇筑翻边前，后植钢筋，并在浇筑翻边混凝土前对楼板凿毛、冲洗；起着挡水隔潮作用。【2014年年】厕浴间楼板周边上翻混凝土的强度等级最低应为（）。AC15BC20CC25DC30【答案】B【解析】楼板四周除门洞外，应做混凝土翻边，其高度不应小于200mm，宽同墙厚，混凝土强度等级不应小于C20。1A415066 幕墙工程施工二、幕墙工程施工准备（二）材料进场验收要点（3）对后置埋件的验收要点：1）后置埋件的品种、规格是否符合设计要求；2）锚板和锚栓的材质、锚栓埋置深度及拉拔力等是否符合设计要求；3）化学锚栓的锚固胶是否符合设计和规范要求。【2018】幕墙工程中，后置埋件的验收要点有（）。A锚板和锚栓的材质B锚板的位移C后置埋件的规格D锚栓埋置深度E化学锚栓的锚固胶【答案】ACDE2/6【解析】对后置埋件的验收要点：1）后置埋件的品种、规格是否符合设计要求；2）锚板和锚栓的材质、锚栓埋置深度及拉拔力等是否符合设计要求；3）化学锚栓的锚固胶是否符合设计和规范要求。三、建筑幕墙工程（一）构件式玻璃幕墙1.幕墙立柱（3）铝合金立柱与钢镀锌连接件（支座）接触面之间应加防腐隔离柔性垫片。防腐隔离柔性垫片。补充释疑：补充释疑：以防止不同金属接触产生双金属腐蚀。（4）每个连接部位的受力螺栓，至少需要布置至少需要布置2个。个。（5）立柱应先与连接件（角码角码）连接，然后连接件再与主体结构预埋件连接。3.玻璃面板玻璃面板（6）幕墙开启窗的开启角度不宜大于30，开启距离不宜大于300mm。补充释疑：补充释疑：玻璃幕墙作为建筑的外围护结构，本身要求具有良好的密封性。如果开启窗设置过多、开启面积过大，既增加了采暖空调的能耗、影响立面整体效果，又增加了雨水渗漏的可能性。开启窗的开启角度和开启距离过大，不仅开启扇本身不安全，而且增加了建筑使用中的不安全因素（如人员安全）。防坠楼，防风掀！【2015年真题】年真题】通常情况下，玻璃幕墙上悬开启窗最大的角度是（）。A30B40C50D60【答案】A【解析】幕墙开启窗的开启角度不宜大于30，开启距离不宜大于300mm。4.密封胶3/6（3）硅酮结构结构密封胶与硅酮耐候耐候密封胶的性能不同，二者不能互换。补充释疑：补充释疑：因为耐候胶主要用于外部建筑密封，对耐候性有更高要求。硅酮结构密封胶与硅酮建筑密封胶的性能不同，二者不能换用。使用硅酮建筑密封胶的部分不宜采用硅酮结构密封胶代换，更不得将过期的硅酮结构密封胶当作建筑密封胶使用。（三）全玻幕墙全玻幕墙全玻幕墙是由玻璃肋和玻璃面板构成的玻璃幕墙。5.全玻幕墙面板与玻璃肋的连结胶缝必须采用硅酮结构密封胶，可以现场打注。可以现场打注。补充释疑：补充释疑：硅酮结构密封胶应在洁净、通风的室内进行注胶，以保证注胶质量。全玻幕墙的大玻璃板块，由于必须在现场装配，因此当玻璃与玻璃之间采用硅酮结构胶粘结固定时，允许在现场注胶，但现场应保持通风无尘，且注胶前要特别注意清洁注胶面，并避免二次污染；现场还应有防风措施，避免在结构胶固化过程中受到玻璃板块变形的影响。【2020年真题】年真题】全玻幕墙面板与玻璃肋的连接结用胶应用（）。A硅酮耐候密封胶B环氧胶C丁基热熔密封胶D硅酮结构密封胶【答案】D【解析】全玻幕墙面板与玻璃肋的连结胶缝必须采用硅酮结构密封胶，可以现场打注。四、四、建筑幕墙防火、防雷构造、成品保护和清洗的技术要求建筑幕墙防火、防雷构造、成品保护和清洗的技术要求（一）建筑幕墙防火构造要求4/6（1）幕墙与各层楼板、隔墙外沿间的缝隙缝隙，应采用不燃材料封堵采用不燃材料封堵，填充材料可采用岩棉或者矿棉，其厚度不应小于100mm。防火层应采用厚度不小于不小于1.5mm的镀锌钢板承托，不得采用铝板的镀锌钢板承托，不得采用铝板。承托板与主体结构、幕墙结构及承托板之间的缝隙应采用防火密封胶密封；防火密封胶应有法定检测机构的防火检验报告。补充释疑：补充释疑：在火灾中，人员的死亡大部分是由于火灾产生的有害烟雾使人窒息而死。因此在国家标准高层民用建筑设计防火规范中规定玻璃幕墙与每个楼层、每个隔墙处的缝隙，应采用不燃烧材料严密填实，其目的是不让烟雾从缝隙中窜到其他楼层或房间，而使危害扩大。这就要求在施工过程中，各自形成防火间隔，不出现任何会窜烟的缝隙。岩棉和矿渣棉是建筑幕墙防火封堵构造中常用的填充材料，100mm的填充厚度是最低要求。补充释疑：补充释疑：由于岩棉或矿棉比较松散，因此，采用岩棉或矿渣棉进行防火、防烟封堵时，应加以承托。不得采用单层铝板、铝复合板等作为承托板，因为在火焰或高温作用下铝板容易变形、脱落。但如金属板太薄，其刚度不足，难以承受施工荷载而变形，不易达到封闭的防火功能要求，太厚又造成浪费，所以工程中可采用厚度不小于1.5mm的热镀锌钢板。承托板之间及承托板与幕墙结构和主体结构之间的缝隙应进行有效的防火密封，防止串烟、串火。（4）防火层不应与幕墙玻璃直接接触防火层不应与幕墙玻璃直接接触，防火材料朝玻璃面处宜采用装饰材料覆盖。补充释疑：补充释疑：根据防火规范的要求，幕墙与每层楼层、隔墙处和缝隙应采用不燃烧材料严密填实。在施工中，往往容易忽略幕墙的平面内变形性能的要求，特别是分隔墙直接顶到幕墙玻璃或幕墙的梁柱，这样就容易损坏幕墙的玻璃或构架。所以防火层与幕墙间必须留出缝隙，对缝隙本条规定采用防火密封胶封闭来达到不漏气的要求。（5）同一幕墙玻璃单元不应跨越两个防火分区。补充释疑：补充释疑：同一块玻璃不宜跨两个防火区域，是为了避免玻璃破碎影响防火隔断效果。为了避免两个防火分区因玻璃破碎而相通，造成火势迅速蔓延。【2015年案例节选年案例节选】事件二：施工中，施工单位对幕墙与各楼层楼板间的缝隙防火隔离处理进行了检查。2.事件二中，建筑幕墙与各楼层楼板间的缝隙隔离的主要防火构造做法是什么？【答案】建筑幕墙与各楼层间缝隙隔离的主要构造做法：幕墙与结构间的缝隙采用不燃材料（如岩棉、矿棉）封堵；防火层采用镀锌钢板承托；承托板与主体结构、幕墙结构间缝隙采用防火密封胶密封。（二）建筑幕墙的防雷构造要求建筑幕墙的防雷构造要求2.幕墙的金属框架应与主体结构的防雷体系可靠连接与主体结构的防雷体系可靠连接。补充释疑：补充释疑：玻璃幕墙是附属于主体建筑的围护结构，幕墙的金属框架一般不单独作防雷接地，而是利用主体结构的防雷体系，与建筑本身的防雷设计相结合，因此要求应与主体结构的防雷体系可靠连接，并保持导电通畅。3.幕墙的铝合金立柱，在不大于10m范围内范围内宜有一根立柱采用柔性导线，把上柱与下柱的连接处连通。采用柔性导线，把上柱与下柱的连接处连通。4.主体结构有水平均压环的楼层，对应导电通路的立柱预埋件或固定件应用圆钢或扁钢与均压环焊接连通，形成防雷通路。避雷接地一般每三层与均压环连接。避雷接地一般每三层与均压环连接。6.在有镀膜层的构件上进行防雷连接，应除去镀膜层。除去镀膜层。7.使用不同材料的防雷连接应避免产生双金属腐蚀。8.防雷连接的钢构件在完成后都应进行防锈油漆。（2020年真题年真题）建筑幕墙的防雷做法正确的（）。A避雷接地一般每三层与均压环连接B防雷构造连接不必进行隐蔽工程验收C防雷连接的钢构件上完成后都应进行防锈油漆D在有镀膜层的构件上进行防雷连接应除去其膜层E幕墙的金属框架应与主体结构的防雷体系可靠连接【答案】ACDE【解析】防雷构造连接均应进行隐蔽工程验收。5/66/6
