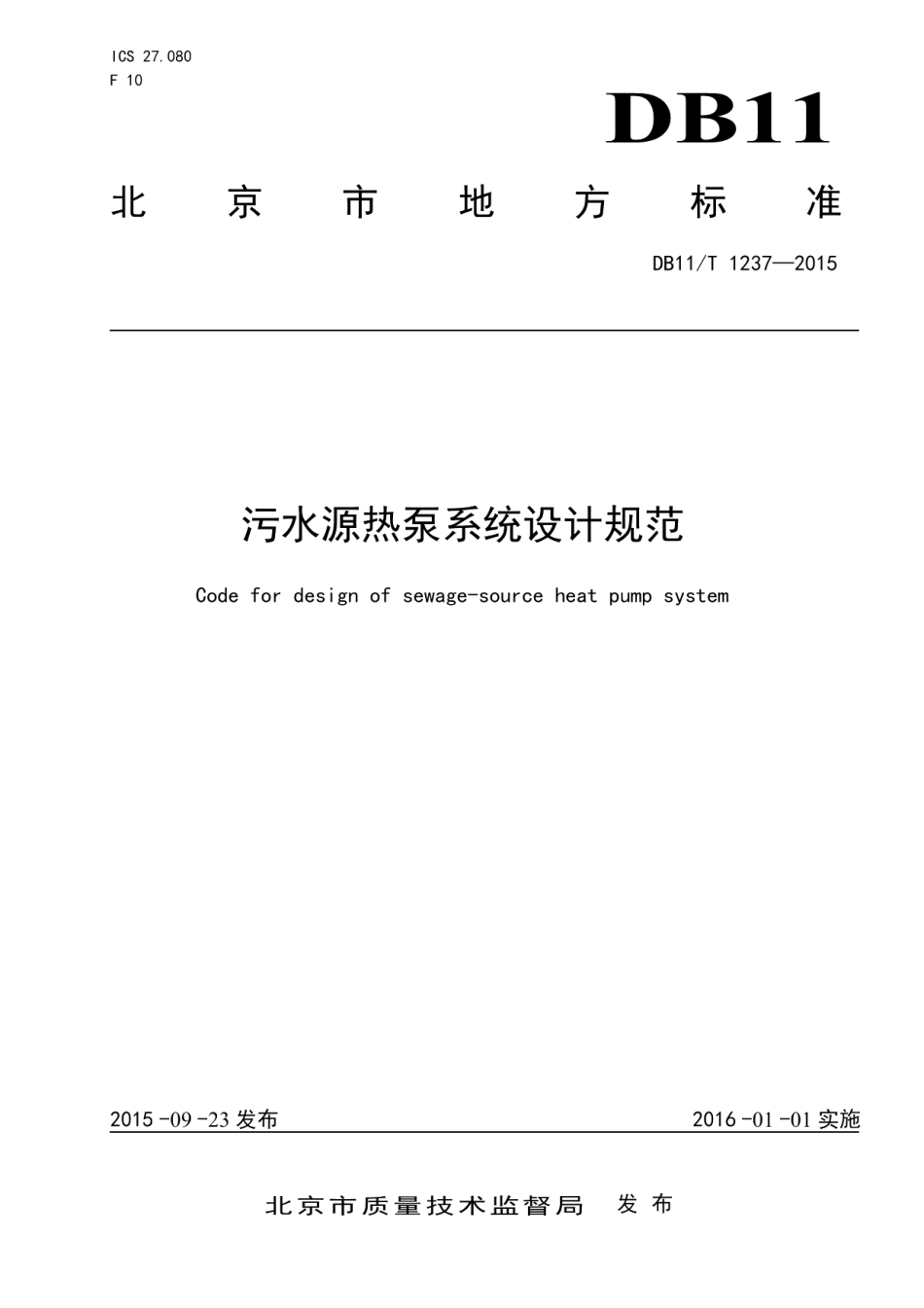

DB11T 1237-2015污水源热泵系统设计规范.pdf

DB11/T123720153.6水源热泵机组water-source heat pump unit以水或添加防冻剂的水溶液为低温热源的热泵设备。3.7污水换热系统sewage heat-exchange system采集污水中冷/热能的热交换系统。根据污水换热方式，分为开式污水系统和闭式污水系统。3.8闭式污水系统closed sewage system污水在引水泵的驱动下，经适当处理直接流经水源热泵机组或通过中间换热器进行热交换的系统。3.9开式污水系统open sewage system换热盘管按特定排列方式置于流动污水中，传热介质通过换热盘管管壁与污水进行热交换的系统。3.10提升井sewage well闭式污水系统中，用于从重力流污水管渠中引水的地下构筑物。3.11换热池sewage tank开式污水系统中，污水不断流过的水池与其中换热盘管的总称。3.12引l水sewage intake用于污水换热系统进行热交换，从城镇排水设施取集污水的过程。3.13退水sewage discharge经过污水换热系统的热交换后，将污水退回城镇排水系统的过程。4基本要求4.1污水源热泵系统的设计方案，应根据污水源条件、建筑用途及功能、冷热负荷构成特点等，通过技术经济比较确定。设计中应优先采用新工艺、新技术、新材料和新设备。4.2污水源热泵系统的污水源条件，符合下列规定：一一水温：供冷工况不宜大于28，供热工况不宜小于10：一一水质：宜符合CJ/T337的规定；一一水量：应能满足污水换热系统设计换热量的需要。4.3污水源热泵系统的污水热能利用，不应改变污水水质的化学组成。4.4污水源热泵系统设计前，应评估污水热能利用对城镇排水与污水处晖设施安全运行的影响。4.5污水源热泵系统设计中，对有可能造成人体伤害的构筑物、设备及管道，应采取安全防护措施。5工程勘测5.1污水源热泵系统方案设计前，应对工程周边的污水资源条件进行勘测和调查，并编写污水资源勘测报告。勘测报告应对污水资源可利用情况提出建议，并至少应包括下列内容：-可利用的污水类型，引水和退水的位置与方式，输水线路、距离与高差：一一可利用引水点的污水流量、水温、压力等参数及其变化规律。2
