DB11T 1164.4-2015轨道交通联网收费系统技术要求 第4部分：操作界面.pdf

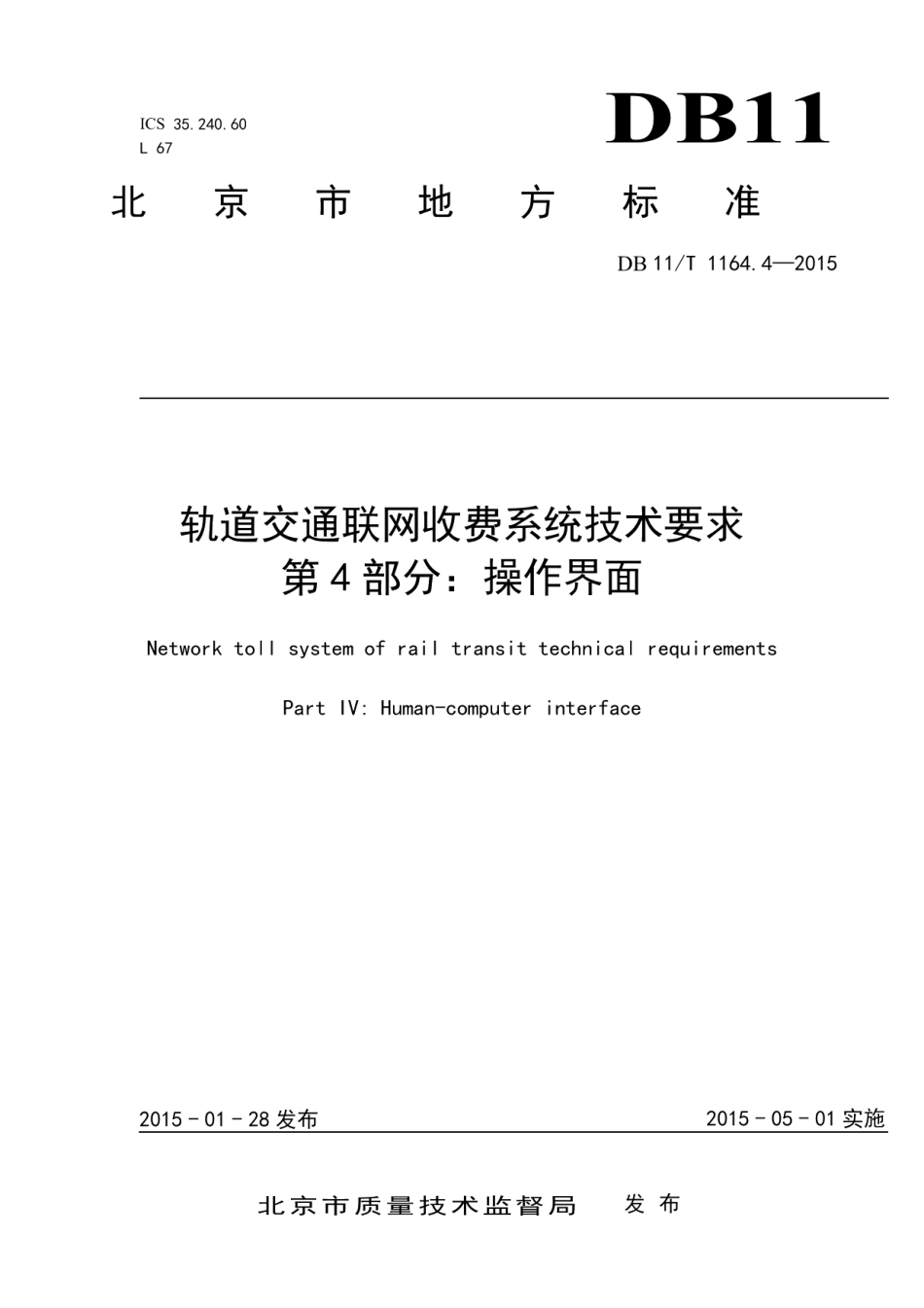

ICS35.240.60DBIIL67北京市地方标准DB11/T1164.42015轨道交通联网收费系统技术要求第4部分：操作界面Network toll system of rail transit technical requirementsPart IV:Human-computer interface2015-01-28发布2015-05-01实施北京市质量技术监督局发布DB11/T1164.4-2015轨道交通联网收费系统技术要求第4部分：操作界面1范围本部分规定了轨道交通联网收费系统所涉及的操作界面，包括界面通用、工作站界面、BOM界面、TVM维护界面、AG维护界面、EQM维护界面。本部分适用于轨道交通联网收费系统的设计、建设、验收和运行管理。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB18030信息技术中文编码字符集3通用界面3.1界面构成单元3.1.1基本规定界面构成单元规定了AFC系统人机界面组成单元的一般性要求，包括框架定义，信息显示方式，布局方式，级别划分方式，文字使用方式，以及界面操作流程等。在进行AFC系统界面设计时，应循序这些要求设计界面组成元素。3.1.2界面框架定义所有用户交互界面，都应遵循指定的界面框架，并且标注界面框架类型。界面框架类型包括：a)主界面框架应以全屏界面的方式为系统主程序界面提供结构框架，主界面应是系统缺省的入口。b)嵌入式局部框架应嵌入主界面框架结构中，与主框架一共展现，为局部信息界面提供结构框架。c)对话框框架应以对话框的方式为人机对话流程确认提供结构架构，其大小应不超出主界面区域，且位于主界面之上。3.1.3通用信息显示规则3.1.3.1信息类型区分及显示要求系统中出现的信息，按照如下类别区分，并且遵循相应界面显示要求：a)提示应能明确显示常规提示信息，以及提示内容的变化。1
