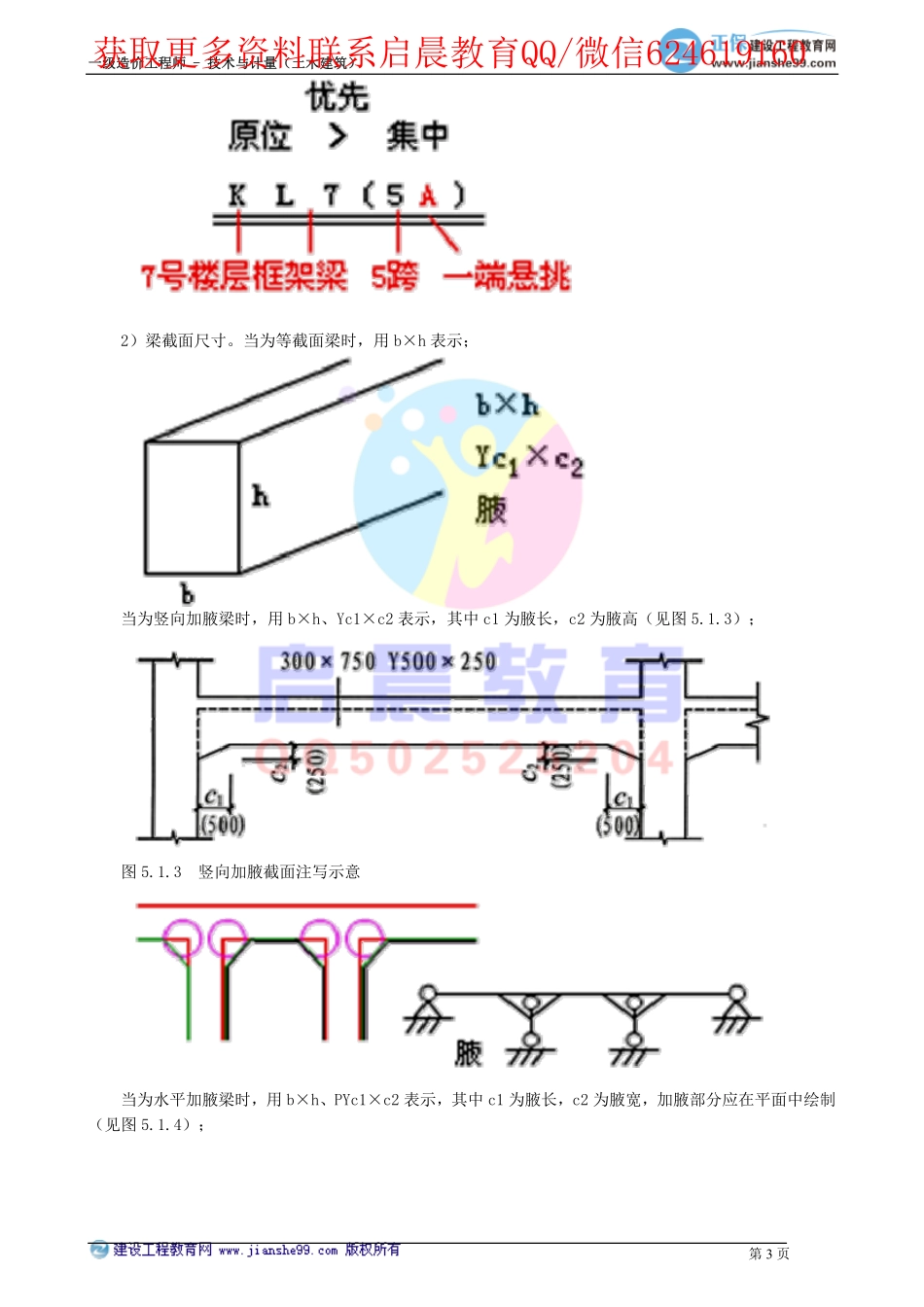

一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 1 页 第 02 讲 平法图集及工程量计算的方法第 02 讲 平法图集及工程量计算的方法 四、平法标准图集四、平法标准图集 （一）平法施工图的基本概念 所谓平法即混凝土结构施工图平面整体表示方法，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。改变了传统的将构件从结构平面布置图中索引出来，在逐个绘制配筋详图、画出配筋表的做法。实施平法的优点主要表现在：（1）减少图纸数量减少图纸数量。（2）实现平面表示，整体标注实现平面表示，整体标注。（二）平法标准图集简介 平法标准图集即 G101 系列平法图集，是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。平法标准图集内容包括两个主要部分：一是平法制图规则，二是标准构造详图。一是平法制图规则，二是标准构造详图。【2017 年真题】国家建筑标准设计图集（16G101）混凝土结构施工平面图平面整体表示方法其优点在于（）。A.适用于所有地区现浇混凝土结构施工图设计 B.用图集表示了大量的标准构造详图 C.适当增加图纸数量，表达更为详细 D.识图简单一目了然 正确答案B 答案解析本题考查的是平法标准图集。所谓平法即混凝土结构施工图平面整体表示方法，实施平法的优点主要表现在：减少图纸数量；实现平面表示，整体标注。适用于抗震设防烈度为 69 度地区的现浇混凝土结构施工图的设计，不适用于非抗震结构和砌体结构。参见教材 P332333。（三）主要构件的平法注写方式 根据平法图集的内容，简要介绍现浇混凝土柱、梁、板、基础和剪力墙基础和剪力墙等构件的平法标注，构件的详细法写方式和节点构造请参阅 G101 图集G101 图集。1.柱平法施工图的注写方式 柱平法施工图有列表注写方式、截面注写方式。柱编号由柱类型代号和序号组成，柱的类型代号有 框架柱（KZ）、转换柱（ZHZ）、芯柱（XZ）、梁上柱（LZ）、框架柱（KZ）、转换柱（ZHZ）、芯柱（XZ）、梁上柱（LZ）、剪力墙上柱（QZ）剪力墙上柱（QZ）。某框架柱列表注写方式见表 5.1.1。【2017 年真题】国家建筑标准设计图集（16G101）平法施工图中，剪力墙上柱的标注代号为（）。A.JLQZ B.JLQSZ C.LZ D.QZ 正确答案D 答案解析 本题考查的是平法标准图集。柱编号由柱类型代号和序号组成，柱的类型代号有框架柱（KZ）、转换柱（ZHZ）、芯柱（XZ）、梁上柱（LZ）、剪力墙上柱（QZ）。参见教材 P333。表 5.1.1 某矩形柱列表注写方式示例表 5.1.1 某矩形柱列表注写方式示例 柱号 标高 bh b1 b2h1h2全部纵筋角筋b 边一侧中部h 边一侧中部箍筋类型箍筋 获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 2 页 筋 筋 号 KZ1-0.030-19.470 750700 375 375 150 55024 25 1（54）10100200 19.470-37.470 650600 325 325 150 450 4 225 22 4 20 1（54）10100200 37.470-59.070 550500 275 275 150 350 4 225 22 4 20 1（54）8100200 截面注写方式，系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋的具体数值的方式来表达柱平法施工图。柱截面注写方式见图 5.1.2。图 5.1.2 某 KZ1 截面注写示意图（19.47037.470）2.梁平法施工图的注写方式 梁平法施工图分平面注写方式、截面注写方式。梁的平面注写包括 集中标注与原位标注集中标注与原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注优先于集中标注。（1）集中标注 1）梁编号。梁编号由梁类型代号、序号、跨数及有无悬挑代号组成。梁的类型代号有楼层框架梁（KL）、楼层框架扁梁（KBL）、屋面框架梁（WKL）、框支梁（KZL）、托柱转换梁（TZL）、非框架梁（L）、悬挑梁（XL）、井字梁（JZL），A 为一端悬挑，B 为两端悬挑，悬挑不计跨数。如 KL7（5A）表示 7 号楼层框架梁，悬挑不计跨数。如 KL7（5A）表示 7 号楼层框架梁，5 跨，一端悬挑5 跨，一端悬挑。【2018 年真题】在我国现行的 16G101 系列平法标准图集中，楼层框架梁的标注代号为（）。A.WKL B.KL C.KBL D.KZL 正确答案B 答案解析本题考查的是平法标准图集。楼层框架梁 KL。参见教材 P333。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 3 页 2）梁截面尺寸。当为等截面梁时，用 bh 表示；当为竖向加腋梁时，用 bh、Yc1c2 表示，其中 c1 为腋长，c2 为腋高（见图 5.1.3）；图 5.1.3 竖向加腋截面注写示意 当为水平加腋梁时，用 bh、PYc1c2 表示，其中 c1 为腋长，c2 为腋宽，加腋部分应在平面中绘制（见图 5.1.4）；获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 4 页 图 5.1.4 水平加腋截面注写示意 当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为 bh 1h 2（见图5.1.5）。图 5.1.5 悬挑梁不等高截面注写示意 3）梁箍筋。包括钢筋级别、直径、加密区与非加密区加密区与非加密区间距及肢数，该项为必注值。箍筋加密区与非加密区的不同间距及肢数需用斜线“”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。如8100（4）150（2），表示箍筋为 HPB300 钢筋，直径为 8mm，加密区间距为 100mm，四肢箍；非加密区间距为 150mm，两肢箍。4）梁上部通长筋或架立筋配置（通长筋可为相同或不同直径采用搭接连接、机械连接或焊接的钢筋），该项为必注值。5）梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。当梁腹板高度 h W450mm 时，需配置纵向构造钢筋，以大写字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对称配置，如 G412 表示梁的两个侧面配置 412 的纵向构造钢筋，每侧面各配置 212。配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在梁两个侧面的总配筋值，且对称配置，如 N6 22 表示梁的两个侧面配置 6 22 的受扭纵向钢筋，每侧面各配置 3 22。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 5 页 （2）原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。【2017 年真题】在国家建筑标准设计图集（16G101）梁平法施工图中，KL9（6A）表示的含义是（）。A.9 跨屋面框架梁，间距为 6m，等截面梁 B.9 跨框支梁，间距为 6m，主梁 C.9 号楼层框架梁，6 跨，一端悬挑 D.9 号框架梁，6 跨，两端悬挑 正确答案C 答案解析本题考查的是平法标准图集。KL9（6A）表示 9 号楼层框架梁，6 跨，一端悬挑。参见教材P335。【2017 年真题】根据 国家建筑标准设计图集（16G101）平法施工图注写方式，含义正确的有（）。A.LZ 表示梁上柱 B.梁 300700Y400300 表示梁规格为 300700，水平加长腋长、宽分别为 400、300 C.XL300600/400 表示根部和端部不同高的悬挑梁 D.10120（4）/150（2）表示10 的钢筋加密区间 120、4 肢箍，非加密区间距 150、2 肢箍 E.KL3（2A）400600 表示 3 号楼层框架梁，2 跨，一端悬挑 正确答案ACDE 答案解析本题考查的是平法标准图集。选项 B，梁 300700Y400300 表示梁规格为 300700，竖向加腋梁，腋长、宽分别为 400、300。参见教材 P333335。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 6 页 3.有梁楼盖平法施工图的注写方式 有梁楼盖板平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式。板平面注写主要包括 板块集中标注和板支座原位标注两种方式板块集中标注和板支座原位标注两种方式。为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为 X 向，从下至上为 Y 向；当轴网向心布置时，切向为 X 向，径向为Y 向。（1）板块集中标注 板类型及代号为楼面板（LB）、屋面板（WB）、悬挑板（XB）。贯通钢筋按板块的下部和上部分部注写，B 代表下部，T 代表上部。例如，板块集中标注注写为“LB5 h=110 B：X 12120；Y 10100”表示 5 号楼面板、板厚 110mm、板下部 X 向贯通纵筋 12120、板下部 Y 向贯通纵筋 10100、板上部未配置贯通纵筋。注写为“LB5 h=110 B：X 10/12100；Y 10110”表示 5 号楼面板、板厚 110mm，板下部配置的贯通纵筋 X 向为 10和 12 隔一布一、间距 100mm，Y 向贯通纵筋 10110。标注“XB2 h=150/100 B：Xc&Yc 8200”表示 2 号悬挑板、板根部厚 150mm、端部厚 100mm、板下部配置构造钢筋双向均为 8200、上部受力钢获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 7 页 筋见板支座原位标注。（2）板支座原位标注的内容为板支座上部非贯通纵筋和悬挑板上部受力钢筋。板支座上部非贯通筋自支座中线向跨内的伸出长度，注写在线段的下方位置。两侧对称时可只注写一侧，两侧不对称时两侧均需要注写其伸出长度。有梁楼盖板平法注写示例如图 5.1.9 所示。4.独立基础平法施工图的注写方式 G101 图集中混凝土基础的平法标注规则包括了独立基础、条形基础、筏形基础和桩基础。独立基础的按接柱的施工方式可分为：“普通独立基础（现浇整体式）”和“杯口独立基础（装配式）”两种；按底板截面形式，各自分为阶梯形和坡形两种。独立基础平法施工图有平面注写与截面注写两种表达方式。以普通独立基础为例介绍独立基础的平面注写方式。普通独立基础的平面注写方式可分为集中标注和原位标注，如图 5.1.10 所示。（1）集中标注包括基础形式和编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。1）基础形式和编号。独立基础的形式和编号按表 5.1.2 注写，阶形截面编号加下标 J，坡形截面编号力加下标 P。如 DJJ01 表示序号 01 的普通阶形截面独立基础。表 5.1.2 独立基础的编号 类型 基础底板截面形状 代号 序号 获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 8 页 普通独立基础 阶形 DJJ XX 坡形 DJP XX 杯口独立基础 阶形 BJJ XX 坡形 BJP XX 2）截面竖向尺寸。注写为：h 1/h 2/，要求由下往上表示每个台阶的高度，如图 5.1.11 所示。如400/300 表示基础的竖向尺寸为 h 1=400mm、h 2=300mm,基础底板厚度或基础高度为：h j=400+300=700mm。3）配筋。基础底板底部配筋以 B 表示，以 X 和 Y 表示配筋方向，当两向配筋相同时，则用 X&Y 表示。如当独立基础底板配筋标注为 B：X 16150，Y 16200,表示基础底板底部配置 HRB400 级钢筋，X 向钢筋直径为 16mm，间距 150mm，Y 向钢筋直径为 16mm，间距 200mm。基础底板顶部配筋以 T 表示，T 后先注写受力筋，再注写分布筋，并用“/”分开。如 T：7 18100/100200，“/”前 7 18100 表示：配置平行于两柱轴心连线的受力筋 7 根（压轴线一根，两边按间距 100mm 各布 3 根），HRB400 级钢筋，直径为18mm；“/”后 10200 表示：沿底板顶部受力筋下垂直布置分布筋，HRB400 级钢筋，直径为 10mm，每隔200mm 布置一根（图 5.1.12）。（2）原位标注主要标注独立基础的平面尺寸。对相同编号的基础，可选择一个进行原位标注；当平面图形较小时，可将所选定进行原位标注的基础按比例适当放大；其他相同编号者仅注编号。普通独立基础原位标注 x、y、xc、yc（或圆柱直径 dc），xi、yi，i=1,2,3，.。其中，x、y 为普通独立基础两向边长，xc、yc 为柱截面尺寸，xi、yi 为阶宽或坡形平面尺寸，如图 5.1.13 所示。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 9 页 5.剪力墙平法施工图的注写方式 剪力墙不是一个独立的构件，而是由墙身、墙梁和墙柱共同组成的。剪力墙构件的平面表达方式有列表注写和截面注写两种。（1）剪力墙构件列表注写方式。列表注写方式系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。各构件的编号由代号和序号组成。墙柱编号由墙柱类型代号和序号组成，其墙柱的类型有约束边缘构件（YBZ）、构造边缘构件（GBZ）、非边缘暗柱（AZ）和扶壁柱（FBZ）。墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中钢筋的排数注写在括号内，表达形式为 QXX（X 排）。墙梁编号由墙梁类型代号和序号组成，墙梁类型有连梁（LL）、暗梁（AL）和边框梁（BKL）三类。（2）剪力墙构件截面注写方式。截面注写方式系在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图。（3）剪力墙洞口表示方法。1）洞口编号：矩形洞口为 JDXX（XX 为序号），圆形洞口为 YDXX（XX 为序号）。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 10 页 2）洞口尺寸：矩形洞口为宽 X 高（bh）（mm）表示，圆形洞口另洞口直径 D。3）洞口中心相对标高（m）为相对于结构层楼（地）面标高的洞口中心高度。当其高于结构层搂面时为正值，低于结构层楼面为负值。例如，+1.800m 表示洞口中心距本结构层楼面高出 1800mm。4）洞口每边补强钢筋，分以下几种不同情况：当矩形洞口的洞宽、洞高均不大于 800mm 时，注写洞口每边补强钢筋的具体数值。当洞宽、洞高方向补强钢筋不一致时，分别注写洞宽方向、洞高方向补强钢筋，以“/”分隔。例如，JD4800300+3.1003 18/3 14，表示 4 号矩形洞口，洞宽 800mm、洞高 300mm，洞口中心距本结构层楼面 3100mm，洞宽方向补强钢筋为 3 18,洞高方向补强 钢筋 3 14。当矩形洞口的洞宽或直径大于 800mm 时，在洞口的上、下边需设置补强暗梁，此项注写为洞口上、下每边暗梁的纵筋与箍筋的具体数值，圆形洞口时尚需注明环向钢筋的具体数值。例如，YD51000+1.800 6 20 8150 2 16，表示 5 号圆形洞口，直径 1000mm，洞口中心距本结构层楼面 1800mm，洞口上下设补强暗梁，每边暗梁纵筋为 6 20，箍筋为8150，环向加强钢筋 2 16。（4）地下室外墙的表示方法。1）地下室外墙编号由墙身代号、序号组成，表达为 DWQXX（XX 为序号）。2）地下室外墙的集中标注，规定如下：注写地下室外墙编号，包括代号、序号、墙身长度（注为 XXXX 轴）。注写地下室外墙厚度 b w=XXX。注写地下室外墙外侧贯通筋（OS）、内侧贯通筋（IS）和拉筋（tb）。3）地下室外墙的原位标注，主要表示在外墙外侧配置的水平非贯通筋或竖向非贯通筋。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 11 页 6.现浇混凝土板式楼梯平法施工图的注写方式 （1）楼梯包含 ATGT、ATa、ATb、ATc、CTa、CTb 共 12 种类型。（2）楼梯注写：楼梯编号由梯板代号和序号组成；如 ATXX、BTXX、ATaXX 等。（3）平面注写方式，系在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯施工图。包括集中标注和外围标注。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 12 页 1）楼梯集中标注的内容有五项，具体规定如下：梯板类型代号与序号，如 ATXX。梯板厚度，注写为 h=XXX。当为带平板的梯板且梯段板厚度和平板厚度不同时，可在梯段板厚度后面括号内以字母 P 打头注写平板厚度。例如，h=130（P150），130 表示梯段板厚度，150 表示梯板平板段的厚度。踏步段总高度和踏步级数，之间以“/”分隔。梯板支座上部纵筋、下部纵筋，之间以“；”分隔。梯板分布筋，以 F 打头注写分布钢筋具体值，该项也可在图中统一说明。例如，AT1，h=120 表示梯板类型及编号，梯板板厚；1800/12 表示踏步段总高度/踏步级数；10200；12150 表示上部纵筋，下部纵筋；F8250 表示梯板分布筋。2）楼板外围标注的内容，包括楼梯间的平面尺寸、楼层结构标高、层间结构标高、楼梯的上下方向、梯板的平面几何尺寸；平台板配筋、梯梁及梯柱配筋等。（4）剖面注写方式。1）剖面注写方式需在楼梯平法施工图中绘制楼梯平面布置图和楼梯剖面图，注写方式分平面注写、剖面注写两部分。2）楼梯平面布置图注写内容，包括楼梯间的平面尺寸、楼层结构标高、层间结构标高、楼梯的上下方向、梯板的平面几何尺寸、梯板类型及编号、平台板配筋、梯梁及梯柱配筋等。3）楼梯剖面图注写内容，包括梯板集中标注、梯梁梯柱编号、梯板水平及竖向尺寸、楼层结构标高、层间结构标高等。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 13 页 4）梯板集中标注的内容有四项，具体规定如下：梯板类型及编号，如 ATXX。梯板厚度，注写为 h=XXX。当梯板由踏步段和平板构成，且踏步段梯板厚度和平板厚度不同时，可在梯板厚度后面括号内以字母 P 打头注写平板厚度。梯板配筋。注明梯板上部紙筋和梯板下部纵筋，用分号“；”将上部与下部纵筋的配筋值分隔开来。梯板分布筋，以 F 打头注写分布钢筋具体值，该项也可在图中统一说明。（5）列表注写方式。1）列表注写方式，是用列表方式注写梯板截面尺寸和配筋具体数值的方式来表达楼梯施工图。2）列表注写方式的具体要求同剖面注写方式。五、工程量计算的方法五、工程量计算的方法 （一）工程量计算顺序 为了避免漏算或重算，提高计算的准确程度，工程量的计算应按照一定的顺序进行。具体的计算顺序应根据具体工程和个人习惯来确定，一般有以下几种顺序：1.单位工程计算顺序 一个单位工程，其工程量计算顺序一般有以下几种：（1）按图纸顺序计算。根据图纸排列的先后顺序，由建筑施工图到结构施工图；每个专业图纸由前向后，按“先平面再立面再剖面；先基本图再详图”的顺序计算。（2）按消耗量定额的分部分项顺序计算。按消耗量定额的章、节、子目次序，由前向后，逐项对照，定额项与图纸设计内容能对上号时就计算。（3）按工程量计算规范顺序计算。按工程量计算规范附录先后顺序，右前向后，逐项对照计算。（4）按施工顺序计算。按施工顺序计算工程量，可以按先施工的先算，后施工的后算的方法进行。如：由平整场地、基础挖土开始算起，直到装饰工程等全部施工内容结束。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 14 页 2.单个分部分项工程计算顺序 （1）按照顺时针方向计算法。例如计算外墙、地面、天棚等分部分项工程，都可以按照此顺序进行计算。（2）按“先横后竖、先上后下、先左后右”计算法。即在平面图上从左上角开始，按“先横后竖、从上而下、自左到右”的顺序计算工程量。例如房屋的条形基础土方、砖石基础、砖墙砌筑、门窗过梁、墙面抹灰等分部分项工程，均可按这种顺序计算工程量。（3）按图纸分项编号顺序计算法。例如计算混凝土构件、门窗、屋架等分部分项工程，均可以按照此顺序计算。（4）按照图纸上定位轴线编号计算。例如某房屋一层墙体、抹灰分项，可按 A 轴上，轴，轴这样顺序进行工程量计算。按一定顺序计算工程量的目的是防止漏项少算或重复多算的现象发生，只要能实现这一目的，采用哪种顺序方法计算都可以。（二）用统筹法计算工程量 1.统筹法计算工程量的基本要点 （1）统筹程序，合理安排 （2）利用基数，连续计算 就是以“线”或“面”为基数，利用连乘或加减，算出与其有关的分部分项工程量。这里的“线”和“面”指的是长度和面积，常用的基数为“三线一面”，“三线”是指建筑物的外墙中心线、外墙外边线和内墙“三线”是指建筑物的外墙中心线、外墙外边线和内墙净长线；“一面”是指建筑物的底层建筑面积净长线；“一面”是指建筑物的底层建筑面积。（3）一次算出，多次使用 （4）结合实际，灵活机动 一般常遇到的几种情况及采用的方法如下：分段计算法 分层计算法 补加计算法 补减计算法 2.统筹图 统筹图以“三线一面”作为基数统筹图以“三线一面”作为基数，连续计算与之有共性关系的分部分项工程量，而与 基数共性关系的分部基数共性关系的分部分项工程量则用“册”或图示尺寸分项工程量则用“册”或图示尺寸进行计算。（1）统筹图的主要内容 统筹图主要由 计算工程量的主次程序线、基数、分部分项工程量计算式及计算单位组成计算工程量的主次程序线、基数、分部分项工程量计算式及计算单位组成。主要程序线是指在“线”、“面”基数上连续计算项目的线，次要程序线是指在分部分项项目上连续计算的线。（2）计算程序的统筹安排 统筹图的计算程序安排是根据下述原则考虑的，即：共性合在一起，个性分别处理。先主后次，统筹安排先主后次，统筹安排。独立项目单独处理。（3）统筹法计算工程量的步骤 用统筹法计算工程量大体可分为五个步骤，如图 5.1.10 所示。获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 15 页 图 5.1.10 利用统筹法计算分部分项工程量步骤图 【2011 年真题】统筹法计算工程量常用的“三线一面”中的“一面”是指（）。A.建筑物标准层建筑面积 B.建筑物地下室建筑面积 C.建筑物底层建筑面积 D.建筑物转换层建筑面积 正确答案C 答案解析本题考查的是工程量计算的方法。统筹法的“线”和“面”指的是长度和面积，常用的基数为“三线一面”，“三线”是指建筑物的外墙中心线、外墙外边线和内墙净长线；“一面”是指建筑物的底层建筑面积。参见教材 P342。【2012 年真题】关于计算工程量程序统筹图的说法，正确的是（）。A.与“三线一面”有共性关系的分部分项工程量用“册”或图示尺寸计算 B.统筹图主要由主次程序线、基数、分部分项工程量计算式及计算单位组成 C.主要程序线是指分部分项项目上连续计算的线 D.次要程序线是指在“线”、“面”基数上连续计算项目的线 正确答案B 答案解析本题考查的是工程量计算的方法。统筹图以“三线一面”作为基数，连续计算与之有共性关系的分部分项工程量，而与基数共性关系的分部分项工程量则用“册”或图示尺寸进行计算。统筹图主要由计算工程量的主次程序线、基数、分项工程量计算式及计算单位组成。主要程序线是指在“线”、“面”基数上连续计算项目的线，次要程序线是指在分部分项项目上连续计算的线。参见教材 P346。【2010 年真题】统筹法计算分部分项工程量，正确的步骤是（）。A.基础底层地面顶棚内外墙屋面 B.底层地面基础顶棚屋面内外墙 C.基础内外墙底层地面顶棚屋面 D.底层地面基础顶棚内外墙屋面 正确答案C 答案解析本题考查的是工程量计算的方法。统筹法计算分部分项工程量，正确的步骤是基础内外墙底层地面顶棚屋面。参见教材 P347。（三）工程量计算中信息技术的应用 工程量计算是编制工程计价的基础工作工程量计算是编制工程计价的基础工作，具有工作量大、繁琐、费时、细致等特点，约占工程计价工作量获取更多资料联系启晨教育QQ/微信624619160一级造价工程师-技术与计量（土木建筑）一级造价工程师-技术与计量（土木建筑）第 16 页 的 5 0 0 70%70%，计算的精确度和速度也直接影响着工程计价文件的质量。自动算量软件按照支持的图形维数的不同分为两类：二维软件和三维算量软件。除算量软件外，在工程量计算中近年来又发展到 BIM（Building Information Modeling，简称 BIM）和云计算等更为先进的信息技术。（1）BIM 是以建筑工程项目的各项相关信息数据为基础，建立的数字化建筑模型。可以实现施工过程可以实现施工过程中的可视化、可控化工程造价的动态管理，集三维设计、动态可视施工、动态造价管理五维的 5D 技术中的可视化、可控化工程造价的动态管理，集三维设计、动态可视施工、动态造价管理五维的 5D 技术。（2）云计量。【2018 年真题】BIM 技术对工程造价管理的主要作用在于（）。A.工程量清单项目划分更合理 B.工程量计算更准确、高效 C.综合单价构成更合理 D.措施项目计算更可行 正确答案B 答案解析本题考查的是工程量计算的方法。BIM 技术将改变工程量计算方法，将工程量计算规则、消耗量指标与 BIM 技术相结合，实现由设计信息到工程造价信息的自动转换，使得工程量计算更加快捷、准确和高效。参见教材 P348。获取更多资料联系启晨教育QQ/微信624619160
