第1讲机电工程常用材料(1).pdf

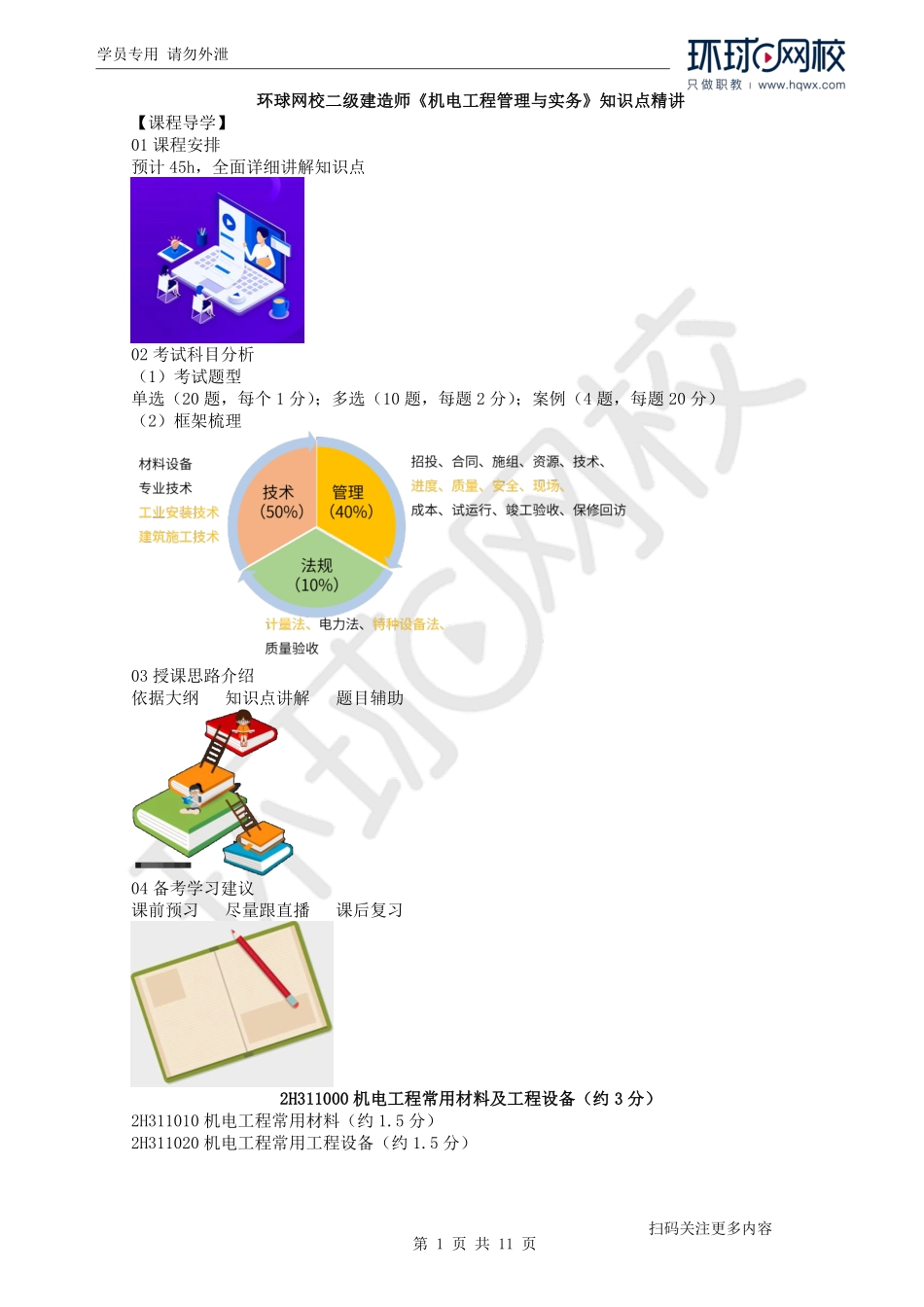

学员专用 请勿外泄 第 1 页 共 11 页 扫码关注更多内容 环球网校二级建造师机电工程管理与实务知识点精讲 环球网校二级建造师机电工程管理与实务知识点精讲【课程导学】01 课程安排 预计 45h，全面详细讲解知识点 02 考试科目分析（1）考试题型 单选（20 题，每个 1 分）；多选（10 题，每题 2 分）；案例（4 题，每题 20 分）（2）框架梳理 03 授课思路介绍 依据大纲 知识点讲解 题目辅助 04 备考学习建议 课前预习 尽量跟直播 课后复习 2H311000 机电工程常用材料及工程设备（约 3 分）2H311000 机电工程常用材料及工程设备（约 3 分）2H311010 机电工程常用材料（约 1.5 分）2H311020 机电工程常用工程设备（约 1.5 分）学员专用 请勿外泄 第 2 页 共 11 页 扫码关注更多内容 2H3110102H311010 机电工程常用材料【约机电工程常用材料【约 1.51.5 分，选择】分，选择】2H3110112H311011 金属材料的类型及应用金属材料的类型及应用 【知识点】金属材料【知识点】金属材料 金属材料一般是指纯金属和合金。金属材料具有光泽、延展性、容易导电、传热等性质。（一）金属材料的分类 金属材料通常分为黑色金属、有色金属和特种金属材料。1.黑色金属又称钢铁材料。广义的黑色金属还包括铬、锰及其合金。2.有色金属是指除铁、铬、锰以外的所有金属及其合金，通常分为轻金属、重金属、贵金属、半金属、稀有金属和稀土金属。3.特种金属材料包括不同用途的结构金属材料和功能金属材料。还包括非晶态金属材料，以及准晶、微晶、纳米晶金属材料等；还有隐身、抗氢、超导、形状记忆、耐磨、减震阻尼等特殊功能合金以及金属基复合材料等。（二）金属材料的性能 金属材料的性能一般分为工艺性能和使用性能两类。1.工艺性能：如铸造性能、可焊性、可锻性、热处理性能、切削加工性等。2.使用性能：机械性能、物理性能、化学性能【知识点】黑色金属（一）分类 （二）机电工程常用的钢产品 1.碳素结构钢（1）牌号表示方法：由屈服强度字母 Q、屈服强度数值（单位为 MPa)、质量等级符号（A、B、C、D，质量依次提高）、脱氧方法符号（F沸腾钢，Z镇静钢，TZ特殊镇静钢）四部分按顺序组成。例如 Q235AF。学员专用 请勿外泄 第 3 页 共 11 页 扫码关注更多内容 2.优质碳素结构钢 特性：与碳素结构钢相比，夹杂物较少，质量较好。应用：主要用于机械零件，一般都要经过热处理后使用。3.锅炉钢 锅炉钢主要指用来制造锅炉过热器、主蒸气管和锅炉受热面的材料。对锅炉钢的性能要求主要是有良好的焊接性能、一定的高温强度和耐碱性腐蚀、耐氧化等。4.不锈钢（1）不锈耐酸钢简称不锈钢，它是由不锈钢和耐酸钢两大部分组成的。（2）不锈钢按热处理后的显微组织又可分为五大类：即铁素体不锈钢、马氏体不锈钢、奥氏体不锈钢、奥氏体-铁素体不锈钢及沉淀硬化不锈钢。5.耐热钢 在高温下具有较高的强度和良好的化学稳定性的合金钢。耐热钢按其正火组织可分为奥氏体耐热钢、马氏体耐热钢、铁素体耐热钢及珠光体耐热钢等。【例题单选】Q245-“Q”为（）。A.抗压强度 B.屈服强度 C.抗拉强度 D.抗弯强度【答案】B 学员专用 请勿外泄 第 4 页 共 11 页 扫码关注更多内容【知识点】有色金属 有色金属是指铁、锰、铬以外的所有金属的统称。通常分为轻金属、重金属、贵金属、半金属、稀有金属和稀土金属等。贵金属主要指金、银和铂族金属。【例题多选】下列金属中，属于有色金属的有（）。A.铱 B.钍 C.锰 D.镅 E.钠【答案】ABDE 2H3110122H311012 非金属材料的类型及应用非金属材料的类型及应用 【知识点】非金属材料的类型（一）高分子材料 高分子材料按特性可分为橡胶、纤维、塑料、高分子胶粘剂、高分子涂料和高分子基复合材料、功能高分子材料等。记忆：咸盐图像素高记忆：咸盐图像素高 1.塑料 按用途可分为通用塑料、工程塑料和特种塑料三种类型。（1）通用塑料 通用塑料一般指产量大、用途广、成型性好、价格便宜的塑料。通用塑料有四大品种，即聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）。学员专用 请勿外泄 第 5 页 共 11 页 扫码关注更多内容 （2）工程塑料 在工程塑料中又将其分为通用工程塑料和特种工程塑料两大类。通用工程塑料：聚酰胺、聚碳酸酯、聚甲醛、聚酯、聚苯醚。【例题单选】代替铜及其他有色金属制作机械、化工、电器零件，齿轮、轴承、油管、密封圈等的工程塑料是（）。A.聚乙烯 B.聚酰胺 C.聚氯乙烯 D.聚丙烯【答案】B 2.橡胶 【例题多选】下列橡胶中属于通用橡胶的是（）。A.丁苯橡胶 B.顺丁橡胶 C.天然橡胶 D.聚氨酯橡胶 E.丁腈橡胶【答案】ABC【总结】高分子材料分类 学员专用 请勿外泄 第 6 页 共 11 页 扫码关注更多内容 （二）无机非金属材料 1.普通（传统）的非金属材料 主要是指硅酸盐材料，如水泥、玻璃、陶瓷和耐火材料等。2.特种（新型）的无机非金属材料 主要有先进陶瓷、非晶态材料、人工晶体、无机涂层、无机纤维等。【例题单选】下列材料中，属于普通无机非金属材料的是（）。A.天然橡胶 B.水泥 C.聚氯乙烯 D.非晶态材料【答案】B【知识点】非金属风管 序号 类型 适用 不适用 1 玻璃纤维复合风管 中压以下的空调系统 洁净空调、酸碱性环境和防排烟系统以及相对湿度 90%以上的系统 2 酚醛复合风管 低、中压空调系统及潮湿环境 高压及洁净空调、酸碱性环境和防排烟系统 3 聚氨酯复合风管 低、中、高压洁净空调系统及潮湿环境 酸碱性环境和防排烟系统 4 硬聚氯乙烯风管 洁净室含酸碱的排风系统-记忆：秋菊打官司，维权聚硬 【例题多选】下列风管中，不适用于酸碱环境空调系统的有（）。A.酚醛复合风管 B.聚氨酯复合风管 学员专用 请勿外泄 第 7 页 共 11 页 扫码关注更多内容 C.镀锌钢板风管 D.硬聚氯乙烯风管 E.玻璃纤维复合风管【答案】ABE 2H3110132H311013 电气材料的类型及应用电气材料的类型及应用 【知识点】导线 1.导线是用来传送电能和信号的。按其性能、结构和使用特点可分为裸导线、绝缘导线等。2.裸导线 没有绝缘层、散热好，输送较大电流 【知识点】电缆 1.分类 2.电力电缆 电力电缆是用以传输和分配电能的产品。学员专用 请勿外泄 第 8 页 共 11 页 扫码关注更多内容 （1）阻燃电缆 阻燃电缆是指残焰或残灼在限定时间内能自行熄灭的电缆。阻燃电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。阻燃电缆分 A、B、C 三个类别，A 类最高。根据电缆阻燃材料的不同，阻燃电缆分为含卤阻燃电缆及无卤低烟阻燃电缆。无卤低烟电缆：优点：燃烧时产生的烟尘较少，且不会发出有毒烟雾，燃烧时的腐蚀性较低，因此对环境产生危害很小。缺点：其特性是容易吸收空气中的水分（潮解）。潮解的结果是绝缘层的体积电阻系数大幅下降。（2）耐火电缆 耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。分 AB 两种类别：A 类是在火焰温度 9501000时，能持续供电时间 90min；B 类是在火焰温度 750800时，能持续供电时间 90min。耐火电缆广泛应用于高层建筑、地铁、地下商场、大型电站及重要的工矿企业等与防火安全和消防救生有关的场所。大多用作应急电源的供电回路。（3）氧化镁电缆 优点：防火性能特佳、耐高温、防爆、载流量大、防水性能好、机械强度高、寿命长、接地性能良好 缺点：价格贵、工艺复杂、施工难度大 应用：在油灌区、重要木结构公共建筑、高温场所等耐火要求高且经济性可以接受的场合 【例题单选】无卤低烟阻燃电缆在消防灭火时的缺点是（）。A.发出有毒烟雾 学员专用 请勿外泄 第 9 页 共 11 页 扫码关注更多内容 B.产生烟尘较多 C.腐蚀性能较高 D.绝缘电阻下降【答案】D【例题单选】关于氧化镁电缆特性的说法，错误的是（）。A.氧化镁绝缘材料是无机物 B.电缆允许工作温度可达 250 C.燃烧时会发出有毒的烟雾 D.具有良好的防水和防爆性能【答案】C 3.控制电缆 控制电缆用于电气控制系统和配电装置的二次系统。二次电路的电流较小，因此芯线截面通常在 10mm2以下，控制电缆的线芯多采用铜导体，其芯线组合有同心式和对绞式。控制电缆按其绝缘层材质，分为聚氯乙烯、聚乙烯和橡胶。其中以聚乙烯电性能最好，可应用于高频线路。【例题多选】下列关于控制电缆的说法，正确的是（）。A.芯线的截面在 10mm2以下 B.线芯材质多采用铜导体 C.芯线的绞合主要采用对绞线 D.允许的工作温度为 95 度 E.绝缘层材质可采用聚乙烯【答案】ABE 4.仪表电缆 仪表电缆列表 适用范围 YVV、YVVP 仪表用电缆 仪表、仪器及其他电气设备中的 信号传输及控制线路 ZRC-YVVP、ZRC-YYJVP、ZRC-YEVP 阻燃型仪表电缆 防干扰性能高，电气性能稳定，兼有阻燃特点【例题多选】下列属于阻燃型仪表电缆的特性是（）。A.耐高压 B.防干扰 C.电气性能稳定 D.适宜于移动 E.阻燃【答案】BCE【知识点】母线槽 母线槽是由金属外壳（钢板或铝板）、导电排、绝缘材料及有关附件组成的。学员专用 请勿外泄 第 10 页 共 11 页 扫码关注更多内容 1.母线槽的分类 2.母线槽特性 类别 特点 应用 空气型母线槽 接头之间体积过大，占用了一定空间，应用较少 不能用于垂直安装，因存在烟囱效应 紧密型母线槽 优点：体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便 缺点：散热效果较差、噪声较大、防潮性能较差 可用于树干式供电系统，高层建筑的垂直输配电，防止烟囱效应；大容量母线槽 高强度母线槽 优点：机械强度好、防潮散热功能好、提高过载能力、减少磁振荡噪声、导电排截面积大 耐火型母线槽 专供消防设备电源使用、应急电源【例题单选】下列关于母线槽特点说法错误的是（）。A.紧密型母线槽具有体积小、结构紧凑、运行可靠、传输电流大、噪声较大、防潮性能较差的特点 B.空气型母线槽可用于树干式供电系统，高层建筑的垂直输配电，防止烟囱效应 C.耐火型母线槽是专供消防设备电源的使用 D.高强度母线槽相对紧密式母线槽而言，其防潮和散热功能和过载能力有提高且减少了磁振荡噪声【答案】B【知识点】绝缘材料 1.按其物理状态分类（1）气体绝缘材料：空气、氮气、二氧化硫和六氟化硫（SF6）（2）液体绝缘材料：变压器油、断路器油、电容器油、电缆油【没有柴油】学员专用 请勿外泄 第 11 页 共 11 页 扫码关注更多内容（3）固体绝缘材料：绝缘漆 2.按其化学性质不同分类（1）无机绝缘材料：云母、石棉、大理石、瓷器、玻璃和硫黄等（2）有机绝缘材料：矿物油、虫胶、树脂、橡胶、棉纱、纸、麻、蚕丝和人造丝等（3）混合绝缘材料：由无机绝缘材料和有机绝缘材料经加工后制成的各种成型绝缘材料，主要用作电器的底座、外壳等。【例题多选】下列气体中，可用作气体绝缘材料的有（）。A.二氧化碳 B.空气 C.二氧化硫 D.氮气 E.六氟化硫【答案】BCDE【例题多选】下列材料中，不属于有机绝缘材料的有（）。A.云母 B.石棉 C.硫黄 D.橡胶 E.矿物油【答案】ABC【知识点总结】
