202435-第5章-5.2-河湖疏浚工程施工技术.pdf

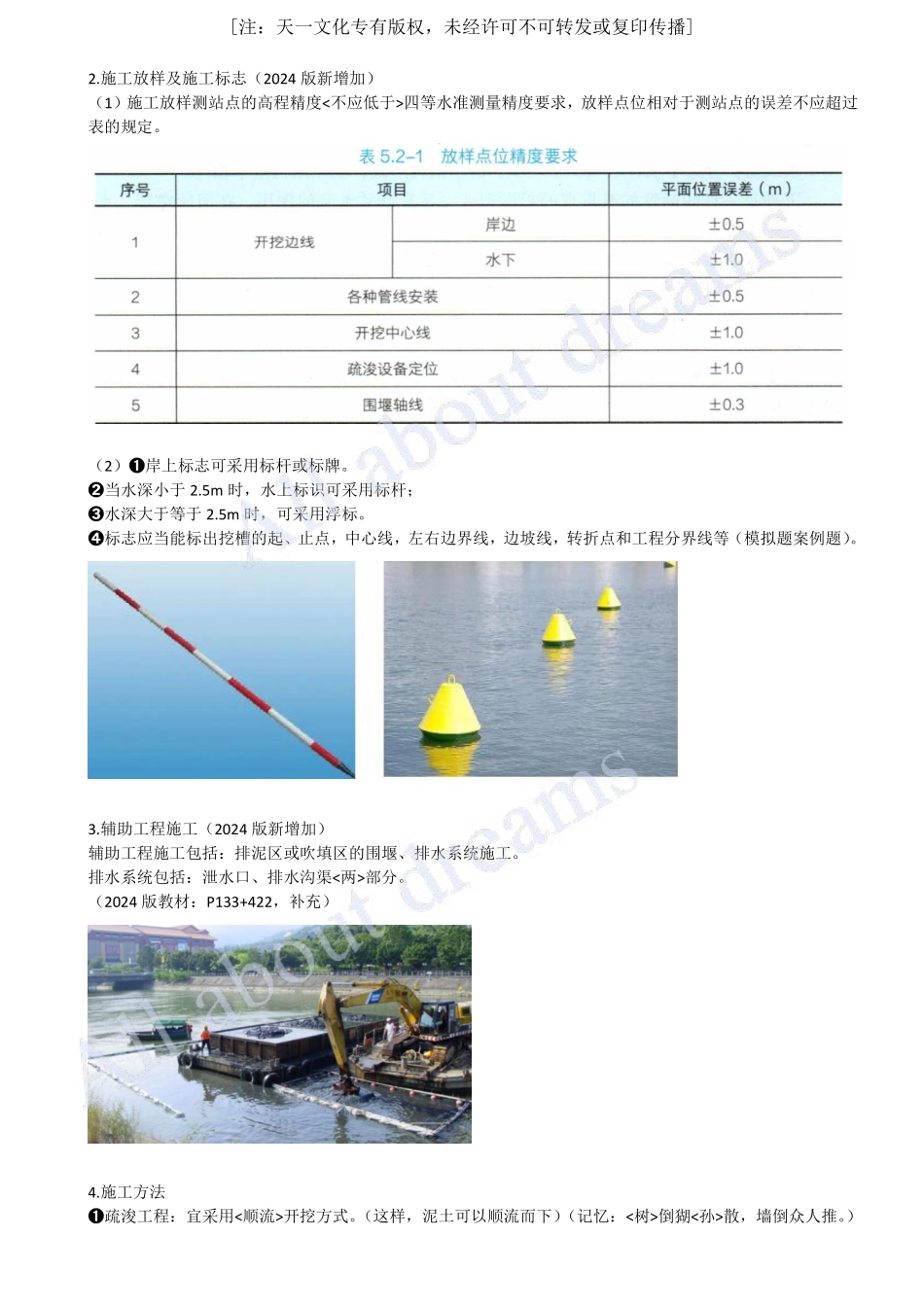

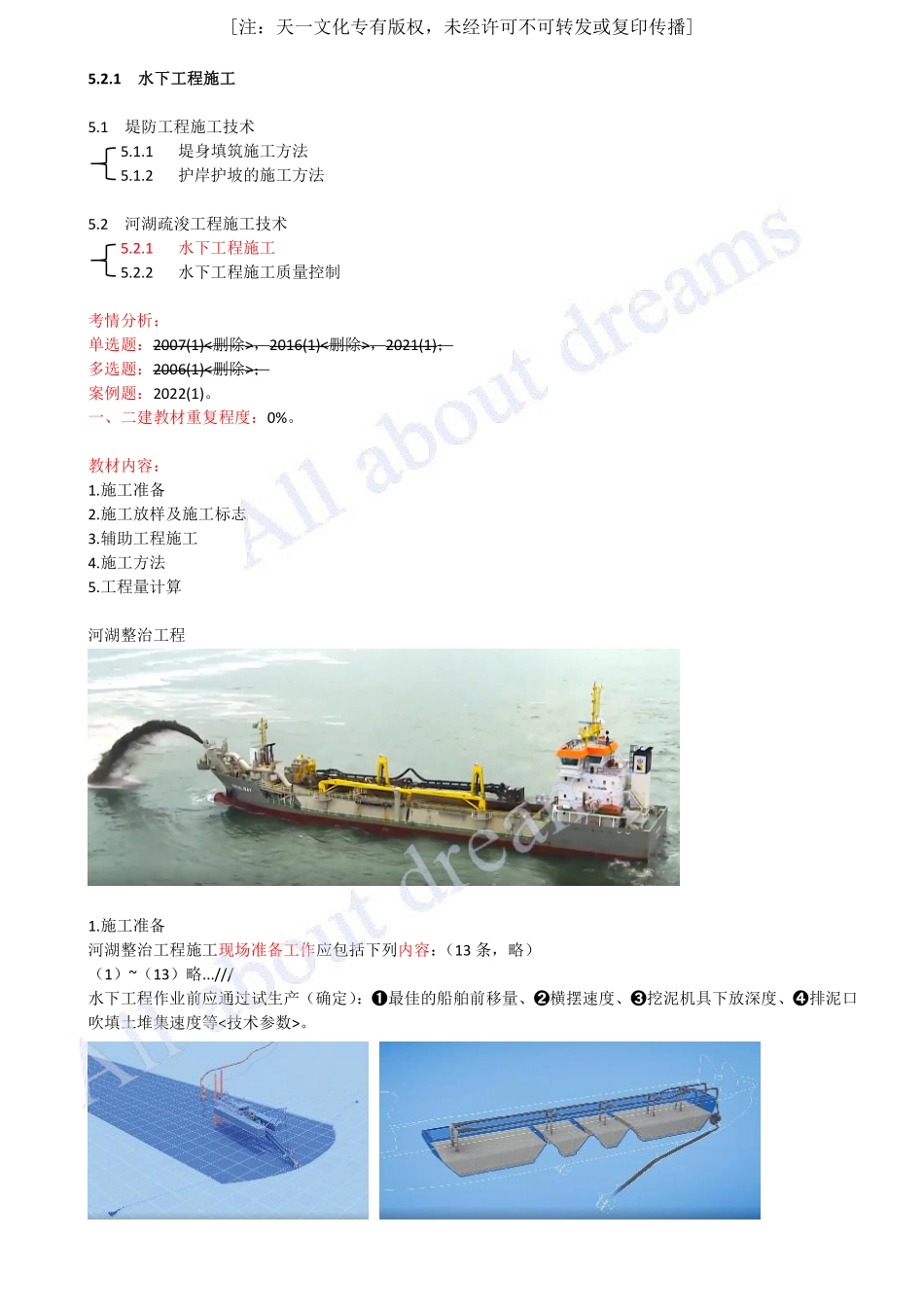

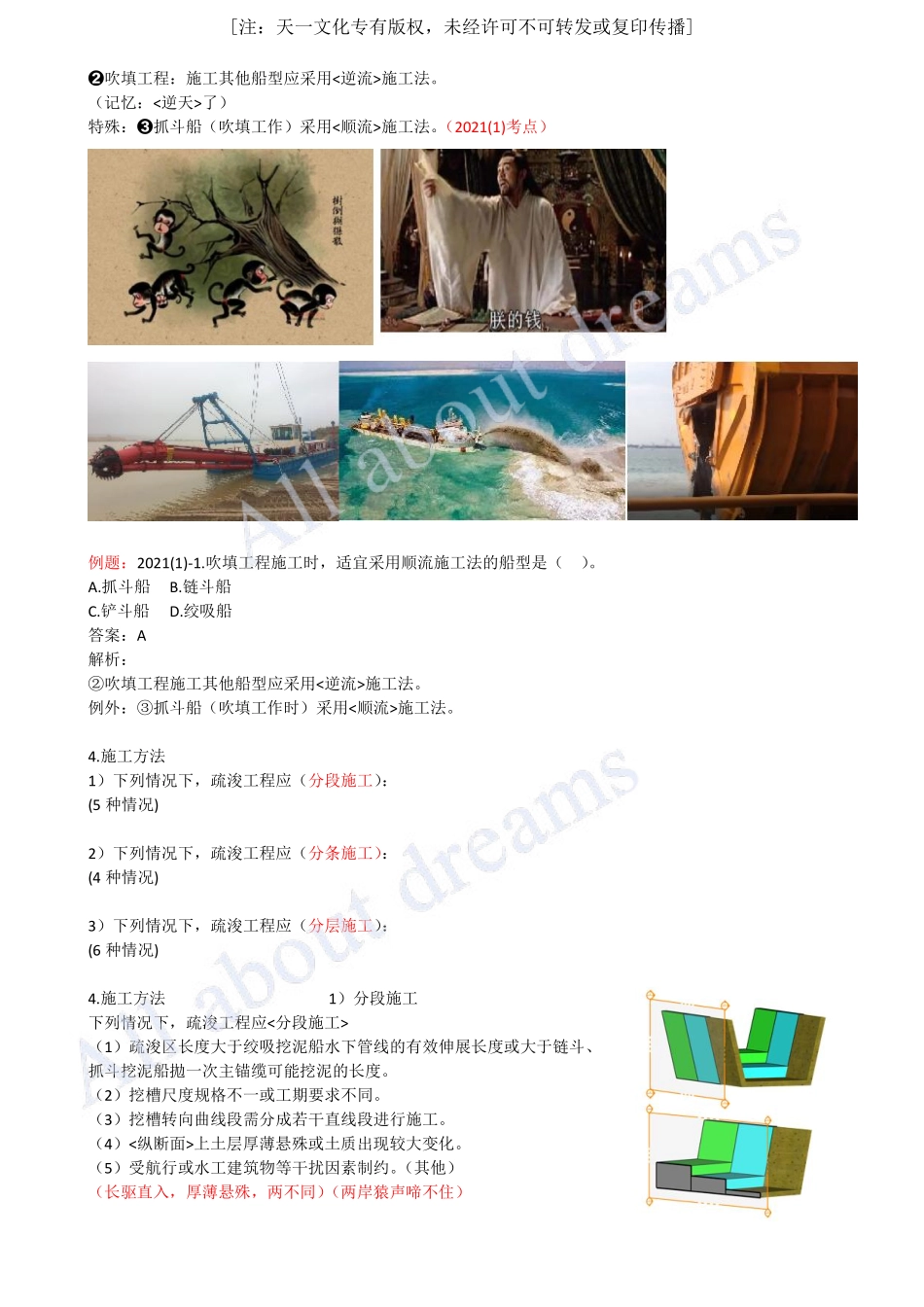

5.2.1水水下下工工程程施施工工5.1堤防工程施工技术5.1.1堤身填筑施工方法5.1.2护岸护坡的施工方法5.2河湖疏浚工程施工技术5.2.1水下工程施工5.2.2水下工程施工质量控制考情分析：单选题：2007(1)，2016(1)，2021(1)；多选题：2006(1)；案例题：2022(1)。一、二建教材重复程度：0%。教材内容：1.施工准备2.施工放样及施工标志3.辅助工程施工4.施工方法5.工程量计算河湖整治工程1.施工准备河湖整治工程施工现场准备工作应包括下列内容：（13 条，略）（1）（13）略./水下工程作业前应通过试生产（确定）：最佳的船舶前移量、横摆速度、挖泥机具下放深度、排泥口吹填土堆集速度等。注：天一文化专有版权，未经许可不可转发或复印传播2.施工放样及施工标志（2024 版新增加）（1）施工放样测站点的高程精度四等水准测量精度要求，放样点位相对于测站点的误差不应超过表的规定。（2）岸上标志可采用标杆或标牌。当水深小于 2.5m 时，水上标识可采用标杆；水深大于等于 2.5m 时，可采用浮标。标志应当能标出挖槽的起、止点，中心线，左右边界线，边坡线，转折点和工程分界线等（模拟题案例题）。3.辅助工程施工（2024 版新增加）辅助工程施工包括：排泥区或吹填区的围堰、排水系统施工。排水系统包括：泄水口、排水沟渠部分。（2024 版教材：P133+422，补充）4.施工方法疏浚工程：宜采用开挖方式。（这样，泥土可以顺流而下）（记忆：倒猢散，墙倒众人推。）注：天一文化专有版权，未经许可不可转发或复印传播吹填工程：施工其他船型应采用施工法。（记忆：了）特殊：抓斗船（吹填工作）采用施工法。（2021(1)考点）例题：2021(1)-1.吹填工程施工时，适宜采用顺流施工法的船型是（）。A.抓斗船B.链斗船C.铲斗船D.绞吸船答案：A解析：吹填工程施工其他船型应采用施工法。例外：抓斗船（吹填工作时）采用施工法。4.施工方法1）下列情况下，疏浚工程应（分段施工）：(5 种情况)2）下列情况下，疏浚工程应（分条施工）：(4 种情况)3）下列情况下，疏浚工程应（分层施工）：(6 种情况)4.施工方法1）分段施工下列情况下，疏浚工程应（1）疏浚区长度大于绞吸挖泥船水下管线的有效伸展长度或大于链斗、抓斗挖泥船拋一次主锚缆可能挖泥的长度。（2）挖槽尺度规格不一或工期要求不同。（3）挖槽转向曲线段需分成若干直线段进行施工。（4）上土层厚薄悬殊或土质出现较大变化。（5）受航行或水工建筑物等干扰因素制约。（其他）（长驱直入，厚薄悬殊，两不同）（两岸猿声啼不住）注：天一文化专有版权，未经许可不可转发或复印传播4.施工方法2）分条施工下列情况下，疏浚工程应：（1）疏浚区宽度大于挖泥船一次最大挖宽。（宽）（2）疏浚区土层厚薄悬殊。（厚薄悬殊）（3）挖槽横断面为复合式。（不同）（4）应急排洪、通水、通航工程。（急）分条施工时，应按照“远土近调、近土远调”的原则，依次由远到近或由近到远分条开挖。（会计，厚薄悬殊，一不同）（轻舟已过万重山）4.施工方法3）分层施工（2022(1)案例）（1）疏浚区泥层厚度大于挖泥船一次可能疏挖的厚度。（2）疏浚区内存在水上开挖土方。（不同）（3）工程对边坡质量要求较高或为复式边坡。（不同）（4）疏浚区垂直方向土质变化较大，需更换挖泥机具或对不同土质存放有不同要求。（不同）（5）合同要求分期达到设计深度。（深）（6）紧急的疏洪、引水工程。（急）（深深急，三不同）（升升级，三不同）分层施工应遵循“上层厚、下层薄”的原则。例题（模拟题）：下列（）情况下，疏浚工程应分条施工。A.疏浚区宽度大于挖泥船一次最大挖宽B.疏浚区横断面土层厚薄悬殊C.挖槽横断面为复合式D.应急排洪、通水、通航工程E.合同要求分期达到设计深度答案：ABCD解析：下列情况下，疏浚工程应：（1）疏浚区宽度大于挖泥船一次最大挖宽。（2）疏浚区土层厚薄悬殊。（3）挖槽横断面为复合式。（4）应急排洪、通水、通航工程。5.工程量计算疏浚工程量如以水下方计算工程量，应为：设计断面方量、计算超宽、计算超深工程量（之和），并应分别列出。（模拟题）5.工程量计算吹填工程量吹填工程量按吹填土方量计算时，应为设计吹填方量、设计允许超填方量、地基沉降量（之和）。超填厚度不应大于 0.2m，吹填土流失量也应计算并列出；按取土量计算工程量时，吹填工程量应疏浚工程的规定执行。小结：一看尽长安花1.施工准备【模】2.施工放样及施工标志【新】注：天一文化专有版权，未经许可不可转发或复印传播3.辅助工程施工【新】4.施工方法【21】【案例】【22】5.工程量计算【模】6.以前与疏浚有关的分类【06、07、16】5.2.2水水下下工工程程施施工工质质量量控控制制5.1堤防工程施工技术5.1.1堤身填筑施工方法5.1.2护岸护坡的施工方法5.2河湖疏浚工程施工技术5.2.1水下工程施工5.2.2水下工程施工质量控制考情分析：单选题：2021(1)；多选题：2013(1)；案例题：无。一、二建教材重复程度：0%。教材内容：1.疏浚断面控制2.欠挖与回淤控制3.其他要求1.疏浚断面控制（1）（横）断面中心线偏移1.0m。（2）应以为主检验测量，必要时进行测量。横断面测量间距应与原始地形测量相一致，纵断面测量间距视河道宽度及工程重要性确定，可取横断面间距的 12 倍。纵、横断面边坡处测点间距宜为 25m，槽底范围内宜为 510m。（记忆，点点范围：2510m）监理单位复核检验测量点数：平行检测，5%；跟踪检测，10%。注：天一文化专有版权，未经许可不可转发或复印传播（3）可以多挖：断面开挖应符合设计要求，断面每边允许超宽值和测点允许超深值应符合规范要求。（4）特殊情况可以少挖：水下断面边坡按开挖时，应控制在 1.01.5。（超欠比：工程用专有名词。以设计开挖轮廓线为基准，实际开挖的断面在基准线以外的部分称为超挖，在基准线以内的部分称为欠挖。）2.欠挖与回淤控制（1）少挖过分了局部欠挖如超出下列规定时，应进行处理：欠挖厚度小于设计水深的 5%，且不大于 0.3m（0.3m）。横向浅埂长度小于设计底宽的 5%，且不大于 2.0m（2m）。纵向浅埂长度小于 2.5m（2.5m）。一处超挖面积不大于 5.0m2（5.0m2）。这段话，太“南”理解了，其实就是负负得正。（埂面积，横二竖二是个“井”，2m2.5m5m2）（2）对冲刷或回淤比较严重，难以满足上述控制指标的疏浚工程，应根据具体情况按合同规定的质量标准执行。略./例题：2013(1)-25（改编）.关于疏浚工程断面质量控制标准的说法，正确的有（）。A.横断面中心线偏移不得大于 1.5mB.水下横断面边坡按台阶形开挖时，允许下超上欠，超欠比应控制在 11.5C.局部欠挖部位的欠挖厚度小于设计水深的 5%，且不大于 30cmD.横向浅埂长度小于设计底宽的 5%，且不大于 2.0mE.纵、横断面边坡处测点间距宜为 25m，槽底范围内宜为 510m答案：CDE解析：A 选项中，横断面中心线偏移不得大于（1m）；B 选项中，水下断面边坡按开挖时，（不允许）下超上欠，应控制在 1.01.5。3.其他要求（1）（2）（3），略./3.其他要求（4）几个时间（2021(1)考点）监理审查复核，完成单元工程施工质量评定。如委托有资质的第三方检测单位，在工程完工后对完工工程进行抽样检测。项目法人提出验收申请，验收主持单位应在工程完工及时组织验收。项目法人应与施工单位在内专人负责工程的交接工作。注：天一文化专有版权，未经许可不可转发或复印传播例题：2021(1)-10.疏浚工程完工验收后，项目法人与施工单位完成工程交接工作的时间应控制在（）个工作日内。A.7B.14C.30D.60答案：C解析：工程完工验收后项目法人应与施工单位在 30 个工作日内专人负责工程的交接工作，交接过程应有完整的文字记录，双方交接负责人签字。小结：一看尽长安花1.疏浚断面控制【13】2.欠挖与回淤控制【13】3.其他要求（时间）【21】注：天一文化专有版权，未经许可不可转发或复印传播
