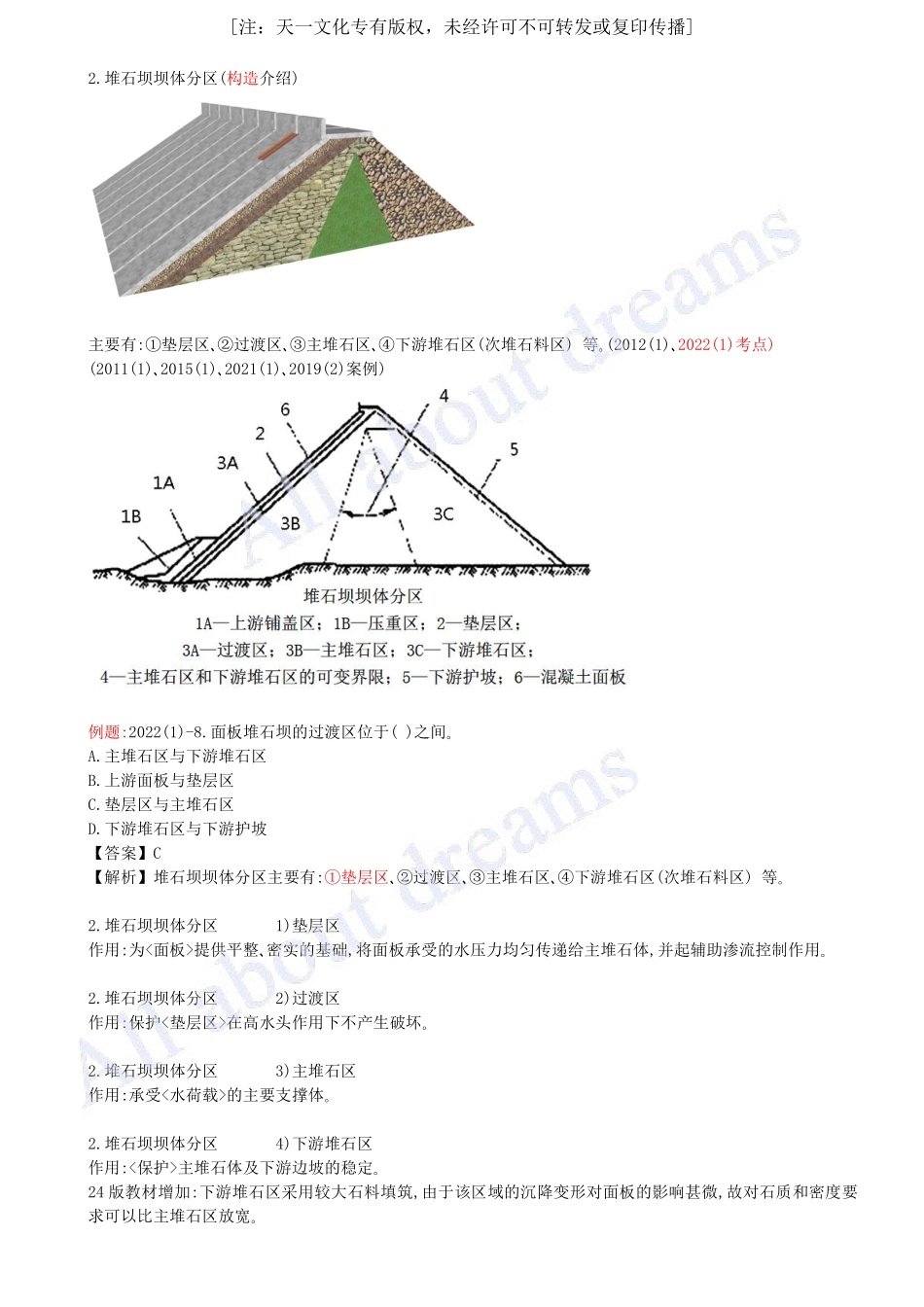

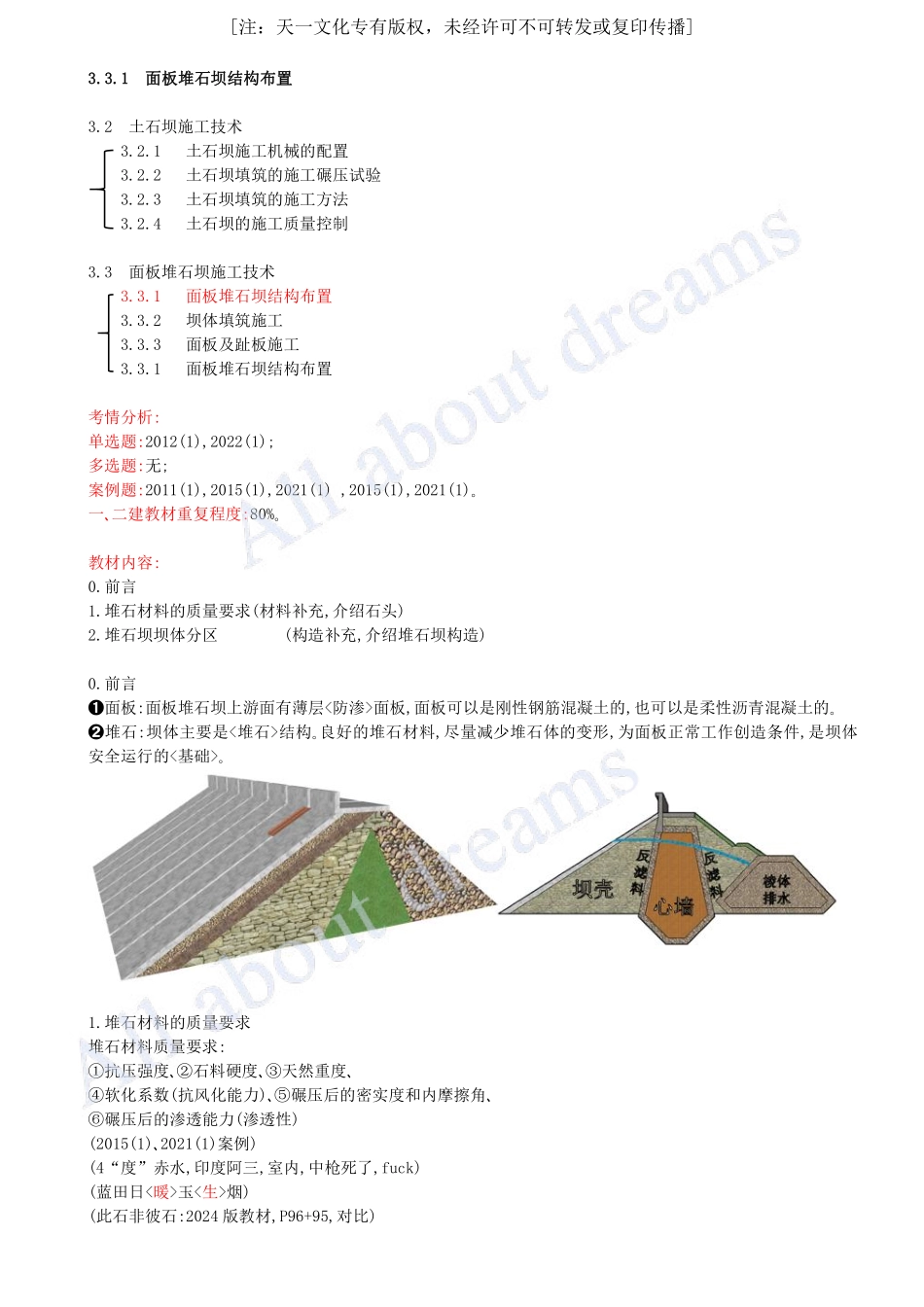

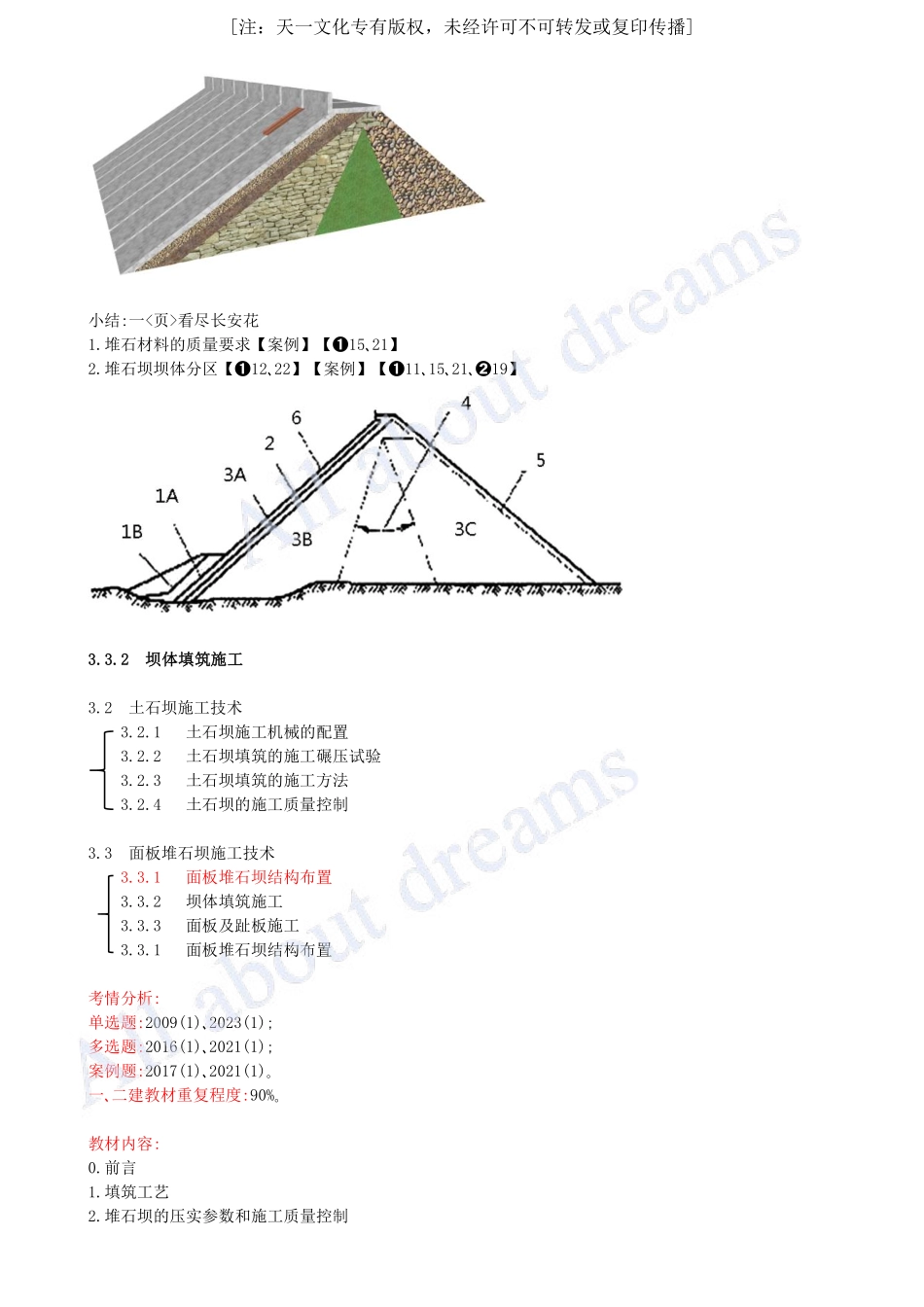

3 3.3 3.1 1面面板板堆堆石石坝坝结结构构布布置置3.2土石坝施工技术3.2.1土石坝施工机械的配置3.2.2土石坝填筑的施工碾压试验3.2.3土石坝填筑的施工方法3.2.4土石坝的施工质量控制3.3面板堆石坝施工技术3.3.1面板堆石坝结构布置3.3.2坝体填筑施工3.3.3面板及趾板施工3.3.1面板堆石坝结构布置考情分析:单选题:2012(1),2022(1);多选题:无;案例题:2011(1),2015(1),2021(1),2015(1),2021(1)一二建教材重复程度:80%教材内容:0.前言1.堆石材料的质量要求(材料补充,介绍石头)2.堆石坝坝体分区(构造补充,介绍堆石坝构造)0.前言面板:面板堆石坝上游面有薄层面板,面板可以是刚性钢筋混凝土的,也可以是柔性沥青混凝土的堆石:坝体主要是结构良好的堆石材料,尽量减少堆石体的变形,为面板正常工作创造条件,是坝体安全运行的1.堆石材料的质量要求堆石材料质量要求:抗压强度石料硬度天然重度软化系数(抗风化能力)碾压后的密实度和内摩擦角碾压后的渗透能力(渗透性)(2015(1)2021(1)案例)(4“度”赤水,印度阿三,室内,中枪死了,fuck)(蓝田日玉烟)(此石非彼石:2024 版教材,P96+95,对比)注：天一文化专有版权，未经许可不可转发或复印传播2.堆石坝坝体分区(构造介绍)主要有:垫层区过渡区主堆石区下游堆石区(次堆石料区)等(2012(1)2022(1)考点)(2011(1)2015(1)2021(1)2019(2)案例)例题:2022(1)-8.面板堆石坝的过渡区位于()之间A.主堆石区与下游堆石区B.上游面板与垫层区C.垫层区与主堆石区D.下游堆石区与下游护坡【答案】C【解析】堆石坝坝体分区主要有:垫层区过渡区主堆石区下游堆石区(次堆石料区)等2.堆石坝坝体分区1)垫层区作用:为提供平整密实的基础,将面板承受的水压力均匀传递给主堆石体,并起辅助渗流控制作用2.堆石坝坝体分区2)过渡区作用:保护在高水头作用下不产生破坏2.堆石坝坝体分区3)主堆石区作用:承受的主要支撑体2.堆石坝坝体分区4)下游堆石区作用:主堆石体及下游边坡的稳定24 版教材增加:下游堆石区采用较大石料填筑,由于该区域的沉降变形对面板的影响甚微,故对石质和密度要求可以比主堆石区放宽注：天一文化专有版权，未经许可不可转发或复印传播小结:一看尽长安花1.堆石材料的质量要求【案例】【1521】2.堆石坝坝体分区【1222】【案例】【11152119】3 3.3 3.2 2坝坝体体填填筑筑施施工工3.2土石坝施工技术3.2.1土石坝施工机械的配置3.2.2土石坝填筑的施工碾压试验3.2.3土石坝填筑的施工方法3.2.4土石坝的施工质量控制3.3面板堆石坝施工技术3.3.1面板堆石坝结构布置3.3.2坝体填筑施工3.3.3面板及趾板施工3.3.1面板堆石坝结构布置考情分析:单选题:2009(1)2023(1);多选题:2016(1)2021(1);案例题:2017(1)2021(1)一二建教材重复程度:90%教材内容:0.前言1.填筑工艺2.堆石坝的压实参数和施工质量控制注：天一文化专有版权，未经许可不可转发或复印传播导入:0.前言堆石体填筑的施工(质量控制)关键是要对和进行有效控制(也就是控制“怎么压(葡萄牙)”和压完后”怎么查“的问题)(教材的编写时非线性的编写,教材的顺序是 D-P-CA)1.填筑工艺(介绍“怎么铺压”的问题)(D)(1)堆石料怎么铺:坝体堆石料铺筑宜采用,必要时可采用自卸汽车后退法与进占法结合卸料(葡萄)(2)垫层料怎么铺怎么压:摊铺多用,以减轻物料的分离(葡萄)采用:斜坡振动碾液压平板振动器压实(牙)注：天一文化专有版权，未经许可不可转发或复印传播进占法,优点:减轻了推土机的摊平工作量,使堆石填筑速度加快;缺点:轮胎磨损较严重,有分离现象后退法,优点:减轻轮胎磨损;缺点:摊平工作量大,且影响施工进度进占法后退法（2021(1)考点）例题:2021(1)-23.关于土石坝施工的说法,正确的有()A.进占法时,自卸汽车与推土机不在同一高程B.后退法时,自卸汽车与推土机在同一高程C.垫层料的摊铺宜采用后退法D.堆石料碾压采用羊脚碾E.石料粒径不应超过压实层厚度【答案】CE【解析】“进”字第一笔,是什么?所以,自卸汽车与推土机在同一高程;“后”字第一笔,是什么?所以,自卸汽车与推土机不在同一高程进占法后退法1.填筑工艺(3)堆石料怎么压:坝体堆石料碾压应采用平碾,其工作质量不小于 10t高坝宜采用重型振动碾,振动碾行进速度宜小于 3km/h各碾压段之间的搭接不应小于 1.0m(牙)(4)压实问题怎么办:压实过程中,有时表层现象,采用斜坡碾压与砂浆固坡相结合的施工方法(牙)注：天一文化专有版权，未经许可不可转发或复印传播2.堆石坝的压实参数和施工质量控制1)压实参数堆石坝的压实参数:碾重行车速率铺料厚度加水量碾压遍数(2017(1)2021(1)2019(2)案例)对比:土料填筑压实参数:碾压机具的重量含水量碾压遍数及铺土厚度等,对于振动碾还应包括振动频率及行走速率等2.堆石坝的压实参数和施工质量控制2)质量控制(CA)堆石坝施工质量控制(5 条)(CA)(1)坝料压实质量检查,应采用:碾压参数干密度(孔隙率)等参数控制,以控制为主(施工前和施工后)(2)铺料厚度碾压遍数加水量等碾压参数应符合,铺料厚度应每层测量,其误差不宜超过的 10%(施工前)(3)坝料压实检查项目取样次数见表坝料压实检查项目、取样次数见表。坝料检查项目取样次数垫层料坝面干密度、颗粒级配1 次/（5001000m）上游坡面干密度、颗粒级配1 次/（15003000m）小区干密度、颗粒级配1 次/（13 层）过渡料干密度、颗粒级配1 次/（10005000m）砂砾料干密度、颗粒级配1 次/（10005000m），每层不小于 10 点堆石料干密度、颗粒级配（2021(1)案例）（大家都对）1 次/（500050000m）（2021(1)案例）堆石坝施工质量控制(5 条)(CA)(4)坝料压实检查方法(2016(1)2023(1)2022(2B)考点,2017(1)案例)干密度检测方法试坑直径厚度垫层料挖坑灌水（砂）法核子密度仪法最大料径的 4 倍碾压层厚过渡料挖坑灌水（砂）法最大料径的 34 倍碾压层厚堆石料压实挖坑灌水（砂）法最大料径的 23 倍最大不超过 2 米碾压层厚例题 1:2016(1)-22.混凝土面板堆石坝的垫层料压实干密度测量方法有()A.环刀法B.挖坑灌水法C.挖坑灌砂法D.试坑法E.核子密度仪法【答案】BCE【解析】垫层料压实干密度测量方法有挖坑灌水法挖坑灌砂法核子密度仪法注：天一文化专有版权，未经许可不可转发或复印传播例题 2:2023(1)-5.采用挖坑灌水(砂)法检测面板堆石坝堆石料压实干密度时,试坑深度为()A.碾压层厚B.1/3 碾压层厚C.1/2 碾压层厚D.1.5 倍碾压层厚【解析】A【解析】试坑厚度为碾压层厚堆石坝施工质量控制(5 条)(CA)(5)测定的干密度,其平均值不小于设计值,标准差不宜大于 50g/m当样本数小于 20 组时,应按合格率不小于90%,不合格点的干密度不低于设计干密度的 95%控制(类似质量评定)小结:(一看尽长安花)1.填筑工艺【2116】2.压实参数和质量控制(压实参数)【案例】【172119】2.压实参数和质量控制(质量控制)【0916231422B23A】【案例】【1721】注：天一文化专有版权，未经许可不可转发或复印传播
