202405-第1章-1.2-水利水电工程设计（二）.pdf

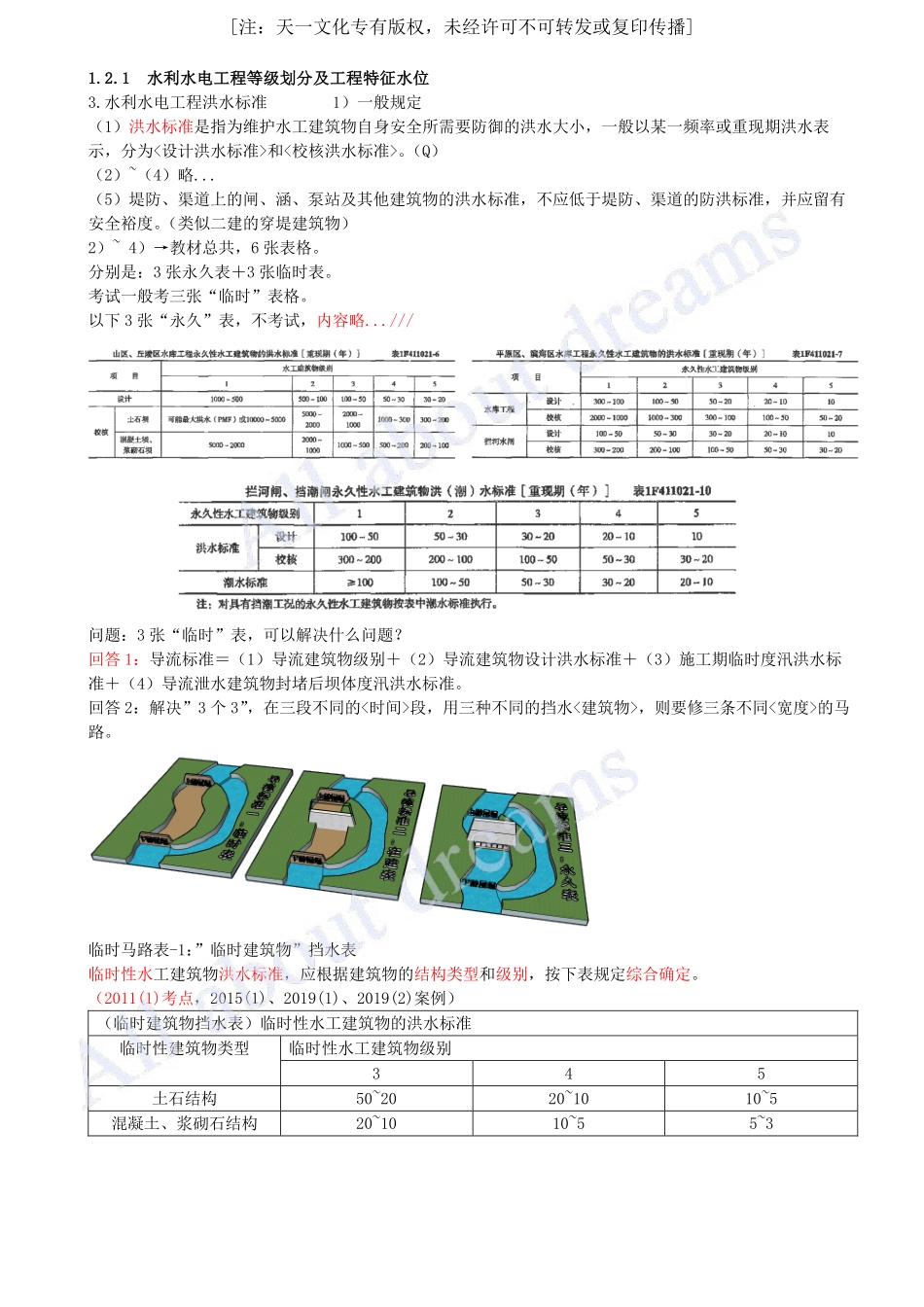

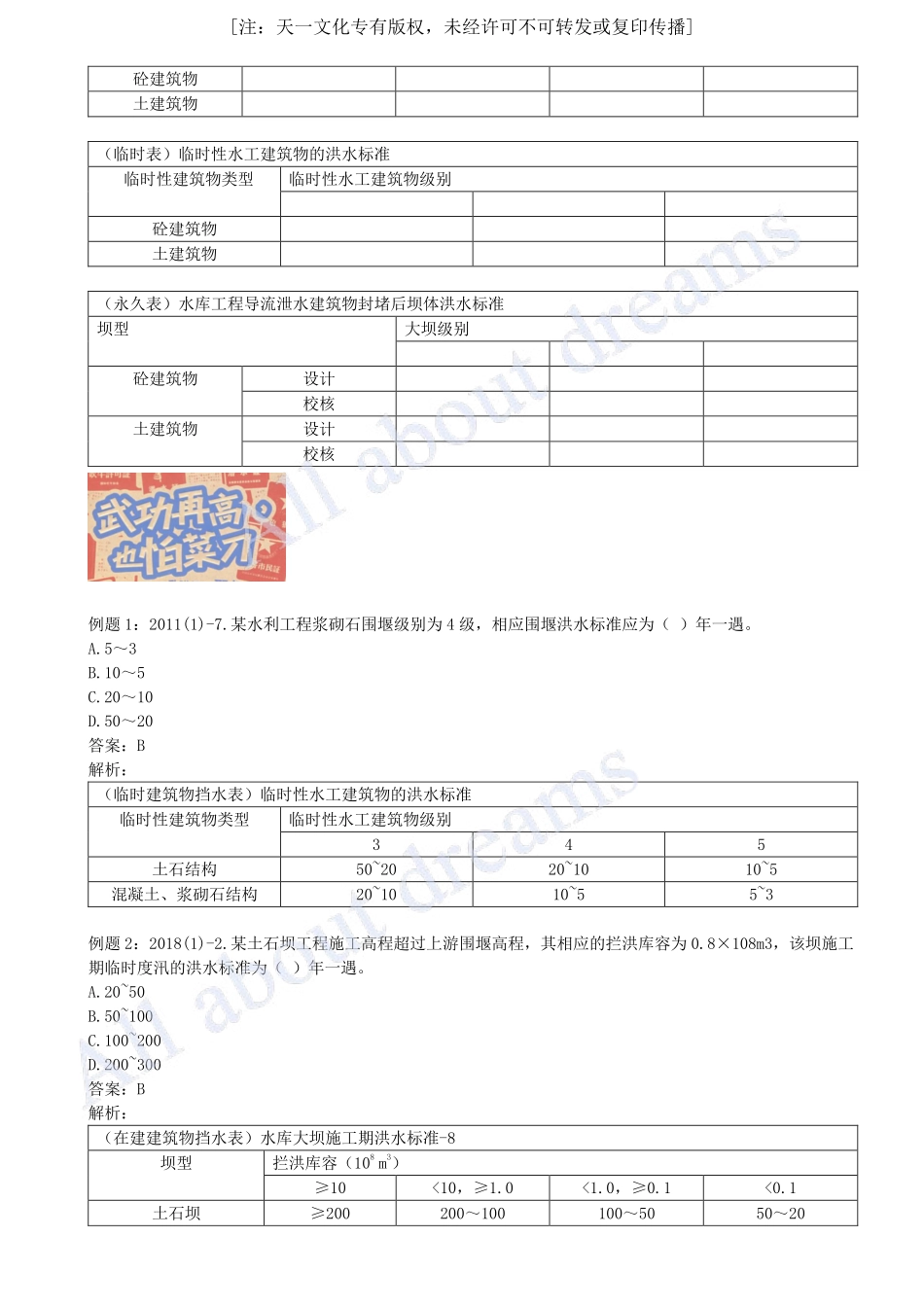

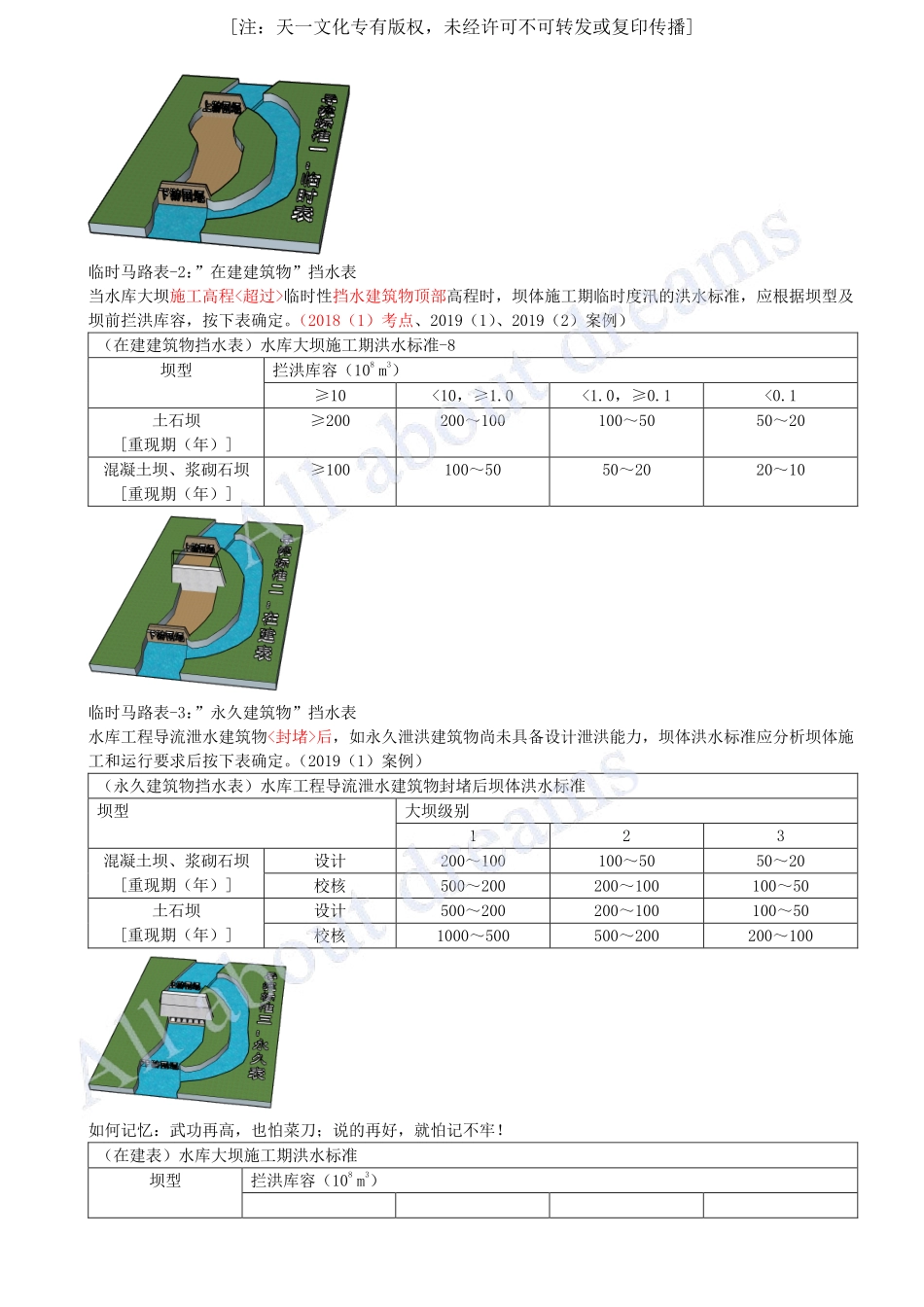

1.2.1 1.2.1 水利水电工程等级划分及工程特征水位水利水电工程等级划分及工程特征水位 3.水利水电工程洪水标准 1）一般规定（1）洪水标准是指为维护水工建筑物自身安全所需要防御的洪水大小，一般以某一频率或重现期洪水表示，分为和。（Q）（2）（4）略.（5）堤防、渠道上的闸、涵、泵站及其他建筑物的洪水标准，不应低于堤防、渠道的防洪标准，并应留有安全裕度。（类似二建的穿堤建筑物）2）4）教材总共，6 张表格。分别是：3 张永久表3 张临时表。考试一般考三张“临时”表格。以下 3 张“永久”表，不考试，内容略./问题：3 张“临时”表，可以解决什么问题？回答 1：导流标准（1）导流建筑物级别（2）导流建筑物设计洪水标准（3）施工期临时度汛洪水标准（4）导流泄水建筑物封堵后坝体度汛洪水标准。回答 2：解决”3 个 3”，在三段不同的段，用三种不同的挡水，则要修三条不同的马路。临时马路表-1：”临时建筑物”挡水表 临时性水工建筑物洪水标准，应根据建筑物的结构类型和级别，按下表规定综合确定。（2011(1)考点，2015(1)、2019(1)、2019(2)案例）（临时建筑物挡水表）临时性水工建筑物的洪水标准 临时性建筑物类型 临时性水工建筑物级别 3 4 5 土石结构 5020 2010 105 混凝土、浆砌石结构 2010 105 53 注：天一文化专有版权，未经许可不可转发或复印传播 临时马路表-2：”在建建筑物”挡水表 当水库大坝施工高程临时性挡水建筑物顶部高程时，坝体施工期临时度汛的洪水标准，应根据坝型及坝前拦洪库容，按下表确定。（2018（1）考点、2019（1）、2019（2）案例）（在建建筑物挡水表）水库大坝施工期洪水标准-8 坝型 拦洪库容（108 m3）10 10，1.0 1.0，0.1 0.1 土石坝 重现期（年）200 200100 10050 5020 混凝土坝、浆砌石坝 重现期（年）100 10050 5020 2010 临时马路表-3：”永久建筑物”挡水表 水库工程导流泄水建筑物后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体洪水标准应分析坝体施工和运行要求后按下表确定。（2019（1）案例）（永久建筑物挡水表）水库工程导流泄水建筑物封堵后坝体洪水标准 坝型 大坝级别 1 2 3 混凝土坝、浆砌石坝 重现期（年）设计 200100 10050 5020 校核 500200 200100 10050 土石坝 重现期（年）设计 500200 200100 10050 校核 1000500 500200 200100 如何记忆：武功再高，也怕菜刀；说的再好，就怕记不牢！（在建表）水库大坝施工期洪水标准 坝型 拦洪库容（108 m3）注：天一文化专有版权，未经许可不可转发或复印传播砼建筑物 土建筑物 （临时表）临时性水工建筑物的洪水标准 临时性建筑物类型 临时性水工建筑物级别 砼建筑物 土建筑物 （永久表）水库工程导流泄水建筑物封堵后坝体洪水标准 坝型 大坝级别 砼建筑物 设计 校核 土建筑物 设计 校核 例题 1：2011(1)-7.某水利工程浆砌石围堰级别为 4 级，相应围堰洪水标准应为（）年一遇。A.53 B.105 C.2010 D.5020 答案：B 解析：（临时建筑物挡水表）临时性水工建筑物的洪水标准 临时性建筑物类型 临时性水工建筑物级别 3 4 5 土石结构 5020 2010 105 混凝土、浆砌石结构 2010 105 53 例题 2：2018(1)-2.某土石坝工程施工高程超过上游围堰高程，其相应的拦洪库容为 0.8108m3，该坝施工期临时度汛的洪水标准为（）年一遇。A.2050 B.50100 C.100200 D.200300 答案：B 解析：（在建建筑物挡水表）水库大坝施工期洪水标准-8 坝型 拦洪库容（108 m3）10 10，1.0 1.0，0.1 0.1 土石坝 200 200100 10050 5020 注：天一文化专有版权，未经许可不可转发或复印传播重现期（年）混凝土坝、浆砌石坝 重现期（年）100 10050 5020 2010 例题 3：（模拟题）.某 1 级土石坝导流泄水建筑物封堵期间，进口临时挡水设施的设计水位的洪水标准应为（）年一遇。A.2050 B.50100 C.100200 D.200500 答案：D 解析：（永久建筑物挡水表）水库工程导流泄水建筑物封堵后坝体洪水标准 坝型 大坝级别 1 2 3 混凝土坝、浆砌石坝 重现期（年）设计 200100 10050 5020 校核 500200 200100 10050 土石坝 重现期（年）设计 500200 200100 10050 校核 1000500 500200 200100 4.水利水电工程抗震设防标准 水工建筑物的工程抗震设防类别，应根据其重要性和工程场地基本烈度按下表确定。（2014(1)考点）工程抗震设防类别 工程抗震设防类别 建筑物级别 场地基本烈度 甲 1（壅水和重要泄水）乙 1（非壅水），2（壅水）丙 2（非壅水），3 丁 4、5 注：重要泄水建筑物是指其失效可能危及壅水建筑物安全的泄水建筑物。记忆：甲乙丙丁，一二三四，六六七七。工程抗震设防类别 工程抗震设防类别 建筑物级别 场地基本烈度 甲 1 乙 2 丙 3 丁 4、5 例题：2014(1)-1.某水闸工程建筑物级别为 1 级，场地基本烈度为度，其抗震设防类别应为（）。A.甲 B.乙 C.丙 D.丁 答案：B 注：天一文化专有版权，未经许可不可转发或复印传播解析：工程抗震设防类别 工程抗震设防类别 建筑物级别 场地基本烈度 甲 1（壅水和重要泄水）乙 1（非壅水），2（壅水）丙 2（非壅水），3 丁 4、5 5.水库特征水位及特征库容 水库特征水位和相应库容示意图（2012(1)、2017(1)、2019(1)、2022(1B)、2023(1)考点）5.水库特征水位及特征库容 1）水库的特征水位（1）校核洪水位。时在坝前达到的最高水位。（2）设计洪水位。时在坝前达到的最高水位。（3）防洪高水位。水库遇下游保护对象的设计洪水时在坝前达到的最高水位。（4）正常蓄水位（正常高水位、设计蓄水位、兴利水位）。水库在正常运用的情况下，为满足设计的兴利要求在供水期开始时应蓄到的最高水位。（5）防洪限制水位（汛前限制水位）。水库在汛期允许兴利的上限水位，也是水库汛期防洪运用时的起调水位。（6）死水位。水库在正常运用的情况下，允许消落到的最低水位。它在取水口之上并保证取水口有一定的淹没深度。5.水库特征水位及特征库容 2）水库特征库容（1）静库容。坝前某一特征水位水平面以下的水库容积。（2）总库容。最高洪水位以下的水库静库容（2019(1)、2022(1B)、2023(1)考点）。（3）防洪库容。防洪高水位至防洪限制水位之间的水库容积。用以控制洪水，满足水库下游防护对象的防护要求（2021（1）考点）。（4）调洪库容。校核洪水位至防洪限制水位之间的水库容积。（5）兴利库容（有效库容、调节库容）。正常蓄水位至死水位之间的水库容积。用以调节径流，按兴利要求提供水库的供水量或水电站的流量。（2012（1）、2017（1）考点）（6）重叠库容（共用库容、结合库容）。指防洪库容与兴利库容重叠部分的库容，是正常蓄水位至防洪限制水位之间汛期用于蓄洪、非汛期用于兴利的水库容积。（7）死库容（垫底库容）。指死水位以下的水库容积。一般用于容纳水库淤沙、抬高坝前水位和库区水深。在正常运用中不调节径流，也不放空。例题 1：2023(1)-2.水库总库容所对应的特征水位是（）。注：天一文化专有版权，未经许可不可转发或复印传播A.正常蓄水位 B.防洪高水位 C.设计洪水位 D.校核洪水位 答案：D 解析：总库容。指最高洪水位以下的水库静库容。它是一项表示水库工程规模的代表性指标，可作为划分水库工程等别及建筑物级别，确定工程安全标准的重要依据。例题 2：2012(1)-1.兴利库容是水库死水位与（）之间的库容。A.校核洪水位 B.正常蓄水位 C.防洪高水位 D.设计洪水位 答案：B 解析：例题 3：2017(1)-2.某水库特征水位示意图如下，h 是指（）。A.正常蓄水位 B.设计洪水位 C.防洪高水位 D.校核洪水位 答案：A 注：天一文化专有版权，未经许可不可转发或复印传播解析：小结：（一小结：（一生转战生转战三三千千题）题）背、背、背 注：天一文化专有版权，未经许可不可转发或复印传播 注：天一文化专有版权，未经许可不可转发或复印传播
