第5讲机电工程测量技术2(1).pdf

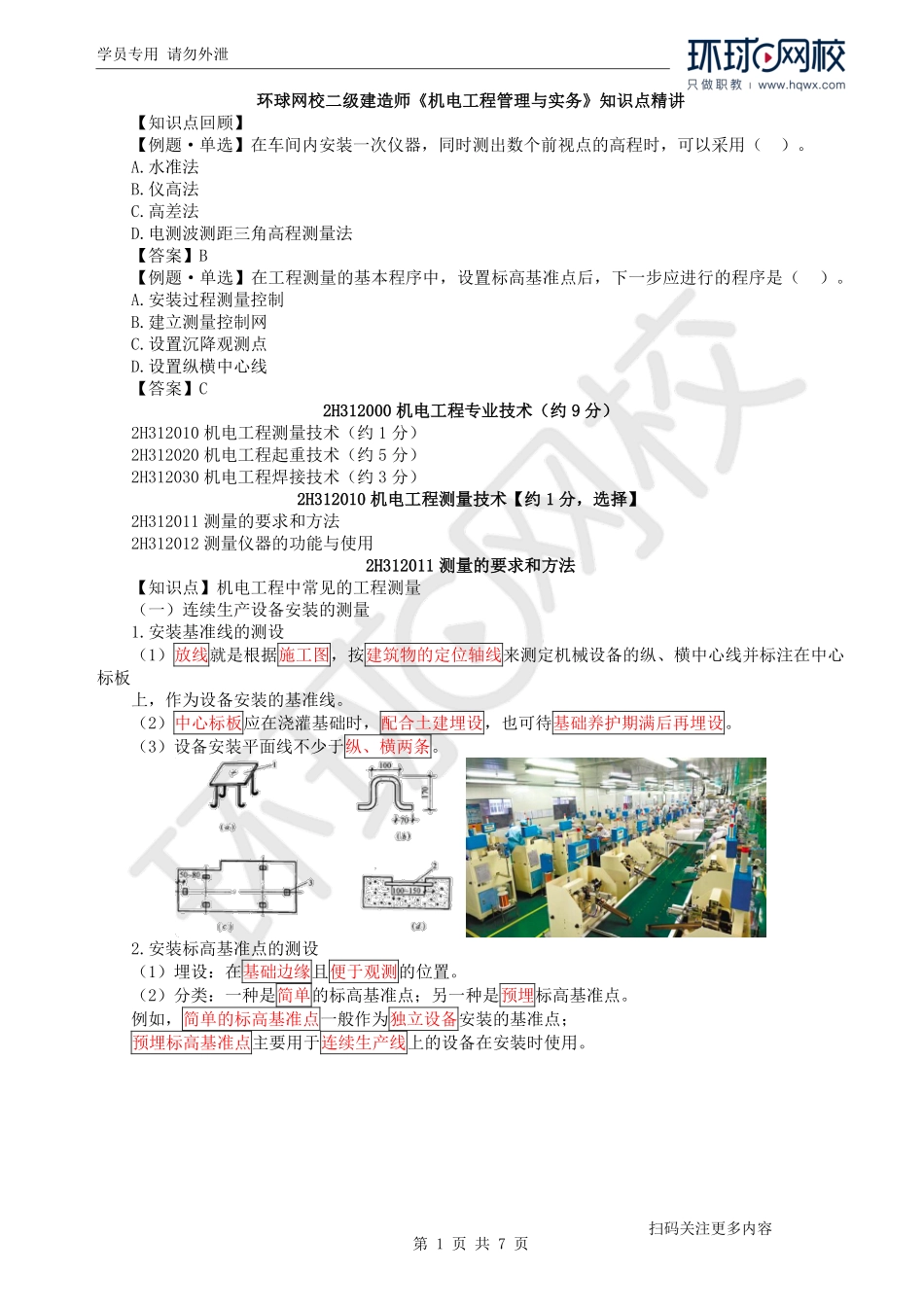

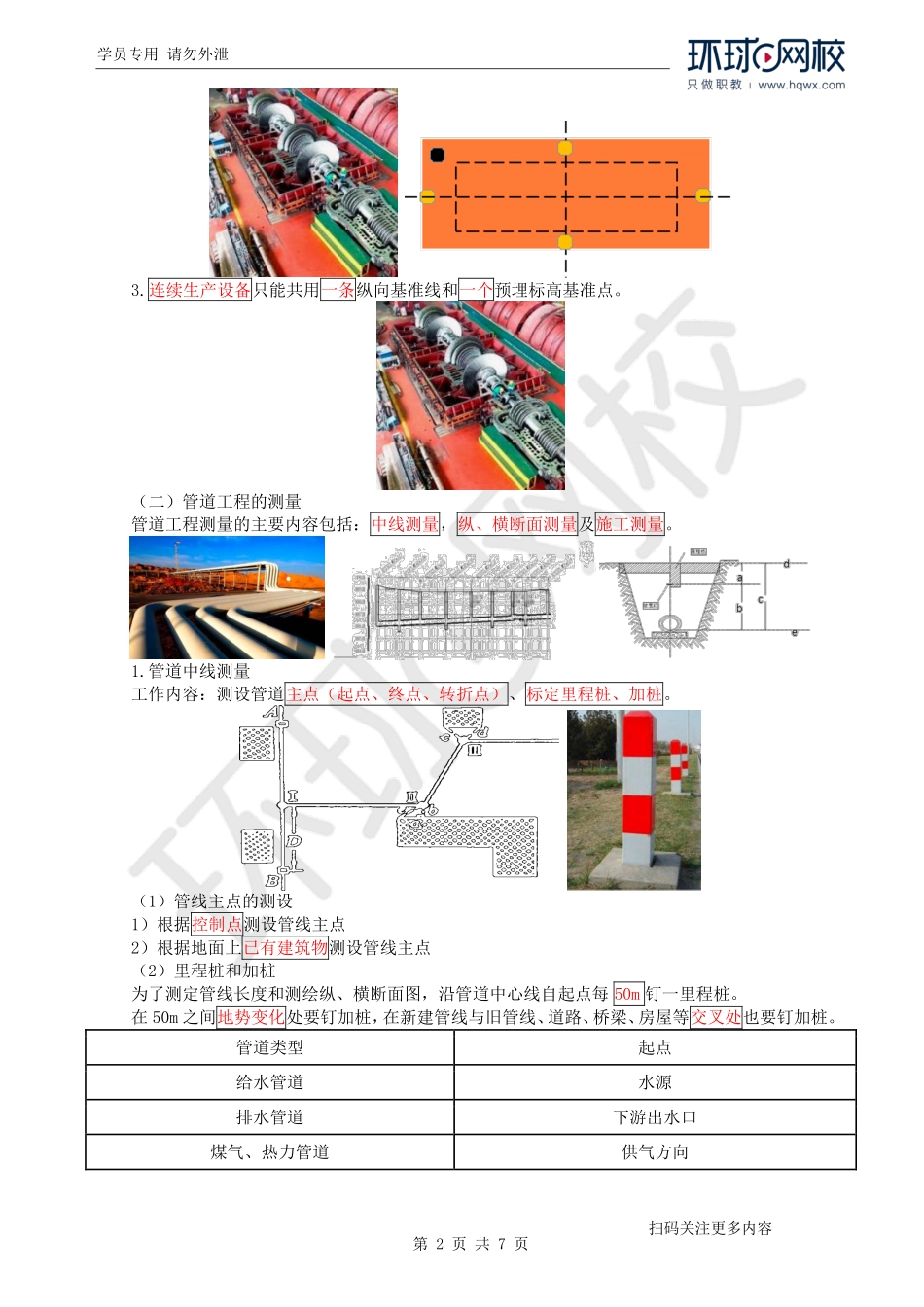

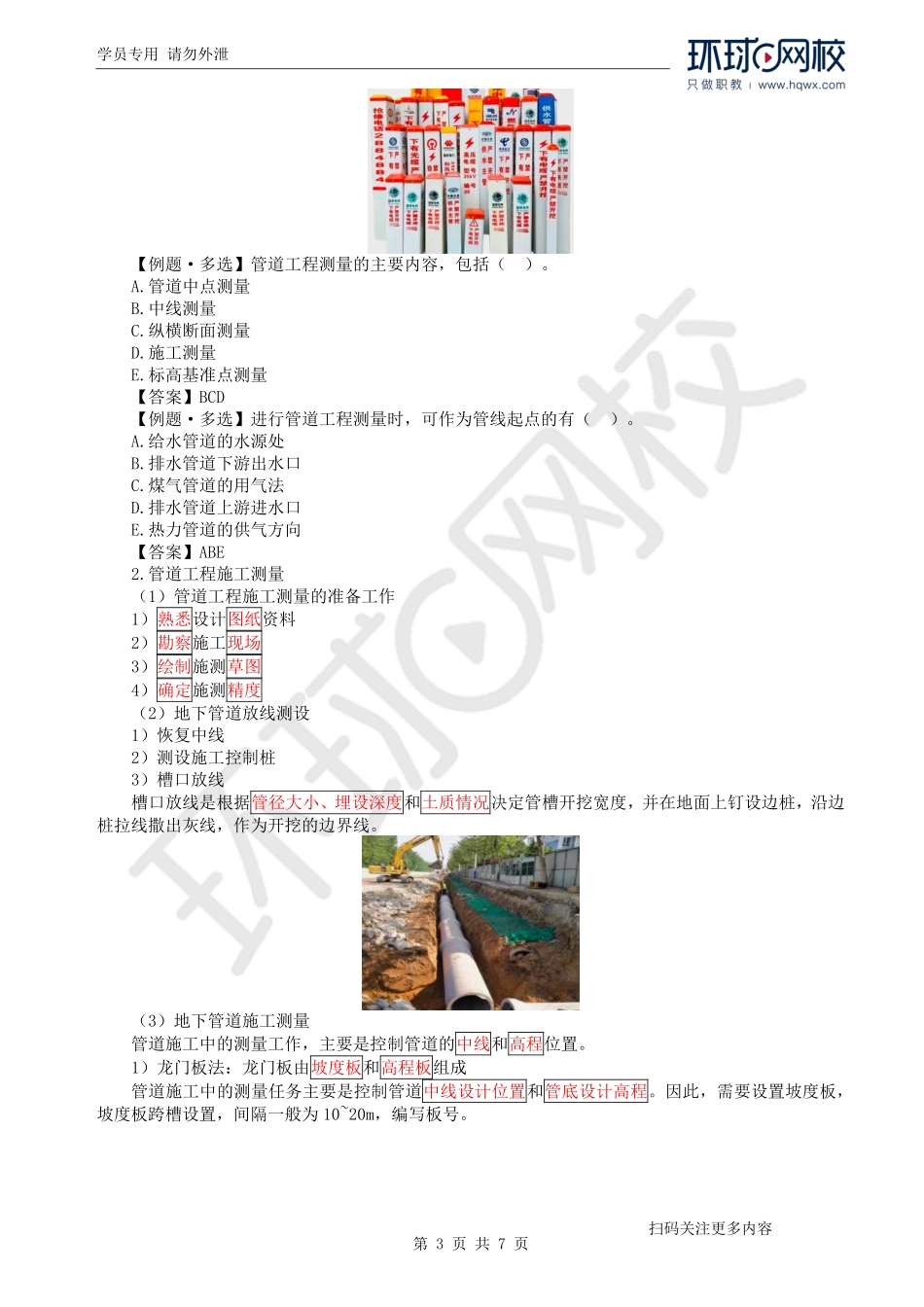

学员专用 请勿外泄 第 1 页 共 7 页 扫码关注更多内容 环球网校二级建造师机电工程管理与实务知识点精讲 环球网校二级建造师机电工程管理与实务知识点精讲【知识点回顾】【例题单选】在车间内安装一次仪器，同时测出数个前视点的高程时，可以采用（）。A.水准法 B.仪高法 C.高差法 D.电测波测距三角高程测量法【答案】B【例题单选】在工程测量的基本程序中，设置标高基准点后，下一步应进行的程序是（）。A.安装过程测量控制 B.建立测量控制网 C.设置沉降观测点 D.设置纵横中心线【答案】C 2H312000 机电工程专业技术（约 9 分）2H312000 机电工程专业技术（约 9 分）2H312010 机电工程测量技术（约 1 分）2H312020 机电工程起重技术（约 5 分）2H312030 机电工程焊接技术（约 3 分）2H312010 机电工程测量技术【约 1 分，选择】2H312010 机电工程测量技术【约 1 分，选择】2H312011 测量的要求和方法 2H312012 测量仪器的功能与使用 2H312011 测量的要求和方法 2H312011 测量的要求和方法【知识点】机电工程中常见的工程测量（一）连续生产设备安装的测量 1.安装基准线的测设（1）放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板 上，作为设备安装的基准线。（2）中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。（3）设备安装平面线不少于纵、横两条。2.安装标高基准点的测设（1）埋设：在基础边缘且便于观测的位置。（2）分类：一种是简单的标高基准点；另一种是预埋标高基准点。例如，简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上的设备在安装时使用。学员专用 请勿外泄 第 2 页 共 7 页 扫码关注更多内容 3.连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。（二）管道工程的测量 管道工程测量的主要内容包括：中线测量，纵、横断面测量及施工测量。1.管道中线测量 工作内容：测设管道主点（起点、终点、转折点）、标定里程桩、加桩。（1）管线主点的测设 1）根据控制点测设管线主点 2）根据地面上已有建筑物测设管线主点（2）里程桩和加桩 为了测定管线长度和测绘纵、横断面图，沿管道中心线自起点每 50m 钉一里程桩。在 50m 之间地势变化处要钉加桩，在新建管线与旧管线、道路、桥梁、房屋等交叉处也要钉加桩。管道类型 起点 给水管道 水源 排水管道 下游出水口 煤气、热力管道 供气方向 学员专用 请勿外泄 第 3 页 共 7 页 扫码关注更多内容 【例题多选】管道工程测量的主要内容，包括（）。A.管道中点测量 B.中线测量 C.纵横断面测量 D.施工测量 E.标高基准点测量【答案】BCD【例题多选】进行管道工程测量时，可作为管线起点的有（）。A.给水管道的水源处 B.排水管道下游出水口 C.煤气管道的用气法 D.排水管道上游进水口 E.热力管道的供气方向【答案】ABE 2.管道工程施工测量（1）管道工程施工测量的准备工作 1）熟悉设计图纸资料 2）勘察施工现场 3）绘制施测草图 4）确定施测精度（2）地下管道放线测设 1）恢复中线 2）测设施工控制桩 3）槽口放线 槽口放线是根据管径大小、埋设深度和土质情况决定管槽开挖宽度，并在地面上钉设边桩，沿边桩拉线撒出灰线，作为开挖的边界线。（3）地下管道施工测量 管道施工中的测量工作，主要是控制管道的中线和高程位置。1）龙门板法：龙门板由坡度板和高程板组成 管道施工中的测量任务主要是控制管道中线设计位置和管底设计高程。因此，需要设置坡度板，坡度板跨槽设置，间隔一般为 1020m，编写板号。学员专用 请勿外泄 第 4 页 共 7 页 扫码关注更多内容 2）平行轴腰桩法 当现场条件不便采用坡度板时，对精度要求较低的管道，可采用平行轴腰桩法来测设坡度控制桩。方法如下：测设平行轴线桩 开工前首先在中线一侧或两侧，测设一排平行轴线桩（管槽边线之外），平行轴线桩与管道中心线相距，各桩间距约在 20m。检查井位置也相应地在平行轴线上设桩。钉腰桩 为了比较精确地控制管道中心和高程，在槽坡上（距槽底约 1m）再钉一排与平行轴线相应的平行轴线桩，使其与管道中心的间距为 b，这样的桩成为腰桩。引测腰桩高程 腰桩钉好后，用水准仪测出各腰桩的高程，腰桩高程与该处对应的管道设计高程之差 h，即是下返数。施工时，由各腰桩的 b、h 来控制埋设管道的中线和高程。【例题多选】管道工程施工测量的准备工作应包括（）。A.勘察施工现场 B.绘制施测草图 C.确定施测精度 D.设置沉降观测点 E.测设施工控制桩 学员专用 请勿外泄 第 5 页 共 7 页 扫码关注更多内容【答案】ABC【例题多选】管道工程施工测量的准备工作包括（）。A.熟悉设计图纸资料 B.勘察施工现场 C.绘制施测草图 D.编制测量报告 E.确定施测精度【答案】ABCE【例题单选】长输管道的中心定位主点不包括（）。A.管线的起点 B.管线的中点 C.管线转折点 D.管线的终点【答案】B（三）长距离输电线路钢塔架（铁塔）基础施工的测量 1.钢塔架基础中心桩测设：可根据起、止点和转折点及沿途障碍物的实际情况。控制桩：中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。2.当采用钢尺量距时，其丈量长度不宜大于 80m，同时，不宜小于 20m。3.考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，一段架空送电线路，其测量视距长度，不宜超过 400m。4.在大跨越档距之间，通常采用电磁波测距法或解析法测量。【例题单选】关于长距离输电线路铁塔基础设施测量的说法，正确的是（）。A.根据沿途实际情况测设铁塔基础 B.采用钢尺量距时的丈量长度适宜于 80100m C.一段架空线路的测量视距长度不宜超过 400m D.大跨越档距之间不宜采用解析法测量 学员专用 请勿外泄 第 6 页 共 7 页 扫码关注更多内容【答案】C 2H3120122H312012 测量仪器的功能与使用测量仪器的功能与使用 【知识点】水准仪、经纬仪、全站仪 测量仪器 应用 水准仪 标高和高程 测量控制网标高基准点的测设、基础沉降观察 经纬仪 水平角、竖直角、测量纵向、横轴线中心线 全站仪 角度测量、距离（斜距、平距、高差）测量、三维坐标测量、导线测量、水平距离测量【例题单选】常用于设备安装标高控制的测量仪器是（）。A.水准仪 B.经纬仪 C.全站仪 D.合像仪【答案】A【例题单选】安装控制网水平距离的测设常用测量仪器是（）。A.光学经纬仪 B.全站仪 C.光学水准仪 D.水平仪【答案】B【知识点】其他测量仪器（一）电磁波测距仪 1.按其所采用的载波可分为：载波 仪器 别称 微波段的无线电波 微波测距仪 激光 激光测距仪 光电测距仪 红外光 红外测距仪 （二）激光测量仪器 激光测量仪分类 应用 激光准直仪 激光指向仪 用于沟渠、隧道或管道施工、大型机械安装、建筑物变形观测 激光准直（铅直）仪 用于高层建筑、烟囱、电梯等施工过程中的垂直定位及以后的倾斜观测、同心度的测量 学员专用 请勿外泄 第 7 页 共 7 页 扫码关注更多内容 激光经纬仪 用于施工及设备安装中的定线、定位和测设已知角度 激光水准仪 普通水准仪+准直导向 激光平面仪 水平控制、支模、灌注、抄平工作（三）全球定位系统（GPS）全天候、高精度、自动化、高效率等显著特点。【例题单选】以下用于同心度测量的是（）。A.激光准直仪（铅直）B.激光经纬仪 C.激光指向仪 D.激光准直仪【答案】A【例题单选】电磁波测距仪所采用的载波不包括（）。A.无线电波 B.超声波 C.激光 D.红外光【答案】B【知识点总结】
