第3讲机电工程常用设备2(1).pdf

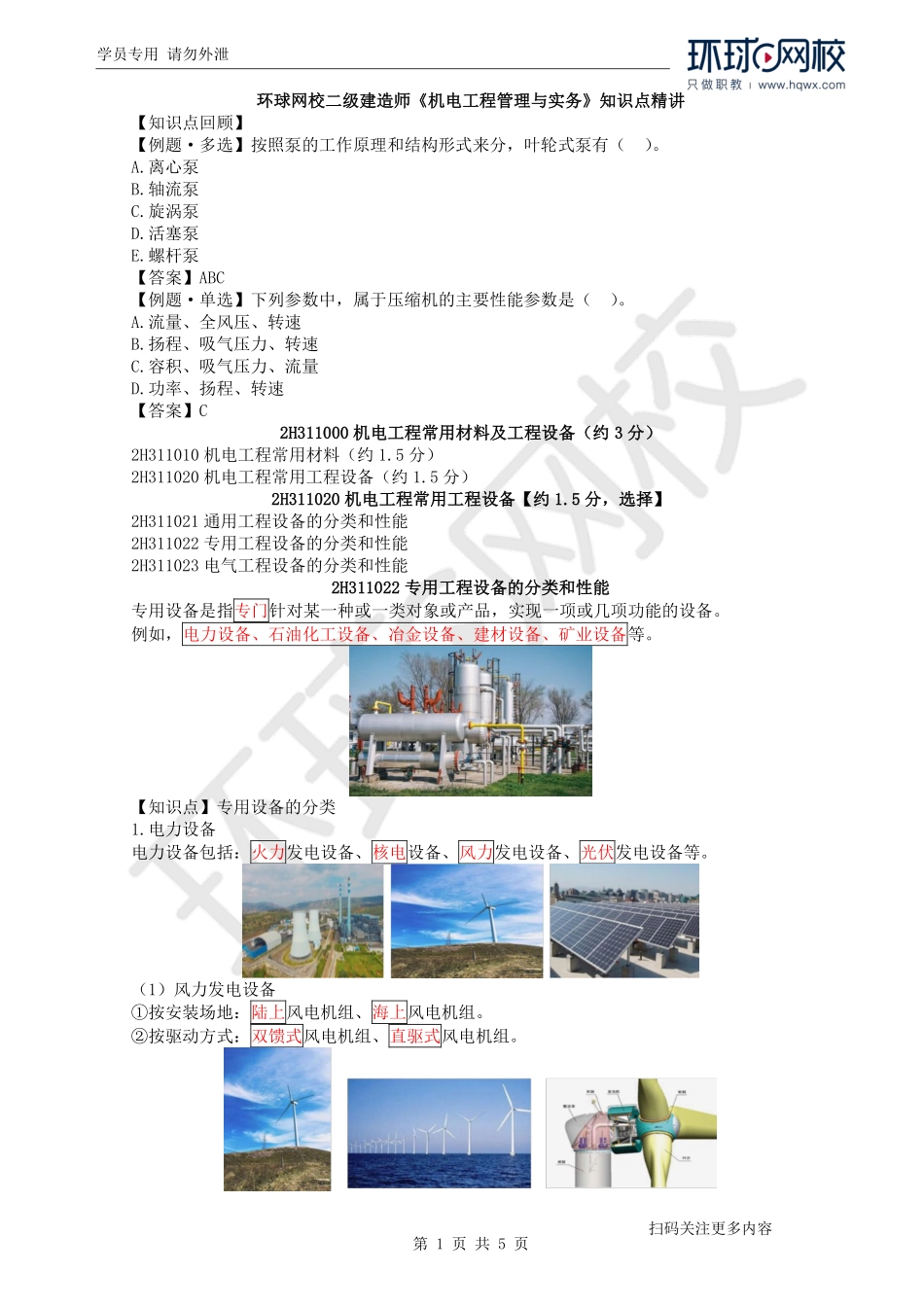

学员专用 请勿外泄 第 1 页 共 5 页 扫码关注更多内容 环球网校二级建造师机电工程管理与实务知识点精讲 环球网校二级建造师机电工程管理与实务知识点精讲【知识点回顾】【例题多选】按照泵的工作原理和结构形式来分，叶轮式泵有（）。A.离心泵 B.轴流泵 C.旋涡泵 D.活塞泵 E.螺杆泵【答案】ABC【例题单选】下列参数中，属于压缩机的主要性能参数是（）。A.流量、全风压、转速 B.扬程、吸气压力、转速 C.容积、吸气压力、流量 D.功率、扬程、转速【答案】C 2H311000 机电工程常用材料及工程设备（约 3 分）2H311000 机电工程常用材料及工程设备（约 3 分）2H311010 机电工程常用材料（约 1.5 分）2H311020 机电工程常用工程设备（约 1.5 分）2H311020 机电工程常用工程设备【约 1.5 分，选择】2H311020 机电工程常用工程设备【约 1.5 分，选择】2H311021 通用工程设备的分类和性能 2H311022 专用工程设备的分类和性能 2H311023 电气工程设备的分类和性能 2H311022 专用工程设备的分类和性能 2H311022 专用工程设备的分类和性能 专用设备是指专门针对某一种或一类对象或产品，实现一项或几项功能的设备。例如，电力设备、石油化工设备、冶金设备、建材设备、矿业设备等。【知识点】专用设备的分类 1.电力设备电力设备包括：火力发电设备、核电设备、风力发电设备、光伏发电设备等。（1）风力发电设备 按安装场地：陆上风电机组、海上风电机组。按驱动方式：双馈式风电机组、直驱式风电机组。学员专用 请勿外泄 第 2 页 共 5 页 扫码关注更多内容（2）光伏发电系统分为：独立光伏发电系统、并网光伏发电系统和分布式光伏发电系统。2.石油化工设备 静设备：容器、反应设备、塔设备、换热设备、储罐等；动设备：压缩机、粉碎设备、混合设备、分离过滤设备、制冷设备、干燥设备、包装设备、输送设备、储运设备、成型设备等。设备 举例 反应设备 反应器、反应釜、分解锅、聚合釜 换热设备 管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器 分离设备 分离器、过滤器、集油器、缓冲器、洗涤器 储存设备 储槽、储罐【例题单选】用于完成介质间热量交换的换热设备是（）。A.分离器 B.反应器 C.冷凝器 D.分解锅【答案】C【例题多选】下列石油化工设备中，属于分离设备（）。A.过滤器 B.缓冲器 C.洗涤器 D.集油器 E.反应器【答案】ABCD 2H311023 2H311023 电气工程设备的分类和性能电气工程设备的分类和性能 机电工程常用的电气工程设备有电动机、变压器、高压电器及成套装置、低压电器及成套装置、电工测量仪器仪表等。主要的性能是受电、变电、配电和电能转换。【知识点】电动机的分类和性能 1.电动机的分类 学员专用 请勿外泄 第 3 页 共 5 页 扫码关注更多内容 分类 电动机 工作电源 直流电动机、交流电动机 结构及工作原理 同步电动机、异步电动机、直流电动机 用途 驱动用电动机、控制用电动机 转子的结构 鼠笼式感应电动机、绕线式感应电动机 2.电动机的性能（1）同步电动机 优点：具有转速恒定及功率因数可调；缺点：结构较复杂、价格较贵。（2）直流电动机 优点：具有较大的启动转矩和良好的启动、制动性能，在较宽范围内实现平滑调速的特点；缺点：结构复杂，价格高。（3）异步电动机 优点：应用最广泛，具有结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用。缺点：与直流电动机相比，其启动性和调速性能较差；与同步电动机相比，其功率因数不高。【总结】电动机性能 电动机 性能 同步电动机 优点：转速恒定及功率因数可调 缺点：结构较复杂、价格较贵 异步电动机 优点：结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用等一系列优点。应用最广泛 缺点：与直流电动机相比，其启动性和调速性能较差 与同步电动机相比，其功率因数不高 直流电动机 优点：具有较大的启动转矩和良好的启动、制动性能，在较宽范围内实现平滑调速 缺点：结构复杂，价格高【例题单选】异步电动机与同步电动机相比，其缺点是（）。A.结构较复杂 B.功率因数低 C.价格较贵 D.启动麻烦【答案】B【知识点】变压器的分类和性能 变压器是输送交流电时所使用的一种变换电压和变换电流的设备。学员专用 请勿外泄 第 4 页 共 5 页 扫码关注更多内容 1.变压器的分类（1）按变换电压的不同分为升压变压器和降压变压器。（2）按冷却方式分为自然风冷却、强迫油循环风冷却、强迫油循环水冷却、强迫导向油循环冷却。（3）按变压器的冷却介质分类分为：油浸式变压器、干式变压器、充气式变压器等。（4）按相数的不同分为单相变压器、三相变压器。（5）按变压器的用途不同分为电力变压器、电炉变压器、整流变压器、电焊变压器、船用变压器、量测变压器等。2.变压器的参数 3 额：额定容量、额定电压、额定电流 2 空：空载电流、空载损耗 2 短：短路损耗、短路阻抗 1 连接：连接组别 【例题单选】下列变压器中，不属于按用途分类的是（）。A.电力变压器 B.油浸变压器 C.整流变压器 D.量测变压器【答案】B【例题多选】变压器的主要技术参数有（）。A.连接组别 B.额定容量 C.绝缘方式 D.功率 E.短路阻抗【答案】ABE【知识点】高压、低压电器及成套装置的分类和性能 1.高压电器及成套装置的分类 交流电压1000V；直流电压1500V 低压电器及成套装置的分类 交流电压1000V；直流电压1500V 2.高压电器、低压电器及成套装置的性能：通断、保护、控制、调节。学员专用 请勿外泄 第 5 页 共 5 页 扫码关注更多内容 记忆：调控通宝（保）【知识点】电工测量仪器仪表的分类和性能 1.电工测量仪器仪表的分类（1）指示仪表：能够直读被测量的大小和单位的仪表。（2）比较仪器：把被测量与度量器进行比较后确定被测量的仪器。【例题单选】以下属于高压电器的是电压在（）V 以上的电器。A.直流 1500 B.直流 1000 C.交流 500 D.交流 220【答案】A【例题单选】高压电器及其成套装置的性能由其在电路中的作用来决定，下列选项中不属于其性能的是（）。A.通断 B.调整 C.保护 D.控制【答案】B【知识点总结】
