2023学年高考生物三轮冲刺题型突破练4图示图解类含解析.docx

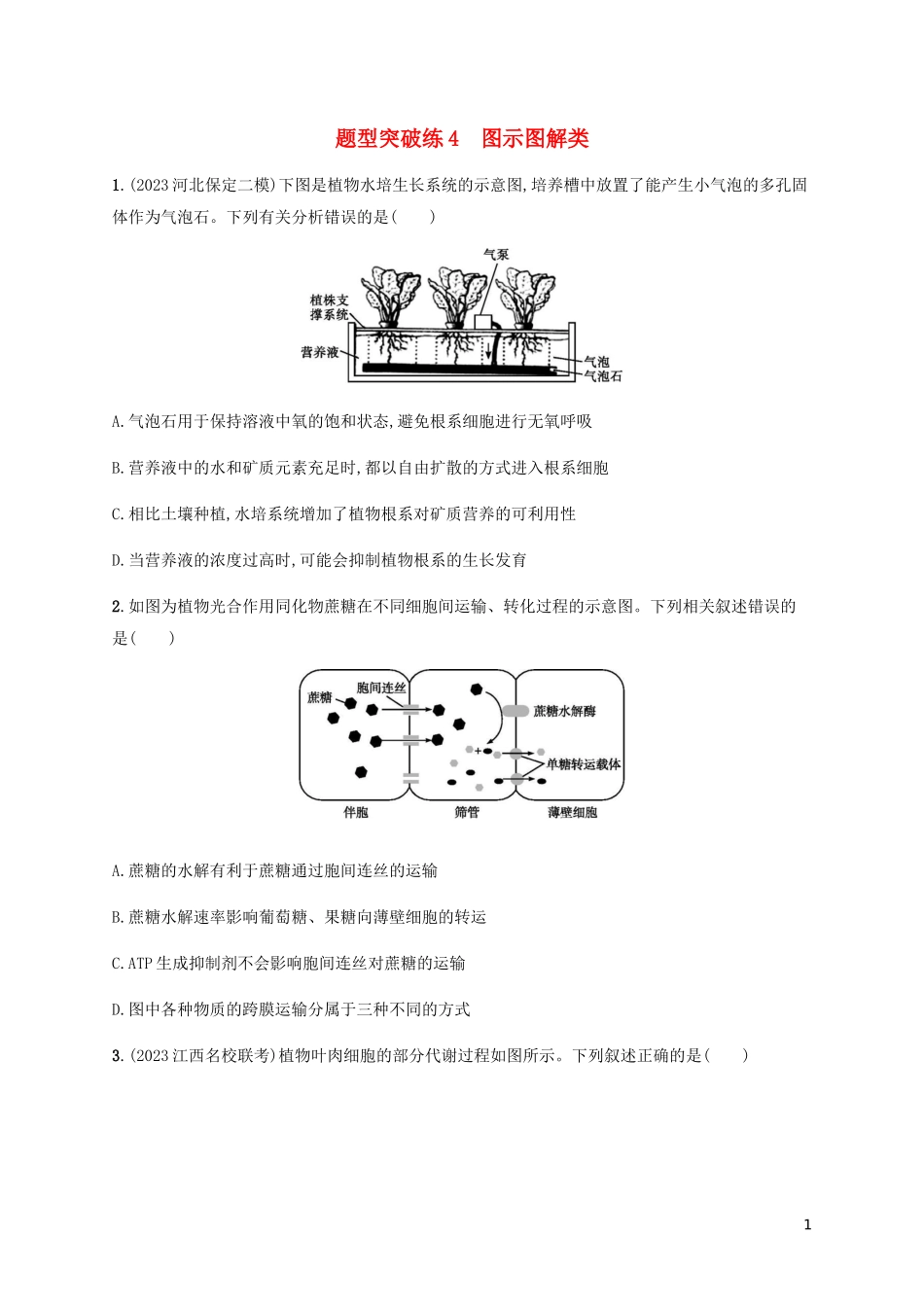

题型突破练4　图示图解类 1.(2023河北保定二模)下图是植物水培生长系统的示意图,培养槽中放置了能产生小气泡的多孔固体作为气泡石。下列有关分析错误的是(　　) A.气泡石用于保持溶液中氧的饱和状态,避免根系细胞进行无氧呼吸 B.营养液中的水和矿质元素充足时,都以自由扩散的方式进入根系细胞 C.相比土壤种植,水培系统增加了植物根系对矿质营养的可利用性 D.当营养液的浓度过高时,可能会抑制植物根系的生长发育 2.如图为植物光合作用同化物蔗糖在不同细胞间运输、转化过程的示意图。下列相关叙述错误的是(　　) A.蔗糖的水解有利于蔗糖通过胞间连丝的运输 B.蔗糖水解速率影响葡萄糖、果糖向薄壁细胞的转运 C.ATP生成抑制剂不会影响胞间连丝对蔗糖的运输 D.图中各种物质的跨膜运输分属于三种不同的方式 3.(2023江西名校联考)植物叶肉细胞的部分代谢过程如图所示。下列叙述正确的是(　　) A.NADP+在光反应过程与电子和质子结合,形成还原型的NADPH B.叶肉细胞的光补偿点就是植物的光补偿点 C.类囊体膜上的类胡萝卜素能吸收红光和蓝紫光用于光合作用 D.图中H+通过主动转运从类囊体膜内运到膜外 4.某种野生植物有紫花和白花两种表现型,已知紫花形成的生物化学途径是: A和a、B和b是分别位于两对染色体上的等位基因,A对a、B对b为显性。基因型不同的两白花植株杂交,F1植株中紫花∶白花=1∶1。若将F1紫花植株自交,所得F2植株中紫花∶白花=9∶7。下列选项错误的是(　　) A.紫花性状是由两对等位基因控制 B.F1紫花植株自交所得F2中,白花植株纯合子的基因型为aaBB、AAbb、aabb C.两亲本白花植株的杂交组合为Aabb×aaBB D.紫花形成的生物化学途径中,若中间产物是红色(形成红花),那么基因型为AaBb的植株自交,子一代植株为紫花∶红花∶白花=9∶3∶4 5.如图是一只果蝇两条染色体上部分基因分布示意图,下列叙述错误的是(　　) A.朱红眼基因cn、暗栗色眼基因cl为一对等位基因 B.在有丝分裂中期,X染色体和常染色体的着丝点都排列在赤道板上 C.在有丝分裂后期,基因cn、cl、v、w会出现在细胞的同一极 D.在减数第二次分裂后期,基因cn、cl、v、w可出现在细胞的同一极 6.(2023四川自贡一模)如图是某二倍体生物部分染色体模式图,数字表示染色体,字母表示基因,下列有关判断正确的是(　　) A.3、4上基因的差异可能是交叉互换的结果 B.图中的染色体只有5发生了染色体结构变异 C.1、2、3、4不会同时出现在一个减数分裂细胞中 D.1、2、3、4不会同时出现在一个有丝分裂细胞中 7.(2023陕西榆林高三测试)下图所示为某原核细胞内的生理过程,下列说法正确的是(　　) A.基因的表达过程主要指DNA复制、转录和翻译等 B.图示表明两个核糖体同时开始合成两条多肽链 C.图中核糖体上的碱基配对方式有G—C、A—U D.图中翻译过程可发生在附着在内质网的核糖体上 8.(2023江西九校协作体联考)2023年诺贝尔生理学或医学奖授予了发现癌细胞免疫疗法的詹姆斯艾利森和本庶佑。相关研究揭示,癌细胞表面的PD-L1蛋白能与T淋巴细胞表面的PD-1结合,关闭T细胞的抗癌反应,从而使癌细胞逃过人体的免疫系统。派姆单抗药物能抑制上述结合过程,从而起到显著的治疗作用。下图表示该种药物的作用机理。 (1)细胞癌变是细胞中原癌基因和抑癌基因发生突变的结果,原癌基因的主要功能是　　　　　　　　　　　　　　　　　　　　　　　　。人体免疫系统能够及时消灭机体产生的癌细胞体现了免疫系统的　　　　　　　　　　功能。  (2)由图可知,T淋巴细胞识别癌细胞是通过　　　　　　　　　　　　　　　　　　　　相结合实现的。癌细胞表面的PD-L1蛋白能与T淋巴细胞表面的PD-1结合依赖于细胞膜　　　　　　　　　　　　　　　的功能。  (3)由图可知,派姆单抗药物作用机理是通过与　　　　　　　　结合,从而使癌细胞失去“伪装”和T细胞能重新识别癌细胞。  (4)药物派姆单抗能使T细胞识别癌细胞的能力加强,但同时也可能会出现人体免疫能力过强导致的　　　　　　　　病,该病可通过某些物质进行控制。目前治疗癌症常用的化疗是通过抑制DNA的复制来控制癌细胞的增殖,其毒副作用主要体现在　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。  9.(2023陕西安康联考)神经突触后膜的小电位可叠加,达到一定阈值后才会引发动作电位。为验证此现象,某研究小组利用图1所示结构进行实验。实验①:相继给A两个间隔时间较长的刺激;实验②:相继给A两个间隔时间很短的刺激;实验③:单独给B一个刺激,经过很长时间后同时给A和B刺激;实验④:单独给C一个刺激,经过很长时间后同时给A和C刺激。每个实验均测量突触后膜电位的变化,结果如图2所示。回答下列问题。 (1)实验③中突触后膜小电位　　　　(填“能”或“不能”)传播。小电位叠加是因为突触前膜释放的　　　　　　　　累加作用于突触后膜,主要引起Na+通道开放增多,导致电位变化增大。  (2)实验②与实验①的结果进行比较,表明　　　　　　　　　　　　　　　　　　　　　　　　　　　　。若同时刺激B和C,突触后膜电位变化为　　　　　　　　　　　　　　　。  (3)若要使突触后膜产生的小电位叠加达到阈值并引发动作电位,对图1所示结构可采取的操作是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。  10.(2023四川成都高新区二诊)人和动物进食后可通过迷走神经支配胃黏膜壁细胞和幽门黏膜G细胞的分泌活动,从而调节食物的消化,其过程如图所示。请回答下列相关问题。 (1)哺乳动物进食时,食物刺激信号通过①②和③④分别引起相应细胞分泌胃酸和胃泌素,图中①是反射弧结构的　　　　(传出/传入)神经,③④间实现信息交流的信号分子是　　　　　　　　。  (2)胃泌素通过　　　　运输作用于多个靶器官,促进胰液和　　　　的分泌。胃黏膜壁细胞分泌活动的调节方式是　　　　　　　　调节。  (3)切断③,发现胃泌素分泌并未停止。请你做出一个合理的假设解释这一现象:　　　　　　　　　　　　　　　　　　　　　　　　　。  (4)胃酸在胃液中显酸性,请从酶的作用和免疫的角度,写出胃酸的主要作用:①　　　　　　　　　　　　　　　　　;②　　　　　　　　　　　　　。  2023学年参考答案 题型突破练4　图示图解类 1.B　解析 气泡石可以产生小气泡,从而保持溶液中氧的饱和状态,避免根系细胞进行无氧呼吸,A项正确;矿质元素在营养液中主要以离子形式存在,以主动运输方式被植物吸收,B项错误;在土壤中,许多矿质离子会被吸附到土壤颗粒上,对于根系来说,水培系统增加了植物根系对矿质营养的可利用性,C项正确;当营养液的浓度过高时,植物可能通过渗透作用失水,可能会抑制植物根系的生长发育,D项正确。 2.D　解析 位于筛管分子的蔗糖水解后,使得此处的蔗糖浓度降低,有利于蔗糖通过胞间连丝顺浓度梯度运输,A项正确;图中伴胞细胞中蔗糖通过胞间连丝顺浓度梯度运进筛管细胞;而蔗糖要运进薄壁细胞需要将蔗糖水解成单糖才能通过单糖转运体运输,并且也是顺浓度梯度进行运输。蔗糖水解形成葡萄糖、果糖,而葡萄糖和果糖的运输属于协助扩散,则蔗糖水解速率影响向薄壁细胞的转运,B项正确;图中的蔗糖和单糖的运输都是不消耗能量的,则ATP生成抑制剂不会影响胞间连丝对蔗糖的运输,C项正确;分析题图可知,蔗糖水解后形成的两种单糖可顺浓度梯度运输,需要载体,不需要能量,属于协助扩散,D项错误。 3.A　解析 图中A是氧气;B可能是H+的运输载体,同时还可以催化ATP的合成;N是NADP+。在光反应过程中,水光解产生的电子和质子与NADP+结合,形成还原型的NADPH,A项正确。对于叶肉细胞来说,既可以进行光合作用,又可以进行呼吸作用,故叶肉细胞的光补偿点时:该细胞的光合速率=呼吸速率。而对于植物来说,只有部分细胞可以进行光合作用,所有细胞可以进行呼吸作用,故该植物的光补偿点时,部分细胞的光合速率之和=所有细胞的呼吸速率之和,故植物的光补偿点大于叶肉细胞的光补偿点,B项错误。类胡萝卜素主要吸收蓝紫光,C项错误。由图可知,H+从类囊体膜内运到膜外是顺浓度梯度,故为协助扩散,D项错误。 4.C　解析 根据题意可知,该植株的花色由两对等位基因控制,A项正确;白花植株纯合子的基因型包括aaBB、AAbb、aabb,B项正确;基因型不同的两白花植株杂交,F1植株中紫花∶白花=1∶1,说明父本或母本不会同时含有A和B,且其中一个亲本含有一对杂合基因,基因型可能为Aabb×aaBB或AAbb×aaBb,C项错误;紫花形成的生物化学途径中,若中间产物是红色(形成红花),则红花植株基因型为A_bb,基因型为AaBb的植株自交,子一代植株为紫花∶红花∶白花=9∶3∶4,D项正确。 5.A　解析 朱红眼基因cn、暗栗色眼基因cl位于一条染色体上,是非等位基因,A项错误;在有丝分裂中期,X染色体和常染色体及其他所有染色体的着丝点都排列在赤道板上,B项正确;在有丝分裂后期,着丝点分裂,基因cn、cl、v、w会出现在细胞的同一极,C项正确;在减数第二次分裂后期,基因cn、cl与v、w位于非同源染色体上,可能会出现在细胞的同一极,D项正确。 6.C　解析 分析题图可知,1号染色体、2号染色体上的基因相同,都是Fghj;3号染色体上的基因是fGHJ,与1号、2号染色体属于同源染色体;4号染色体上的基因是fGHK,发生了易位;5号染色体上的基因是JmnO,与1号、2号、3号、4号染色体是非同源染色体。3、4号染色体上基因的差异可能是染色体结构变异中易位的结果,A项错误;图中的染色体4和5均发生了染色体结构变异,B项错误;由于3号、4号染色体与1号、2号染色体属于同源染色体,而着丝点分裂发生在减数第二次分裂后期,此时细胞中不含同源染色体,所以1、2、3、4不会同时出现在一个减数分裂细胞中,C项正确;染色体1、2、3、4可能同时出现在一个有丝分裂细胞中,其中1、2为分开的姐妹染色单体,3、4也是分开的姐妹染色单体,D项错误。 7.C　解析 基因的表达过程主要指转录和翻译,A项错误;图示两个核糖体中,左边核糖体上肽链长,右边核糖体长度短,因此左边核糖体先合成多肽链,B项错误;核糖体上发生的是翻译过程,该过程中tRNA上的反密码子会和mRNA上的密码子进行碱基互补配对,因此核糖体上的碱基配对方式有G—C、A—U,C项正确;由于同时进行转录和翻译,说明发生在原核细胞中,而原核细胞中没有内质网,D项错误。 8.答案 (1)调节细胞周期,控制细胞生长和分裂的进程　监控和清除　(2)T细胞表面受体与癌细胞表面抗原　进行细胞间信息交流　(3)PD-1、PD-L1　(4)自身免疫　会抑制正常细胞的DNA复制,导致正常细胞数量大量减少 解析 (1)细胞癌变的根本原因是原癌基因和抑癌基因发生基因突变,其中原癌基因负责调节细胞周期,控制细胞生长和分裂的过程,抑癌基因主要是阻止细胞不正常地增殖。人体免疫系统能够及时消灭机体产生的癌细胞体现了免疫系统的监控和清楚功能。(2)通过图示可知,T淋巴细胞识别癌细胞是通过细胞表面受体与癌细胞表面抗原,相结合实现的。癌细胞表面的PD-L1蛋白能与T淋巴细胞表面的PD-1结合,关闭T细胞的抗癌反应,从而使癌细胞逃过人体的免疫系统,此过程依赖于细胞膜进行细胞间信息交流的功能。(3)癌症免疫疗法是通过抗PD-1抗体作用于T细胞表面的PD-1蛋白,使得癌细胞表面的PD-L1蛋白质不能与T细胞表面的PD-1蛋白结合,T细胞重新启动对癌细胞的免疫攻击,并不是抗体直接杀死癌细胞。故派姆单抗药物作用机理是通过与PD-1、PD-L1结合,从而使癌细胞失去
