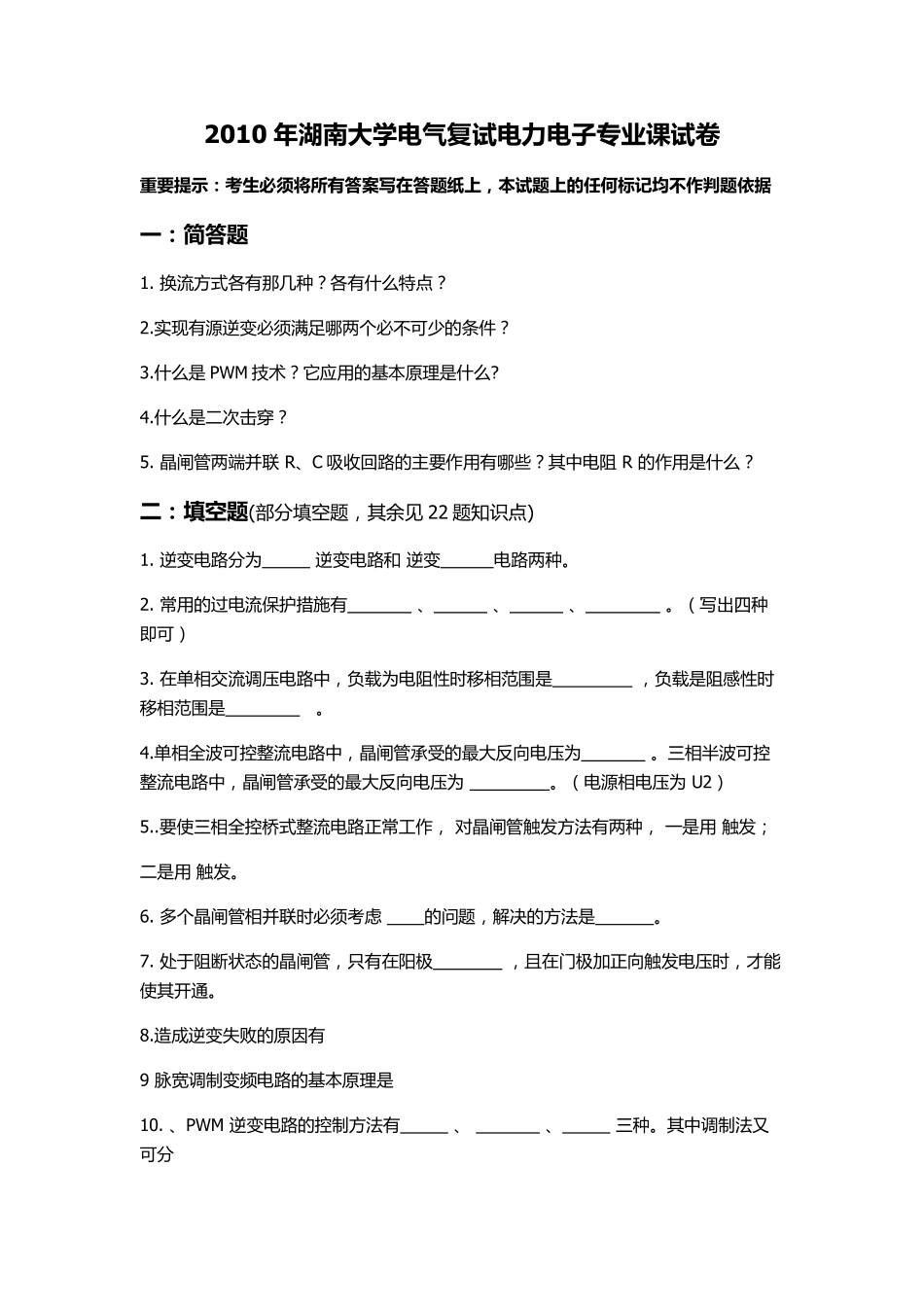

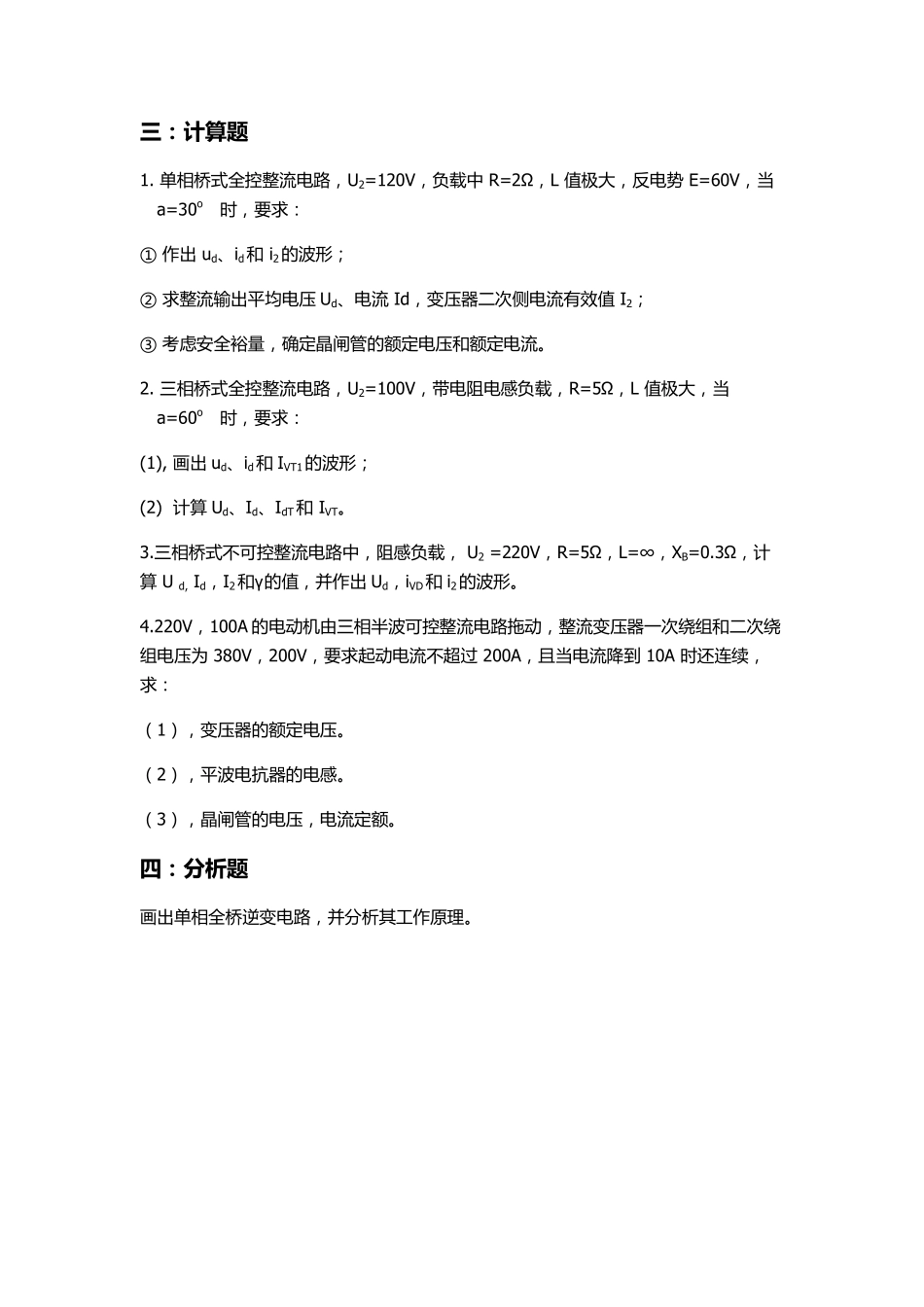

2010 年湖南大学电气复试电力电子专业课试卷 重要提示：考生必须将所有答案写在答题纸上，本试题上的任何标记均不作判题依据 一：简答题 1.换流方式各有那几种？各有什么特点？2.实现有源逆变必须满足哪两个必不可少的条件？3.什么是 PWM 技术？它应用的基本原理是什么?4.什么是二次击穿？5.晶闸管两端并联 R、C 吸收回路的主要作用有哪些？其中电阻 R 的作用是什么？二：填空题(部分填空题，其余见 22 题知识点)1.逆变电路分为 逆变电路和 逆变 电路两种。2.常用的过电流保护措施有 、。（写出四种即可）3.在单相交流调压电路中，负载为电阻性时移相范围是 ，负载是阻感性时移相范围是 。4.单相全波可控整流电路中，晶闸管承受的最大反向电压为 。三相半波可控整流电路中，晶闸管承受的最大反向电压为 。（电源相电压为 U2）5.要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用 触发；二是用 触发。6.多个晶闸管相并联时必须考虑 的问题，解决的方法是 。7.处于阻断状态的晶闸管，只有在阳极 ，且在门极加正向触发电压时，才能使其开通。8.造成逆变失败的原因有 9 脉宽调制变频电路的基本原理是 10.、PWM 逆变电路的控制方法有 、三种。其中调制法又可分 三：计算题 1.单相桥式全控整流电路，U2=120V，负载中 R=2，L 值极大，反电势 E=60V，当a=30o时，要求：作出 ud、id和 i2的波形；求整流输出平均电压 Ud、电流 Id，变压器二次侧电流有效值 I2；考虑安全裕量，确定晶闸管的额定电压和额定电流。2.三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5，L 值极大，当a=60o时，要求：(1),画出 ud、id和 IVT1的波形；(2)计算 Ud、Id、IdT和 IVT。3.三相桥式不可控整流电路中，阻感负载，U2=220V，R=5，L=，XB=0.3，计算 U d,Id，I2和的值，并作出 Ud，iVD和 i2的波形。4.220V，100A 的电动机由三相半波可控整流电路拖动，整流变压器一次绕组和二次绕组电压为 380V，200V，要求起动电流不超过 200A，且当电流降到 10A 时还连续，求：（1），变压器的额定电压。（2），平波电抗器的电感。（3），晶闸管的电压，电流定额。四：分析题 画出单相全桥逆变电路，并分析其工作原理。
