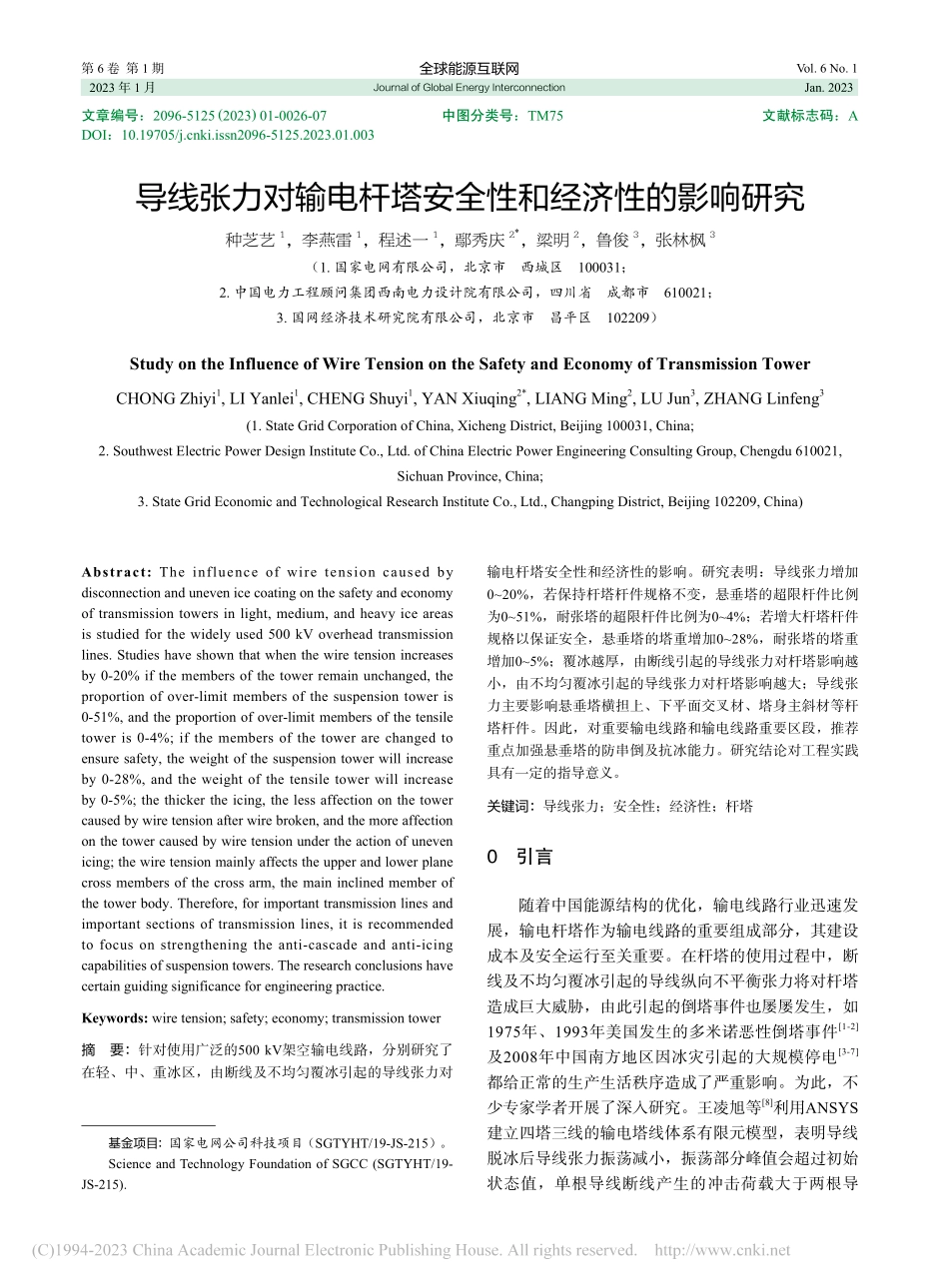

导线张力对输电杆塔安全性和经济性的影响研究_种芝艺.pdf

Abstract:The influence of wire tension caused by disconnection and uneven ice coating on the safety and economy of transmission towers in light,medium,and heavy ice areas is studied for the widely used 500 kV overhead transmission lines.Studies have shown that when the wire tension increases by 0-20%if the members of the tower remain unchanged,the proportion of over-limit members of the suspension tower is 0-51%,and the proportion of over-limit members of the tensile tower is 0-4%;if the members of the tower are changed to ensure safety,the weight of the suspension tower will increase by 0-28%,and the weight of the tensile tower will increase by 0-5%;the thicker the icing,the less affection on the tower caused by wire tension after wire broken,and the more affection on the tower caused by wire tension under the action of uneven icing;the wire tension mainly affects the upper and lower plane cross members of the cross arm,the main inclined member of the tower body.Therefore,for important transmission lines and important sections of transmission lines,it is recommended to focus on strengthening the anti-cascade and anti-icing capabilities of suspension towers.The research conclusions have certain guiding significance for engineering practice.Keywords:wire tension;safety;economy;transmission tower摘 要：针对使用广泛的500 kV架空输电线路，分别研究了在轻、中、重冰区，由断线及不均匀覆冰引起的导线张力对输电杆塔安全性和经济性的影响。研究表明：导线张力增加020%，若保持杆塔杆件规格不变，悬垂塔的超限杆件比例为051%，耐张塔的超限杆件比例为04%；若增大杆塔杆件规格以保证安全，悬垂塔的塔重增加028%，耐张塔的塔重增加05%；覆冰越厚，由断线引起的导线张力对杆塔影响越小，由不均匀覆冰引起的导线张力对杆塔影响越大；导线张力主要影响悬垂塔横担上、下平面交叉材、塔身主斜材等杆塔杆件。因此，对重要输电线路和输电线路重要区段，推荐重点加强悬垂塔的防串倒及抗冰能力。研究结论对工程实践具有一定的指导意义。关键词：导线张力；安全性；经济性；杆塔0 引言随着中国能源结构的优化，输电线路行业迅速发展，输电杆塔作为输电线路的重要组成部分，其建设成本及安全运行至关重要。在杆塔的使用过程中，断线及不均匀覆冰引起的导线纵向不平衡张力将对杆塔造成巨大威胁，由此引起的倒塔事件也屡屡发生，如1975年、1993年美国发生的多米诺恶性倒塔事件1-2及2008年中国南方地区因冰灾引起的大规模停电3-7都给正常的生产生活秩序造成了严重影响。为此，不少专家学者开展了深入研究。王凌旭等8利用ANSYS建立四塔三线的输电塔线体系有限元模型，表明导线脱冰后导线张力振荡减小，振荡部分峰值会超过初始状态值，单根导线断线产生的冲击荷载大于两根导基金项目：国家电网公司科技项目（SGTYHT/19-JS-215）。Science and Technology Foundation of SGCC(SGTYHT/19-JS-215).全球能源互联网Journal of Global Energy Interconnection第 6 卷 第 1 期2023 年 1 月Vol.6 No.1Jan.2023文章编号：2096-5125(2023)01-0026-07 中图分类号：TM75 文献标志码：ADOI：10.19705/ki.issn2096-5125.2023.01.003导线张力对输电杆塔安全性和经济性的影响研究种芝艺1，李燕雷1，程述一1，鄢秀庆2*，梁明2，鲁俊3，张林枫3（1.国家电网有限公司，北京市 西城区 100031；2.中国电力工程顾问集团西南电力设计院有限公司，四川省 成都市 610021；3.国网经济技术研究院有限公司，北京市 昌平区 102209）Study on the Influence of Wire Tension on the Safety and Economy of Transmission TowerCHONG Zhiyi1,LI Yanlei1,CHENG Shuyi1,YAN Xiuqing2*,LIANG Ming2,LU Jun3,ZHANG Linfeng3(1.State Grid Corporation of China,Xicheng District,Beijing 100031,China;2.Southwest Electric Power Design Institute Co.,Ltd.of China Electric Power Engineering Consulting Group,Chengdu 610021,Sichuan Province,China;3.State Grid Economic and Technological Research Institute Co.,Ltd.,Changping District,Beijing 102209,China)Vol.6 No.1 种芝艺，等：导线张力对输电杆塔安全性和经济性的影响研究 27线断线产生的冲击荷载；马昊9通过分析500 kV大房、线覆冰倒塔原因，提出了区段改造抗冰措施，并修订了河北南网冰区分布图；李波等10通过分析湖南电网送出线路防冻融冰现状，提出了低谐波直流融冰技术及精细化覆冰预测手段；徐明鸣等11通过对重冰区220 kV窄基钢管塔的研究，从主斜材刚度比、次弯矩影响等方面提出了设计优化建议。杨风利等12-16认为覆冰断线冲击系数在1.472.98之间。葛绪章17分析表明，耐张塔破坏后会导致后续直线塔不平衡张力增大，从而发生直线塔连续性倒塌。高昱峰、曹长胜 等18-24对线路抗冰提出了加固方法。以上研究主要集中于覆冰下铁塔的响应及防冰措施方面，缺乏导线张力对各冰区输电杆塔影响的综合对比及敏感性、经济性分析。本文以500 kV架空输电线路杆塔为研究对象，选择10 mm、15 mm及20 mm冰区，分别对应轻、中、重冰区，塔型使用条件见表1，采用Smarttower软件计算。研究由断线及不均匀覆冰引起的导线张力对输电杆塔安全性和经济性的影响，并对重要输电线路和输电线路的重要区段，提出安全可靠、经济合理的差异化设计方案。1 安全性研究土木工程领域的安全性通常指结构在正常设计、正常施工、正常使用条件下，能够承受可能出现的各种作用，如各种荷载、风、地震作用以及非荷载效应（如温度效应、结构材料的收缩和徐变、外加变形等），即具有足够的承载力。本文中，杆塔结构的安全性同样通过杆塔的整体承载能力来体现，但是整体承载能力难以量化，而杆塔由杆件通过螺栓连接而成，因此可以通过组成杆塔的各杆件的应力比来分析杆塔的整体受力情况，进而研究杆塔的安全性。同时，由于各杆塔模型杆件总数不同，为方便比较不同冰区的导线张力对杆塔安全性的影响，本章忽略对杆塔整体受力影响较小的辅助材，重点关注由断线及不均匀覆冰引起的导线张力对受力材应力比的影响。1.1断线张力对杆塔安全性的影响在杆塔设计过程中，通常参考相关规范25-26规定的各冰区杆塔导线断线张力及不均匀覆冰时导线的不平衡张力取值来进行计算，如表2所示。而在杆塔的实际使用中，往往因地质、地形等外部原因，造成某些塔位使用档距超条件，而导线张力也将略有增加。此时，通常不会对杆塔进行重新设计，而是对该塔位杆塔进行验算并局部加强。因此，非常有必要研究导线张力对杆塔安全性的影响。表 2 各冰区导线张力取值表Table 2 Conductor tension values of different ice thickness覆冰厚度/mm断线张力取值/%不均匀冰张力取值/%悬垂塔导线耐张塔导线悬垂塔导线耐张塔导线1025701030153570153520601002556保持杆塔杆件规格不变，在表2的导线断线张力取值基础上分别增加10%、20%，计算得到不同冰区杆塔模型的应力图，如图1图3所示，其中（a）、（b）为悬垂塔应力图，（c）、（d）为耐张塔应力图，红色为应力比大于95%的杆件、黄色为应力比85%95%的杆件、绿色为应力比为70%85%的杆件，蓝色为应力比小于70%的杆件。由于各杆塔模型杆件总数不同，为方便对比分析，统计了各杆塔模型的超限杆件比例，表 1 塔型使用条件表Table 1 Conditions of different tower 杆塔类型冰区/mm塔型名称风速/（m s-1）呼高范围/m水平档距/m垂直档距/m角度/()导线型号悬垂塔10ZC31102A31306655090004XJL/G1A-500/4515ZBB16227236055090004XLGJ-630/4520ZBB26130244845075004XLGJ-630/45耐张塔10JC31101A312154650300/9000204XJL/G1A-500/4515JGB16127304855012000204XLGJ-630/4520JGB261302139500200/7000304XLGJ-630/4528 全球能源互联网 第 6 卷 第 1 期如表3、图4所示。图4中蓝色和红色柱状体分别为断线张力增加10%、由10%到增加20%的超限杆件比例增长。（c）断线张力取值增加10%（b）断线张力取值增加20%（a）断线张力取值增加10%（d）断线张力取值增加20%图 1 10 mm冰区杆塔不同断线张力应力图Fig.1 Stress diagram of different broken wire tensions with ice thickness of 10 mm（a）断线张力取值增加10%（b）断线张力取值增加20%（c）断线张力取值增加10%表 3 各冰区不同导线断线张力的超限杆件比例Table 3 Proportion of out of limit members of different conductor tension after conductor breaking断线张力增加值/%10 mm冰区超限杆件比例/%15 mm冰区超限杆件比例/%20 mm冰区超限杆件比例/%悬垂塔耐张塔悬垂塔耐张塔悬垂塔耐张塔103.520
