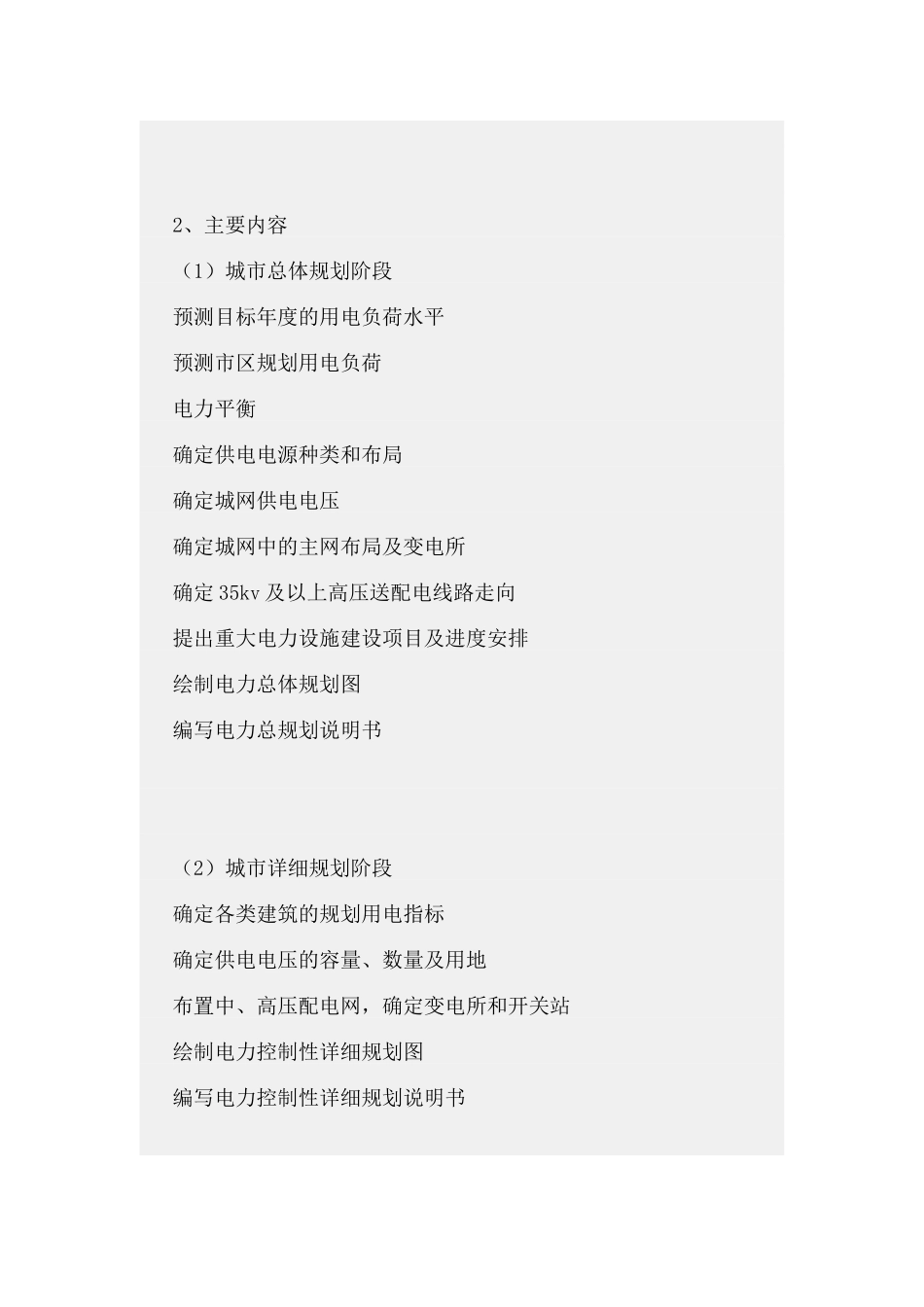

第三章　　城市供电工程规划 本章要点： 1、城市供电系统构成 2、城市供电工程规划设计的主要内容 3、城市供电系统容量预测的内容与方法 4、城市供电系统规划的要求 第一节　　城市供电系统 知识点一：了解城市电源和送电配电网（轮换考点） 1、城市电源可分为两大类：城市发电厂和接受市域外电力系统电能的电源变电所。 2、送电网包括与城网有关的220kv送电线路和220kv变电所。 3、配电网包括高压配电网和中、低压配电网。 第二节　　城市供电工程规划的主要任务和主要内容 知识点一：供电规划的主要任务和主要内容（轮换考点） 1、主要任务（了解）： 结合城市和区域电力资源状况，合理确定规划期内的城市用电量、用电负荷； 进行城市电源规划； 确定城市输配电规模； 确定城市输配电的容量以及电压等级； 布局变电所等变配电设备和网络 制定各类供电设施的保护措施 2、主要内容 （1）城市总体规划阶段 预测目标年度的用电负荷水平 预测市区规划用电负荷 电力平衡 确定供电电源种类和布局 确定城网供电电压 确定城网中的主网布局及变电所 确定35kv及以上高压送配电线路走向 提出重大电力设施建设项目及进度安排 绘制电力总体规划图 编写电力总规划说明书 （2）城市详细规划阶段 确定各类建筑的规划用电指标 确定供电电压的容量、数量及用地 布置中、高压配电网，确定变电所和开关站 绘制电力控制性详细规划图 编写电力控制性详细规划说明书 第三节　　供电工程规划 知识点一：城市供电负荷预测方法（轮换考点） 1、预测方法选择 城市电力总体规划阶段宜选用： 电力弹性系数法、回归分析法、增长率法、人均用电指标法、横向比较法、负荷密度法、单耗法等 城市电力详细规划阶： （1）一般符合宜选用单位建筑面积负荷指标法 （2）点负荷宜选用单耗法，或由专业部门提供负荷、电量资料。 电量预测常用方法（简单了解各方法特点）： 单耗法 综合用电水平法 外推法 弹性系数法 负荷预测方法： 城网最大负荷的预测值，可用年供电量的预测值除以年综合最大负荷利用小时数得到。 负荷密度法适用于市区内分散的用电负荷预测，按照市区内分面积以每平方公里的平均负荷千瓦数表示。 例题 下列哪些项属不于城市电量预测常用方法（　） a．单耗法 b．总体水平法 c．外推法 d．弹性系数法 【解析】应为综合用电水平法 2010年真题 下列哪项可作为城市供电网络可靠性的计算指标？（　） a.主变压器总容量 b.供电总负荷 c.年平均供电可用率 d.容载比 解析 采用年平均供电可用率作为城网供电可靠性的计算指标，高压配电网中市区年平均供电可用率应达到99.9%。 容载比是反映电网供电能力的重要技术经济指标之一，变电容载比是电网内同一电压等级的主变压器总容量与对应供电总负荷之比。 容载比过大将使电网建设投资增大，过小将使电网适应性差，调度不灵。 知识点二：电源规划和电网规划（轮换考点） 1、电源类型 城市电源由城市发电厂直接提供，或由外地发电厂经高压长途输送至变电所，接入城市电网。 城市电源通常分为城市发电厂和变电所两种基本类型。 发电厂有火力发电厂、水力发电厂、风力发电厂、太阳能发电厂、地热发电厂和原子能发电厂等。 目前，我国作为城市电源的发电厂以火电厂、水电厂为主。 变电所按功能、构造形式、职能等三种方式分类。 (1)按功能分类: 1）变压变电所:将较低电压变为较高电压的变电所，称为升压变电所。将较高电压变为较低电压的变电所，称降压变电所。 2）变流变电所:即将直流电变为交流电，或者由交流电变成直流电。后一种变电所又称为整流变电所。通常长距离区域性输送电采用后一种变电所。 (2)按构造形成分类: 变电所分为屋外式、屋内式、地下式、移动式。 (3)按职能分类: 1）区域变电所:为区域性长距离输送电服务的变电所。 2）城市变电所:为城市供、配电服务的变电所。 2、电源布局 （1）火力发电厂选址要求 1)符合城市总体规划要求。 2)应尽量利用劣地或非耕地,或安排在三类工业用地内。 3)应尽量靠近负荷中心。 4)经济合理,以便缩短热管道的距离,燃油电厂一般布置在炼油厂附近。 5)电厂铁路专用线要尽量减少对国家干线通过能力的影响 6)大型电厂首先应考虑靠近水源,直流供水。 7)贮灰场址应尽量利用荒、滩地或山谷。 8)电厂选址应在城市环境容量允许条件下,满足环保要求。 9)厂址选择应充分考虑出线条件,留有适当出线走廊宽度 10)厂址应满足地质、防震、防洪等要求。 （2）核电厂选址要求 1)靠近负荷中心,以减少输电费用。 2)厂址要求在人口密度较低的地方,以核电厂为中心,半径1km内为隔离区。 3)核电厂比同等容量的矿物燃料电厂需要更多的蓄水。 4)选择足够的场地,留有发展余地。 5)地形要求平坦,尽量减少土石方。 6)厂址不能选在地质条件不良的地带,以免发生地震时地基不稳定。 7)要求有良好的公路、铁路或水上交通条件,以便运输发电厂设备和建筑材料。 8)应考虑防洪、防泄、环境保护等要求。 （3）区域变电所的选址要求（了解） 1)变电所(站)接近负荷中心或网络中心。 2)便于各级电压线路的引入和引出,架空线走廊与所(站)址同时决定。 3)变电所(站)建设地点工程地质条件良好,地耐力较高,地质构造稳定。 4)所址地势高而平坦,不宜设于低洼地段,以免洪水淹没或涝渍影响。山区变电所的防洪设施应满足泄洪要求。 5)110-500kv变电所的所址标高宜在百年一遇的高水位之上,35kv变电所的所址标高宜在50年一遇的高水位处。 6)所址尽量不设在空气污秽地区。 7)具有生产和生活用水的可靠水源。 8)应考虑对邻近设施的影响。 3、电压等级: 500kv、330kv、220kv、110kv、66kv、35kv、10kv、380v/220v等八类。 通常城市一次送电电压为500kv、330kv、220kv，二次送电电压为110kv、66kv、35kv; 高压配电电压为10kv，低压配电电压为380/220v 4、城市变电所（站）： 城市市区变电所的设计应尽量节约用地面积,采用占地较少的户外型或半户外型布置。 中心区的变电所应考虑采用占空间较小的全户内型,并考虑与其他建筑物混合建设; 必要时也可考虑建设地下变电所。 5、电力线路 （1）城市架空电力线路 35kv及以上高压架空电力线路应规划专用通道并加以保护。 66kv及以上高压架空电力线路不应经过市区中心或重要风景区。 应避开空气严重污染或有爆炸危险品的地区。 （2）电力电缆敷设规划（了解） ①直埋敷设适用于市区人行道、公园绿地及公共建筑间的边缘地带，是最简便的敷设方式，应优先采用。 ②沟槽敷设适用于电缆较多，不能直接埋入地下且无机动负载的通道，如人行道、变电所内、工厂企业厂区。 ③排管敷设适用于不能直接埋入地下且有机动负载的通道，如城区道路及穿越小型建筑等。 ④隧道敷设适用于变电所出线端及重要市区街道电缆条数多或多种电压等级电缆平行的地段。 ⑤架空及桥梁构架安装，尽量利用已建的架空线杆塔、桥梁结构、公路桥支架或特制的结构体等架设电缆。 ⑥水下敷设安装方式须根据具体工程特殊设计。 2013年真题 下列关于城市供电规划内容的表述，哪项是正确的？（　） a．变电站选址应尽量靠近负荷中心 b．单位建筑面积负荷指标法是总体规划阶段常用的负荷预测方法 c．城市供电系统包括城市电源和配电网两部分 d．城市道路可以布置在220千伏供电架空走廊下 解析 本题考查的知识点是城市供电规划的要点。 变电站选址应尽量靠近负荷中心，正确。 负荷预测属于详细规划阶段的内容，而非总体规划阶段 城市供电系统包括城市电源、送电网和配电网 城市道路不应布置在220千伏供电架空走廊下 应扩展记忆： 变电站的选址原则、架空线路和地下电缆线路的规划和布置 例题 110~500kv变电所的所址标高宜在（　）年一遇的高水位上，35kv变电所的所址标高宜在（　）年一遇的高水位处。 a.100；50 b.200；100 c.100；20 d.200；50 第四节　　电力设施保护 知识点一：核电厂和电力线路的安全保护（轮换考点） 1、核电厂安全防护 核电厂非居民区周围应设置限制区，限制区半径不小于5km。 核电厂周围应设置应急计划区。应急计划区半径为10km，区域内不应有10万人以上的城镇。 2、高压架空线路走廊宽度控制宽度要求（了解）: 500kv:60-75m; 330kv:35-45m; 220kv:30-40m; 110/66kv:15-30m; 35kv:12-20m。 3、电力电缆线路安全保护 地下电缆：安全保护区为电缆线路两侧各0.75m所形成的两平行线内的区域。 江河电缆： 保护区一般不小于线路两侧各100m所形成的两平行线内的水域;中、小河流一般不小于线路两侧各50m所形成的两平行线内的水域。 海底电缆： 保护区一般为线路两侧各2海里(港内为两侧各100m)所形成的两平行线内的区域。 若在港区内，则为线路两侧各100m所形成的两平行线内的区域。
