4.4光的折射 (5).ppt

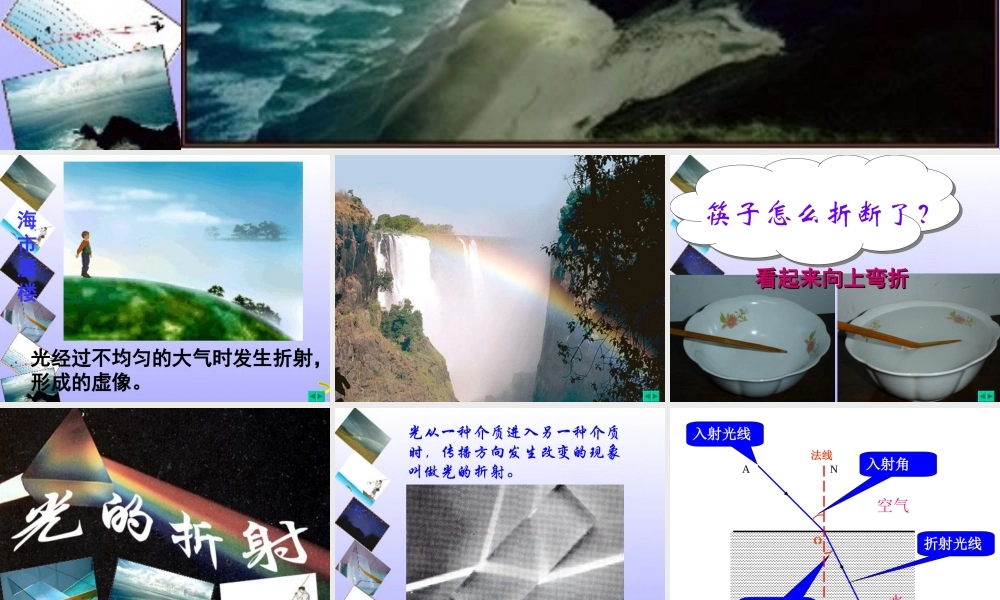

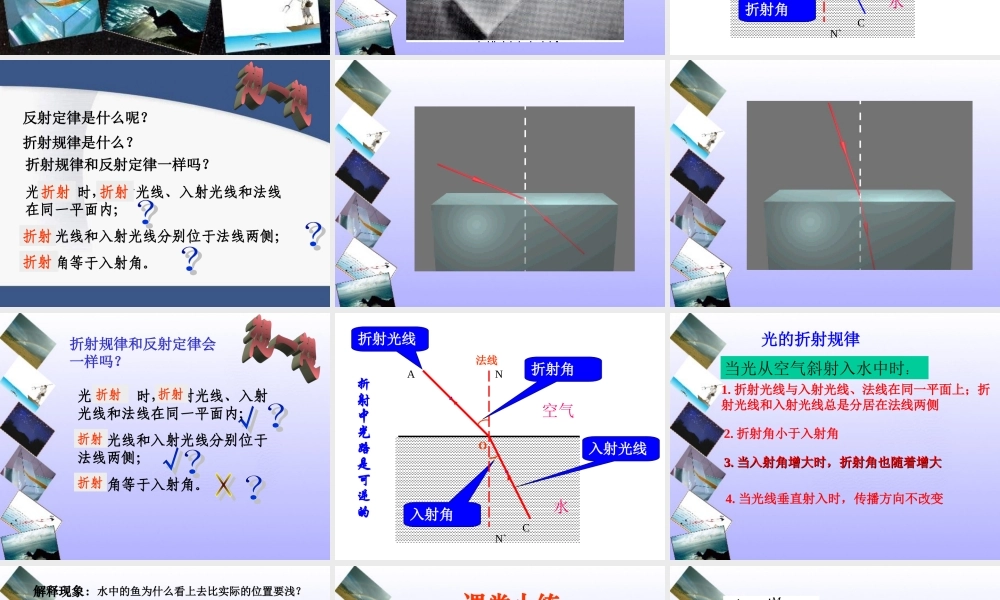

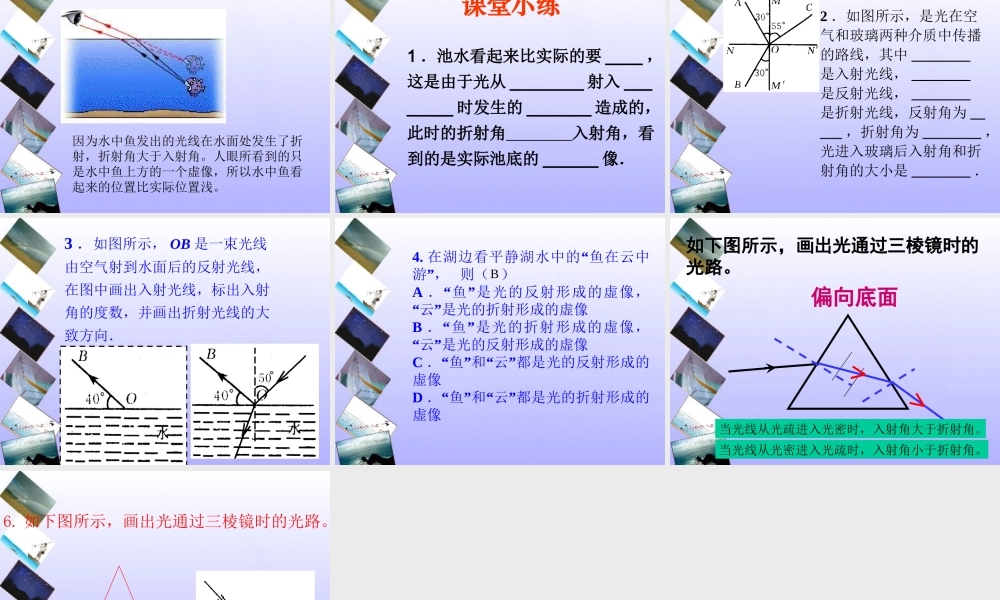

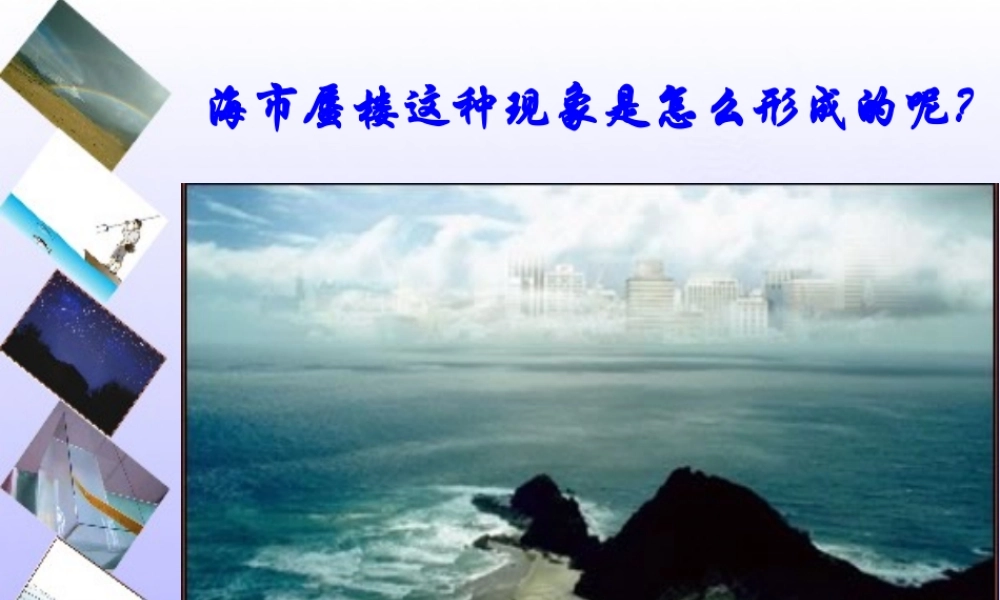

海市蜃楼这种现象是怎么形成的呢？,海市蜃楼,光经过不均匀的大气时发生折射，形成的虚像。,筷子怎么折断了？,看起来向上弯折,光从一种介质进入另一种介质时，传播方向发生改变的现象叫做光的折射。,A,O,空气,N,N,C,水,入射光线,入射角,折射角,折射光线,光 反射时，反射光线、入射光线和法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。,折射,折射,折射,折射,？,？,？,折射规律和反射定律一样吗？,想一想,折射规律是什么？,反射定律是什么呢？,折射规律和反射定律会一样吗？,想一想,？,？,？,光 反射 时，反射光线、入射光线和法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。,折射,折射,折射,折射,A,O,空气,N,N,C,水,折射光线,折射角,入射角,入射光线,折射中光路是可逆的,光的折射规律,2.折射角小于入射角,3.当入射角增大时，折射角也随着增大,1.折射光线与入射光线、法线在同一平面上；折射光线和入射光线总是分居在法线两侧,4.当光线垂直射入时，传播方向不改变,当光从空气斜射入水中时：,解释现象：水中的鱼为什么看上去比实际的位置要浅？,因为水中鱼发出的光线在水面处发生了折射，折射角大于入射角。人眼所看到的只是水中鱼上方的一个虚像，所以水中鱼看起来的位置比实际位置浅。,课堂小练,1池水看起来比实际的要_，这是由于光从_射入_时发生的_造成的，此时的折射角 入射角，看到的是实际池底的_像,2如图所示，是光在空气和玻璃两种介质中传播的路线，其中_是入射光线，_是反射光线，_是折射光线，反射角为_，折射角为_，光进入玻璃后入射角和折射角的大小是_,3如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向,4.在湖边看平静湖水中的“鱼在云中游”，则（）A“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像B“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像C“鱼”和“云”都是光的反射形成的虚像D“鱼”和“云”都是光的折射形成的虚像,B,如下图所示，画出光通过三棱镜时的光路。,偏向底面,当光线从光疏进入光密时，入射角大于折射角。,当光线从光密进入光疏时，入射角小于折射角。,6.如下图所示，画出光通过三棱镜时的光路。,
