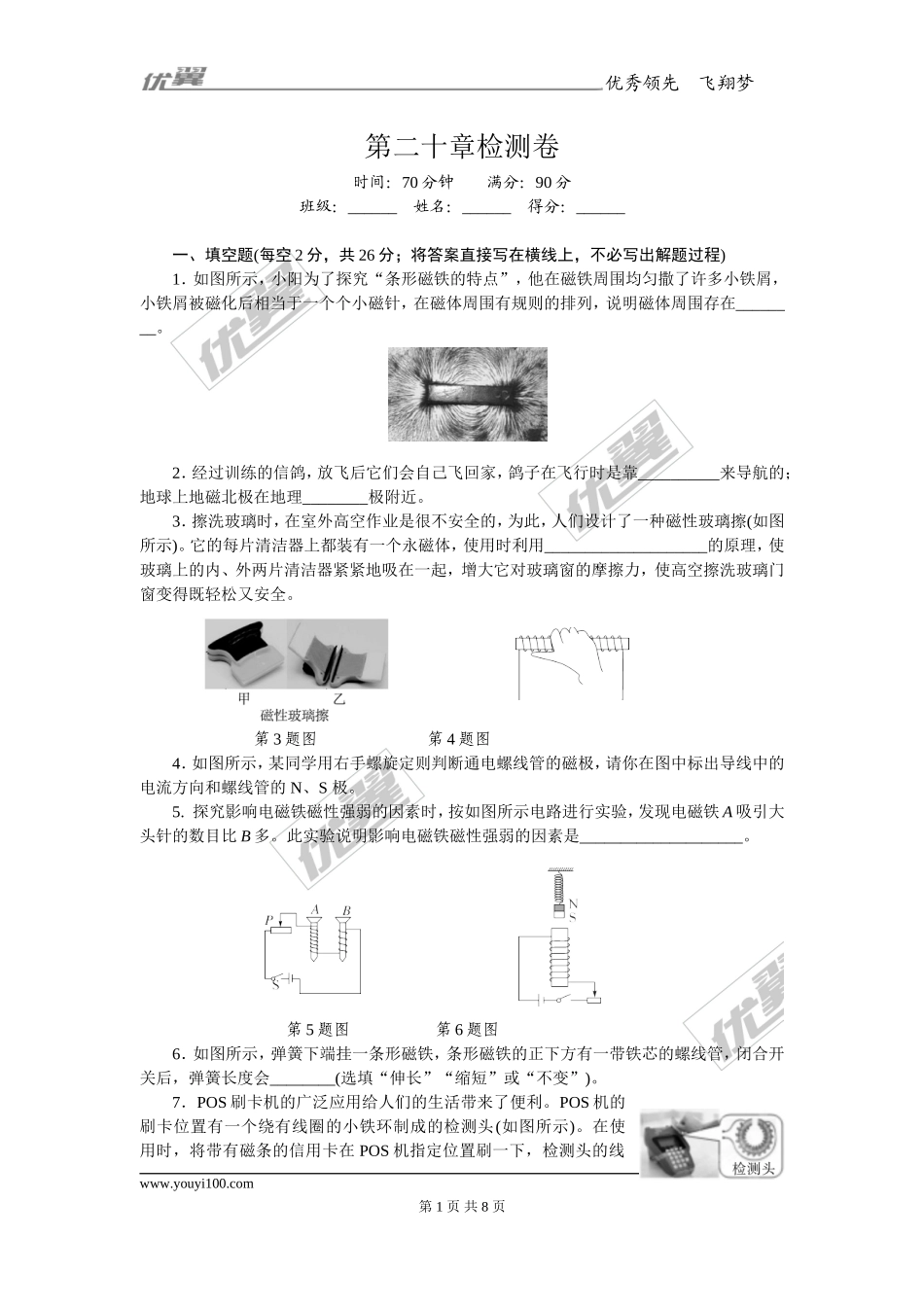

3.第二十章检测卷(1).doc

优秀领先 飞翔梦想 第二十章检测卷 时间：70分钟　　满分：90分 班级：______　姓名：______　得分：______ 　　　　　　　　　　　　　　　　　　　　　　 一、填空题(每空2分，共26分；将答案直接写在横线上，不必写出解题过程) 1．如图所示，小阳为了探究“条形磁铁的特点”，他在磁铁周围均匀撒了许多小铁屑，小铁屑被磁化后相当于一个个小磁针，在磁体周围有规则的排列，说明磁体周围存在________。 2．经过训练的信鸽，放飞后它们会自己飞回家，鸽子在飞行时是靠__________来导航的；地球上地磁北极在地理________极附近。 3．擦洗玻璃时，在室外高空作业是很不安全的，为此，人们设计了一种磁性玻璃擦(如图所示)。它的每片清洁器上都装有一个永磁体，使用时利用____________________的原理，使玻璃上的内、外两片清洁器紧紧地吸在一起，增大它对玻璃窗的摩擦力，使高空擦洗玻璃门窗变得既轻松又安全。 第3题图 第4题图 4．如图所示，某同学用右手螺旋定则判断通电螺线管的磁极，请你在图中标出导线中的电流方向和螺线管的 N、S 极。 5. 探究影响电磁铁磁性强弱的因素时，按如图所示电路进行实验，发现电磁铁A吸引大头针的数目比B多。此实验说明影响电磁铁磁性强弱的因素是____________________。 第5题图 第6题图 6．如图所示，弹簧下端挂一条形磁铁，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，弹簧长度会________(选填“伸长”“缩短”或“不变”)。 7．POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。POS刷卡机读出信息的原理是____________。　　 8．如图所示是一种温度自动报警器的原理图。制作时，在____________(选填“煤油”或“水银”)温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连。当温度达到金属丝下端所指的温度时，电磁铁具有________，将衔铁吸引过来，使电铃发出报警信号。 9．如图所示是研究电磁感应现象的实验装置，当开关闭合，移动导体棒ab左右运动时，能观察到电流计指针________发生偏转。当导体棒ab在磁场中左右运动时，________受到磁场对它的作用力。(均选填“会”与“不会”) 第9题图 第10题图 10．如图实验装置中，要改变通电导线在磁场中的受力方向，可以通过改变磁场方向或改变________方向来实现。 二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的) 11．下列关于磁场和磁感线的说法中，正确的是(　　) A．只有磁体才有磁场 B．磁感线是由小磁针形成的 C．磁感线是客观存在的闭合曲线 D．越靠近磁极的地方磁感线越密 12．下列有关电和磁的现象与发现这一现象的科学家对应正确的一组是(　　) A．电流磁效应—安培 B．电流热效应—奥斯特 C．电磁感应—法拉第 D．最早发现地磁偏角—焦耳 13．如图是“追风者”磁悬浮列车悬浮原理的示意图。该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指(　　) A．异名磁极相互吸引 B．同名磁极相互吸引 C．异名磁极相互排斥 D．同名磁极相互排斥 14．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是(　　) 15．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是(　　) 16．小丽利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是(　　) A．减少螺线管线圈的匝数 B．抽出螺线管中的铁芯 C．滑动变阻器滑片P向右移动 D．减小控制电路电源电压 17．图为直流电动机的工作原理图。以下相关的分析中正确的是(　　) A．电动机工作过程中，消耗的电能全部转化为内能 B．电动机工作过程中，消耗的电能全部转化为机械能 C．电动机工作过程中，线圈中也产生感应电流 D．电动机工作过程中，线圈中的电流方向保持不变 三、实验题(第18小题7分，第19小题6分，第20小题8分，共21分) 18．小明利用如图所示装置探究磁化过程，图中容器内装的是一些铁屑，架上所夹的是一根较长的软铁棒。 (1)比较甲、乙两图中的现象可知：当磁极靠近软铁棒时，软铁棒由于被________而显出________。 (2)小明从图乙中拿开条形磁铁，发现软铁棒下端的铁屑纷纷掉下来，这说明软铁棒获得的磁性__________(选填“能够”或“不能够”)保持。 (3)小明用形状完全相同的钢棒代替软铁棒重做上述实验，发现当条形磁铁拿开后，铁屑经过较长的时间后才掉下来，这说明钢保持磁性的能力比软铁________。 (4)小明用形状完全相同的铜棒重做上述实验，发现甲、乙两图实验过程中，铁屑均不能被吸引上来，这说明铜________(选填“是”或“不是”)磁性材料。 19．在探究“感应电流产生的条件”实验中： (1)如图，a、b两接线柱间应接入____________________； (2)下列各种操作中，能使闭合回路产生电流的是________(选填字母)； A．让导体在磁场中静止 B．保持导体静止，使蹄形磁体水平向左运动 C．让导体在磁场中做竖直向上或竖直向下的运动 (3)从能量的角度来分析，感应电流的产生过程是________能转化为电能。 20．如图甲所示，使线圈位于两磁极间。 (1)通电后，图甲中ab段导线的电流方向是____________(选填“由a到b”或“由b到a”)。图甲中ab段导线受磁场力的方向向上，用箭头标示出图丙中ab段导线所受磁场力的方向。 (2)线圈转过图乙所示位置，用__________________的办法可使线圈靠磁场力继续顺时针转动至少半圈。 (3)若把图乙中的电源换为电阻，快速转动线圈，电阻发热。此过程机械能先转化为________能再转化为________能。 四、计算题(第21小题6分，第22小题8分，第23小题8分，共22分；解答要有必要的公式和解答过程，只有最后答案的不能得分) 21．现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力。某直流电动机的铭牌上标有“220V　5.5kW”，电动机线圈的电阻为0.4Ω。 (1)电动机的工作原理是什么？ (2)该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？ 22．磁场的强弱可用磁感应强度B表示，单位为特斯拉T。小华设计了磁感应强度测量仪，如图为其原理图。该仪器显示计由电流表改装，电源电压6V，定值电阻R0为40Ω，磁场电阻RB在常温下的阻值随外加磁感应强度变化的对应关系如下表所示，求： 磁感应强度B/T 0 0.04 0.08 0.12 0.16 0.20 磁感电阻RB/Ω 160 180 200 230 260 290 (1)当待测磁感应强度为0T时，磁感电阻RB是多少？ (2)若把该测量仪放在某处，闭合开关，电路消耗的总功率为0.12W，则该处磁感应强度是多少？ 23．目前随着城市建筑越来越高，楼内部都安装了电梯，方便居民出入。某栋楼内电梯的相关技术参数如下表。为了安全，电梯都设置了超载自动报警系统，其工作原理如图所示： 功率 25kW 最大载客量 10人 (1)由图可知，当电梯人数增多时，压敏电阻R1受到的压力增大，阻值减小，则控制电路的电流增大，从而使电磁铁的磁性________(选填“增强”或“减弱”)。当电梯超载时，触点K与触点________(选填“A”或“B”)接触，电铃发出报警铃声； (2)某开发商称：此电梯是快速电梯，它能在10s内将10个成年人从1层匀速升高到14层。若每个人的体重约为600N，每层楼高3m，电梯上升时需要克服摩擦及系统自重共计2000N。请你通过计算说明开发商的话是否可信？ 参考答案与点拨 1．磁场　2.地磁场　南 3．异名磁极相互吸引 4．如图所示。 5．线圈匝数 6．缩短　点拨：当开关闭合时，通电线圈周围产生磁场，根据安培定则可以判断，通电螺线管的上端为S极；由于同名磁极相互排斥，所以对上端条形磁铁有一个向上的磁力，所以弹簧长度会缩短。 7．电磁感应　8.水银　磁性　9.会　会　10.电流 11．D　12.C　13.D　14.D 15．B　点拨：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。结合选项得出答案。 16．C　点拨：(1)在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常，说明工作电路一直是闭合的，要想在光亮时灯灭，一定要增大电磁铁的磁性。(2)滑动变阻器的作用是改变连入电路电阻丝的长度，改变电阻的大小，从而改变电路中的电流。 17．C 18．(1)磁化　磁性　(2)不能够　(3)强　(4)不是 19．(1)小量程电流表(灵敏电流计) (2)B　(3)机械 20．(1)由a到b　 如图所示。 (2)改变电流方向　(3)电　内 21．(1)通电导体在磁场中受到力的作用； (2)电动机消耗的电能W＝Pt＝5.5kW×1h＝5.5kW·h，∵P＝UI，∴电动机正常工作时的电流为I＝＝＝25A，线圈产生的热量Q＝I2Rt＝(25A)2×0.4Ω×3600s＝9×105J。 22．(1)160Ω； (2)电路消耗的总功率为0.12W时，由P＝可得，电路中的总电阻R＝＝＝300Ω，此时磁敏电阻的阻值RB＝R－R0＝300Ω－40Ω＝260Ω，由表中数据可知，该处磁感应强度为0.16T。 23．(1)增强　B (2)若每层楼高3m，从地面升高到14层电梯的高度为13×3m＝39m，10个成年人从地面升高到14层电梯做得机械功W＝Gh＝(600N×10＋2000N)×39m＝3.12×105J；电梯电机做得电功W电＝2.5×104W×10s＝2.5×105J，由电梯应做的机械功和电梯电机做的电功比较可知，电梯电机做的电功小于电梯应做的机械功，因此开发商的话不可信。 第 8 页 共 8 页
