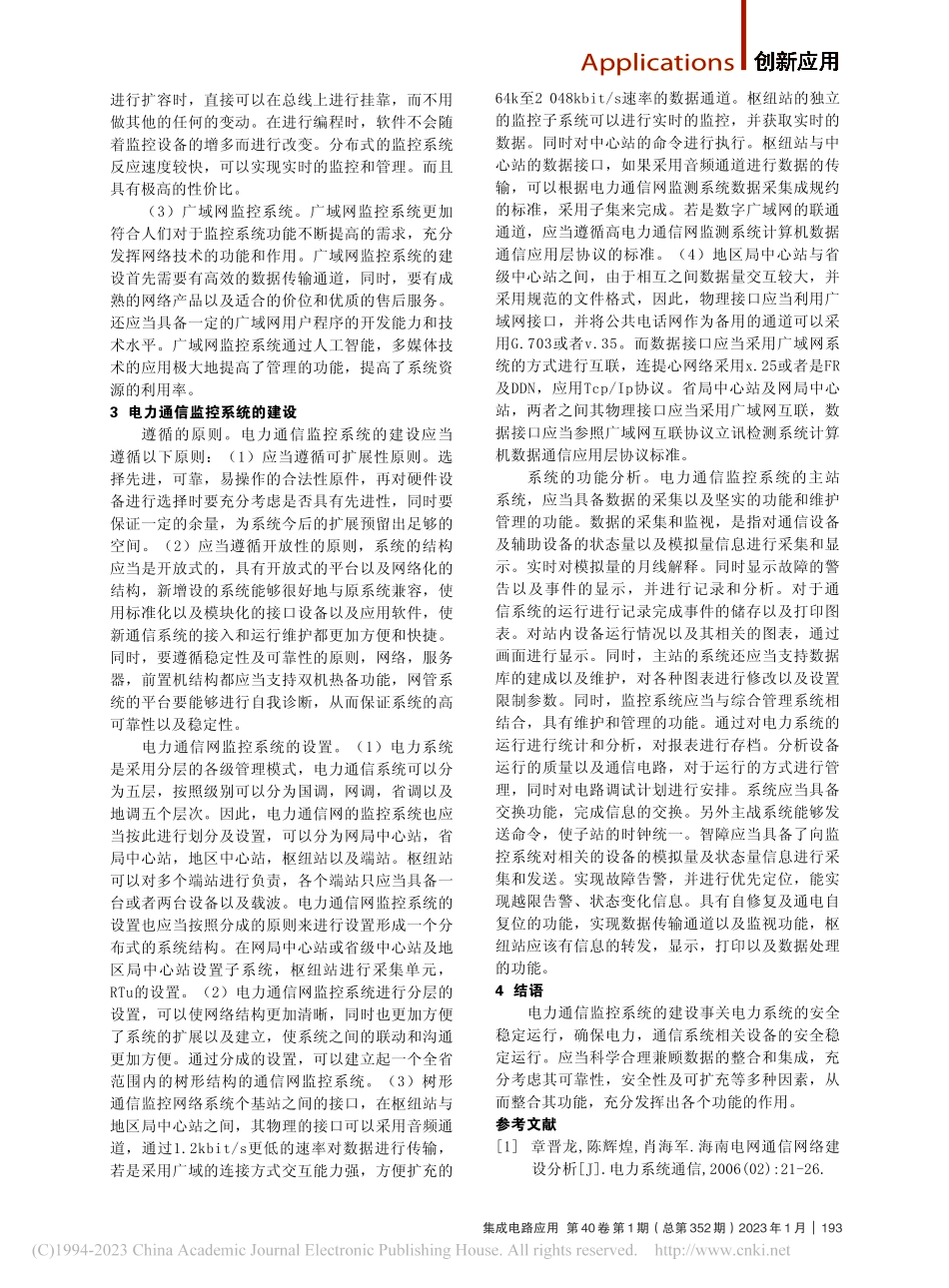

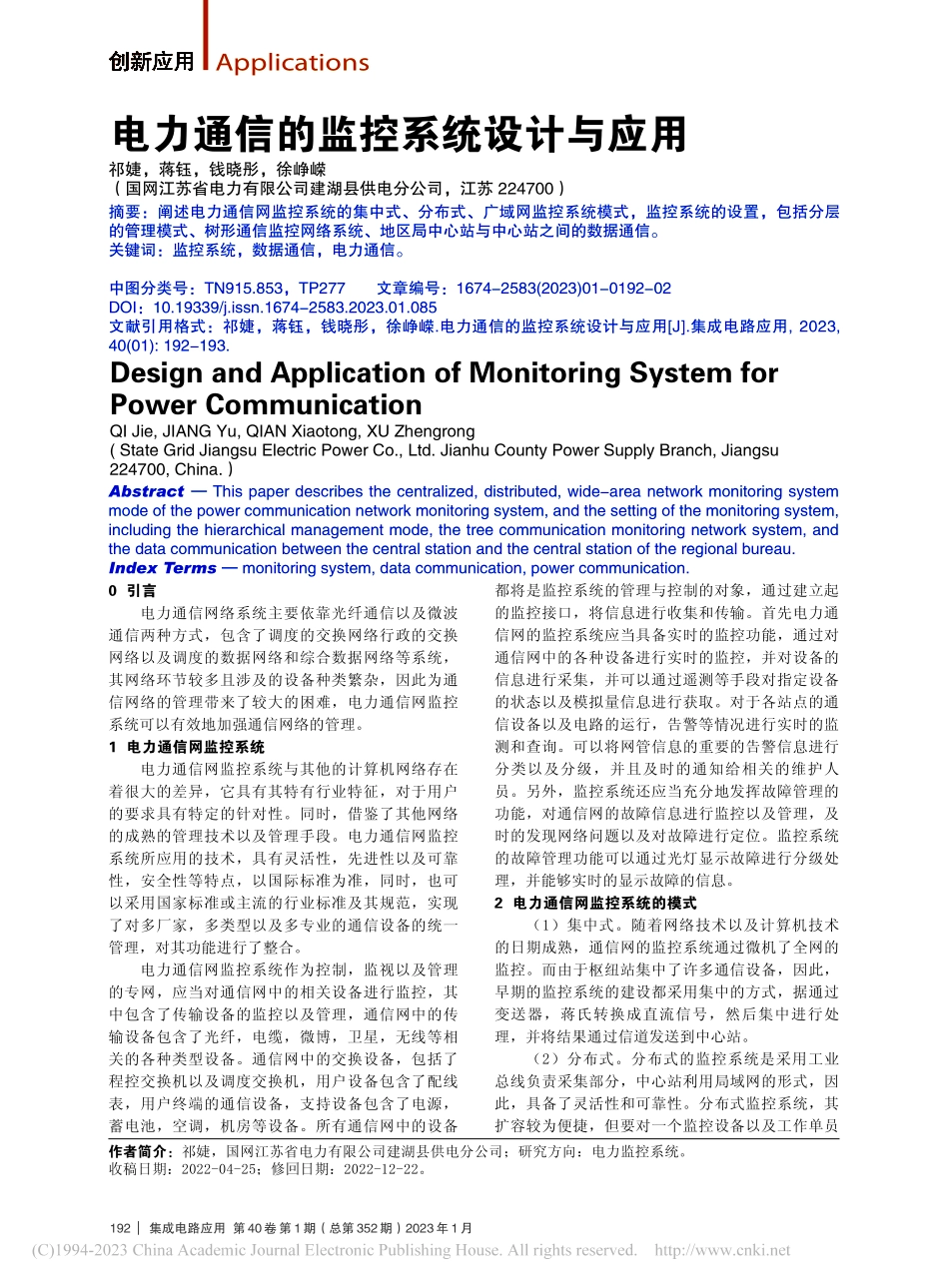

192 集成电路应用 第 40 卷 第 1 期（总第 352 期）2023 年 1 月Applications创新应用都将是监控系统的管理与控制的对象，通过建立起的监控接口，将信息进行收集和传输。首先电力通信网的监控系统应当具备实时的监控功能，通过对通信网中的各种设备进行实时的监控，并对设备的信息进行采集，并可以通过遥测等手段对指定设备的状态以及模拟量信息进行获取。对于各站点的通信设备以及电路的运行，告警等情况进行实时的监测和查询。可以将网管信息的重要的告警信息进行分类以及分级，并且及时的通知给相关的维护人员。另外，监控系统还应当充分地发挥故障管理的功能，对通信网的故障信息进行监控以及管理，及时的发现网络问题以及对故障进行定位。监控系统的故障管理功能可以通过光灯显示故障进行分级处理，并能够实时的显示故障的信息。2 电力通信网监控系统的模式（1）集中式。随着网络技术以及计算机技术的日期成熟，通信网的监控系统通过微机了全网的监控。而由于枢纽站集中了许多通信设备，因此，早期的监控系统的建设都采用集中的方式，据通过变送器，蒋氏转换成直流信号，然后集中进行处理，并将结果通过信道发送到中心站。（2）分布式。分布式的监控系统是采用工业总线负责采集部分，中心站利用局域网的形式，因此，具备了灵活性和可靠性。分布式监控系统，其扩容较为便捷，但要对一个监控设备以及工作单员0 引言电力通信网络系统主要依靠光纤通信以及微波通信两种方式，包含了调度的交换网络行政的交换网络以及调度的数据网络和综合数据网络等系统，其网络环节较多且涉及的设备种类繁杂，因此为通信网络的管理带来了较大的困难，电力通信网监控系统可以有效地加强通信网络的管理。1 电力通信网监控系统 电力通信网监控系统与其他的计算机网络存在着很大的差异，它具有其特有行业特征，对于用户的要求具有特定的针对性。同时，借鉴了其他网络的成熟的管理技术以及管理手段。电力通信网监控系统所应用的技术，具有灵活性，先进性以及可靠性，安全性等特点，以国际标准为准，同时，也可以采用国家标准或主流的行业标准及其规范，实现了对多厂家，多类型以及多专业的通信设备的统一管理，对其功能进行了整合。电力通信网监控系统作为控制，监视以及管理的专网，应当对通信网中的相关设备进行监控，其中包含了传输设备的监控以及管理，通信网中的传输设备包含了光纤，电缆，微博，卫星，无线等相关的各种类型设备。通信网中的交换设备，包括了程控交换机以及调度交换机，用户设备包含了配线表，用户终端的通信设备，支持设备包含了电源，蓄电池，空调，机房等设备。所有通信网中的设备作者简介：祁婕，国网江苏省电力有限公司建湖县供电分公司；研究方向：电力监控系统。收稿日期：2022-04-25；修回日期：2022-12-22。摘要：阐述电力通信网监控系统的集中式、分布式、广域网监控系统模式，监控系统的设置，包括分层的管理模式、树形通信监控网络系统、地区局中心站与中心站之间的数据通信。关键词：监控系统，数据通信，电力通信。中图分类号：TN915.853，TP277 文章编号：1674-2583(2023)01-0192-02DOI：10.19339/j.issn.1674-2583.2023.01.085文献引用格式：祁婕，蒋钰，钱晓彤，徐峥嵘.电力通信的监控系统设计与应用J.集成电路应用,2023,40(01):192-193.电力通信的监控系统设计与应用祁婕，蒋钰，钱晓彤，徐峥嵘（国网江苏省电力有限公司建湖县供电分公司，江苏 224700）Abstract This paper describes the centralized,distributed,wide-area network monitoring system mode of the power communication network monitoring system,and the setting of the monitoring system,including the hierarchical management mode,the tree communication monitoring network system,and the data communication between the central station and the central station of the regional bureau.Index Terms monitoring system,data communication,power communication.Design and Application of Monitoring System for Power CommunicationQI Jie,JIANG Yu,QIAN Xiaotong,XU Zhengrong(State Grid Jiangsu Electric Power Co.,Ltd.Jianhu County Power Supply Branch,Jiangsu 224700,China.）Applications 创新应用集成电路应用 第 40 卷 第 1 期（总第 352 期）2023 年 1 月 193进行扩容时，直接可以在总线上进行挂靠，而不用做其他的任何的变动。在进行编程时，软件不会随着监控设备的增多而进行改变。分布式的监控系统反应速度较快，可以实现实时的监控和管理。而且具有极高的性价比。（3）广域网监控系统。广域网监控系统更加符合人们对于监控系统功能不断提高的需求，充分发挥网络技术的功能和作用。广域网监控系统的建设首先需要有高效的数据传输通道，同时，要有成熟的网络产品以及适合的价位和优质的售后服务。还应当具备一定的广域网用户程序的开发能力和技术水平。广域网监控系统通过人工智能，多媒体技术的应用极大地提高了管理的功能，提高了系统资源的利用率。3 电力通信监控系统的建设遵循的原则。电力通信监控系统的建设应当遵循以下原则：（1）应当遵循可扩展性原则。选择先进，可靠，易操作的合法性原件，再对硬件设备进行选择时要充分考虑是否具有先进性，同时要保证一定的余量，为系统今后的扩展预留出足够的空间。（2）应当遵循开放性的原则，系统的结构应当是开放式的，具有开放式的平台以及网络化的结构，新增设的系统能够很好地与原系统兼容，使用标准化以及模块化的接口设备以及应用软件，使新通信系统的接入和运行维护都更加方便和快捷。同时，要遵循稳定性及可靠性的原则，网络，服务器，前置机结构都应当支持双机热备功能，网管系统的平台要能够进行自我诊断，从而保证系统的高可靠性以及稳定性。电力通信网监控系统的设置。（1）电力系统是采用分层的各级管理模式，电力通信系统可以分为五层，按照级别可以分为国调，网调，省调以及地调五个层次。因此，电力通信网的监控系统也应当按此进行划分及设置，可以分为网局中心站，省局中心站，地区中心站，枢纽站以及端站。枢纽站可以对多个端站进行负责，各个端站只应当具备一台或者两台设备以及载波。电力通信网监控系统的设置也应当按照分成的原则来进行设置形成一个分布式的系统结构。在网局中心站或省级中心站及地区局中心站设置子系统，枢纽站进行采集单元，RTu的设置。（2）电力通信网监控系统进行分层的设置，可以使网络结构更加清晰，同时也更加方便了系统的扩展以及建立，使系统之间的联动和沟通更加方便。通过分成的设置，可以建立起一个全省范围内的树形结构的通信网监控系统。（3）树形通信监控网络系统个基站之间的接口，在枢纽站与地区局中心站之间，其物理的接口可以采用音频通道，通过1.2kbit/s更低的速率对数据进行传输，若是采用广域的连接方式交互能力强，方便扩充的64k至2 048kbit/s速率的数据通道。枢纽站的独立的监控子系统可以进行实时的监控，并获取实时的数据。同时对中心站的命令进行执行。枢纽站与中心站的数据接口，如果采用音频通道进行数据的传输，可以根据电力通信网监测系统数据采集成规约的标准，采用子集来完成。若是数字广域网的联通通道，应当遵循高电力通信网监测系统计算机数据通信应用层协议的标准。（4）地区局中心站与省级中心站之间，由于相互之间数据量交互较大，并采用规范的文件格式，因此，物理接口应当利用广域网接口，并将公共电话网作为备用的通道可以采用G.703或者v.35。而数据接口应当采用广域网系统的方式进行互联，连提心网络采用x.25或者是FR及DDN，应用Tcp/Ip协议。省局中心站及网局中心站，两者之间其物理接口应当采用广域网互联，数据接口应当参照广域网互联协议立讯检测系统计算机数据通信应用层协议标准。系统的功能分析。电力通信监控系统的主站系统，应当具备数据的采集以及坚实的功能和维护管理的功能。数据的采集和监视，是指对通信设备及辅助设备的状态量以及模拟量信息进行采集和显示。实时对模拟量的月线解释。同时显示故障的警告以及事件的显示，并进行记录和分析。对于通信系统的运行进行记录完成事件的储存以及打印图表。对站内设备运行情况以及其相关的图表，通过画面进行显示。同时，主站的系统还应当支持数据库的建成以及维护，对各种图表进行修改以及设置限制参数。同时，监控系统应当与综合管理系统相结合，具有维护和管理的功能。通过对电力系统的运行进行统计和分析，对报表进行存档。分析设备运行的质量以及通信电路，对于运行的方式进行管理，同时对电路调试计划进行安排。系统应当具备交换功能，完成信息的交换。另外主战系统能够发送命令，使子站的时钟统一。智障应当具备了向监控系统对相关的设备的模拟量及状态量信息进行采集和发送。实现故障告警，并进行优先定位，能实现越限告警、状态变化信息。具有自修复及通电自复位的功能，实现数据传输通道以及监视功能，枢纽站应该有信息的转发，显示，打印以及数据处理的功能。4 结语电力通信监控系统的建设事关电力系统的安全稳定运行，确保电力，通信系统相关设备的安全稳定运行。应当科学合理兼顾数据的整合和集成，充分考虑其可靠性，安全性及可扩充等多种因素，从而整合其功能，充分发挥出各个功能的作用。参考文献1 章晋龙,陈辉煌,肖海军.海南电网通信网络建设分析J.电力系统通信,2006(02):21-26.
