新人教版九年级物理第十六章电压电阻单元测试题(含答案).doc

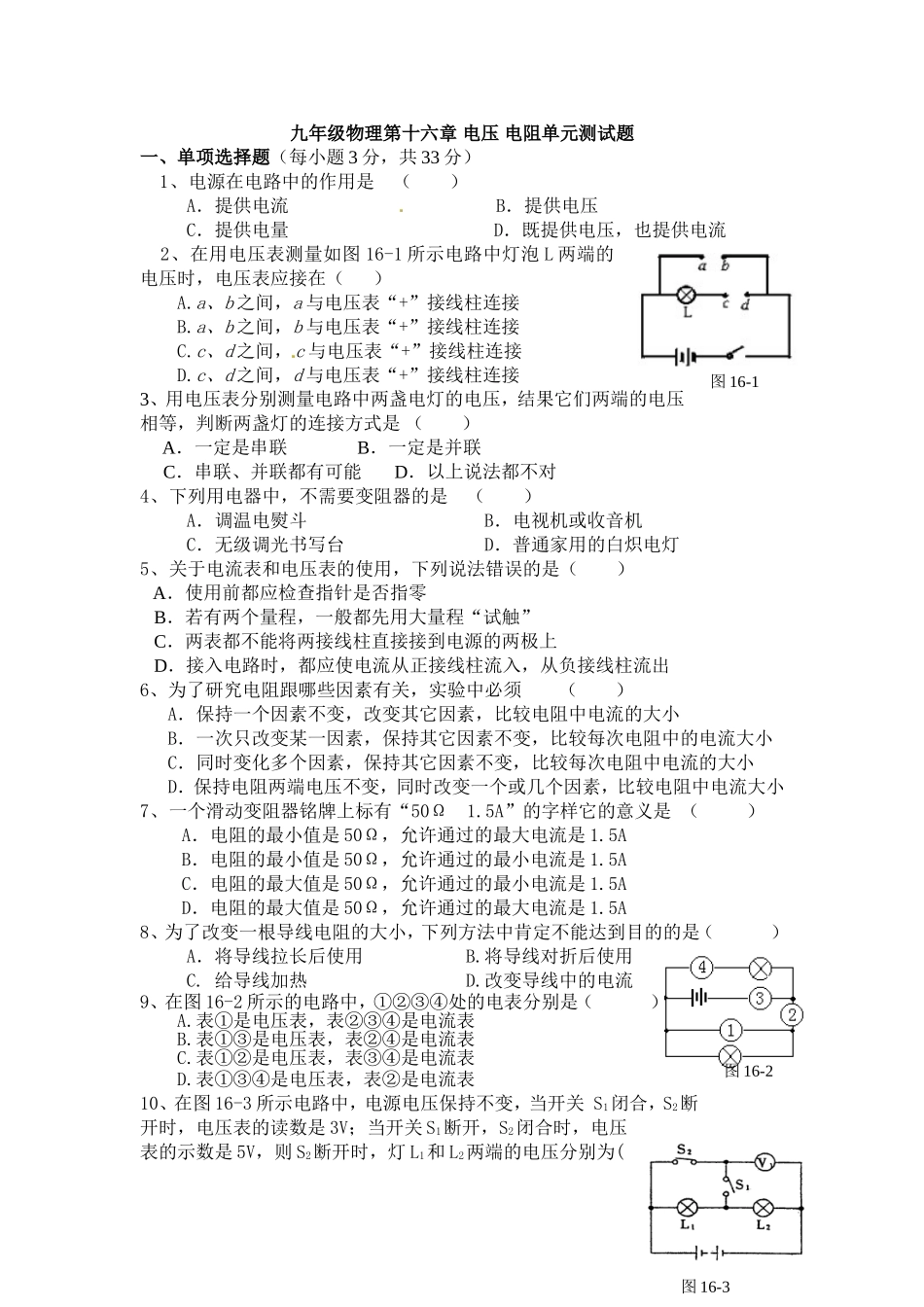

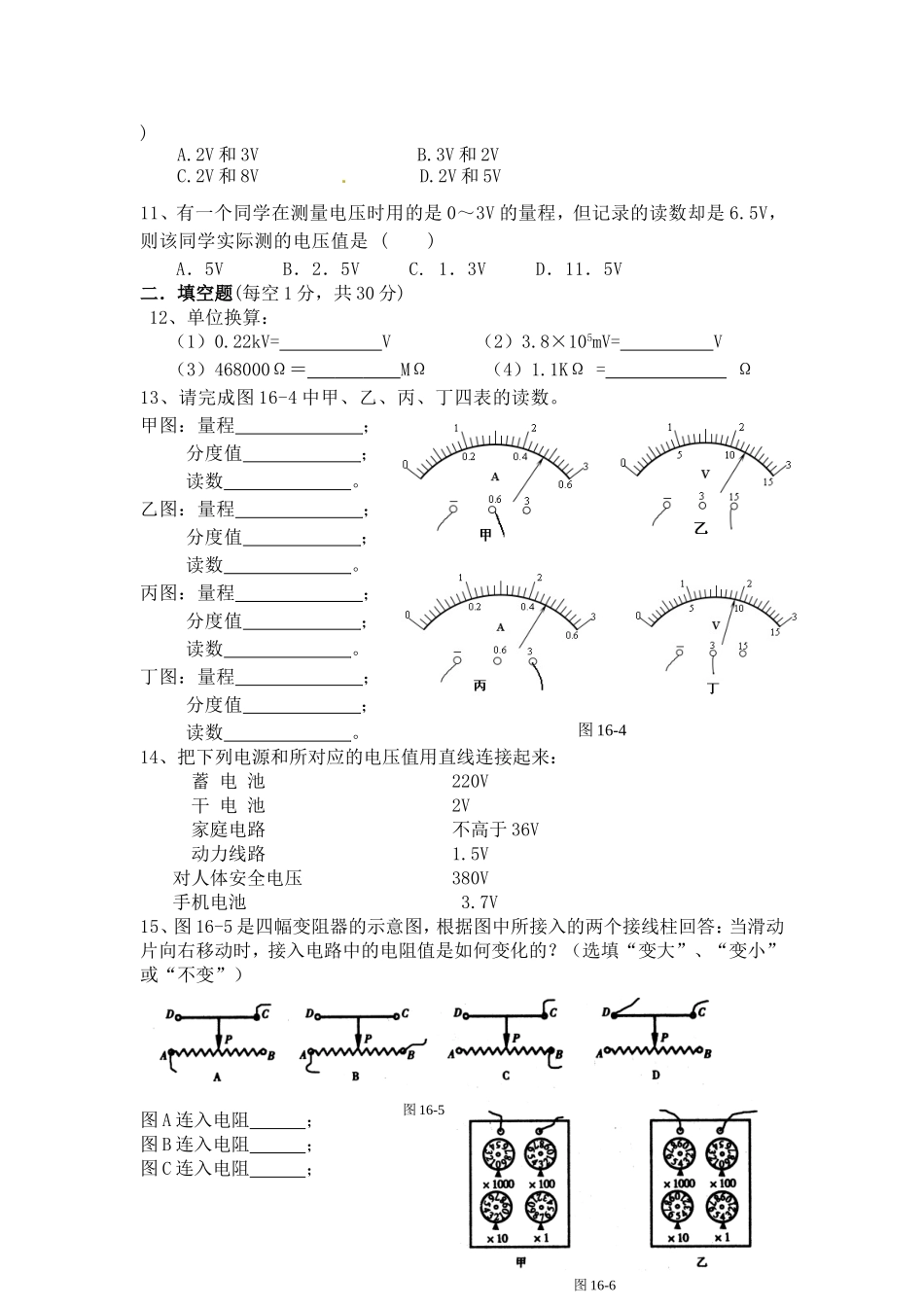

九年级物理第十六章 电压 电阻单元测试题 一、单项选择题（每小题3分，共33分） 1、电源在电路中的作用是 （ ） A．提供电流 B．提供电压 C．提供电量 D．既提供电压，也提供电流 2、在用电压表测量如图16-1所示电路中灯泡L两端的电压时，电压表应接在（ ） A.a、b之间，a与电压表“+”接线柱连接 B.a、b之间，b与电压表“+”接线柱连接 C.c、d之间，c与电压表“+”接线柱连接 图16-1 D.c、d之间，d与电压表“+”接线柱连接 3、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是 （　　） A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．以上说法都不对 4、下列用电器中，不需要变阻器的是 （ ） A．调温电熨斗 B．电视机或收音机 C．无级调光书写台 D．普通家用的白炽电灯 5、关于电流表和电压表的使用，下列说法错误的是（　　） A．使用前都应检查指针是否指零 B．若有两个量程，一般都先用大量程“试触” C．两表都不能将两接线柱直接接到电源的两极上 D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出 6、为了研究电阻跟哪些因素有关，实验中必须 （ ） A．保持一个因素不变，改变其它因素，比较电阻中电流的大小 B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小 C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小 D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小 7、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是 （ ） A．电阻的最小值是50Ω，允许通过的最大电流是1.5A B．电阻的最小值是50Ω，允许通过的最小电流是1.5A C．电阻的最大值是50Ω，允许通过的最小电流是1.5A D．电阻的最大值是50Ω，允许通过的最大电流是1.5A 8、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ ） A．将导线拉长后使用 B.将导线对折后使用 C. 给导线加热 D.改变导线中的电流 9、在图16-2所示的电路中，①②③④处的电表分别是（ ） A.表①是电压表，表②③④是电流表 B.表①③是电压表，表②④是电流表 图16-2 C.表①②是电压表，表③④是电流表 D.表①③④是电压表，表②是电流表 图16-3 10、在图16-3所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为( ) A.2V和3V B.3V和2V C.2V和8V 　　 D.2V和5V 11、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是 ( ) A．5V B．2．5V C. 1．3V D．11．5V 二．填空题(每空1分，共30分) 12、单位换算： （1）0.22kV= V （2）3.8×105mV= V （3）468000Ω＝ 　 MΩ （4）1.1KΩ = Ω 13、 请完成图16-4中甲、乙、丙、丁四表的读数。 甲图：量程 ； 分度值 ； 读数 。 乙图：量程 ； 分度值 ； 读数 。 丙图：量程 ； 分度值 ； 读数 。 丁图：量程 ； 图16-4 分度值 ； 读数 。 14、把下列电源和所对应的电压值用直线连接起来： 蓄 电 池 220V 干 电 池 2V 家庭电路 不高于36V 动力线路 1.5V 对人体安全电压 380V 手机电池 3.7V 15、图16-5是四幅变阻器的示意图，根据图中所接入的两个接线柱回答：当滑动片向右移动时，接入电路中的电阻值是如何变化的？（选填“变大”、“变小”或“不变”） 图16-5 图16-6 图A连入电阻 ； 图B连入电阻 ； 图C连入电阻 ； 图D连入电阻 。 16、读出图16-6中两电阻箱的示数： 甲图的示数是 ； 乙图的示数是 。 17、 做实验时需要6V的电源，则要用 节干电池串联，或用 节蓄电池串联才行。 三、作图、实验题(除特殊标注外，每空1分，共29分)　　　　　　　　　　　　　　　　　　　　 18、如图16-7所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。 （1）（3分）按要求连接实物图。 图16-7 （2）（3分）画出相应的电路图。 （3）连接电路时开关应处于___________（填“断开”或“闭合”）状态，变阻器的滑片应处于阻值_________（填“最大”或“最小”）处。 （4）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_________________________________；如发现电流表、电压表的指针均反偏，最简单的解决方法是______________________________；如移动滑片P发现两表示数均比较小且不变，则原因为 。 19、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想： 猜想①：在温度不变时，导体的电阻与导体的材料有关； 猜想②：在温度不变时，导体的电阻与导体的长度有关； 猜想③：在温度不变时，导体的电阻与导体的横被面积有关． 供她选择的导体如下表所示： 序号 材料 长度（m） 横截面积（mm2） A 镍铬合金 0.8 0.5 B 锰铜 0.8 1 C 锰铜 0.8 0.5 D 锰铜 1.2 0.5 她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填序号）： (1)要验证猜想①，小芳同学应选择的两段导体是 和 ； (2)要验证猜想②，小芳同学应选择的两段导体是 和 ； (3)要验证猜想③，小芳同学应选择的两段导体是 和 ； （4）这种物理研究方法，通常叫做 。 四.计算题(8分) - 3 15 U 20、图16-9所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题： - 3 15 U1 S L1 L2 图16-9 ⑴　L1两端的电压U1是多大？ ⑵　L2两端的电压U2是多大？ ⑶　L1、L2串联的总电压U是多大？ ⑷　电源电压是多大？ 第十六章 电压 电阻单元测试题参考答案 一、单项选择题（每小题3分，共33分） 1.B 2.A 3.C 4.D 5.C 6.B 7.D 8.D 9.A 10.A 11.C 二．填空题(每空1分，共30分) 12、（1）220，（2）380，（3）0.468，（4）1100 13、甲图:0-0.6A,0.02A,0.48A 乙图：0-15V，0.5V，11.5V 14、 蓄 电 池 220V 干 电 池 2V 家庭电路 不高于36V 动力线路 1.5V 对人体安全电压 380V 手机电池 3.7V 15、 变大，不变，变小，不变 16、 327Ω,4051Ω 17、 4,3 三、 作图、实验题(除特殊标注外，每空1分，共29分)　 18、（1）实物连接如左下图所示；（2）电路图如右下图所示； S （3） 断开，最大；（4） 灯泡断路，对换电源的正负接线柱即可，滑动变阻器接法错误（两线头均接在线圈两端的接线柱了）。 19、（1）A，C；(2)C，D；(3)B，C；(4) 控制变量法。 四.计算题(8分) 20、（1）U1=1.7V,(2)U2=1.3V,(3)U总=3V,(4)U电=U总=3V
