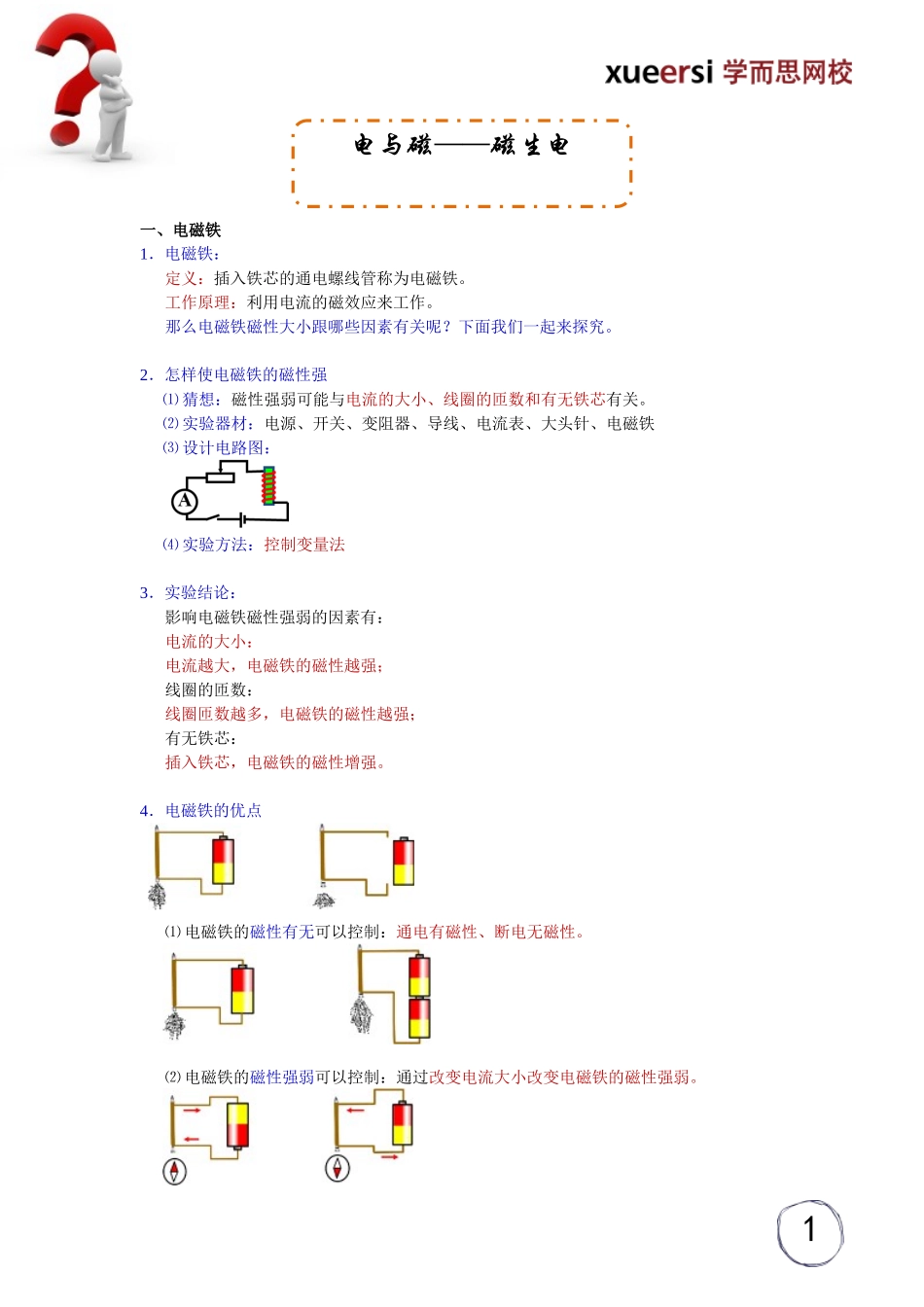

电与磁-----磁生电.doc

电与磁——磁生电 一、电磁铁 1．电磁铁： 定义：插入铁芯的通电螺线管称为电磁铁。 工作原理：利用电流的磁效应来工作。 那么电磁铁磁性大小跟哪些因素有关呢？下面我们一起来探究。 2．怎样使电磁铁的磁性强 ⑴猜想：磁性强弱可能与电流的大小、线圈的匝数和有无铁芯有关。 ⑵实验器材：电源、开关、变阻器、导线、电流表、大头针、电磁铁 ⑶设计电路图： ⑷实验方法：控制变量法 3．实验结论： 影响电磁铁磁性强弱的因素有： 电流的大小： 电流越大，电磁铁的磁性越强； 线圈的匝数： 线圈匝数越多，电磁铁的磁性越强； 有无铁芯： 插入铁芯，电磁铁的磁性增强。 4．电磁铁的优点 ⑴电磁铁的磁性有无可以控制：通电有磁性、断电无磁性。 ⑵电磁铁的磁性强弱可以控制：通过改变电流大小改变电磁铁的磁性强弱。 ⑶电磁铁的磁极方向可以控制：通过改变电流的方向来改变电磁铁的磁极。 5．电磁铁的用途 电磁起重机 电铃 磁悬浮列车 另外： 在电动机、发电机和电磁继电器里也用到电磁铁。全自动洗衣机的进水、排水阀门，卫生间里感应式冲水器的阀门，也都是由电磁铁控制的。 小 结 ⑴电磁铁：内部插入铁芯的螺线管叫电磁铁。 ⑵工作原理：根据电流的磁效应和通电螺线管中插入铁芯后磁场增强的原理工作。 ⑶特点：电流的通断可以控制磁性的有无； 电流的方向可以改变电磁铁磁极的极性；电流的大小或匝数的多少可控制其磁性的强弱。 课堂练习 【例1】 通电螺线管的磁性强弱与__________、__________和________有关。 【例2】 如图所示，当滑动变阻器的滑片向右移动时，电路中的电流将_____，电磁铁中的磁性将 _____。 【例3】 如图所示，要使电磁铁磁性最强，正确的接法是( ) A．S1接1，S2接3 B．S1接1，S2接4 C．S1接2，S2接4 D．S1接2，S2接3 【例4】 如图所示，若将变阻器的滑片向右移动，那么悬挂磁铁的弹簧将( ) A．不变 B．缩短 C．伸长 D．不能判断 二、电动机 1．电动机原理 ⑴猜想： 通电导线在磁场中会受到力的作用。 ⑵设计实验： 观看杜老师的实验 ⑶实验思考： 刚才我们是把一根通电导线放在磁场中，发现它会受到力的作用，假如我们不是放一根导线，而是把整个线圈放到磁场中又会怎么样呢？ 可以观察到，线圈转动了起来。为什么线圈是转动而不是直线运动呢？ ⑷结论： 通电导体在磁场里，会受到力的作用，受力方向与电流方向和磁感线方向有关。 电动机原理：通电导体在磁场里，会受到力的作用， 能量转化：电动机工作时候把电能转化成机械能 三、磁生电 电能生磁 如何才能让磁产生电呢？ 1．电磁感应实验： 见视频 结论 1．导体要做切割磁感线运动。 2．做切割磁感线运动的只能是闭合电路的一部分导体 3．电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。 4．感应电流：由于电磁感应产生的电流就叫着感应电流 5．导体中感应电流的方向跟导体运动方向和磁感线方向有关。 6．在电磁感应现象中，机械能转化为电能。 7．发电机原理：电磁感应 【例5】 首先发现电磁感应现象的科学家是( ） A．法拉第 B．伏特 C．安培 D．奥斯特 【例6】 下列设备中利用电磁感应现象制成的是( ) A．发电机 B．电磁继电器 C．电磁铁 D．电动机 【例7】 下列所述，属于电磁感应现象的是( ) A．通电的线圈产生磁场 B．通电线圈在磁场中受力转动 C．线圈在磁场中转动产生电流 D．小磁针在磁场中受力，方向发生偏转 【例8】 电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，对电动机有直接影响的是( ) 【例9】 下列电器对应的工作原理正确的是( ) A．发电机--电流磁效应 B．电动机--磁场对通电线圈的作用 C．电磁铁--电磁感应 D．电磁继电器--电流的热效应 【例10】 下列说法中错误的是( ) A．电铃是利用电流的磁效应来工作的 B．奥斯特实验说明了通电导体周围有磁场 C．发电机是利用通电线圈在磁场中受力转动的原理制成的 D．电动机是把电能转化为机械能的装置 【例11】 小强在实验室做了如图中甲、乙、丙三个实验，其中图________是研究电磁感应现象的实验，图_________是研究电磁铁的实验。从图中的丙图可以得到的结论是：___________________________________________。 在探究产生感应电流的实验中，某同学按照图中的4种情况让团合电路的一段导体AB在磁场中沿箭头所示方向运动，其中能够产生感应电流的是________图。 6
