2019一建-机电实务-精讲班-19、第19讲：1H413010机械设备安装技术（一）.docx

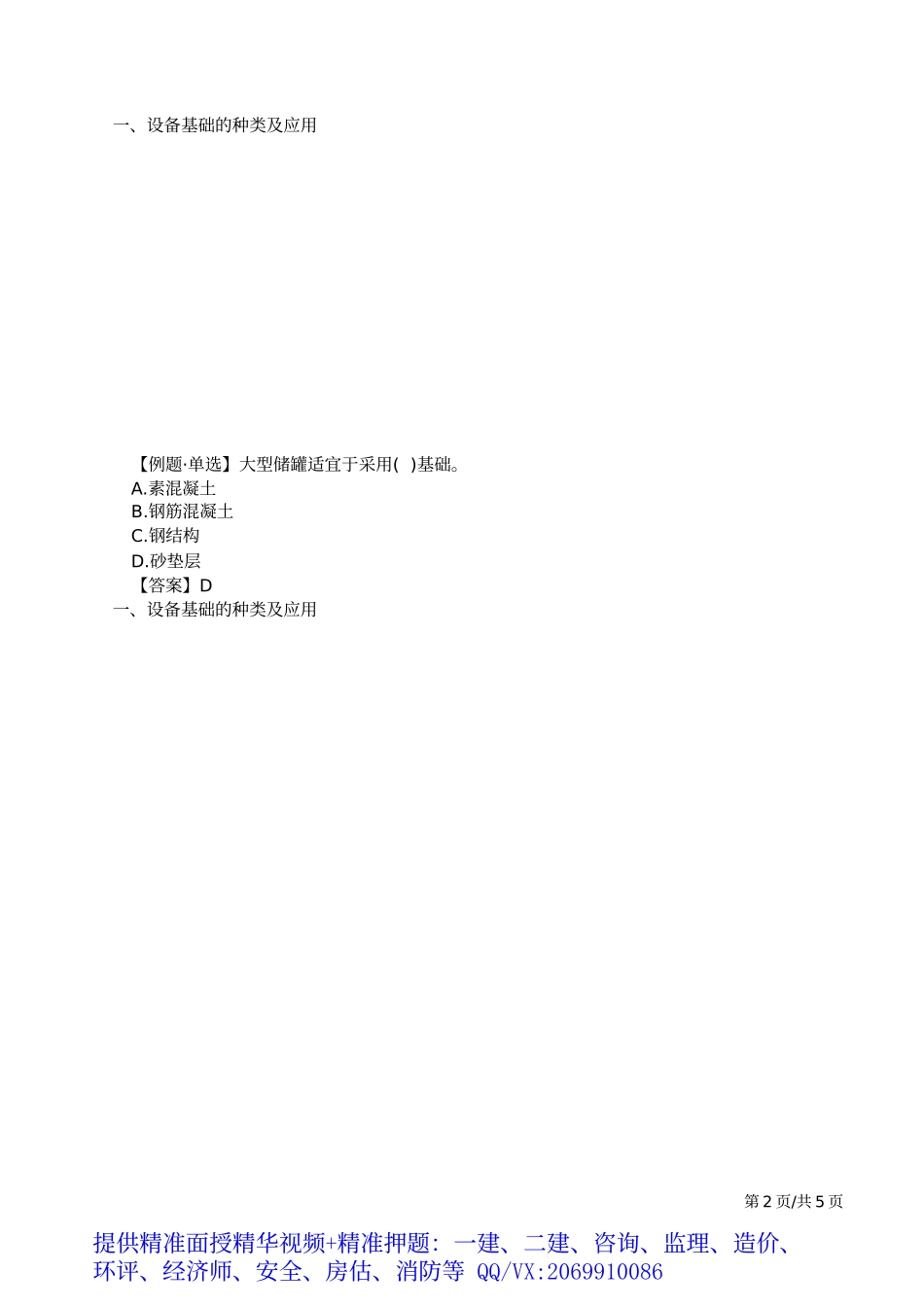

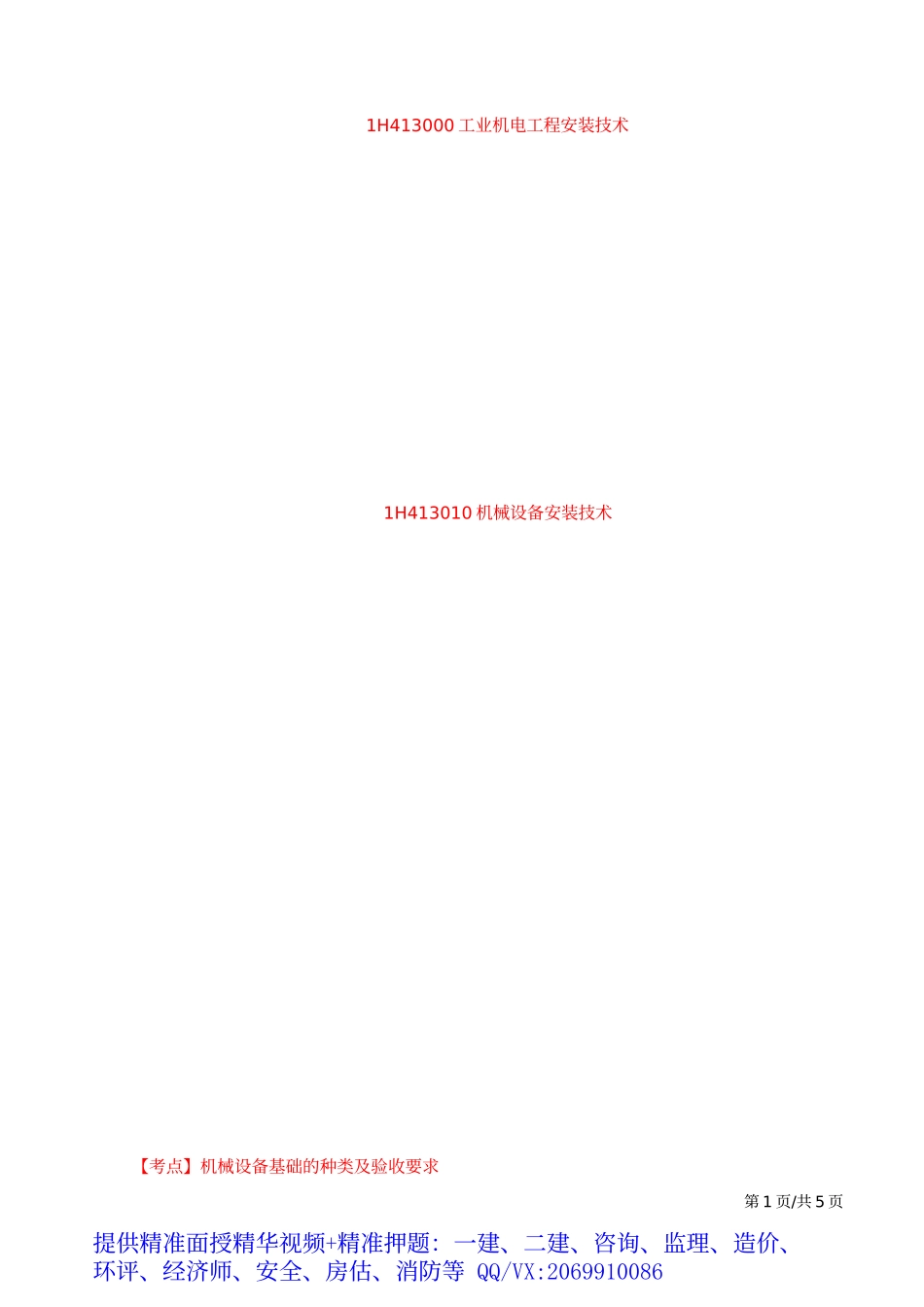

1H413000工业机电工程安装技术 1H413010机械设备安装技术 【考点】机械设备基础的种类及验收要求 第1页/共5页 提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、 环评、经济师、安全、房估、消防等 QQ/VX:2069910086 一、设备基础的种类及应用 【例题·单选】大型储罐适宜于采用( )基础。 A.素混凝土 B.钢筋混凝土 C.钢结构 D.砂垫层 【答案】D 一、设备基础的种类及应用 第2页/共5页 提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、 环评、经济师、安全、房估、消防等 QQ/VX:2069910086 独立基础 联合基础 一、设备基础的种类及应用 【例题·单选】下列设备安装中，通常情况下采用桩基础的是( )。【2015真题】 A.水泵 第3页/共5页 提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、 环评、经济师、安全、房估、消防等 QQ/VX:2069910086 B.变压器 C.汽轮机 D.空调机组 【答案】C 二、设备基础施工质量验收要求 1.设备基础混凝土强度的验收要求 （1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土 养护及混凝土强度是否符合设计要求（09多） （2）重要的设备基础应用重锤做预压强度试验，应预压合格并有预压沉降详细记录。如大型锻 压设备、汽轮发电机组、大型油罐。（11案例） 2011案例 某厂新建一条大型汽车生产线建设工程，内容包括：土建施工，设备安装与调试，钢结构工程， 各种工艺管道施工，电气工程施工等。 通过招标确认该工程由具有施工总承包一级（房建、机电）资质的A公司总承包，合同造价为 15200万元，A公司将土建施工工程分包给具有相应资质的B公司承包。 A公司在设备基础位置和几何尺寸及外观、预埋地脚螺栓验收合格后，即开始了4000t压机设备 的安装工作。因查验4000t压机设备基础验收资料不齐，项目监理工程师下发了暂停施工的“监理工 作通知书”。 【问题】对4000t压机基础验收时还应提供哪些合格证明文件和详细记录？ 【答案】应提供设备基础质量合格证明文件，详细记录验收其混凝土配合比、混凝土养护及混凝 土强度是否符合设计要求； 设备基础应用重锤做预压强度试验，预压合格并有预压沉降详细记录。 2.设备基础位置和尺寸的验收要求：（2014案例） （1）机械设备安装前，应按规范允许偏差对设备基础的位置和尺寸进行复检。 （2）设备基础的位置和尺寸的主要检查的主要项目有：基础的坐标位置；不同平面的标高；平 面外形尺寸；凸台上平面外形尺寸；凹槽尺寸；平面的水平度；基础的垂直度；预埋地脚螺栓的标高 和中心距；预埋地脚螺栓孔的中心位置、深度和孔壁垂直度；预埋活动地脚螺栓锚板的标高、中心位 置、带槽锚板和带螺纹锚板的平整度等。 2014案例 【问题】地脚螺栓孔应检查验收哪些内容？ 第4页/共5页 提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、 环评、经济师、安全、房估、消防等 QQ/VX:2069910086 【答案】应检查预埋地脚螺栓孔的中心位置、深度和孔壁垂直度。 4.预埋地脚螺栓的验收要求： （1）预埋地脚螺栓的位置、标高及露出基础的长度应符合设计或规范要求。 （2）地脚螺栓的螺母和垫圈配套，预埋地脚螺栓的螺纹和螺母保护完好。 （3）T形头地脚螺栓与基础板应按规格配套使用，埋设T形头地脚螺栓基础板应牢固、平正，地 脚螺栓光杆部分和基础板应刷防锈漆。 （4）安装胀锚地脚螺栓的基础混凝土强度不得小于10MPa，基础混凝土或钢筋混凝土有裂缝的 部位不得使用胀锚地脚螺栓。 第5页/共5页 提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、 环评、经济师、安全、房估、消防等 QQ/VX:2069910086
