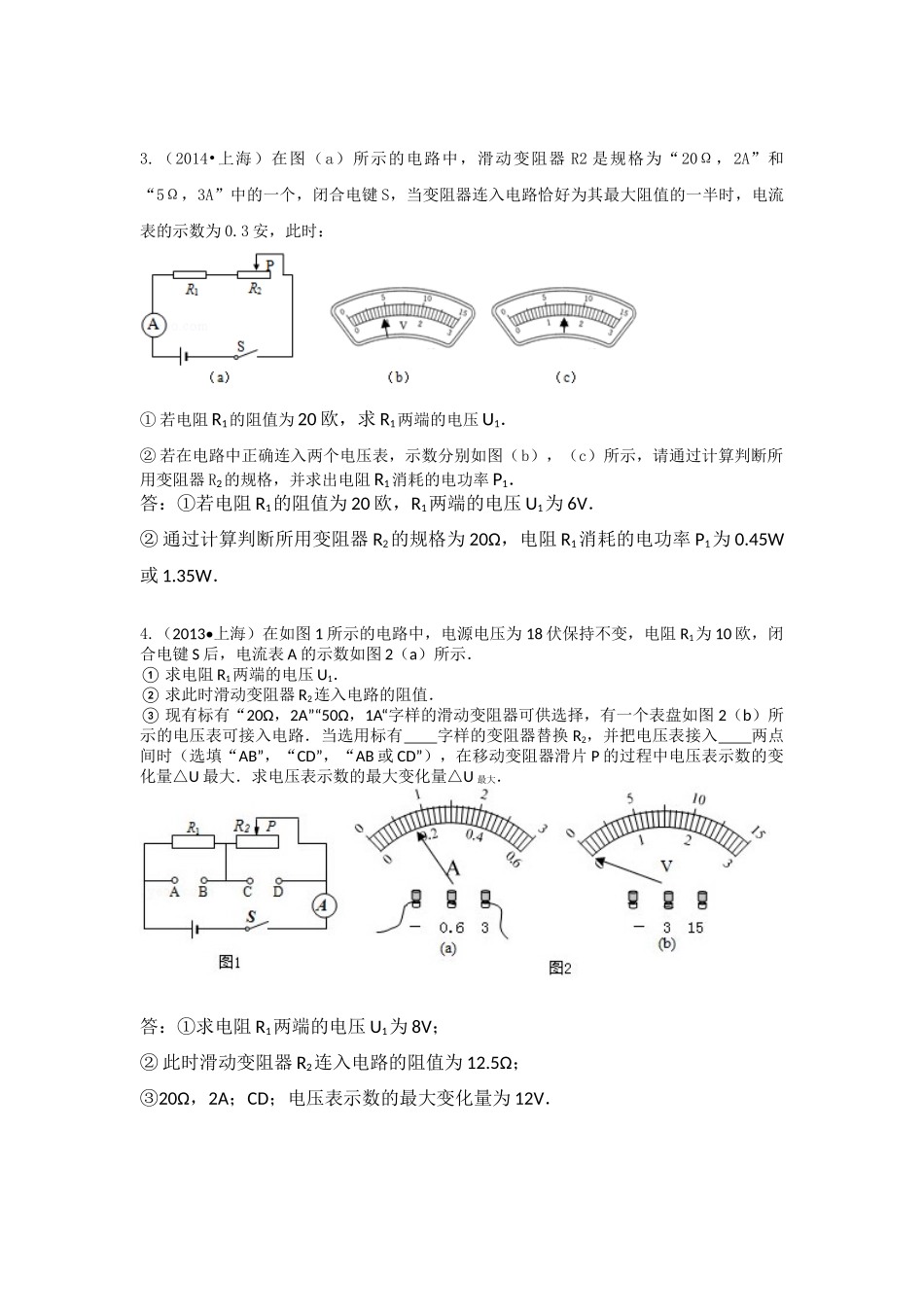

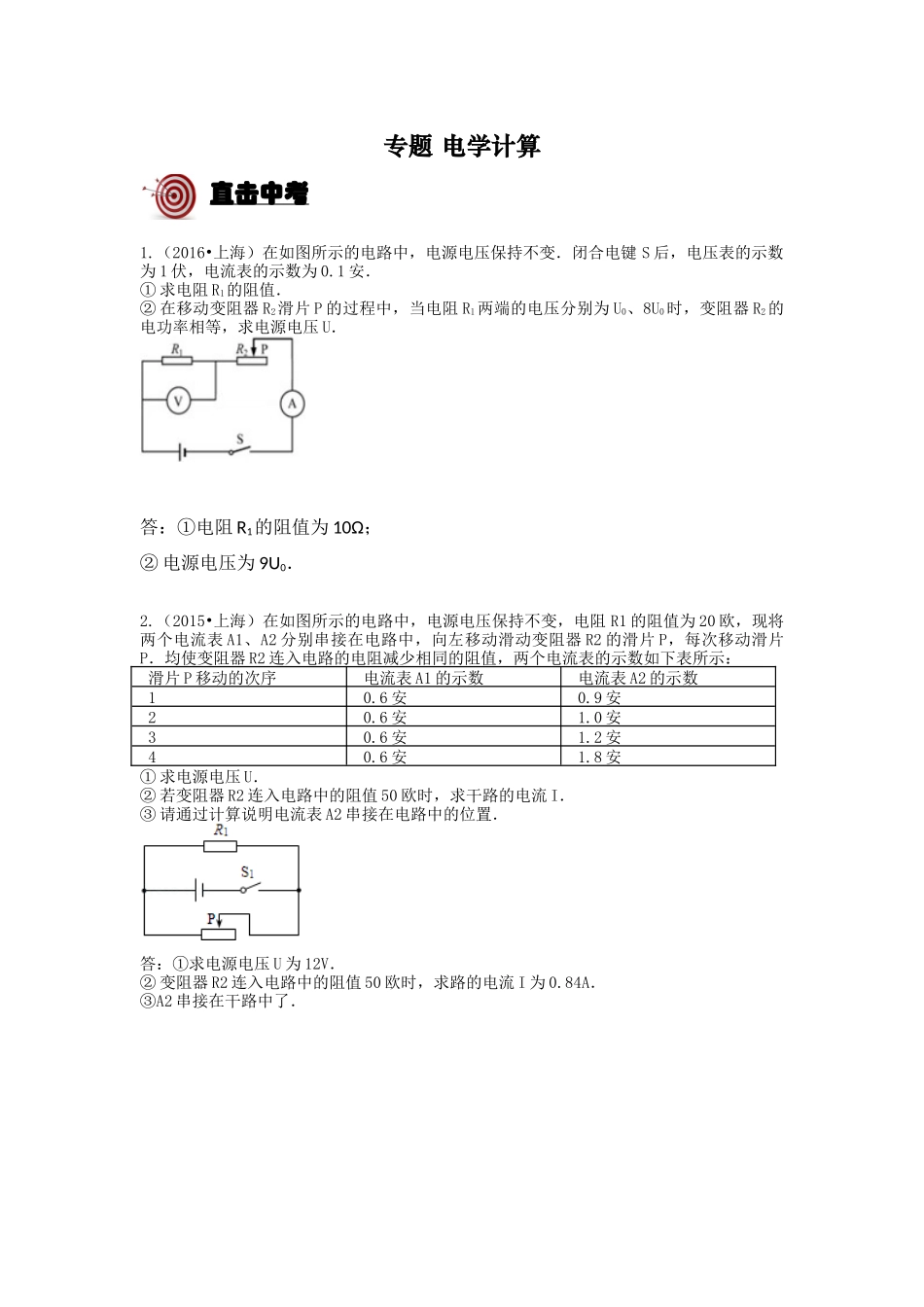

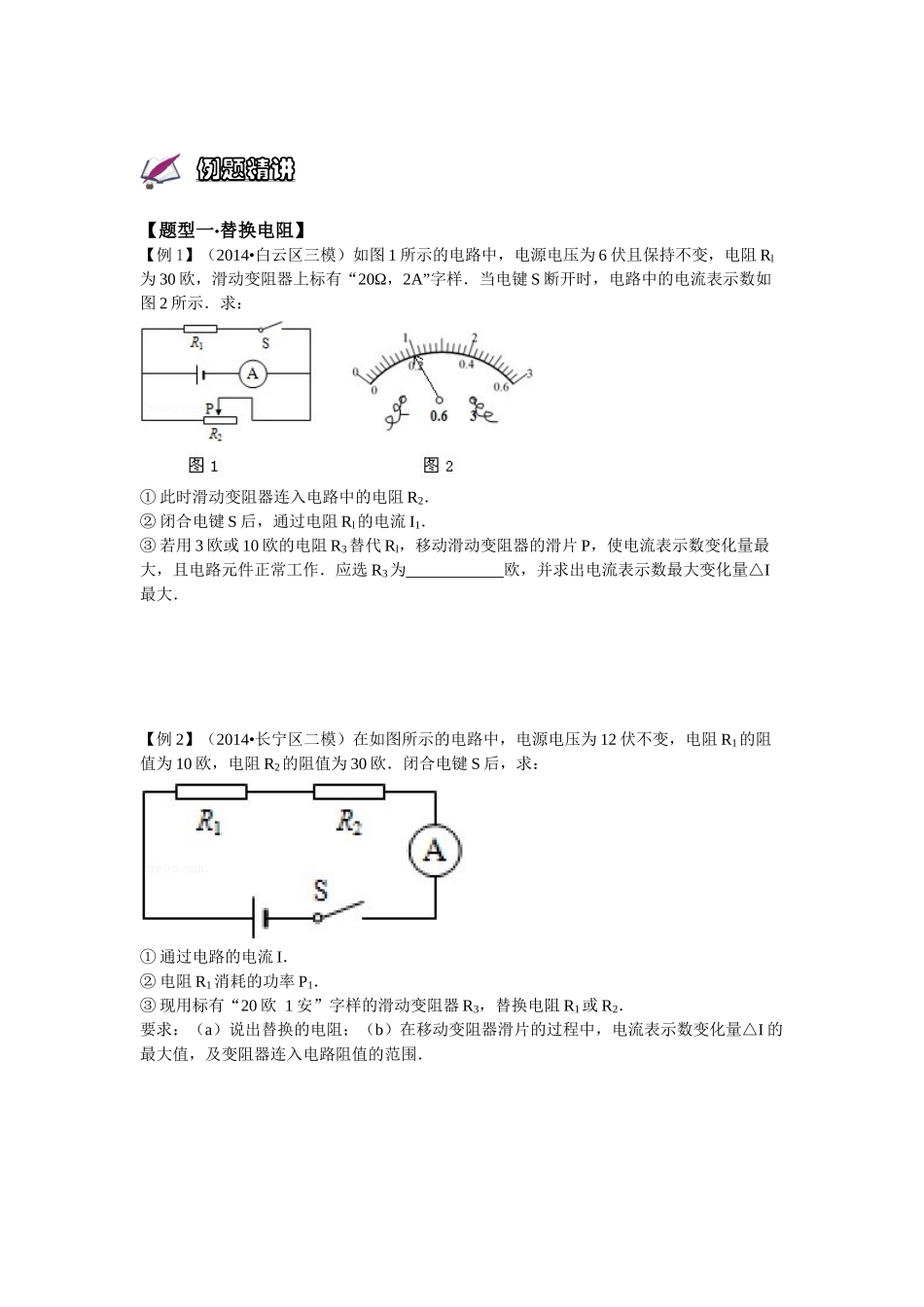

专题 电学计算 直击中考 1.（2016•上海）在如图所示的电路中，电源电压保持不变．闭合电键S后，电压表的示数为1伏，电流表的示数为0.1安． ①求电阻R1的阻值． ②在移动变阻器R2滑片P的过程中，当电阻R1两端的电压分别为U0、8U0时，变阻器R2的电功率相等，求电源电压U． 答：①电阻R1的阻值为10Ω； ②电源电压为9U0． 2.（2015•上海）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，现将两个电流表A1、A2分别串接在电路中，向左移动滑动变阻器R2的滑片P，每次移动滑片P．均使变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表所示： 滑片P移动的次序 电流表A1的示数 电流表A2的示数 1 0.6安 0.9安 2 0.6安 1.0安 3 0.6安 1.2安 4 0.6安 1.8安 ①求电源电压U． ②若变阻器R2连入电路中的阻值50欧时，求干路的电流I． ③请通过计算说明电流表A2串接在电路中的位置． 答：①求电源电压U为12V． ②变阻器R2连入电路中的阻值50欧时，求路的电流I为0.84A． ③A2串接在干路中了． 3.（2014•上海）在图（a）所示的电路中，滑动变阻器R2是规格为“20Ω，2A”和“5Ω，3A”中的一个，闭合电键S，当变阻器连入电路恰好为其最大阻值的一半时，电流表的示数为0.3安，此时： ①若电阻R1的阻值为20欧，求R1两端的电压U1． ②若在电路中正确连入两个电压表，示数分别如图（b），（c）所示，请通过计算判断所用变阻器R2的规格，并求出电阻R1消耗的电功率P1． 答：①若电阻R1的阻值为20欧，R1两端的电压U1为6V． ②通过计算判断所用变阻器R2的规格为20Ω，电阻R1消耗的电功率P1为0.45W或1.35W． 4.（2013•上海）在如图1所示的电路中，电源电压为18伏保持不变，电阻R1为10欧，闭合电键S后，电流表A的示数如图2（a）所示． ①求电阻R1两端的电压U1． ②求此时滑动变阻器R2连入电路的阻值． ③现有标有“20Ω，2A”“50Ω，1A“字样的滑动变阻器可供选择，有一个表盘如图2（b）所示的电压表可接入电路．当选用标有　　字样的变阻器替换R2，并把电压表接入　　两点间时（选填“AB”，“CD”，“AB或CD”），在移动变阻器滑片P的过程中电压表示数的变化量△U最大．求电压表示数的最大变化量△U最大． 答：①求电阻R1两端的电压U1为8V； ②此时滑动变阻器R2连入电路的阻值为12.5Ω； ③20Ω，2A；CD；电压表示数的最大变化量为12V． 例题精讲 【题型一·替换电阻】 【例1】（2014•白云区三模）如图1所示的电路中，电源电压为6伏且保持不变，电阻Rl为30欧，滑动变阻器上标有“20Ω，2A”字样．当电键S断开时，电路中的电流表示数如图2所示．求： ①此时滑动变阻器连入电路中的电阻R2． ②闭合电键S后，通过电阻Rl的电流I1． ③若用3欧或10欧的电阻R3替代Rl，移动滑动变阻器的滑片P，使电流表示数变化量最大，且电路元件正常工作．应选R3为　　　　　　欧，并求出电流表示数最大变化量△I最大． 【例2】（2014•长宁区二模）在如图所示的电路中，电源电压为12伏不变，电阻R1的阻值为10欧，电阻R2的阻值为30欧．闭合电键S后，求： ①通过电路的电流I． ②电阻R1消耗的功率P1． ③现用标有“20欧 1安”字样的滑动变阻器R3，替换电阻R1或R2． 要求：（a）说出替换的电阻；（b）在移动变阻器滑片的过程中，电流表示数变化量△I的最大值，及变阻器连入电路阻值的范围． 【例3】（2014•黄浦区二模）在图（a）所示电路中，电源电压可在6～12伏范围内调节，电阻R1的阻值为10欧． ①求通过电阻R1的最小电流I1最小． ②若通过变阻器R2的电流为0.5安，求10秒内电流通过R2所做功的最大值W2最大． ③现有标有“20Ω 2A”、“50Ω 1A”字样的滑动变阻器可供选择，有一个表盘如图（b）所示的电流表可接入电路．若电源电压调至某一数值且保持不变，当选用标有　　　　　　字样的变阻器替换R2，并把电流表接入　　　　　　点时（选填“M”、“N”或“M、N”），在移动变阻器滑片P的过程中电流表示数的变化量△I最大．求电流表示数的最大变化量△I最大． 【例4】在图12(a)所示的电路中，电源电压为6伏且不变，将定值电阻R1接入M、N接线柱，闭合电键S后电流表A的示数为0.4安。 图12 .①.求电阻R1的阻值。 .②.现有滑动变阻器R2，其规格为”5Ω 3A”、“10Ω 1A”或“20Ω 2A”中的一个。 将R1与R2以不同的连接方式接入M、N接线柱，闭合电键S，移动变阻器R2 的滑片，都能使电流表的指针达到图12(b)所示位置。 (a).请通过计算判断所用变阻器R2的规格。 (b).在电路元件安全工作的条件下，移动变阻器R2滑片， 使电流表示数的变化量△I最大。求不同连接方式中较大的△I最大。 【例5】在图13所示的电路中，电源电压为12伏且保持不变，定值电阻R1的阻值为20欧，滑动变阻器R2上标有“20Ω 1A”字样。闭合电键S，电压表示数为4伏。求： 图13 R1 S P R2 V （1）通过定值电阻R1的电流I1。 （2）滑动变阻器R2消耗的电功率P2。 （3）当选用_____（选填“10欧”或“30欧”）的定值电阻R0 替换R1，在移动滑片P的过程中，满足电路中元件都能正常工作， 且电压表的示数变化量最大。求电压表示数的最大变化量ΔU最大。 【例6】 在图13（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧、R2的阻值为20欧。电流表、电压表的表盘如图14（b）所示，闭合电键S。 ① 求电流表A的示数； ② 求电阻R2消耗的电功率； ③ 现有三个滑动变阻器，A：“10欧 2安”、 B：“20欧 2安”、C：“50欧 1安”，请选择其中一 个替换电阻R1或R2。要求：选择适当的电表量程；闭合电键后，保证电路各元件都能正常工作；滑动变阻器滑片在可允许的最大范围内移动时，电流表A的示数变化量最小。 （a）应选滑动变阻器 替换定值电阻 ； (a) 图13 (b) （b）请算出电路中电流表A的最小变化量△I、以及所对应滑动变阻器接入电路中的阻值变化范围。 【例7】 S R1 R2 （a） 图15 （b） 如图15（a）所示电路中电源电压保持不变，定值电阻R2阻值为10欧，闭合电键后，通过R2的电流为0.6安，干路中的电流为1安。求： ①电源电压U； ②定值电阻R1消耗的电功率P1。 ③现有标有“20Ω 2Α”、“50Ω 2Α”字样的滑动变阻器可供选择，有表盘如图15（b）所示的电流表可接入电路。选择变阻器替换其中的一个电阻，并将电流表串联在电路中，闭合电键S，移动变阻器的滑片P，使电流表示数的变化范围为 0.8安~2.6安。请通过计算说明选择变阻器_______替换_______（选填“R1”或“R2”），并求出滑动变阻器的阻值范围。 【例8】在图12（a）所示的电路中，电流表A1、A2的表盘均如图12（b）所示，电源电压为6伏且保持不变，电阻R1的阻值为10欧。 序号 变阻器的规格 A 5Ω 3A B 20Ω 2A C 50Ω 1.5A （a） （b） P R1 R2 S A2 A1 图12 ① 求电键S闭合后电流表A2的示数。 ② 现有上表所列的A、B、C三种不同规格的变阻器，请在不损坏电路元件的情况下，按以下要求各选择一个变阻器取代电路中的变阻器R2。 （a）能使电路的电功率获得最大值，并求电功率最大时通过变阻器R2的电流I2。 （b）使电路中电流表A1示数的变化量最大，并求出该变化量ΔI。 【题型二·电表满偏】 【例9】（2014•杨浦区二模）在如图所示的电路中，电源电压为18伏，定值电阻R1的阻值为12欧，闭合电键S，电流表的示数为0.5安．电流表、电压表的表盘如图（a）、（b）所示．求： ①电阻R1两端的电压； ②电阻R2消耗的电功率； ③现有两个滑动变阻器，A：“50欧 2安”和 B：“150欧 1安”，请选择其中一个替换定值电阻R1或R2． 要求：选择适当的量程，闭合电键后，移动变阻器的滑片，在保证各元件都能正常工作的情况下，使电流表和电压表V1都能达到各自的最大值，且使电压表V2的变化量最大． 第一，为满足上述要求，应选用滑动变阻器　　　　　　（选填“A”或“B”）替换定值电阻　　　　　　（选填“R1”或“R2”）． 第二，算出电路中电压表V2的最大变化量△U2． 【例10】（2014•徐汇区二模）在如图所示的电路中，滑动变阻器R2上标有“20Ω 2A”字样．闭合电键S，电路中电流为0.5安，电压表V1的示数为5伏，电压表V2的示数为10伏．求： ①电源电压U． ②电阻R1的阻值． ③选择合适的电表量程后，移动滑动变阻器R2的滑片P，使两电表分别能达到某量程的满刻度，且电路能正常工作，求电源消耗的电功率范围． 【例11】（2014•奉贤区二模）在如图所示的电路中，电阻R1的阻值为20欧，滑动变阻器R2上标有“10Ω 2.5A”字样．闭合电键S，电流表A的示数为0.9安． ①若电源电压为6伏，求通过电阻R1的电流I1和变阻器R2消耗的电功率P2． ②若电源电压可变，电流表A选接“0～3A”量程．现用定值电阻R0替换R1，要求：电源电压取6～12伏之间任一值，在移动变阻器滑片P的过程中，电流表A的指针能达到满刻度处． 第一，现有阻值为10欧和15欧的两个电阻，满足上述要求时应选择的电阻阻值为　　　　　　欧． 第二，满足上述要求时替换的定值电阻R0的取值范围为　　　　　　欧至　　　　　　欧． 【例12】图12 （a） （b） 图12 如图12（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图12（b）所示。闭合电键S后,电流表示数为0.5安。求: ①电压表V1的示数； ②电阻R2接入电路的阻值； ③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大。 第一， 满足上述要求，计算出可以替换R1的定值电阻R0； 第二， 满足上述要求，电路消耗电功率的范围。 【题型三·偏转角度问题】 【例13】（2014•浦东新区二模）如图的电路中，电源电压为18伏且不变，电阻R1的阻值为15欧，滑动变阻器R2上标有“50Ω 1.5A”字样，所用电表为学校实验室常用电表．闭合电键S后，电流表的示数为0.4安． ①求电阻R1两端的电压U1． ②求电阻R1消耗的电功率P1． ③如果要使两电表的指针偏离零刻度线的角度相同，且电路能正常工作． 第一，不改变电表量程，移动滑片P能否满足上述要求；若能，请说明滑片P应向哪个方向移动；若不能，请简要说明理由． 第二，选择合适的电表量程，满足上述要求共有　　　　　　种可能．请另选一种满足上述要求的情况：电流表量程0～　　　　　　安，电压表量程0～　　　　　　伏，并计算当满足上述要求时，电路中的电流大小I． 【例14】（2014•普陀区二模）在图（a）所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器上标有“20Ω 1A”字样，闭合电键S，当滑动变阻器R2的滑片P移到某一位置时，电流表A的示数为0.4安． ①求R1两端的电压U1． ②求此时R2消耗的电功率P2． ③现有一个表盘如图（b）所示的电压表可接入电路． 当选用　　　　　　挡量程，并把电压表接入　　　　　　两点时，在移动滑动变阻器滑片P的过程中电压表指针偏转变化角度最大．求此时滑动变阻器接入电路的阻值范围． 【例15】在图13所示的电路中，电阻R1为20欧，滑动变阻器R2上标有“50Ω 2A”字样。现有电压为6伏的电源一个，表盘如图14（a）、（b）所示的电流表、电压表各一个。 图14 （a） （b） 图13 F A B C D E R1 R2 ①若在AB间接入电流表，CD间接入电源，EF间接入电键后，闭合电键。 （a）求电流表的示数。 （b）移动滑动变阻器滑片P，在电路安全工作的情况下，整个电路消耗的最大电功率。 ②请选择一个电表，将电源、电键和所选择的电表分别接入AB、CD、EF间。要求选择合适的电表量程，移动滑片P的过程中，电路各元件能正常工作，且所选电表指针转动的角度最大。则应在AB间接入 ，CD间接入 ，EF间接入 。满足上述要求时，求滑动变阻器R2接入电路中的阻值范围。 【例16】在图13（a）所示的电路中，电源电压为18伏且保持不变，电阻R1的阻值为20欧。闭合电键S后，电流表的示数为0.3安，电流表、电压表表盘如图13（b）所示，电压表0~3V量程损坏。 ①求电阻R2的阻值。 ②现用电阻R0替换R1，用规格为“25Ω 2Α”和“50Ω 1Α”的滑动变阻器中一个来替换电阻R2。要求：在移动变阻器滑片P的过程中 （a）电路元件都能正常工作。 （b）电压表和电流表的指针偏转角度相同。 （c）且电压表示数的变化量ΔU最大。 问：电阻R0的阻值为 欧，电阻R2替换为 的滑动变阻器（选填“25Ω 2Α”或“50Ω 1Α”），请计算此时电压表示数的最大变化量。 （a） 图13 （b） R2 R1 A S V A + 3 1 2 3 0.6 0 0 0.6 0.4 0.22 3 0 2 1 + V 0 15 5 10 15 3 【题型四·电源范围】 【例17】（2014•扬州二模）如图所示，灯L上标有“12V 3.6W”，定值电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”． （1）闭合S1、S2，灯L正常发光．电流表、电压表的量程分别为0～3A，0～15V，求：①灯正常发光时的电阻；②滑动变阻器允许连入的阻值范围． （2）断开S1、S2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A，0～3V．移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作．求允许替换电源的范围． （a） （b） 图11 P R1 R2 S A 【例18】在图11（a）所示的电路中，电阻R1的阻值为10欧，滑动变阻器R2上标有“20W 2A”字样，所用电流表的表盘如图11（b）所示。闭合电键S，通过R1的电流为0.6安。求： （1）电阻R1两端的电压。 （2）变阻器的滑片P移至最右端后，10秒内变阻器R2消耗的电能。 （3）若用一个新的电源替换原来的电源，要求在移动变阻器滑片P的过程中电流表示数的最大变化量为1.4安。请找出满足条件的电源电压。 【例19】R1 S 图11 P R2 （a） （b） A 22．在图11（a）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A”字样，所用电流表如图11（b）所示。 ①若电源电压为6伏且不变，求通过R1的电流I1。 ②若电源电压可变，为使电流表A的示数能达到最大，求电源电压的范围。 【例20】（21．如图14所示，电阻R1标有“5Ω 1.2A”字样，R2标有“20Ω 2A”字样，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的电源。闭合电键S后，为保证R1、R2均不损坏，求： （1）允许加的最大电源电压； （2）滑动变阻器R2上消耗的最大功率； （3）调节滑片P的位置，求电流表A1和电流表A2的示数比值的最大值。 【题型五·其他题型】 【例21】（2014•宝山区二模）如图1所示的电路中，电阻R1为40欧，滑动变阻器R2上标有“20Ω 3A”字样．现有电压为6伏的电源一个，表盘如图2（a）、（b）所示的电流表、电压表各一个，电键一个． （1）若在AB间接入电源，CD间接入电压表，EF间接入电键．闭合电键后，滑片在某一位置时，电压表示数为2伏．求：①通过电阻R1的电流I1；②滑片在此位置时，10秒内变阻器R2消耗的电功W2． （2）请选择一个电表，将电源、电键和所选择的电表分别接入AB、CD、EF间．要求选择合适的电表量程，移动滑片P的过程中，电路各元件能正常工作，且所选电表指针转动的角度最大． ①应在AB间接入　　　　　　，CD间接入　　　　　　，EF间接入　　　　　　． ②所选电表所用的测量范围是　　　　　　，请计算出所选电表的示数变化范围． 【例22】在图14所示的电路中，电源电压为18伏保持不变。 图14 （1）若在CD间接入电流表，闭合电键，电流表示数如图所示。求电阻的阻值。 （2）若在AB间接入电压表，闭合电键，电压表示数为6伏。求变阻器消耗的电功率。 （3）现有滑动变阻器“50Ω 2A ”或“20Ω 1A ”替代R2，若在AB和CD间同时接入电压表。闭合电键后使两个电压表示数差值最大。当选用标有“ ”的滑动变阻器时能达到以上要求。 ①求出两个电压表示数差值的最大值及此时滑动变阻器的阻值。 ②该电路中的最大电流。 【例23】在如图16所示电路中，电源电压可在4～8伏范围内调节，变阻器R2上标有“20Ω 2A”字样，当通过R1的电流为0.4A时，R1两端的电压为2伏，现有电压表、电流表各一个，表盘如图17（a）、（b）所示（电表大量程均损坏）。 ① 求电阻R1的阻值 ② 求10秒内电流通过R1所做的功W1； ③ 请选择一个电表，将电源和选择的电表接入AB、CD间，要求移动变阻器的滑片P时，通过变阻器的电流变化量△I最大。 （a）写出选择的电表及电表接入的位置； （b）求出通过变阻器的电流变化量的最大值△I最大。 图16 P S R1 R2 C D A B 图17 （a） （b） 【例24】在图12所示的电路中，电源电压保持不变，电阻R1的阻值为30欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样。电键S断开时，电流表A的示数为0.4安。 ①求电源电压U。 ②闭合电键S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，发现电流表A的示数的最大变化量为0.2安，将滑片P从M点向右移动，发现电流表A的示数的最大变化量也为0.2安，求滑片P在M点时电流表A的示数。 图12 R1 P R2 A S ③求在第②小题滑片P移动过程中，滑动变阻器R2的取值范围。 【例25】在图12（a）所示的电路中，电源电压为12伏保持不变，滑动变阻器R2标有“20Ω 2A”字样。闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.8安和2安。 （1）求电阻R1的阻值。 （2）若不改动电路各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电功率的最大值P2最大。 编号 电阻R1' 变阻器R2' A 5 欧 “10Ω 2A” B 10欧 “20Ω 1A” C 20欧 “50Ω 3A” （3）现有三组定值电阻R1'和变阻器R2'的组合（如下表），分别替换原来的电阻R1和变阻器R2。 要求通过移动变阻器滑片P使电流表A示数的变化量最大，电流表表盘如图12（b）所示，电路正常工作。 （a）能够实现上述要求的R1' 、R2' 组合的编号是______。 （b）求滑动变阻器连入电路的阻值范围。 图12 V R1 S R2 P A A1 （a） （b） 【例26】在图11所示的电路中，电源电压保持不变。现有标有“20Ω 2Α”、“50Ω 2Α”字样的滑动变阻器可供选择。 ⑴若电阻R1的阻值为20欧，闭合电键S，通过R1的电流为0.3安，求：电源电压U。 图11 R2 R1 P ⑵若电阻R1的阻值和R2的规格都未知，现用两只相同的电流表A1、A2分别串联在电路中，闭合电键S，向右移动滑片P，发现电流表A1和A2对应的示数变化范围分别是“0.6安～0.2安”和“0.8安～0.4安”。 ①判定：R2中的电流变化范围是_______，从电源流出的电流变化范围是_______。 ②求：定值电阻R1的阻值，并通过计算指出所选择变阻器R2的规格。 过关演练 1、在图13所示的电路中，电源电压为18伏保持不变，电阻的阻值为10欧．闭合电键S后，电流表A的示数如图14(a)所示． （图14） （a） （b） （图13） R1 R2 S P A （1）求电阻两端的电压； （2）求此时滑动变阻器连入电路的阻值； （3）现有标有“20Ω 2Α”、“50Ω 1Α”字样的滑动变阻器，请从中选择一个替换，并将一个表盘如图14(b)所示的电压表并联在或两端．要求在移动变阻器滑片P的过程中电流表示数的变化量最大． 求电流表示数的最大变化量，写出此时选择的变阻器和电压表接入的位置． 2、（2014•虹口区二模）如图①的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数如图（a）． （1）求电阻R1两端的电压U1． （2）求电阻R2的阻值． （3）现选择标有“10Ω 2Α”、“50Ω 1.5Α”字样的滑动变阻器替换电阻R2，要求：在移动变阻器滑片P的过程中，电压表示数的变化量最大（电压表的表盘如图（b））．问：选择哪一个变阻器替换电阻R2？求出相应电压表的变化范围． 3、如图（a）所示电路中，电源电压不变，电阻R1的阻值为12欧．闭合电键S，电流表A1的示数如图（b）所示 （1）求电源的电压U． （2）求R1消耗的电功率P1． （3）现从标有“5Ω2A”、“50Ω1.5A”、“100Ω1A”字样的滑动变阻器中选择一个，将其与另一个电流表A2（规格同A1）串联后，与电路a、b、c中的某两点相连，合理选择A1、A2的量程，重新闭合电键并移动变阻器的滑片． （a）为使A1、A2的指针偏离零刻度的角度相同，可选用标有　　　　　　字样的变阻器与　　　　　　两点相连．（将符合要求的情况填写完整） （b）为使A2表示数的变化量达到最大，应选用标有　　　　　　字样的变阻器，并计算出该最大变化量△I2． 4、在如图12（a）所示的电路中，电源电压为15V恒定不变，R1的阻值为10欧，滑动变阻器上标有“50Ω 1A”字样，闭合电键S后，电压表V1的示数如图12（b）所示。 ① 求通过R1的电流I1； ② 求此时R2消耗的电功率P2； ③ 现将同样规格的电压表V2接入电路中，不改变V1量程，调节滑片P的位置，使两电压表指针偏离0刻度线的角度相同，且电路元件均正常工作，求R2连入电路中的阻值。 图12 （a） （b） S R1 R2 P · · · a b c V1 5、在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“20Ω 1A”字样，电流表、电压表的表盘如图16（b）所示。闭合电键S，求： （1）在移动滑动变阻器滑片P的过程中，电压表V1示数的最小值。 （2）如果用另一个电阻R0和电源U分别替换电阻R2和原来的电源，并将另一个电压表V2并联在电源两端。要求通过移动滑片P能使三个电表偏离零刻度的角度相同。通过计算确定不同情况下满足要求的R0的阻值和对应电源电压U的最大值。 图13 （a） （b） P R2 S A R1 6、在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20W 1A”字样，所用电流表的表盘如图13（b）所示。闭合电键后，滑片P移到某一位置时，电流表示数为1安。求： （1）通过电阻R1的电流I1。 （2）滑动变阻器R2连入电路的阻值。 （3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。 7、.如图12所示，电阻的阻值为20欧，滑动变阻器标有“20Ω 1A”字样。闭合电键S，将滑动变阻器的滑片P移至最左端时，电流表的示数为0.3安。求： ① 电源电压。 ②移动滑动变阻器的滑片P，当电流表示数为0.2安时，电阻消耗的电功率。 ③现有三个定值电阻，阻值分别为4欧、6欧、12欧，设想从中选择一 个电阻来替换，要求：闭合电键S，在移动滑片P的过程中，两电表 指针分别能达到某量程的满刻度，且电路能正常工作，则： （a）应选用____欧的电阻代替电阻； （b）为满足要求时滑动变阻器的取值范围。 8、在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样。电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏。（电表量程可以改变）。 ① 求电源电压U。 ② 将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值。 ③ 现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值。 9、在图(a)所示的电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安”字样。闭合电键S，电流表的示数为0.5安。求: ①电阻R1，两端的电压U1, ; ②现用电阻替换电阻R1，同时将一电压表接入电路中，且电流表选用0-0.6A量程，电压表选用0-3 V量程，要求:在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图15(b) (c)所示位置，且电路能正常工作。 i) 若电压表接在ab两点之间，求替换电阻的阻值范围。 ii ) 若电压表接在bc两点之间，求替换电阻的阻值范围。
