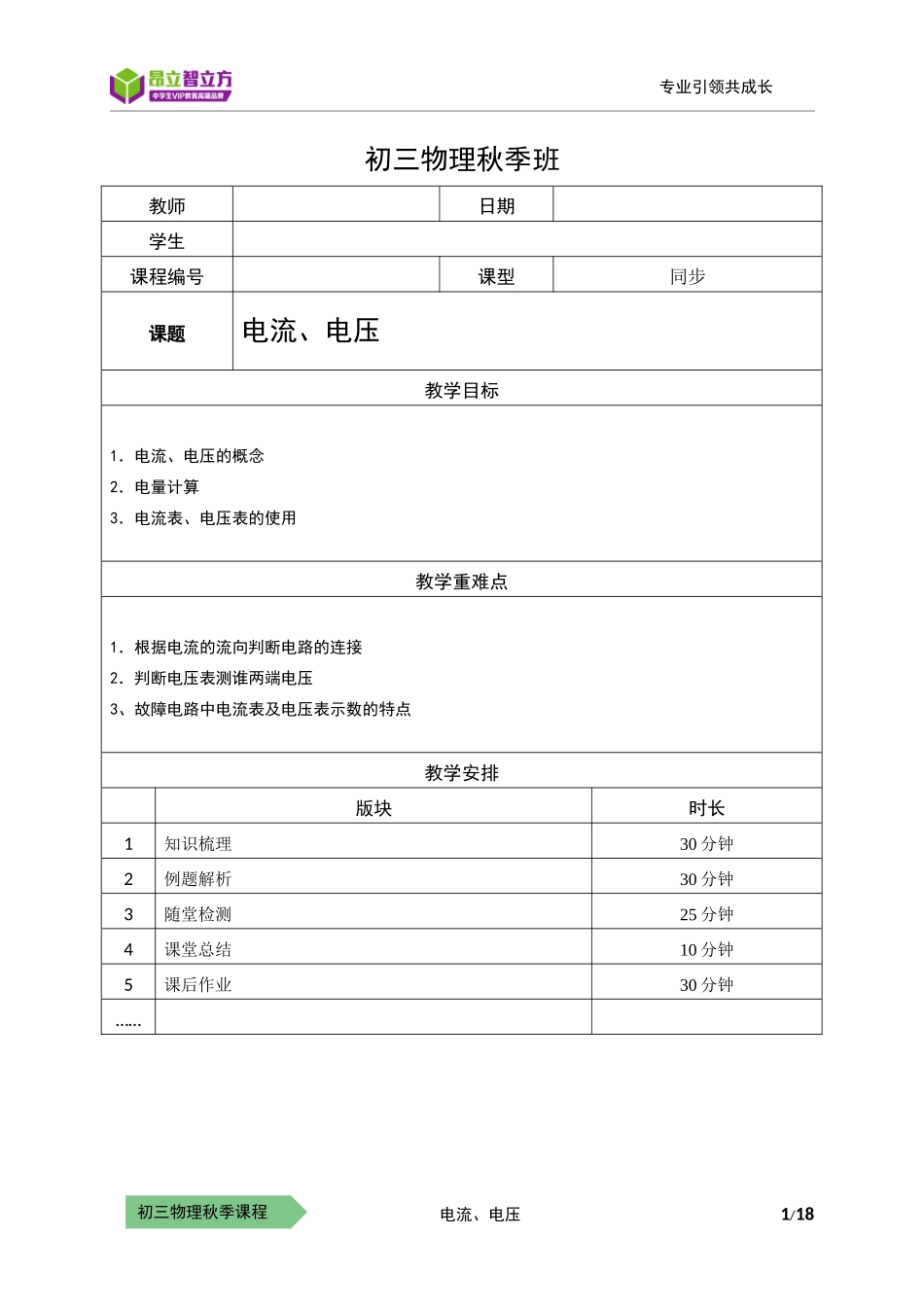

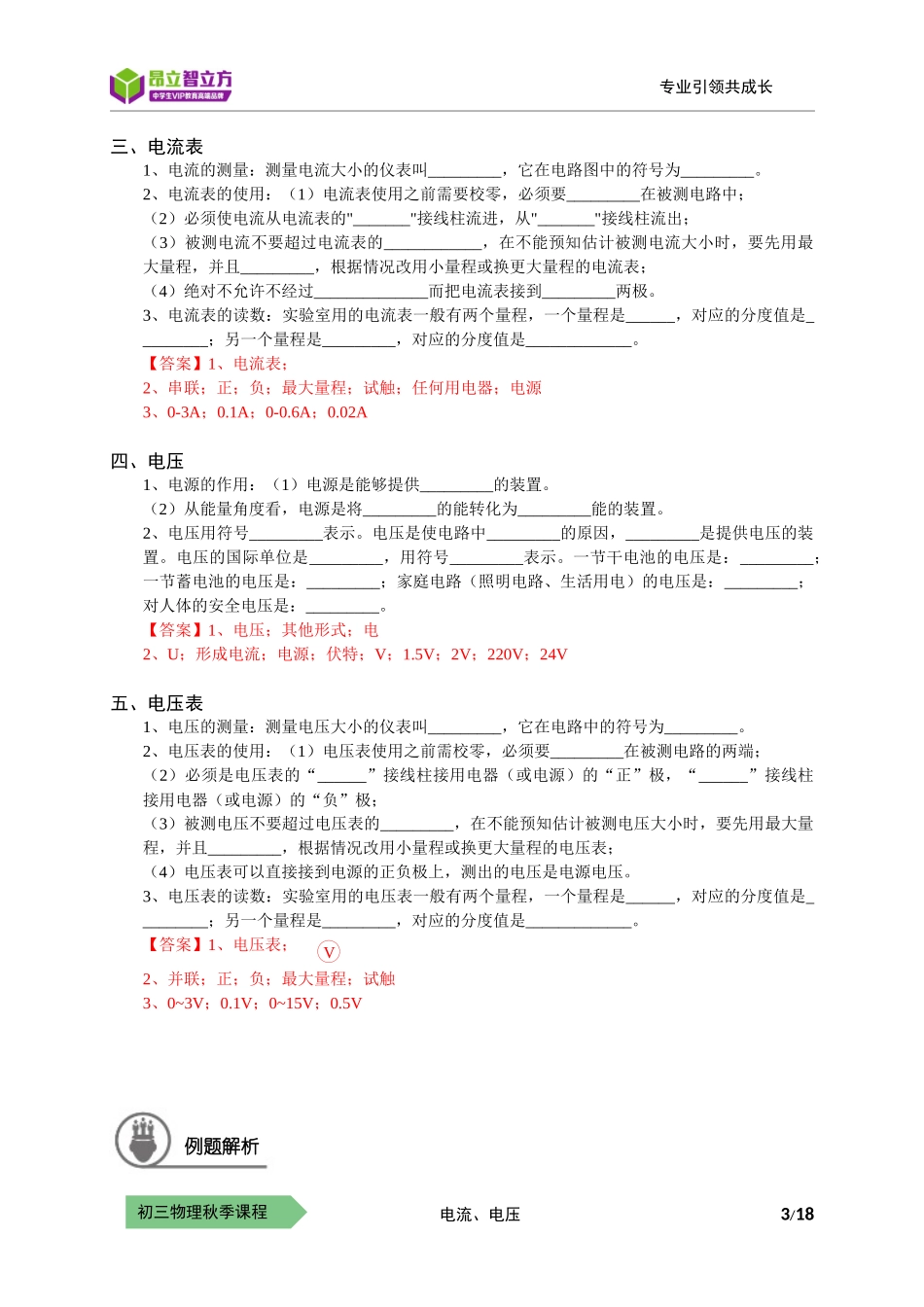

专业引领共成长 初三物理秋季班 教师 日期 学生 课程编号 课型 同步 课题 电流、电压 教学目标 1．电流、电压的概念 2．电量计算 3．电流表、电压表的使用 教学重难点 1．根据电流的流向判断电路的连接 2．判断电压表测谁两端电压 3、故障电路中电流表及电压表示数的特点 教学安排 版块 时长 1 知识梳理 30分钟 2 例题解析 30分钟 3 随堂检测 25分钟 4 课堂总结 10分钟 5 课后作业 30分钟 …… 电流、电压 知识梳理 一、电荷 1、摩擦起电：（1）摩擦起电的实质：________________________； （2）摩擦起电的两个物体带______________电荷； （3）带电体的性质：________________________。 补充：①感应起电：当一个带电体靠近导体时，由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带异号电荷，远离带电体的一端带同号电荷。这种现象叫做静电感应。实质：将金属导体中的电子从物体的一部分转移到另一部分。 ②接触起电：实质：电荷从一个物体转移到另一个物体。 2、两种电荷：自然界只有两种电荷：（1）用_________摩擦过的_________所带电荷是正电荷； （2）用_________摩擦过的_________所带电荷是负电荷。 3、电荷间的相互作用：（1）同种电荷互相_________；（2）异种电荷互相_________。 4、电荷量：电荷的_________叫电荷量，用符号_________表示；电荷量的国际单位是_________，用符号________表示。 【答案】1、电子由一个物体转移到另一个物体；等量异种；吸引轻小物体 2、丝绸；玻璃棒；毛皮；橡胶棒 3、排斥；吸引 4、多少；Q；库仑；C 二、电流 1、电流产生的原因：_________的_________移动形成电流。 2、维持电路中有持续电流的条件：①_________________；②_________________。 3、电流的方向：人们规定_________定向移动的方向为电流的方向。按这个规定，在电源外部，电流是从电源的_________出发，流向电源的_________。金属导电靠的是______________，其运动方向与规定的电流方向_________。 4、电流的定义：1秒钟内通过导体_________的电荷量叫电流，用符号_______表示。 电流的国际单位是_______，用符号_______表示；1A=_____C/S。 计算电流的定义式：_________________。 【答案】1、自由电荷；定向移动 2、电路中有电源；电路为通路 3、正电荷；正极；负极；自由电子的定向移动；相反 4、横截面；I；安培；A；1；I=Q/t 三、电流表 1、电流的测量：测量电流大小的仪表叫_________，它在电路图中的符号为_________。 2、电流表的使用：（1）电流表使用之前需要校零，必须要_________在被测电路中； （2）必须使电流从电流表的"_______"接线柱流进，从"_______"接线柱流出； （3）被测电流不要超过电流表的____________，在不能预知估计被测电流大小时，要先用最大量程，并且_________，根据情况改用小量程或换更大量程的电流表； （4）绝对不允许不经过______________而把电流表接到_________两极。 3、电流表的读数：实验室用的电流表一般有两个量程，一个量程是______，对应的分度值是_________；另一个量程是_________，对应的分度值是_____________。 【答案】1、电流表； 2、串联；正；负；最大量程；试触；任何用电器；电源 3、0-3A；0.1A；0-0.6A；0.02A 四、电压 1、电源的作用：（1）电源是能够提供_________的装置。 （2）从能量角度看，电源是将_________的能转化为_________能的装置。 2、电压用符号_________表示。电压是使电路中_________的原因，_________是提供电压的装置。电压的国际单位是_________，用符号_________表示。一节干电池的电压是：_________；一节蓄电池的电压是：_________；家庭电路（照明电路、生活用电）的电压是：_________；对人体的安全电压是：_________。 【答案】1、电压；其他形式；电 2、U；形成电流；电源；伏特；V；1.5V；2V；220V；24V 五、电压表 1、电压的测量：测量电压大小的仪表叫_________，它在电路中的符号为_________。 2、电压表的使用：（1）电压表使用之前需校零，必须要_________在被测电路的两端； （2）必须是电压表的“______”接线柱接用电器（或电源）的“正”极，“______”接线柱接用电器（或电源）的“负”极； （3）被测电压不要超过电压表的_________，在不能预知估计被测电压大小时，要先用最大量程，并且_________，根据情况改用小量程或换更大量程的电压表； （4）电压表可以直接接到电源的正负极上，测出的电压是电源电压。 3、电压表的读数：实验室用的电压表一般有两个量程，一个量程是______，对应的分度值是_________；另一个量程是_________，对应的分度值是_____________。 V 【答案】1、电压表； 2、并联；正；负；最大量程；试触 3、0~3V；0.1V；0~15V；0.5V 例题解析 一、电荷 知识点一：摩擦起电 【例1】一个物体没有电的原因是 （ ） A．物体内部没有电荷 B．物体内部没有电子 C．物体内部原子核所带正电荷数与负电荷数相等 D．原子核所带的正电与一个电子所带的负电相等 【难度】★ 【答案】C 【例2】如图所示，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流将发生的现象及原因是 （ ） A．水流远离梳子，因为梳子摩擦带电后排斥水流 B．水流靠近梳子，因为梳子摩擦带电后吸引水流 C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流 D．水流方向不变，水流和梳子之间无作用 【难度】★ 【答案】B 【例3】用丝绸摩擦过的玻璃棒，去接触已经带电的验电器的金属球，发现金属箔的张角先变小后又张开，这说明验电器原来 （ ） A．带正电 B．带负电 C．不带电 D．不能肯定 【难度】★★ 【答案】B 【例4】现有一根被毛皮摩擦过的橡胶棒和一根跟这根橡胶棒带等量异种电荷的绝缘金属棒，如果两棒仅在某一带电部位相互接触，则 （ ） A．两棒所带电荷全部中和，它们都恢复成不带电的状态 B．两棒所带电荷不发生中和现象，它们各自所带的电量保持不变 C．两棒所带电荷部分中和，它们仍带等量的异种电荷，但每棒电量减少 D．金属棒恢复成不带电的状态，而橡胶棒仍带少量的电荷 【难度】★★ 【答案】C 知识点二：电荷间的相互作用 【例1】有A、B、C三个塑料小球，A和B，B和C，C和A间都是相互吸引的，如果A带正电，则 （ ） A．B、C球均带负电 B．B球带负电，C球带正电 C．B、C球中必有一个带负电，而另一个不带电 D．B、C球都不带电 【难度】★ 【答案】C 【例2】有A、B、C三个带电体，已知A带正电荷，将A、B、C依次与一个原来不带电的验电器接触，验电器的箔片第一次张开较小角度，第二次角度继续增大，第三次角度变小，由此判断，B带________电荷，C带_______电荷。 【难度】★ 【答案】正；负 【例3】小明同学要探究电荷之间的相互作用跟什么因素有关。她将一个带正电的物体放在A处，然后将挂在丝线上带电的小球先后挂在P1、P2、P3处，小球受力发生偏移情况分别如图（a）、（b）、（c）所示。请根据实验现象及相关条件，归纳得出初步结论。 （1）观察（a）（b）或（a）（c）图可知：______________________________________________。 （2）观察（a）（b）和（a）（c）图可知：______________________________________________。 【难度】★★ 【答案】（1）同种电荷互相排斥 （2）同种电荷之间的距离越大，相互排斥的力越小 【例4】两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球同时与一根不带电的金属导体接触后分开，则两验电器的金属箔 （ ） A．张角一定都减小，且带上等量异种电荷 B．张角一定都增大，且带上等量异种电荷 C．张角一定是有一个增大，且带上等量同种电荷 D．张角一定是有一个减小，且带上等量同种电荷 【难度】★★ 【答案】D 二、电流及电流表 知识点一：电流的基本概念 【例1】关于电流大小的几种说法中，正确的是 （ ） A．通过导体横截面积的电子越多，导体中的电流越大 B．通过导体横截面积的电荷越多，导体中的电流越大 C．单位时间内通过某一横截面的电荷越多，导体中的电流越大 D．导体中的自由电荷越多，导体中的电流越大 【难度】★ 【答案】C 【例2】关于电流的方向，下列说法正确的是 （ ） A．在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向 B．在导电液体中有可能是自由移动的正、负离子，所以电流的方向不能确定 C．金属导体中的电流方向与其中的自由电子定向移动的方向相反 D．带正电粒子移动的方向就是电流的方向 【难度】★ 【答案】C 【例3】一只普通家用白炽灯正常发光时，通过它的电流约为 （ ） A．2×101安 B．2×102安 C．2×10-1安 D．2×10-2安 【难度】★ 【答案】C 知识点二：电流表测电流 【例1】如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为 （ ） A．1.2A 1.2A B．0.3A 0.3A C．1.2A 0.3A D．1.5A 0.3A 【难度】★ 【答案】C 【例2】如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则 （ ） A．灯泡L1熄灭，灯泡L2亮度增加，电流表示数变大 B．灯泡L1熄灭，灯泡L2亮度不变，电流表示数变小 C．灯泡L2熄灭，灯泡L1亮度增加，电流表示数变大 D．灯泡L2熄灭，灯泡L1亮度不变，电流表示数变小 【难度】★★ 【答案】D 【例3】用电流表测量通过灯L2的电流，在图所示的四个电路中，正确的是 （ ） 【难度】★ 【答案】D 【例4】在“用电流表测量电流”的实验中，某同学连接的电路如图所示： （1）闭合开关，观察到灯泡L1和L2的发光情况是____________； （2）针对上述现象，该电路存在的问题是________________； （3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）。 【难度】★★ 【答案】（1）L2亮、L1不亮 （2）L1被短路 （3）如图 【例5】在用电流表测电流的实验中： （1）连接电路时，开关应______，电流表应先用______量程试触； （2）若某同学连接的电路如图甲所示，则电流表测的是灯______的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是_______mA； （3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线； （4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是 （ ） A．电流表内部开路 B．开关处接触不良 C．电流表被短路 D．电源供电不足 【难度】★★ 【答案】（1）断开；大 （2）L2；460 （3）电路图如图所示 （4）C 知识点三：电荷量的计算 【例1】甲、乙两只灯泡串联在电路中，甲灯比乙灯亮。在相同的时间内，通过两个灯泡的电量Q甲和Q乙相比较应该是 （ ） A．Q甲＞Q乙 B．Q甲＜Q乙 C．Q甲=Q乙 D．无法确定 【难度】★ 【答案】C 【例2】某型号进口手机电池外壳上标有“3.6V，850mAh”的字样，由此可知该电池的电压是______伏，最多可放出_________库的电荷量；若该手机平均可待机5天，则可估算出该手机待机时的工作电流约为________毫安。 【难度】★ 【答案】3.6；3060；7.1 【例3】如图所示，在3min内有54C的电荷量从B点流过，电流表Al的示数为400mA，问： （1）电流表A2的示数是多大？ （2）若在工作过程中一条支路突然烧断，试说明电流表A2的示数将发生什么变化？ 【难度】★★ 【答案】（1）电流表A2的示数是0.7A （2）若L1支路断，电流表A2的示数变为0.3A；若L2支路断，电流表A2的示数变为0.4A 【例4】演绎式探究：水管中的水流有大有小，在相同的时间内，从水管中流出的水越多，水流就越大。同样，导体中的电流也有大小，单位时间内通过导体横截面的电荷量叫电流强度，简称电流。物理学中用Q表示电荷量，t表示通电时间，则电流I的公式为__________。如果导体中的电流为2A，那么10秒内通过导体横截面的电荷量是________库。晓丽同学在掌握了上述知识后，经查阅资料知道：通过导体单位截面积的电流称为电流密度，用J来表示，那么电流密度J的大小与什么因素有关呢？她将该问题进行了简化： ①假设电子沿着截面积为S的金属导体运动： ②假设这些电子均以漂移速度υ运动，若流过金属导体单位体积的电子数为n，每个电子所带的电荷量为e，导体的横截面积为S，晓丽推导出了导体中电流密度J的数学表达式过程如下： A．在时间t内，通过导体某一截面的电子数为N=___________。 B．在时间t内，通过圆柱体底面的电荷量Q=___________。 C．在时间t内，通过圆柱体的电流为I=___________。 D．电流密度J=___________。 【难度】★★ 【答案】I=Q/t；20；A．nSvt；B．enSvt；C．enSv；D．env 三、电压及电压表 知识点一：电压的基本概念 【例1】下面关于电源、电压和电流的说法中，正确的是 （ ） A．电路中有电源，电路中就一定有电流 B．用电器的两端有电压，则电路中一定有电源 C．电路中电键的两端有电压，则电路中一定是通路 D．导体中有大量的自由电荷，只要构成通路，导体中就会有电流通过 【难度】★ 【答案】B 【例2】下列说法正确的是 （ ） A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等 B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连 C．只要电路两端接上电压表，则电路中一定有电流通过 D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好 【难度】★ 【答案】A 【例3】电源适配器（俗称充电器）在给手机充电时，电压约为 （ ） A．5伏 B．24伏 C．36伏 D．220伏 【难度】★ 【答案】A 知识点二：电压表测电压 【例1】如图所示电路中，电压表测量的是________（选填“L1”或“L2”）两端的电压，电压表的示数如图所示，若电源电压为6V，则灯L1两端电压________V。 【难度】★ 【答案】L2；3.6 【例2】某同学用电压表测量电压时，发现电压表指针反偏，这是因为_______________；另一位同学发现电压表指针偏转到右边没有刻度的地方，这是因为________________。 【难度】★ 【答案】正负接线柱接反了；所选量程过小 【例3】（多选）如图所示，当开关S闭合后，下列说法正确的是 （ ） A．灯L1与灯L2是串联，且灯L1被短路 B．电压表可测出灯L1两端的电压 C．电流表A1测的是灯L1的电流 D．电流表A2测的是灯L2的电流 【难度】★★ 【答案】BD 【例4】在如图所示的电路连接中，下列说法正确的是 （ ） A．灯泡L1和L2并联，电流表测的是L1支路的电流 B．灯泡L1和L2并联，电压表测量的是电源电压 C．灯泡L1和L2串联，电压表测的是L2的电压 D．灯泡L1和L2串联，电压表测的是L1的电压 【难度】★★ 【答案】D 【例5】（多选）如图所示，已知L1和L2是两个灯泡，①、②和③是三个电表为电流表或电压表，开关闭合时，下列说法正确的是 （ ） A．若①是电流表，②和③是电压表，则L1亮，L2不亮，①②③三块电表均有示数，两个电压表的示数之和为电源电压 B．若①和③是电压表，②是电流表，则L1亮，L2亮，①②③三块电表均有示数，两个电压表的示数之和为电源电压 C．若①和②是电流表，③是电压表，则L1不亮，L2亮，①和③有示数，②没有示数，电压表的示数为电源电压 D．若①②和③都是电压表，则L1不亮，L2不亮，①②③三块电表均有示数，三个电压表的示数之和为电源电压 【难度】★★★ 【答案】BC 随堂检测 1、A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断 （ ） A．小球A带正电 B．小球B带正电 C．小球B可能不带电 D．小球A可能不带电 【难度】★ 【答案】D 2、在探究摩擦起电的实验中： （1）用毛皮摩擦过的橡胶棒能吸引纸屑，说明橡胶棒带了电，根据你掌握的原子结构的知识，下列关于带电原因的猜想，你认为正确的是__________（只填序号）： a．摩擦创造了电荷 b．是由于电子发生了转移 c．是由于质子发生了转移 （2）根据你的猜想，毛皮摩擦过橡胶棒后，你认为：毛皮__________带电（选填“一定不”、“一定”或“可能”）。 （3）把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球__________。 A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电 【难度】★ 【答案】b；一定；B 3、图中的几种用电器正常工作时的电流接近4A的是 （ ） 【难度】★ 【答案】D 4、在甲、乙导线中分别通过400C和200C的电量，则 （ ） A．甲导线中的电流大 B．乙导线中的电流大 C．甲导线中电流是乙导线中电流的2倍 D．条件不足，无法比较电流大小 【难度】★ 【答案】D 5、在如图所示的电路中，电压表测量的是 （ ） A．灯L1两端的电压 B．灯L2两端的电压 C．电源两端的电压 D．开关S两端的电压 【难度】★ 【答案】B 6、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ） A．L1与L2串联 B．电流表A1测L1的电流 C．当开关S2断开时，通过L1的电流变小 D．当开关S2断开时，电流表A2的示数变小 【难度】★★ 【答案】D 7、如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使灯泡L1与L2串联，以下做法正确的是 （ ） A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表 C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表 【难度】★★ 【答案】B 8、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的_______极，电池的电压为______V。盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是____________。 【难度】★★ 【答案】负；0.6；从锌片流向铜片 9、在图电路中，闭合开关S后，电流表A1、A2的示数分别为0.3A和0.7A，电压表的示数为4.5V，求： （1）1分钟通过灯L2灯丝横截面的电荷量； （2）电源电压。 【难度】★★ 【答案】1分钟通过灯L2灯丝横截面的电荷量是24C；电压表的示数等于电源电压为4.5V 10、当电键S闭合时电路中的电流方向如图所示，请在图中正确填入电源、电压表、电流表的符号，使两个小灯都能发光，且电压表测L2两端的电压。 【难度】★★ 【答案】 11、在图所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。要求：①灯L、L2并联，②电健S同时控制两盏灯，③电流表只测量通过灯L1的电流。 【难度】★★ 【答案】 12、（多选）如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则 （ ） A．A的示数是120mA B．A的示数是70mA C．A’的示数是80mA D．A’的示数是30mA 【难度】★★★ 【答案】AC 13、如图所示，将甲、乙两个金属半球壳合成一球体，用一带正电的小球靠近乙球壳，并将两金属半球壳分开后移走带电小球。如果用一导线连接甲、乙两半球壳，则导线中 （ ） A．无电流通过，因两半球均不带电 B．无电流通过，因两半球带同种电荷 C．有瞬间电流通过，其方向由甲半球流向乙半球 D．有瞬时电流通过，其方向由乙半球流向甲半球 【难度】★★★ 【答案】C 课堂总结 1、简述电流的物理意义及电荷量的计算公式 2、简述判断电压表测谁两端电压的方法 3、简述电表使用过程中的注意事项 课后作业 1、a、b、c、d四个带电体，已知d带正电，a和c相互排斥，c和d相互吸引，而b和d相互排斥，则 （ ） A．a、c带正电，b带负电 B．a、c带负电，b带正电 C．b、c带正电，a带负电 D．a所带电性不能确定 【难度】★ 【答案】B 2、手拿一根铜棒用毛皮或丝绸摩擦，则铜棒 （ ） A．一定不带电 B．一定带负电 C．一定带正电 D．可能带正电也可能带负电 【难度】★ 【答案】A 3、生活经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ） A．串联的 B．可能是串联也可能是并联的 C．并联的 D．用电器与插座间是串联的，用电器之间是并联的 【难度】★ 【答案】D 4、如图所示电路，当S1、S2都接通后，电压表所测量的是 （ ） A．L1两端的电压 B．L2两端的电压 C．电源电压 D．无法确定 【难度】★ 【答案】B 5、如图所示的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中不正确的是 （ ） A．可知电源电压为6V B．可知L1两端电压为2.6V C．将电压表V2换成电流表，则L1亮，L2不亮 D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流 【难度】★★ 【答案】D 6、如图所示，开关S接a时电压表示数为9V；开关接b时电压表示数为4V，则可知此时灯Ll两端电压Ul=_______V。灯L2两端电压为U2=_______V，电源电压U=_______V。 【难度】★ 【答案】5；4；9 7、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为______A，10s内通过灯L1的电荷量为_________C。 【难度】★★ 【答案】0.32；12.8 8、如图所示，若开关S、S1闭合，S2断开，能发光的灯是_________，电压表所测的是_________两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是_________，电压表所测的是_________两端的电压；若开关S、S1、S2都闭合，那么能发光的是_________，电压表所测的是_________两端的电压。 【难度】★★ 【答案】L1、L2；L1；L1、L2；电源；L1；L1或电源 9、如图所示，甲、乙、丙分别是电压表或电流表，下列表述中错误的是 （ ） A．甲、乙决不允许同时为电流表 B．要L1、L2串联，则甲、丙应为电压表，乙为电流表 C．要L1、L2并联，则甲、乙应为电压表，丙为电流表 D．要L1、L2并联，则乙为电压表，甲、丙为电流表 【难度】★★ 【答案】C 10、如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是 （ ） A．电流表和电压表都烧坏 B．先烧坏电流表，再烧坏电压表 C．电流表烧坏，电压表正常 D．电压表烧坏，电流表正常 【难度】★ 【答案】C 11、如图甲所示，用电流表测电流。 （1）小明实验时将最后一根导线接上时灯亮了，这是因为：__________________； （2）若线头M、N都接到电流表为“0.6”接线柱上，此时电流表测的是灯______的电流，电流表的示数如图乙所示，大小为______； （3）若使电流表示数最大，请在甲图中完成连线，此时电流表的示数如图丙所示，则灯L2的电流为______A。 【难度】★★ 【答案】（1）连接电路过程中，开关没有断开 （2）L1；0.5A （3）图略，将N接在“—”接线柱上，其余不变；0.4A 12、将电源、电压表和电流表的符号填入图所示电路中的空白处，要求电键闭合后，小灯L1、L2都能发光，电流表能测通过L1的电流。 【难度】★ 【答案】 13、如图所示电路中，要求灯L1与L2并联，S为开路总开关，电流表A2测干路电流，电流表A1测支路L1中的电流，请在图中多余的线上打“×”以表示去掉，使该电路能按要求正常工作。 【难度】★★ 【答案】 14、在图所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。要求：①灯L1、L2并联；②电键S同时控制两盏灯；③电流表只测通过灯L2的电流。 【难度】★★ 【答案】 15、如图所示，试问S断开时各电阻间如何连接？S合上后各电阻间又如何连接？ 【难度】★★★ 【答案】 16、如图所示，要使L1、L2、L3并联，需要 （ ） A．去掉bd间导线 B．用导线连接ac C．用导线连接ad D．用导线连接bc 【难度】★★★ 【答案】B 17、如图所示，电阻R1、R2、R3的连接方法是__________，电流表A1是测量__________的电流。电流表A2是测量__________的电流。 【难度】★★★ 【答案】并联；R1和R2；R2和R3 18、如图所示，要L1、L2两灯串联，应闭合__________，断开__________；要使L1、L2并联，应闭合__________，断开__________；电键__________不能同时闭合，因为这样会出现__________。 【难度】★★★ 【答案】S2；S1、S3；S1、S3；S2；S2、S3；电源短路 初三物理秋季课程 电流、电压 22/22
