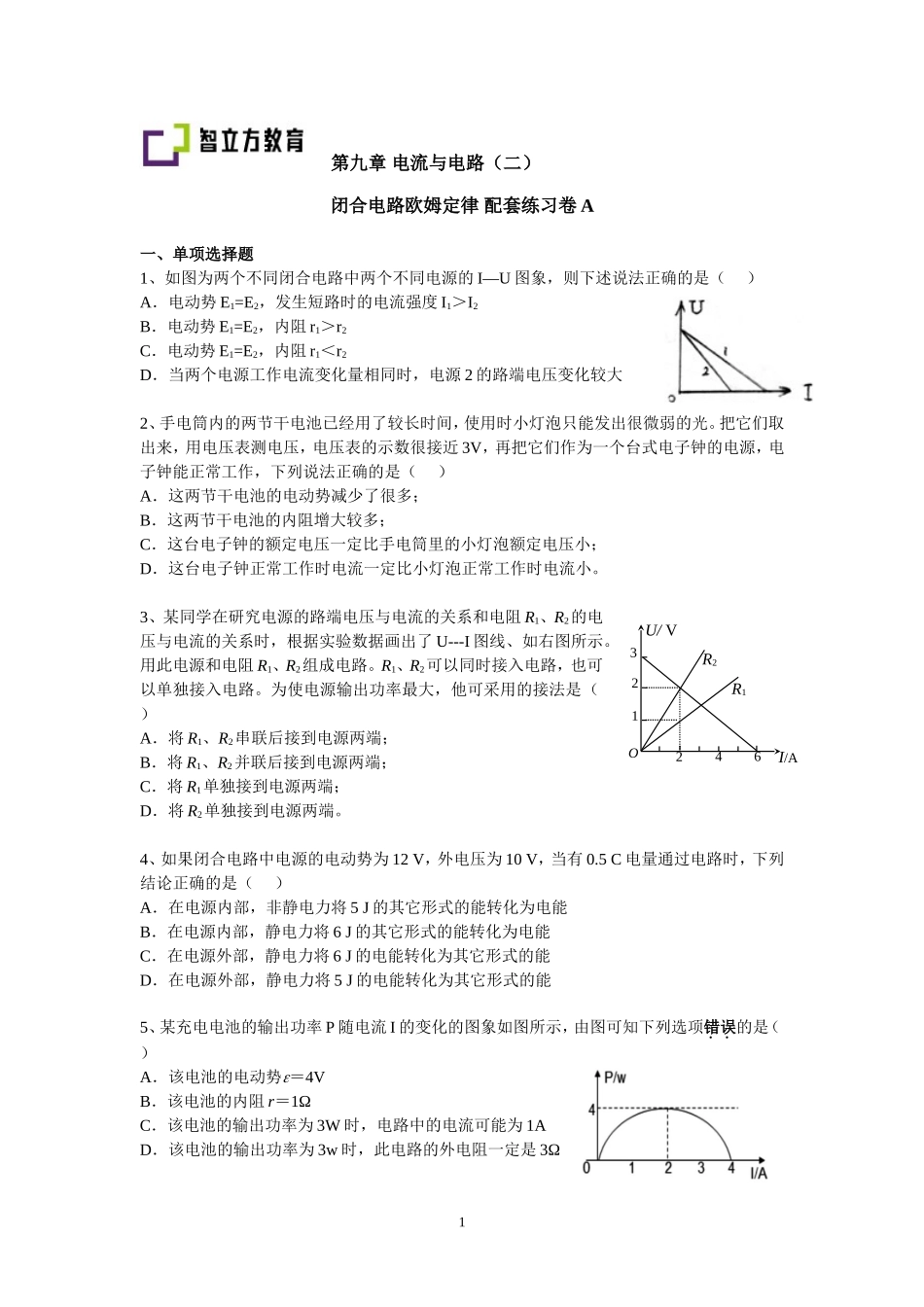

第九章 电流与电路（二） 闭合电路欧姆定律 配套练习卷A 一、单项选择题 1、如图为两个不同闭合电路中两个不同电源的I—U图象，则下述说法正确的是（ ） A．电动势E1=E2，发生短路时的电流强度I1＞I2 B．电动势E1=E2，内阻r1＞r2 C．电动势E1=E2，内阻r1＜r2 D．当两个电源工作电流变化量相同时，电源2的路端电压变化较大 2、手电筒内的两节干电池已经用了较长时间，使用时小灯泡只能发出很微弱的光。把它们取出来，用电压表测电压，电压表的示数很接近3V，再把它们作为一个台式电子钟的电源，电子钟能正常工作，下列说法正确的是（ ） A．这两节干电池的电动势减少了很多； B．这两节干电池的内阻增大较多； C．这台电子钟的额定电压一定比手电筒里的小灯泡额定电压小； D．这台电子钟正常工作时电流一定比小灯泡正常工作时电流小。 U/ V O 2 4 6 I/A 3 1 2 R2 R1 3、某同学在研究电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系时，根据实验数据画出了U---I图线、如右图所示。用此电源和电阻R1、R2组成电路。R1、R2可以同时接入电路，也可以单独接入电路。为使电源输出功率最大，他可采用的接法是（ ） A．将R1、R2串联后接到电源两端； B．将R1、R2并联后接到电源两端； C．将R1单独接到电源两端； D．将R2单独接到电源两端。 4、如果闭合电路中电源的电动势为12 V，外电压为10 V，当有0.5 C电量通过电路时，下列结论正确的是（ ） A．在电源内部，非静电力将5 J的其它形式的能转化为电能 B．在电源内部，静电力将6 J的其它形式的能转化为电能 C．在电源外部，静电力将6 J的电能转化为其它形式的能 D．在电源外部，静电力将5 J的电能转化为其它形式的能 5、某充电电池的输出功率P随电流I的变化的图象如图所示，由图可知下列选项错误的是（ ） A．该电池的电动势e＝4V B．该电池的内阻r＝1Ω C．该电池的输出功率为3W时，电路中的电流可能为1A D．该电池的输出功率为3w时，此电路的外电阻一定是3Ω 6、如下左图为测量某电源电动势和内电阻时得到的U-I图线，用此电源与三个阻值均为3W的电阻连接成电路，测得路端电压为4.8V，则该电路可能为（ ） 7、某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在了同一坐标上，如右图中的a、b、c所示，根据图线可知（ ） A．反映Pr变化的图线是c B．电源电动势为8v C．电源内阻为2Ω D．当电流为0.5A时，外电路的电阻为6Ω 8、用电流表和电压表测未知电阻R的两种不同的电路如图所示，两电路中所用的仪器规格都相同，其中待测电阻R约为100Ω，滑动变阻器W的最大阻值为50Ω，电池的电动势E＝6.0V，内阻可忽略。闭合电键后，各电路均能正常工作。下列关于这两个电路的说法正确的是（ ） 甲 乙 a b a b W W R R A．甲图中电压表的a接线柱应为正接线柱 B．闭合电键前，甲图中滑动变阻器的滑片应调至最左端 C．电键闭合后调节变阻器的滑片，甲图中电压表的示数变化最大范围为0—6.0 V D．电键闭合后调节变阻器的滑片，乙图中电压表的示数变化最大范围为0—6.0 V 二、填空题 1、如图所示电灯L标有“4V，1W”的字样，滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路发生故障，电灯L突然熄灭，此时电流表示数为0.5A，电压表示数为10V。若导线完好，电路中各处接触良好，试问： （1）发生的故障是 （选填“短路”或“断路”）。 （2）发生故障前，滑动变阻器接入电路的阻值为 Ω。 （3）电源的电动势 V、内阻为 Ω。 2、某同学利用“测定电池电动势和内阻”实验所得的U、I数据，根据电池的输出功率P＝IU，得出被测电池组的输出功率P随外电阻R变化的曲线如图所示。由图线可知，被测电池组的内阻约为 欧，电动势约为 伏。 I/A U/V 0.5 1 2 1.5 8 6 4 2 0 3、由某种材料制成的电器元件接在实验电路中时，通过的电流I与两端电压 U的关系如图所示。现将该元件接在电动势为8V，内阻为4Ω的电源两端，则通过该元件的电流为 A。若将两个这样的元件并联接在该电源上，则每一个元件消耗的功率为 W。 4、如图所示，U—I图线上，a、b、c各点均表示该电路中有一个确定的工作状态，b点α=β，在 点时，电源有最大输出功率；从b→c时，β角越大，电源的总功率和输出功率都将 。（填增大、减小或不变） 5、同学们在用图（a）所示的电路做“测电源电动势和内电阻”的实验时，A处为电压传感器，B处为电流传感器。甲同学在C位置直接用导线连接进行实验，乙同学则在C位置串联一个保护电阻R0进行实验，其它部分完全相同。他们将两次实验所得的数据用图线形式画在同一张U—I图线上，如图（b）所示。 则由图线可知，电源的电动势 e = ______ V，内电阻r = ______ W，电阻R0＝______ W。 6、在如图甲所示电路中，电源电动势为3.3V，内阻为5Ω，L1、L2、L3为三个特殊材料制成的相同规格的小灯泡，这种灯泡的伏安特性曲线如图乙所示，当开关S闭合后，灯L2的电流强度为灯L1电流的0.8倍，则L1消耗的电功率为________W，L2、L3消耗的总电功率为________W。 三、计算题 1、如图所示电路，已知R3=4Ω，闭合电键，安培表读数为0.75A，伏特表读数为2V，经过一段时间，一个电阻断路，使安培表读数变为0.8A，伏特表读数变为3.2V，问： （1）哪个电阻断路（不必说明理由）？ R1的阻值是多少？ （2）电阻断路前后，电路消耗的总功率之比P：P’=? （3）能否求出电源电动势E？如能，求出结果；如果不能，说明理由。 能否求出电源内阻r？如能，求出结果；如果不能，说明理由。 A V R1 R2 R4 R3 2、如图所示，电源ε=12.0V,内电阻r=0.6Ω, 滑动变阻器与定值电阻R0（R0=2.4Ω）串联，当滑动变阻器的滑片P滑到适当位置时，滑动变阻器的发热功率为9.0W，求这时滑动变阻器aP部分的阻值Rx. 3、如图所示，电源内阻r＝1Ω，R1＝3Ω，R2＝4Ω，灯L标有“6V，3W”，滑线变阻器最大值为R。闭合电键S，当滑片P滑到最右端B时，电流表读数为1.5A，此时灯L恰好正常发光。求： （1）当滑片P滑到最左端A时，电流表读数； （2）当滑片P位于滑线变阻器的中点时，滑线变阻器上消耗的功率。 第九章 电流与电路（二） 闭合电路欧姆定律 配套练习卷B 一、单项选择题 1、关于电源和直流电路的性质，下列说法正确的是（ ） A．电流总是由高电势流向低电势 B．电源短路时，电路电流为无穷大，路端电压为零 C．外电路断路时，路端电压为最大，外电阻为零 D．外电路总电阻值增大时，路端电压也增大 Ｖ 2、如图电路中，电阻R1=10Ω，R2=8Ω，电源内阻r≠0．当S接R1时，电压表示数为2V，当S接R2时，电压表示数可能为（ ） A．2.2V　　　 B．1.9V C．1.6V　　　 D．1.3V 3、如图所示，直线A和B分别为电源a、b的路端电压和电流的关系图像，设两个电源的内阻分别为ra和rb，若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为Ia、Ib，则（ ） A．ra=rb, Ia=Ib B．ra＞rb, Ia＞Ib C．ra＞rb, Ia=Ib A B 0 D．ra＞rb, Ia＜Ib 4、如图所示，电池组的电动势为ε，内电阻为r，R0为定值电阻，R为变阻器，已知R0＞r.为使R0上消耗的电功率最大，应将变阻器阻值调整到（ ） A．R0 B．R0＋r C．R0－r 　 D．0 5、一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是（ ） A．0.10 V B．0.20 V C．0.30 V D．0.40 V 6、如图1—30—2所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是（ ） 图1—30—2 A．4 W、8 W B．2 W、4 W C．4 W、6 W D．2 W、3 W 7、如图1—30—5所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线.抛物线OBC为同一直流电源内部热功率Pr随电流I变化的图线.若A、B的横坐标为1 A，那么AB线段表示的功率等于（ ） 图1—30—5 A．1 W B．3 W C．2 W D．2.5 W 8、如图1—30—3所示，电源E的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W，当电键S接位置1时，电压表的读数为3 V，那么当电键S接到位置2时，小灯泡L的发光情况是（ ） 图1—30—3 A．很暗，甚至不亮 B．正常发光 C．比正常发光略亮 D．有可能被烧坏 1 2 3 4 5 0 0.2 0.4 0.6 U/V I/A 6 0.8 1.0 1.2 A B 二、填空题 1、有两个电源甲和乙，甲的电动势为6V，内阻为4Ω，乙的电动势为4.5V，内阻为1Ω，另有两个小灯A和B，它们的U-I图像如图所示，若要求用其中的一个电源和一个小灯泡串联成回路后小灯泡的功率最大，则应该选择__________（选填“甲与A”、“甲与B”、“乙与A”或“乙与B”）；若将小灯A、B串联后接在另一个内阻为2Ω的电源丙两端，发现A、B的功率之比为2:1，则电源丙的电动势为__________V。 P/W I/A 0 4 C1 C2 2 4 2、如图所示，抛物线C1、C2分别是纯电阻直流电路中内、外电路消耗的电功率随电流变化的图线(电源电动势和内阻一定）。由该图可知：电源的最大输出功率为______________W，电源的内电阻为______________Ω。 O A B F D R1 C 3、如图所示，均匀圆环的总电阻R0=8Ω，电源电动势E=6V，内阻r=1Ω，定值电阻R1=3Ω。指针OC的电阻不计，可以在圆环上无摩擦地转动。A、B、D 为等分点，则指针在___________处时，电源总功率最小，其值为___________ W。 4、电池A和电池B的U-I图线如图所示，从图线上可以得出电池A的内电阻rA＝__________W，若将某电阻器分别接在电池A和电池B的两极之间时，电阻器水泵的电功率相等，则此电阻器的阻值是__________W。 5、如图所示的电路中，电阻R1＝12Ω，R2＝R3＝R4＝6.0Ω。当电键S断开时，电压表的示数为12V，全电路消耗的电功率为13W。若电流表、电压表均为理想电表，则电源的电动势为 。当电键S闭合后，则电压表的示数为 。 1.60 1.50 1.40 1.30 1.20 1.10 1.00 U(V) I(A) 0 0.20 0.40 0.60 6、某同学用伏安法测一节干电池的电动势和内电阻，改变 滑动变阻器滑片位置记录六组数据，然后画出U-I图象，如图所示．根据图线，干电池的电动势为____________v，内电阻为________Ω；在此实验中，电源的最大输出功率是__________W． 三、计算题 1、如图所示是一种测定风速的装置，一个压力传感器固定在竖直墙上，一弹簧一端固定在传感器上的M点，另一端N与导电的迎风板相连，弹簧穿在光滑水平放置的电阻率较大的金属细杆上，弹簧是不导电的材料制成的。测得该弹簧的形变量与压力传感器示数关系见下表。 形变量（m） 0 0.1 0.2 0.3 0.4 压力（N） 0 130 260 390 520 迎风板面积S＝0.50m2，工作时总是正对着风吹来的方向。电路的一端与迎风板相连，另一端在M点与金属杆相连。迎风板可在金属杆上滑动，且与金属杆接触良好。定值电阻R＝1.0Ω，电源的电动势E＝12V，内阻r＝0.50Ω。闭合开关，没有风吹时，弹簧处于原长L0＝0.50m，电压传感器的示数U1＝3.0V，某时刻由于风吹迎风板，电压传感器的示数变为U2＝2.0V。求： （1）金属杆单位长度的电阻； （2）此时作用在迎风板上的风力； （3）假设风（运动的空气）与迎风板作用后的速度变为零，空气的密度为1.3kg/m3，求风速多大。 2、如图电路，电源电动势＝10V，内阻r＝0.8，R1＝3.2，当电键k断开时，电阻R2消耗的电功率为4W；电键k闭合后，R2和R3的并联电路消耗的总功率也是4W。求： （1）R2和R3的阻值； （2）k闭合前后，R1消耗的电功率分别为多少。 R3 A R1 R2 P b a L E，r 3、如图所示，已知电源内阻为r＝1Ω，定值电阻R1＝2Ω，灯L上标有“3V、1.5W”的字样，当滑动变阻器R3的滑片P移到最右端时，电流表示数为1A，灯L恰能正常发光。 （1）求电源的电动势； （2）求当P移到最左端时，电流表的示数； （3）当滑动变阻器移到何位置时，电源的总功率最大？最大值为多少？ 参考答案 A卷 一、单项选择题 1、ACD 2、BD 3、C 4、D 5、D 6、B 7、ACD 8、BC 二、填空题 1、（1）断路 (2)20Ω (3)12.5V 5Ω 2、5，30 3、1A，1.5W 4、B， 减小 5、3.0、 4.0、 6.0 6、0.3，0.24 三、计算题 1、（1）R2断路，（2分） 电阻R2被烧坏后，电压表读数等于电阻R1的电压大小 可得：R1=4Ω （2分） （2）根据电路总功率P=εI总 电阻R2被烧坏前后电路总功率之比= 电阻R2被烧坏前I总=(+0.75)A=1A ，电阻R2被烧坏后I总’=0.8A 电阻R2被烧坏前后电路总功率之比== （4分） （3）能求出电源电动势E，不能求出电源内阻r（2分） 电阻R2坏前E=1×(R4+r）+0.75×4，电阻R2坏后E=0.8×(R4+r）+3.2 可求出E=4V （2分） 2、解：由闭合电路欧姆定律作aP两端的Uap—I图像，因图上任意一点的Uap与I所对应的矩形面积是外电路电阻Rx的输出功率，从而由已知Rx的功率求出对应的Rx值。 根据闭合电路欧姆定律 作图像如图所示，由图可分析找到滑动变阻器的发热功率为9W的A点和B点，所以Rx有两个值。 3、（1）灯L的电阻： （l分） 当P滑到B时，R2被短路，灯正常发光 通过灯L的电流： （l分） ∵总电流为，∴，即 （2分） 电源电动势： （2分） 当P滑到A点时，灯L、滑线变阻器R及电阻R2都被短路， 此时电流表的读数： （2分） （2）P位于滑线变阻器的中点时，灯L与并联后再与R1串联， （l分） （1分） 并联电压： （l分） 滑线变阻器上消耗的功率： （1分） B卷 一、单项选择题 1、D 2、B 3、B 4、D 5、D 6、C 7、C 8、A 二、填空题 1、乙与B，7.6 2、4W，1Ω 3、B 6 4、1，3.5 5、13V；10.5V 6、1.45； 0.69； 0.76 三、计算题 1、（1）　　 所以单位长度上的电阻为-----4分 （2）同（1）方法再次求出杆在电路中的电阻 得出接入电路的杆子长度为0.3m，则弹簧的形变量为0.2m，-4分 查表得到F风=N=260N-----1分 （3）用牛顿第二定律或用动能定理等，得到---------------5分 2、（1） （2分） 得：R2＝16 或：R2＝1 （1分） 令R2和R3并联的电阻为，则： （2分） 得：R23＝16 或R23＝1 （1分） 由电阻并联的特点，R2＝1和R23＝16均舍去， ∴ ， （2分） （2）K闭合前： （1分） （1分） K闭合后： （1分） （1分） 3、（1）（公式2分，结果1分） （2）（公式2分，结果1分） （3）当外电路电流最大时，电源的总功率达到最大，此时外电路电阻最小 即R3的滑片P移到最右端时。（2分） （2分） 11
