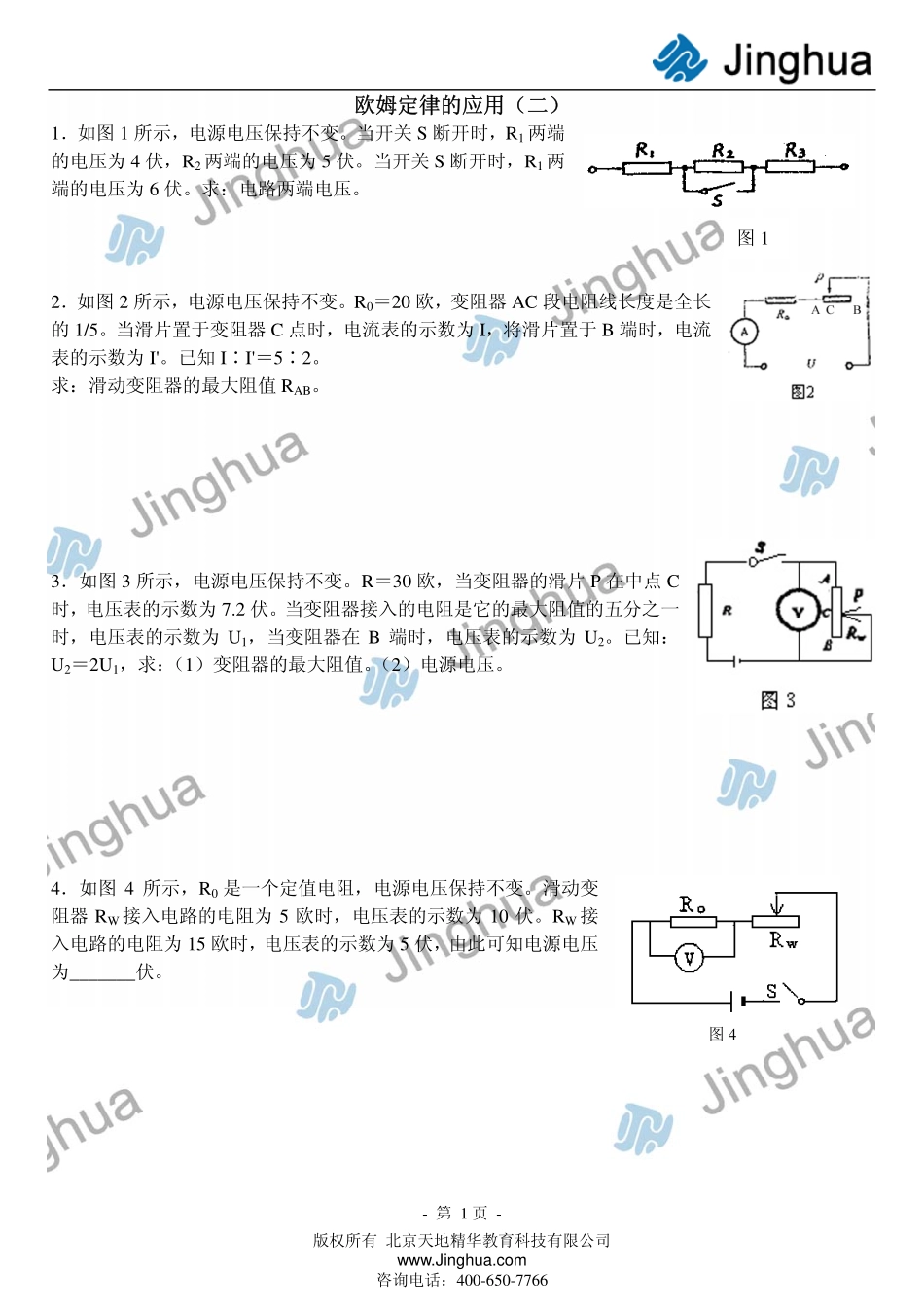

欧姆定律的应用（二）欧姆定律的应用（二）教 师：阮红 爱护环境，从我做起 提倡使用电子讲义 爱护环境，从我做起 提倡使用电子讲义 -第 1 页-版权所有 北京天地精华教育科技有限公司 www.J 咨询电话：400-650-7766 欧姆定律的应用（二）欧姆定律的应用（二）1如图 1 所示，电源电压保持不变。当开关 S 断开时，R1两端的电压为 4 伏，R2两端的电压为 5 伏。当开关 S 断开时，R1两端的电压为 6 伏。求：电路两端电压。2如图 2 所示，电源电压保持不变。R020 欧，变阻器 AC 段电阻线长度是全长的 1/5。当滑片置于变阻器 C 点时，电流表的示数为 I，将滑片置于 B 端时，电流表的示数为 I。已知 II52。求：滑动变阻器的最大阻值 RAB。3如图 3 所示，电源电压保持不变。R30 欧，当变阻器的滑片 P 在中点 C时，电压表的示数为 7.2 伏。当变阻器接入的电阻是它的最大阻值的五分之一时，电压表的示数为 U1，当变阻器在 B 端时，电压表的示数为 U2。已知：U22U1，求：（1）变阻器的最大阻值。（2）电源电压。4如图 4 所示，R0是一个定值电阻，电源电压保持不变。滑动变阻器 RW接入电路的电阻为 5 欧时，电压表的示数为 10 伏。RW接入电路的电阻为 15 欧时，电压表的示数为 5 伏，由此可知电源电压为_伏。图 1 图 4 -第 2 页-版权所有 北京天地精华教育科技有限公司 www.J 咨询电话：400-650-7766 5如图 5 所示，已知 R22R1，电源电压 U10 伏且保持不变。当闭合开关 S，并调节滑片 P 使它位于 R3的 A 处，这时流过 R3的电流为 IA；后断开开关 S，并调节滑片 P 使它位于 R3的 B 处，这时流过 R3的电流为 IB，电压表的示数为 3 伏。若两次电流 IAIB21，求：（1）先后两次电压表示数之比。（2）RA与 RB之比 6如图 6 所示，电源电压为 20 伏且保持不变，电阻 R22R1，当闭合开关 S1，断开开关 S2时，R1、R3两端的电压分别为 U1、U3。当闭合开关 S2、断开开关 S1时，R1、R4两端电压分别为 U1、U4，已知：U10.5U1，U3U441。求：（1）当闭合开关 S2、断开开关 S1时，电阻 R2两端的电压 U2?（2）电阻 R3R4?7如图 7 所示，电源电压保持不变。电阻 R3的阻值为 4 欧。当开关 S 由闭合到断开时，电压表 V1的两次示数比为 32，电压表 V2的两次示数比为 910。求：电阻 R1的阻值是多少欧?R1R2P ABU=10VR3 V图 5 R1 R2 R4 R3 S1 S2 U=20V 图 6 图 7 -第 3 页-版权所有 北京天地精华教育科技有限公司 www.J 咨询电话：400-650-7766 参考答案参考答案 115V 260 欧 390 欧,；12V 420 5（1）21（2）21 6（1）12V（2）21 72 欧
