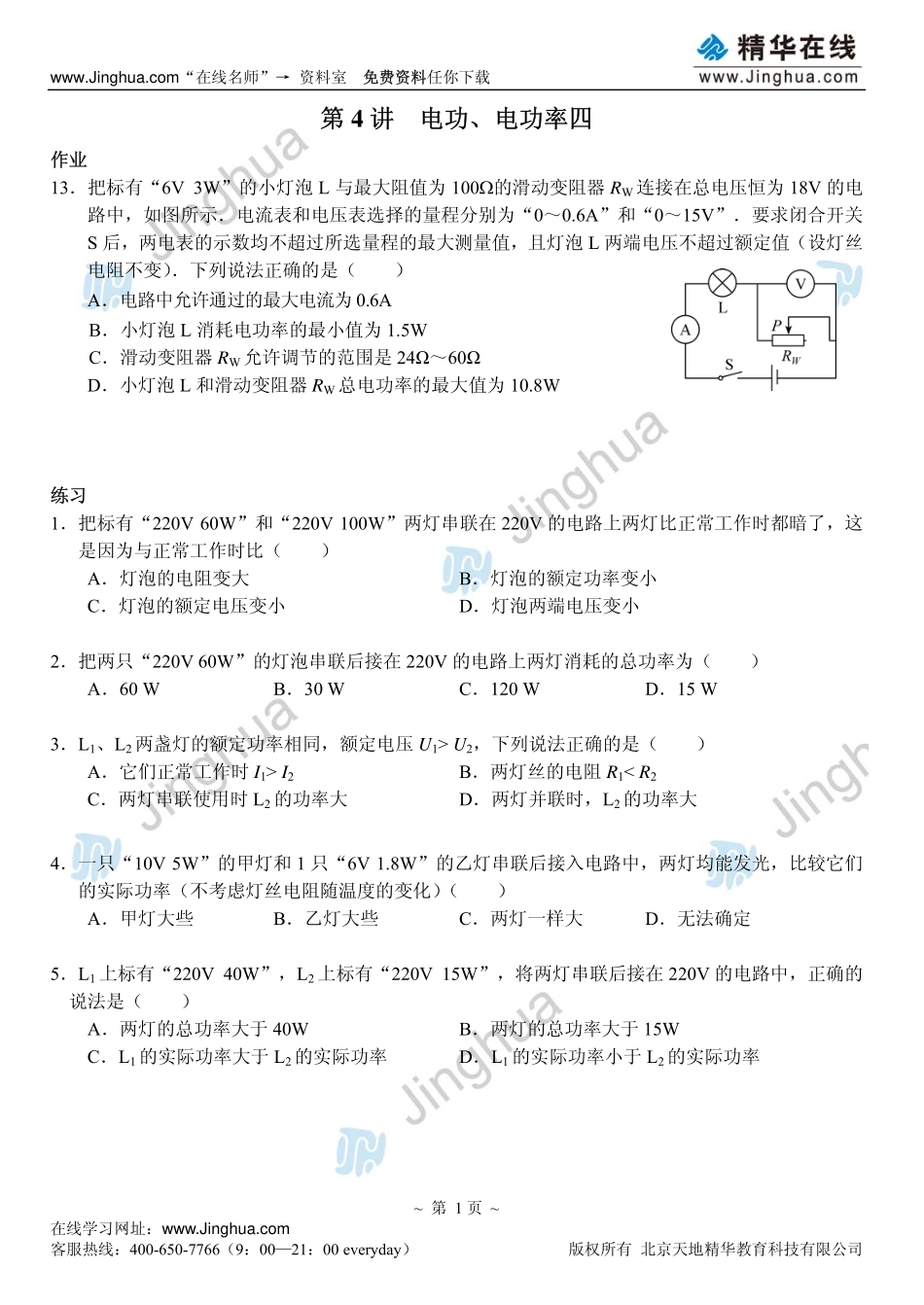

网络课程 内部讲义 电功、电功率四电功、电功率四 教 师：阮红 爱护环境，从我做起，提倡使用电子讲义爱护环境，从我做起，提倡使用电子讲义 www.J“在线名师”资料室 免费资料免费资料任你下载 第 1 页 在线学习网址：www.J 客服热线：400-650-7766（9：0021：00 everyday）版权所有 北京天地精华教育科技有限公司 第第 4 讲讲 电功、电功率四电功、电功率四 作业作业 13把标有“6V 3W”的小灯泡 L 与最大阻值为 100的滑动变阻器 RW连接在总电压恒为 18V 的电路中，如图所示电流表和电压表选择的量程分别为“00.6A”和“015V”要求闭合开关S 后，两电表的示数均不超过所选量程的最大测量值，且灯泡 L 两端电压不超过额定值（设灯丝电阻不变）下列说法正确的是（）A电路中允许通过的最大电流为 0.6A B小灯泡 L 消耗电功率的最小值为 1.5W C滑动变阻器 RW允许调节的范围是 2460 D小灯泡 L 和滑动变阻器 RW总电功率的最大值为 10.8W 练习练习 1把标有“220V 60W”和“220V 100W”两灯串联在 220V 的电路上两灯比正常工作时都暗了，这是因为与正常工作时比（）A灯泡的电阻变大 B灯泡的额定功率变小 C灯泡的额定电压变小 D灯泡两端电压变小 2把两只“220V 60W”的灯泡串联后接在 220V 的电路上两灯消耗的总功率为（）A60 W B30 W C120 W D15 W 3L1、L2两盏灯的额定功率相同，额定电压 U1 U2，下列说法正确的是（）A它们正常工作时 I1 I2 B两灯丝的电阻 R1 R2 C两灯串联使用时 L2的功率大 D两灯并联时，L2的功率大 4一只“10V 5W”的甲灯和 1 只“6V 1.8W”的乙灯串联后接入电路中，两灯均能发光，比较它们的实际功率（不考虑灯丝电阻随温度的变化）（）A甲灯大些 B乙灯大些 C两灯一样大 D无法确定 5L1上标有“220V 40W”，L2上标有“220V 15W”，将两灯串联后接在 220V 的电路中，正确的说法是（）A两灯的总功率大于 40W B两灯的总功率大于 15W CL1的实际功率大于 L2的实际功率 DL1的实际功率小于 L2的实际功率 www.J“在线名师”答疑室 随时随地随时随地提问互动 第 2 页 在线学习网址：www.J 客服热线：400-650-7766（9：0021：00 everyday）版权所有 北京天地精华教育科技有限公司 6（多选）如图 1 所示电路，电源电压为 6V，灯泡 L1、L2、L3均标有“6V 3W”的字样，下列说法正确的是（）A闭合 S1，断开 S2，L3能正常发光 B闭合 S2，断开 S1，L1能正常发光 C闭合 S1、S2，L1、L2能正常发光 D断开 S1、S2，L1、L3能正常发光 7将标有“220V 40W”和“220V 100W”甲、乙两灯串联接在 220V 的电路中，灯较亮，并联接在 220V 的电路中，灯较亮（填甲或乙）8如图 2 所示电路中，电源电压 U 保持不变当开关 S 断开时，R1消耗的功率为 P1，当开关 S 闭合时，R1消耗的功率为 P2，RlR2=45，则 P1P2是（）A1681 B8116 C49 D94 9三个电阻分别标有“100 4W”、“12.5 8W”、“9 100W”，将它们串联起来允许接的最大电压是 V，并联起来允许接的最大电压是 V 10如图 3 所示的电路中，当 S 闭合时，滑动变阻器分为 RAP、RPB两部分并联，已知滑动变阻器的总电阻 R=16 欧，电源电压 U=6 伏，电流表最大量程为 2 安，则当滑动变阻器的滑片 P 置于中点时电流表的示数为 安，滑动变阻器的总功率是 瓦为了使电流表所通过的电流不超过其量程，滑动变阻器的滑动触点 P 在 AB 间滑动的最大阻值范围是 欧至 欧 R2 R1 U S 图 2 L1L2L3S1 S2 图 1 图 3 www.J“在线名师”资料室 免费资料免费资料任你下载 第 3 页 在线学习网址：www.J 客服热线：400-650-7766（9：0021：00 everyday）版权所有 北京天地精华教育科技有限公司 11如图 4 所示电路，电路两端电压保持不变当只闭合开关 S1时，通过电阻 R1的电流是 I1；当只闭合开关 S2时，通过电阻 R2的电流是 I2，电阻 R2消耗的功率是 20 瓦，IlI2=32，当只闭合开关 S3时，电阻 R3消耗的功率是 15 瓦 求：（1）只闭合 S1时，R1消耗的功率（2）只闭合 S3时，R1消耗的功率 12如图 5 所示电路，总电压不变只闭合开关 S3，滑动变阻器的滑片 P 在最左端时，电路消耗总功率为 10W，电流表的示数为 I1；只断开开关 S1，滑片 P 移至最右端时，电流表的示数为 I2，电压表的示数为 U1；只闭合开关 S1，滑片 P 仍在最右端时，电压表示数为 U2若 I1I253，U1U223 求：上述三个状态中，电路消耗总功率的最小值 图 4 图 5
