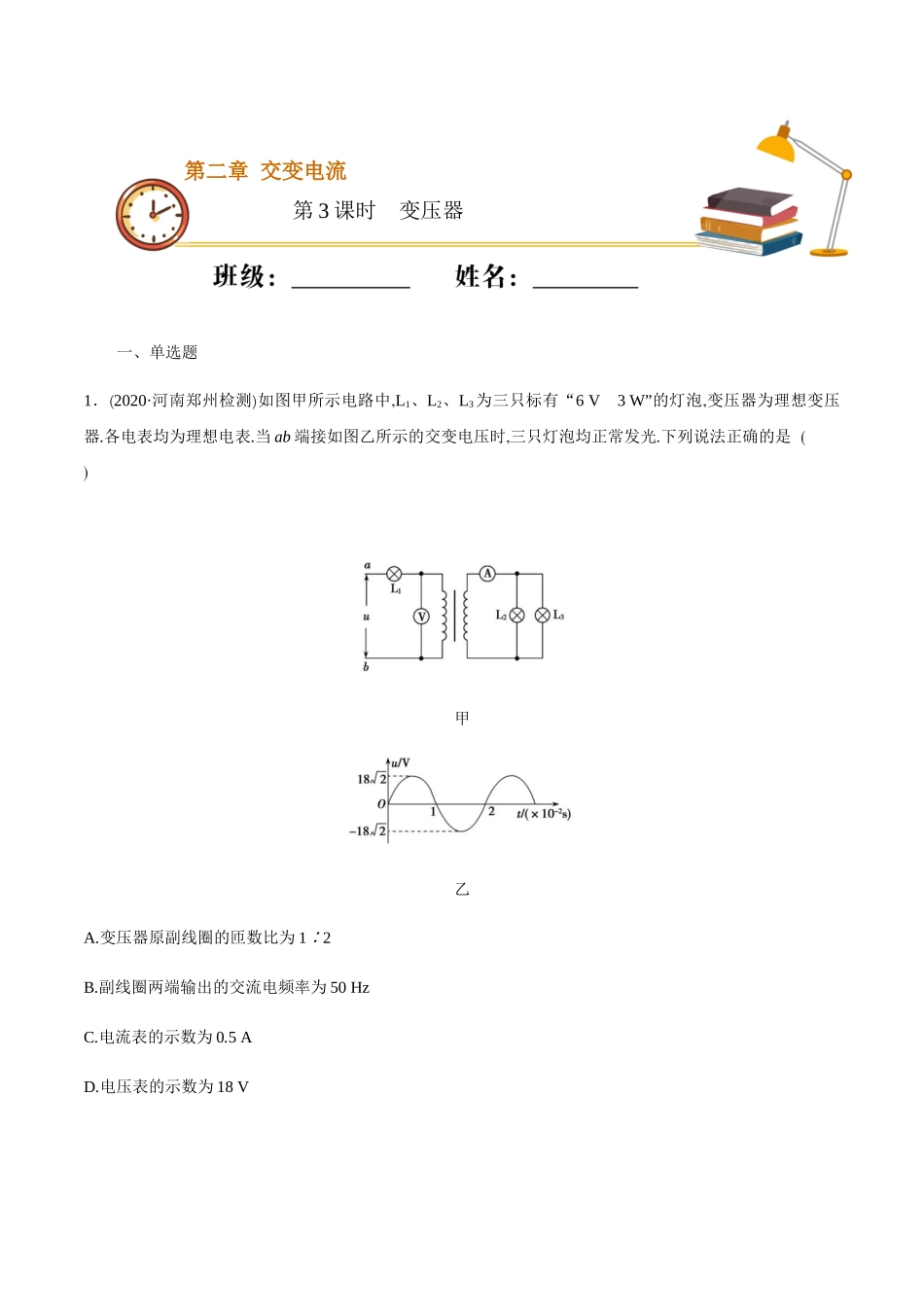

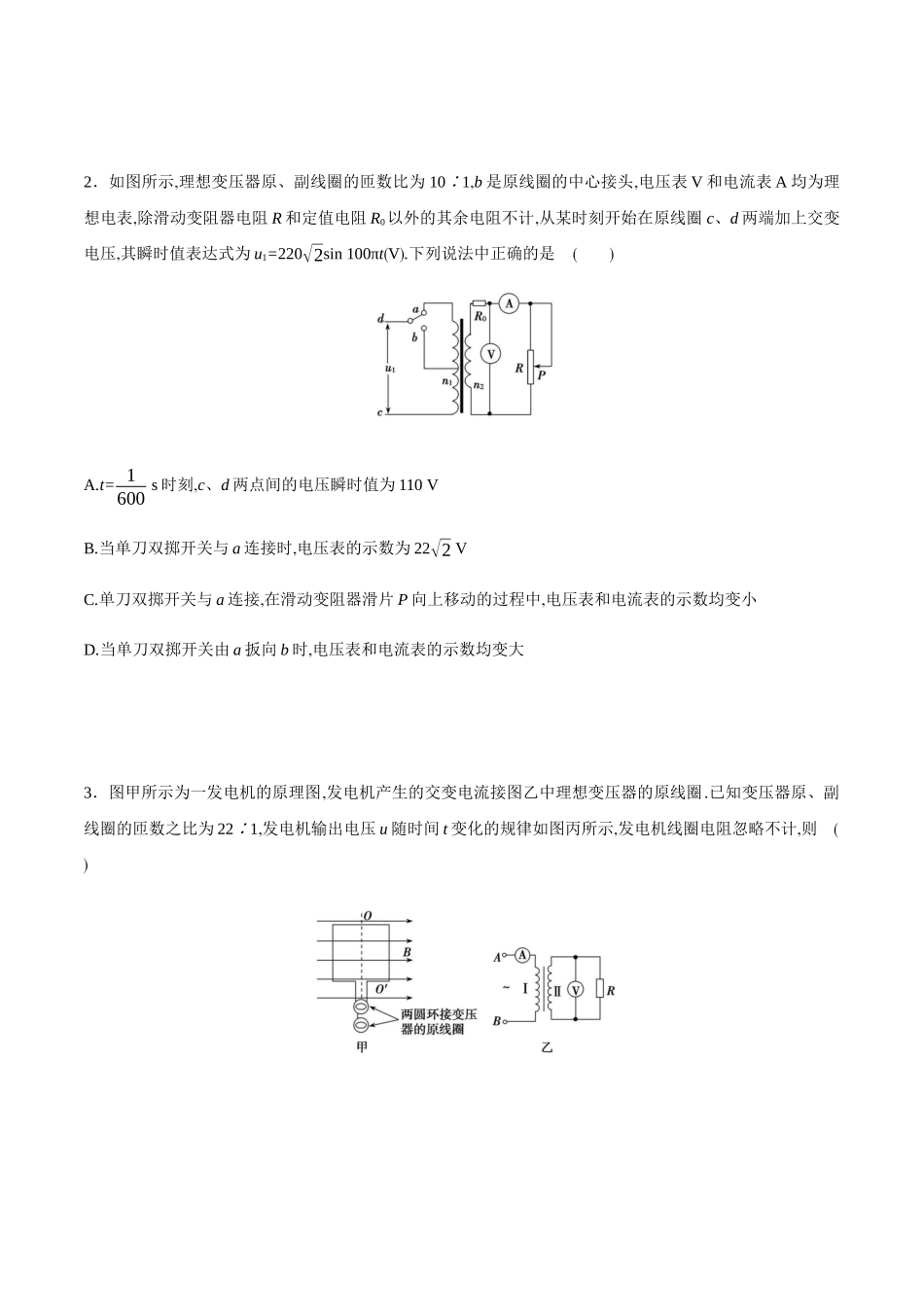

第3课时 变压器 第二章 交变电流 一、单选题 1．(2020·河南郑州检测)如图甲所示电路中,L1、L2、L3为三只标有“6 V　3 W”的灯泡,变压器为理想变压器.各电表均为理想电表.当ab端接如图乙所示的交变电压时,三只灯泡均正常发光.下列说法正确的是(　　) 甲 乙 A.变压器原副线圈的匝数比为1∶2 B.副线圈两端输出的交流电频率为50 Hz C.电流表的示数为0.5 A D.电压表的示数为18 V 2．如图所示,理想变压器原、副线圈的匝数比为10∶1,b是原线圈的中心接头,电压表V和电流表A均为理想电表,除滑动变阻器电阻R和定值电阻R0以外的其余电阻不计,从某时刻开始在原线圈c、d两端加上交变电压,其瞬时值表达式为u1=2202sin 100πt(V).下列说法中正确的是(　　) A.t=1600 s时刻,c、d两点间的电压瞬时值为110 V B.当单刀双掷开关与a连接时,电压表的示数为222 V C.单刀双掷开关与a连接,在滑动变阻器滑片P向上移动的过程中,电压表和电流表的示数均变小 D.当单刀双掷开关由a扳向b时,电压表和电流表的示数均变大 3．图甲所示为一发电机的原理图,发电机产生的交变电流接图乙中理想变压器的原线圈.已知变压器原、副线圈的匝数之比为22∶1,发电机输出电压u随时间t变化的规律如图丙所示,发电机线圈电阻忽略不计,则(　　) 丙 A.电阻两端电压的瞬时值表达式为u=10sin 50πt(V) B.电压表示数为10 V C.若仅使发电机线圈的转速增大一倍,则变压器副线圈输出电压的频率增大一倍,而电压表示数不变 D.若仅使电阻R增加,则电流表示数不变 4．(2020·沈阳模拟)如图甲所示,理想变压器原、副线圈的匝数比为5∶1,R1=R2=R3=10 Ω,C为电容器.已知通过R1的正弦交流电如图乙所示,则(　　) 甲　　　　　　　　　　　　乙 　 A.副线圈输出的交流电的频率为10 Hz B.原线圈输入电压的最大值为1002 V C.电阻R3的电功率为20 W D.通过R2的电流始终为零 二、多选题 5．(多选)如图所示,一台理想变压器的原、副线圈的匝数比为n1∶n2=40∶1,在副线圈两端接有“6 V　40 W”的电灯泡.若灯泡正常发光,则下列说法中正确的是(　　) A.在原、副线圈中,通过每匝线圈的磁通量时时刻刻都相同 B.通过原、副线圈的交变电流的频率相同 C.变压器输入电压的最大值为240 V D.变压器输入功率为40 W 6．(2020·湖北枣阳高三模拟)(多选)如图甲所示,理想变压器原线圈输入图乙所示的正弦交变电流,副线圈中的R0、R1为定值电阻,滑动变阻器的最大阻值为R,且R1<R0.理想交流电压表V1、V2的示数分别为U1、U2;理想交流电流表A1、A2的示数分别为I1、I2;理想交流电压表V2和理想交流电流表A2示数变化的绝对值分别为ΔU2、ΔI2.下列说法正确的是(　　) 甲 乙 A.t=0.01 s时,理想交流电压表V1的示数为零 B.滑动变阻器滑片从最下端向上滑动时,I1增大,U2减小 C.滑动变阻器滑片从最下端向上滑动时,ΔU2ΔI2不变 D.滑动变阻器滑片从最下端向上滑动时,I2U2减小
