磁共振

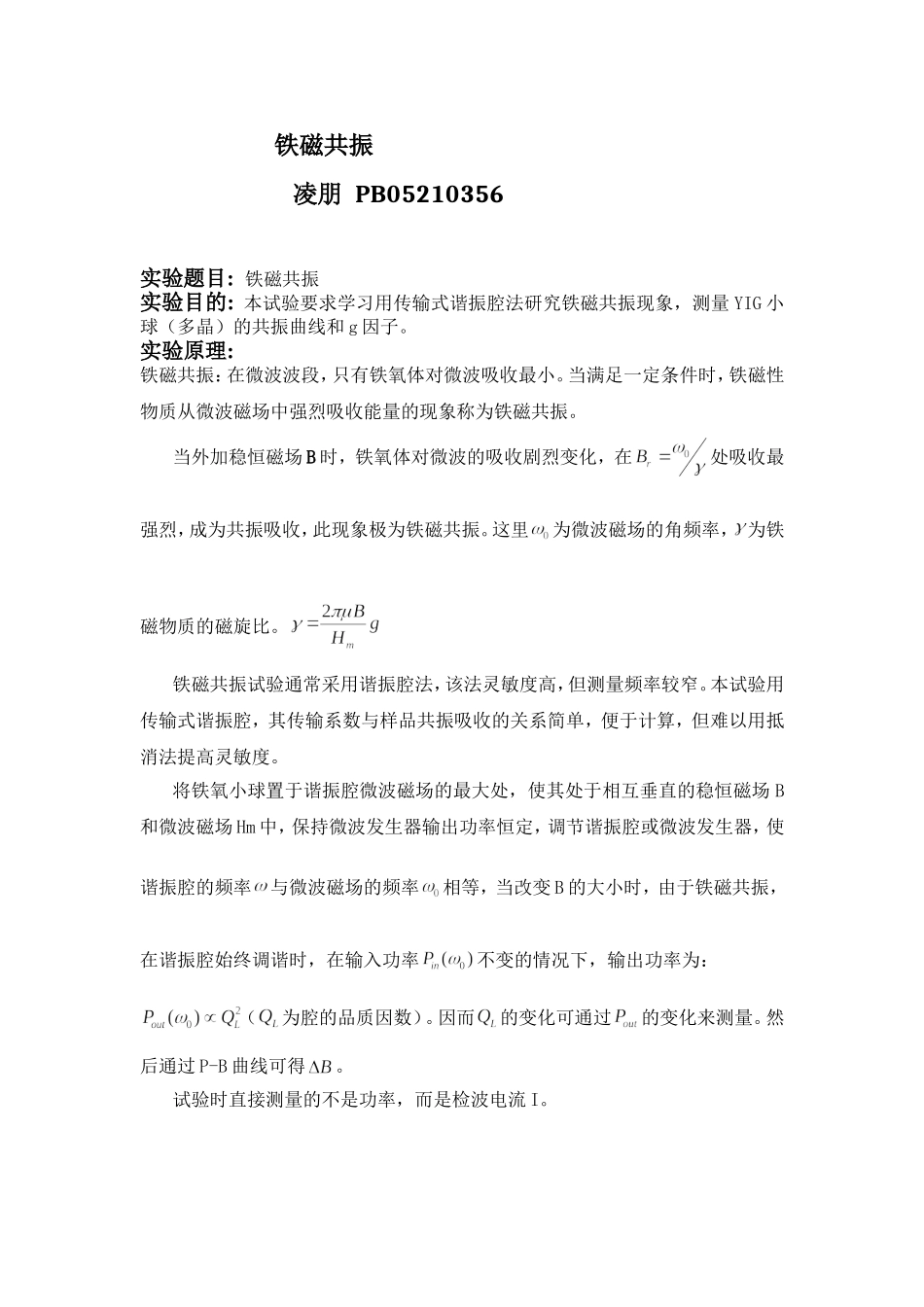

铁磁共振
凌朋 PB05210356
实验题目: 铁磁共振
实验目的: 本试验要求学习用传输式谐振腔法研究铁磁共振现象,测量YIG小球(多晶)的共振曲线和g因子。
实验原理:
铁磁共振:在微波波段,只有铁氧体对微波吸收最小。当满足一定条件时,铁磁性物质从微波磁场中强烈吸收能量的现象称为铁磁共振。
当外加稳恒磁场B时,铁氧体对微波的吸收剧烈变化,在处吸收最强烈,成为共振吸收,此现象极为铁磁共振。这里为微波磁场的角频率,为铁磁物质的磁旋比。
铁磁共振试验通常采用谐振腔法,该法灵敏度高,但测量频率较窄。本试验用传输式谐振腔,其传输系数与样品共振吸收的关系简单,便于计算,但难以用抵消法提高灵敏度。
将铁氧小球置于谐振腔微波磁场的最大处,使其处于相互垂直的稳恒磁场B和微波磁场Hm中,保持微波发生器输出功率恒定,调节谐振腔或微波发生器,使谐振腔的频率与微波磁场的频率相等,当改变B的大小时,由于铁磁共振,在谐振腔始终调谐时,在输入功率不变的情况下,输出功率为:
(为腔的品质因数)。因而的变化可通过的变化来测量。然后通过P-B曲线可得。
试验时直接测量的不是功率,而是检波电流I。

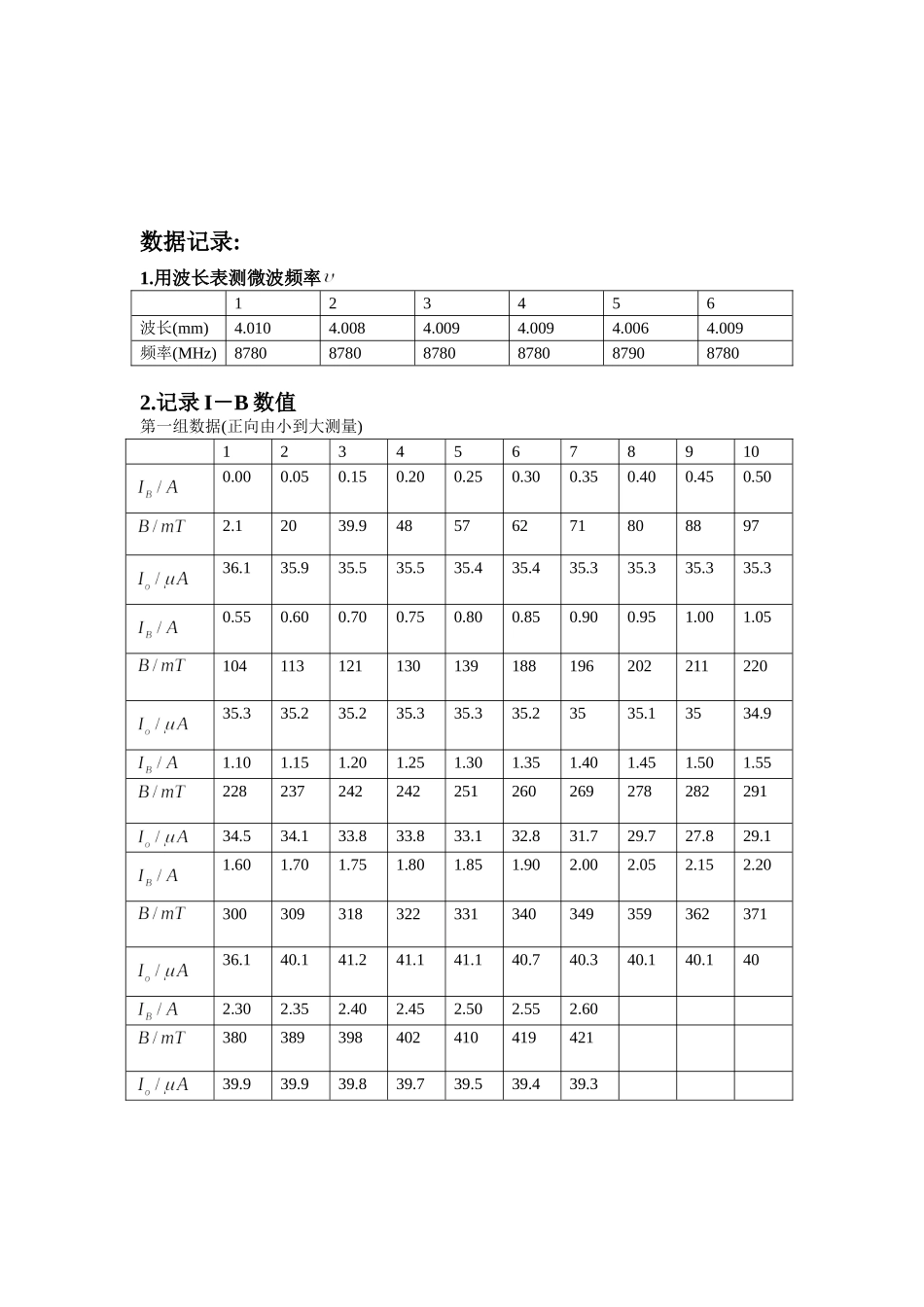

数据记录:
1.用波长表测微波频率
1
2
3
4
5
6
波长(mm)
4.010
4.008
4.009
4.009
4.006
4.009
频率(MHz)
8780
8780
8780
8780
8790
8780
2.记录I-B数值
第一组数据(正向由小到大测量)
1
2
3
4
5
6
7
8
9
10
0.00
0.05
0.15
0.20
0.25
0.30
0.35
0.40
0.45
0.50
2.1
20
39.9
48
57
62
71
80
88
97
36.1
35.9
35.5
35.5
35.4
35.4
35.3
35.3
35.3
35.3
0.55
0.60
0.70
0.75
0.80
0.85
0.90
0.95
1.00
1.05
104
113
121
130
139
188
196
202
211
220
35.3
35.2
35.2
35.3
35.3
35.2
35
35.1
35
34.9
1.10
1.15
1.20
1.25
1.30
1.35
1.40
1.45
1.50
1.55
228
237
242
242
251
260
269
278
282
291
34.5
34.1
33.8
33.8
33.1
32.8
31.7
29.7
27.8
29.1
1.60
1.70
1.75
1.80
1.85
1.90
2.00
2.05
2.15
2.20
300
309
318
322
331
340
349
359
362
371
36.1
40.1
41.2
41.1
41.1
40.7
40.3
40.1
40.1
40
2.30
2.35
2.40
2.45
2.50
2.55
2.60
380
389
398
402
410
419
421
39.9
39.9
39.8
39.7
39.5
39.4
39.3

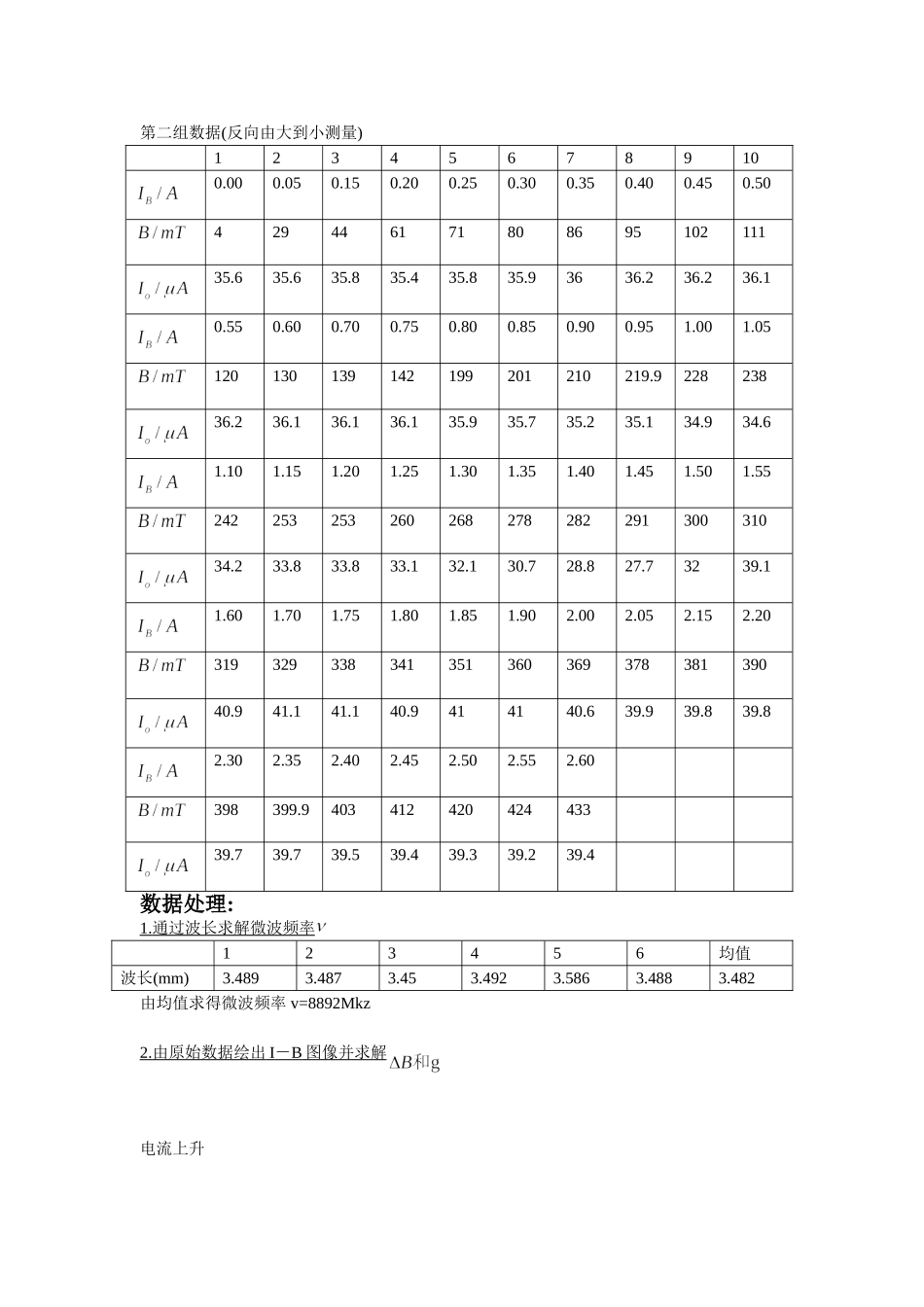

第二组数据(反向由大到小测量)
1
2
3
4
5
6
7
8
9
10
0.00
0.05
0.15
0.20
0.25
0.30
0.35
0.40
0.45
0.50
4
29
44
61
71
80
86
95
102
111
35.6
35.6
35.8
35.4
35.8
35.9
36
36.2
36.2
36.1
0.55
0.60
0.70
0.75
0.80
0.85
0.90
0.95
1.00
1.05
120
130
139
142
199
201
210
219.9
228
238
36.2
36.1
36.1
36.1
35.9
35.7
35.2
35.1
34.9
34.6
1.10
1.15
1.20
1.25
1.30
1.35
1.40
1.45
1.50
1.55
242
253
253
260
268
278
282
291
300
310
34.2
33.8
33.8
33.1
32.1
30.7
28.8
27.7
32
39.1
1.60
1.70
1.75
1.80
1.85
1.90
2.00
2.05
2.15
2.20
319
329
338
341
351
360
369
378
381
390
40.9
41.1
41.1
40.9
41
41
40.6
39.9
39.8
39.8
2.30
2.35
2.40
2.45
2.50
2.55
2.60
398
399.9
403
412
420
424
433
39.7
39.7
39.5
39.4
39.3
39.2
39.4
数据处理:
1.通过波长求解微波频率
1
2
3
4
5
6
均值
波长(mm)
3.489
3.487
3.45
3.492
3.586
3.488
3.482
由均值求得微波频率 v=8892Mkz
2.由原始数据绘出I-B图像并求解
电流上升
电流下降
由第一组数据所绘图得到;
已知,结合
可知;
查表知:,
并且已求得
代入数据可知
同理,由第二组数据所绘图得到;
进而求得
综上,
误差分析:
1.本实验主要误差在于读微安表的示数,属主观误差,应尽量避免;
2.在作图求解和时由于读数导致的误差,也属主观误差,应尽量避免;
3.由仪器的自身精度和灵敏度也会导致部分误差,属客观误差.
