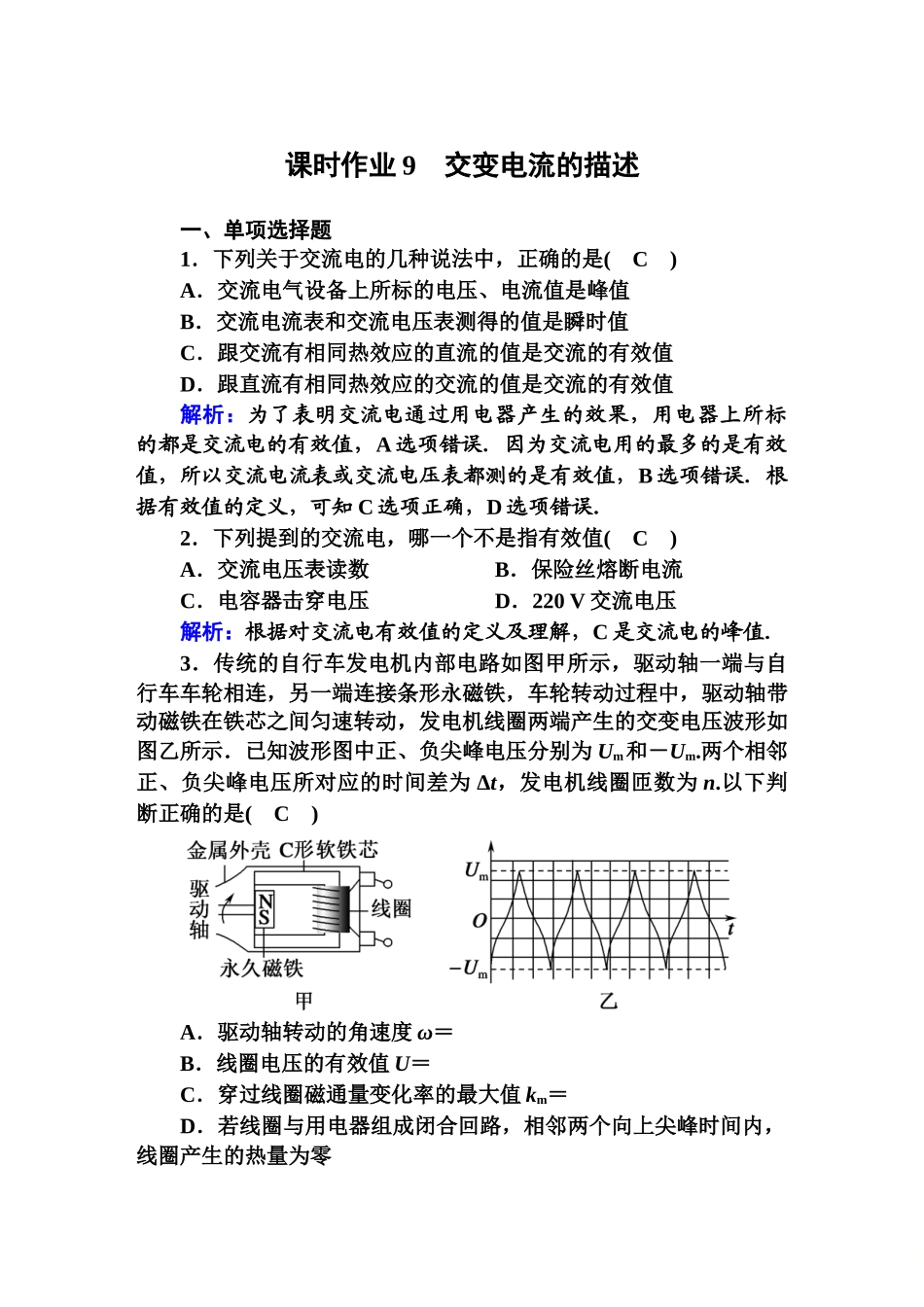

课时作业9交变电流的描述一、单项选择题1．下列关于交流电的几种说法中，正确的是(C)A．交流电气设备上所标的电压、电流值是峰值B．交流电流表和交流电压表测得的值是瞬时值C．跟交流有相同热效应的直流的值是交流的有效值D．跟直流有相同热效应的交流的值是交流的有效值解析：为了表明交流电通过用电器产生的效果，用电器上所标的都是交流电的有效值，A选项错误．因为交流电用的最多的是有效值，所以交流电流表或交流电压表都测的是有效值，B选项错误．根据有效值的定义，可知C选项正确，D选项错误．2．下列提到的交流电，哪一个不是指有效值(C)A．交流电压表读数B．保险丝熔断电流C．电容器击穿电压D．220V交流电压解析：根据对交流电有效值的定义及理解，C是交流电的峰值．3．传统的自行车发电机内部电路如图甲所示，驱动轴一端与自行车车轮相连，另一端连接条形永磁铁，车轮转动过程中，驱动轴带动磁铁在铁芯之间匀速转动，发电机线圈两端产生的交变电压波形如图乙所示．已知波形图中正、负尖峰电压分别为Um和－Um.两个相邻正、负尖峰电压所对应的时间差为Δt，发电机线圈匝数为n.以下判断正确的是(C)A．驱动轴转动的角速度ω＝B．线圈电压的有效值U＝C．穿过线圈磁通量变化率的最大值km＝D．若线圈与用电器组成闭合回路，相邻两个向上尖峰时间内，线圈产生的热量为零解析：根据题述两个相邻正、负尖峰电压所对应的时间差为Δt，可得交变电流的周期T＝2Δt，则驱动轴转动的角速度ω＝＝，选项A错误；由于产生的交变电流不是按照正弦规律变化的，故线圈电压的有效值不是U＝，选项B错误；根据法拉第电磁感应定律，感应电动势与磁通量变化率成正比，Um＝nkm，则穿过线圈磁通量变化率的最大值km＝，选项C正确；线圈与用电器组成闭合回路，则有电流产生，线圈就会产生热量，不可能为零，选项D错误．4．如图甲所示，为电热毯的电路图，电热丝接在u＝311sin100πt(V)的电源上，电热毯被加热到一定温度后，通过装置P使输入电压变为如图乙所示的波形，从而进入保温状态，若电热丝电阻保持不变，此时交流电压表的读数是(B)A．110VB．156VC．220VD．311V解析：交流电压表测的是交流电压的有效值，设为U，则有：T＝·，解得U＝155.5V，故B项正确．5．图甲为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图乙所示．发电机线圈内阻为1Ω，外接灯泡的电阻为9Ω，则(C)A．电压表的示数为6VB．在t＝10－2s的时刻，穿过线圈...
