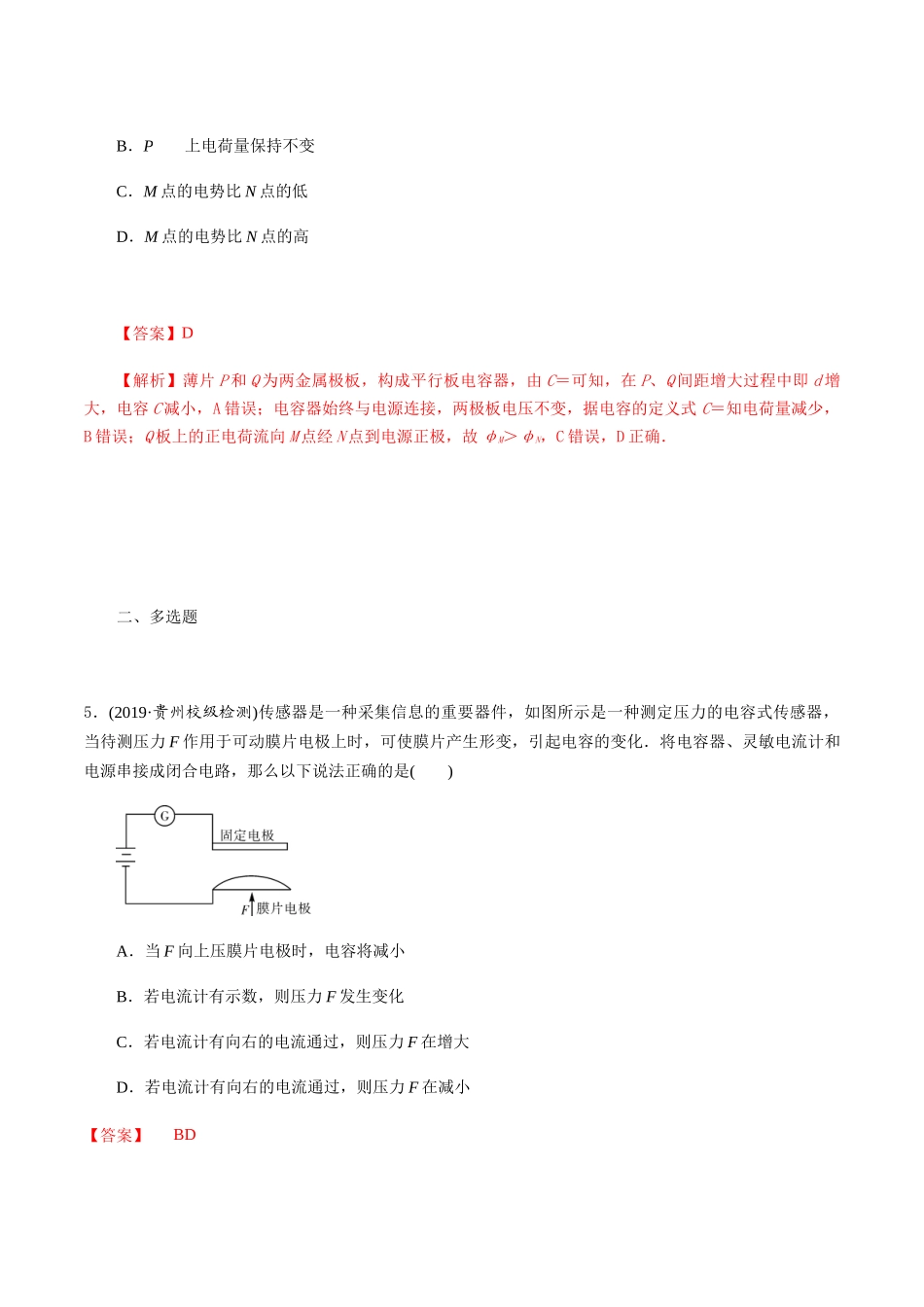

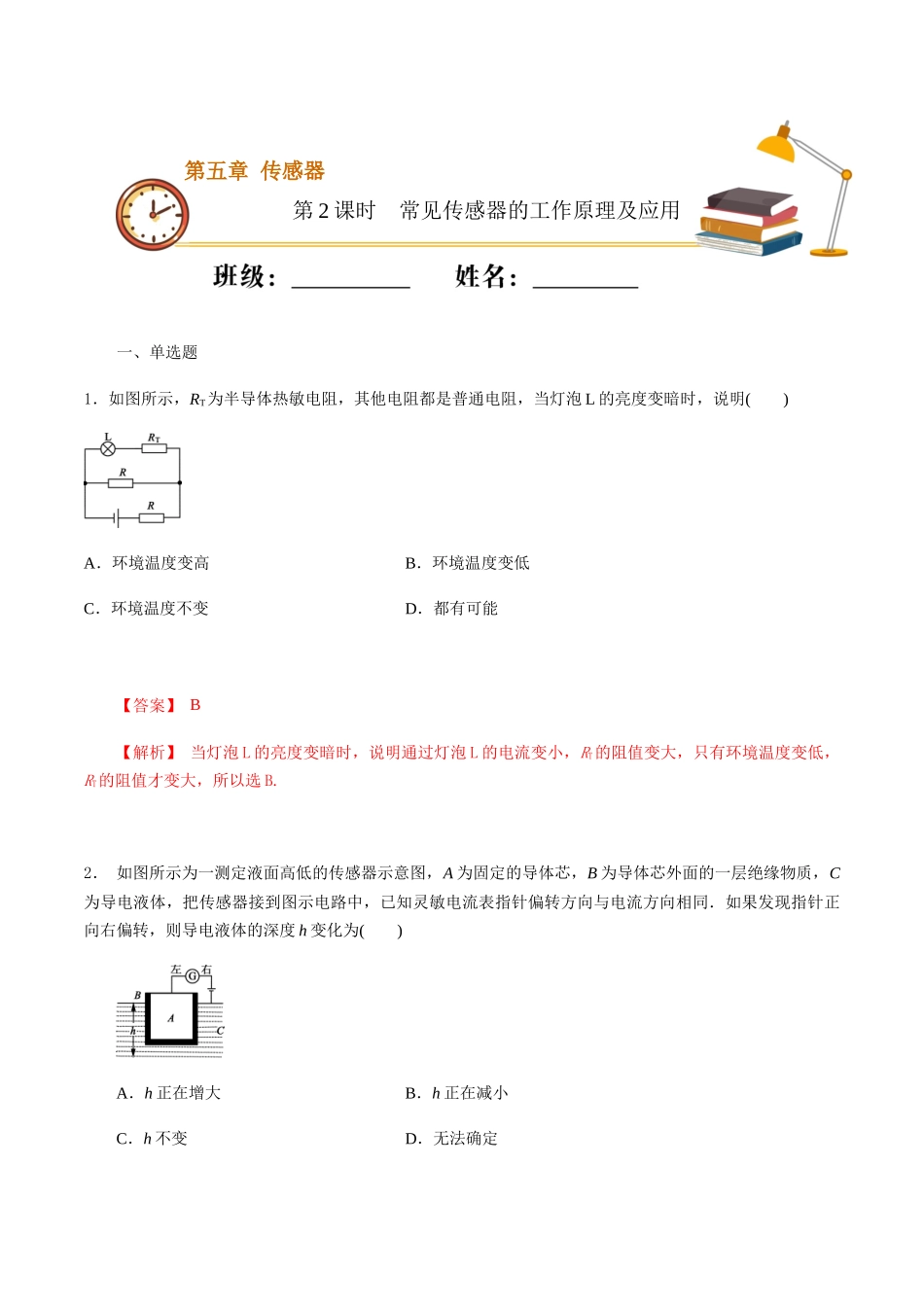

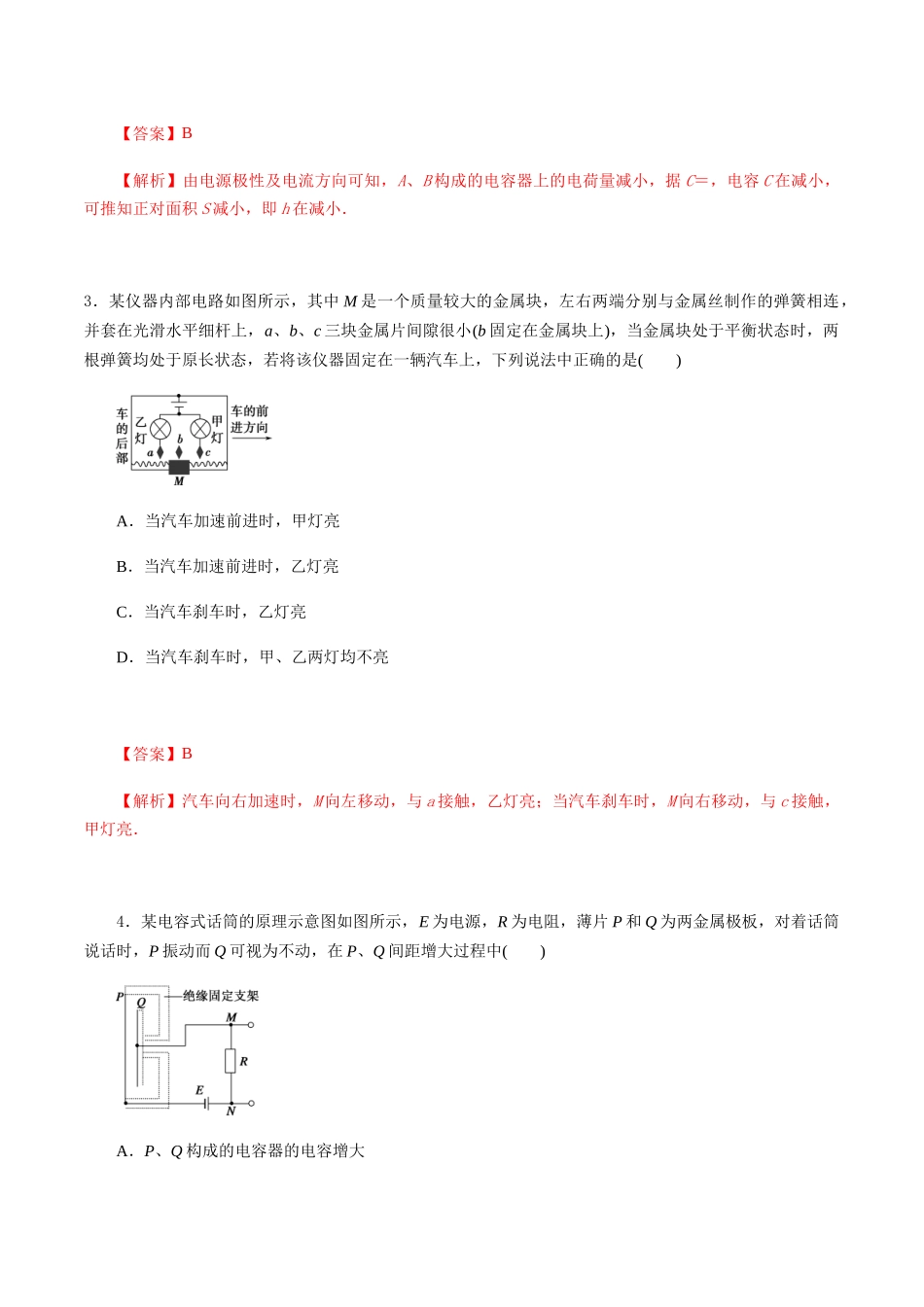

第2课时 常见传感器的工作原理及应用 第五章 传感器 一、单选题 1．如图所示，RT为半导体热敏电阻，其他电阻都是普通电阻，当灯泡L的亮度变暗时，说明(　　) A．环境温度变高　　　　 B．环境温度变低 C．环境温度不变 D．都有可能 【答案】 B 【解析】 当灯泡L的亮度变暗时，说明通过灯泡L的电流变小，RT的阻值变大，只有环境温度变低，RT的阻值才变大，所以选B. 2． 如图所示为一测定液面高低的传感器示意图，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体，把传感器接到图示电路中，已知灵敏电流表指针偏转方向与电流方向相同．如果发现指针正向右偏转，则导电液体的深度h变化为(　　) A．h正在增大 B．h正在减小 C．h不变 D．无法确定 【答案】B 【解析】由电源极性及电流方向可知，A、B构成的电容器上的电荷量减小，据C＝，电容C在减小，可推知正对面积S减小，即h在减小． 3．某仪器内部电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片间隙很小(b固定在金属块上)，当金属块处于平衡状态时，两根弹簧均处于原长状态，若将该仪器固定在一辆汽车上，下列说法中正确的是(　　) A．当汽车加速前进时，甲灯亮 B．当汽车加速前进时，乙灯亮 C．当汽车刹车时，乙灯亮 D．当汽车刹车时，甲、乙两灯均不亮 【答案】B 【解析】汽车向右加速时，M向左移动，与a接触，乙灯亮；当汽车刹车时，M向右移动，与c接触，甲灯亮． 4．某电容式话筒的原理示意图如图所示，E为电源，R为电阻，薄片P和Q为两金属极板，对着话筒说话时，P振动而Q可视为不动，在P、Q间距增大过程中(　　) A．P、Q构成的电容器的电容增大 B．P上电荷量保持不变 C．M点的电势比N点的低 D．M点的电势比N点的高 【答案】D 【解析】薄片P和Q为两金属极板，构成平行板电容器，由C＝可知，在P、Q间距增大过程中即d增大，电容C减小，A错误；电容器始终与电源连接，两极板电压不变，据电容的定义式C＝知电荷量减少，B错误；Q板上的正电荷流向M点经N点到电源正极，故φM＞φN，C错误，D正确． 二、 多选题 5．(2019·贵州校级检测)传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化．将电容器、灵敏电流计和电源串接成闭合电路，那么以下说法正确的是(　　) A．当F向上压膜片电极时，电容将减小 B．若电流计有示数，则压力F发生变化 C．若电流计有向右的电流通过，则压力F在增大 D．若电流计有向右的电流通过，则压力F在减小 【答案】 BD 【解析】　金属热电阻的阻值随温度升高而增大,半导体材料的热敏电阻的阻值随温度升高而减小,所以A错,B对;图线1对应的材料化学稳定性好但灵敏度低,图线2对应的材料化学稳定性差但灵敏度高,所以C错,D对。 6．(2019·贵州校级检测)传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化．将电容器、灵敏电流计和电源串接成闭合电路，那么以下说法正确的是(　　) A．当F向上压膜片电极时，电容将减小 B．若电流计有示数，则压力F发生变化 C．若电流计有向右的电流通过，则压力F在增大 D．若电流计有向右的电流通过，则压力F在减小 【答案】BC 【解析】根据电容的决定式C＝ 可知，当F向上压膜片电极时，电极间的距离d变小，电容将增大，故选项A错误；若电流计有示数，说明电容的大小在发生变化，从而使电极上的电荷在不断地充电、放电，而使电容的大小不断变化的因素就是力F发生变化，从而使电极间的距离变化，故选项B正确；若电流计有向右的电流，说明电源在对电容充电，电极上的电荷量在增加，由于电极间的电压就是电源电压，是不变的，故根据电容的定义式C＝可知，电容C在
