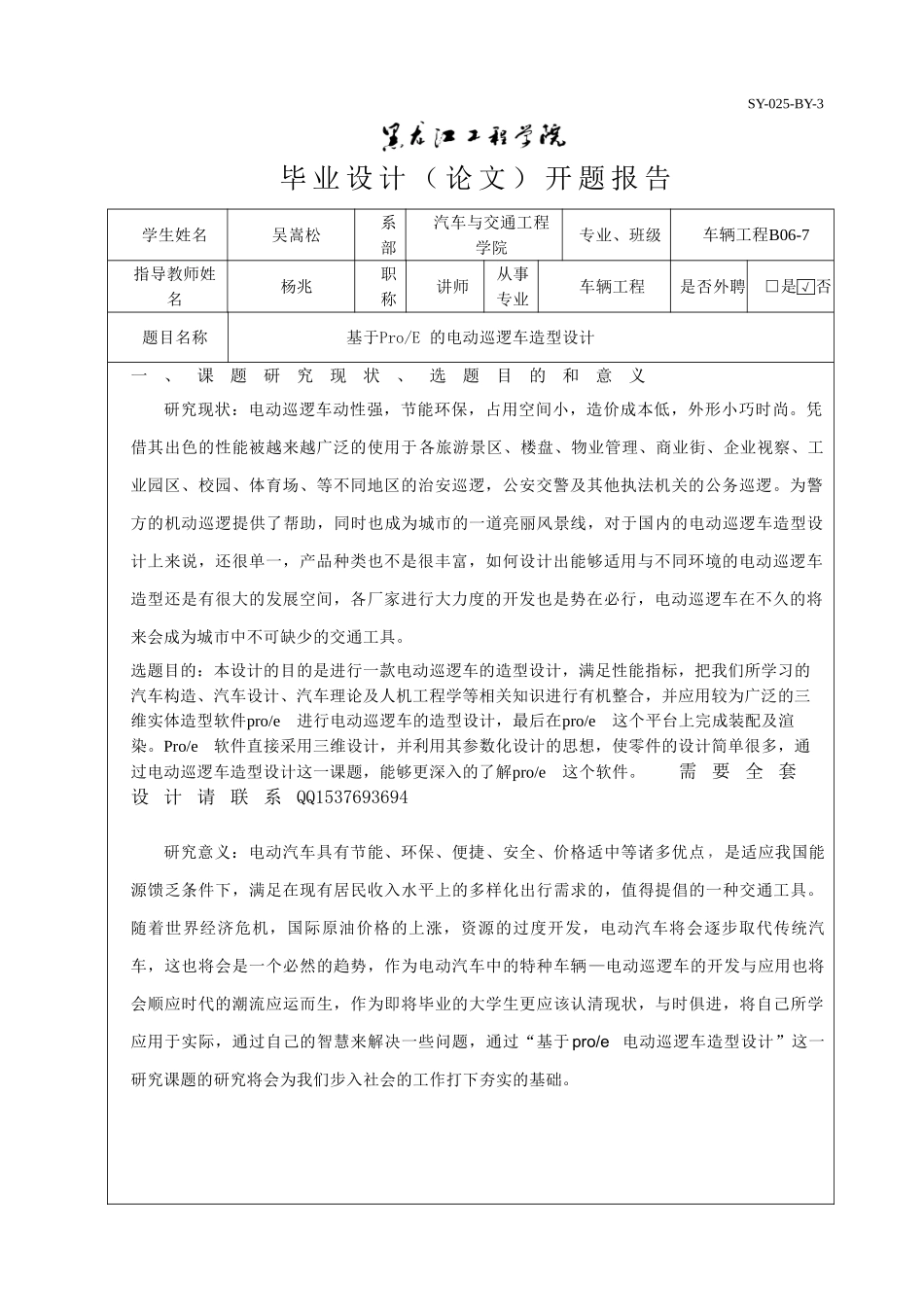

SY-025-BY-3 毕业设计（论文）开题报告 学生姓名 吴嵩松 系部 汽车与交通工程学院 专业、班级 车辆工程B06-7 指导教师姓名 杨兆 职称 讲师 从事 专业 车辆工程 是否外聘 □是√否 题目名称 基于Pro/E的电动巡逻车造型设计 一、课题研究现状、选题目的和意义 研究现状：电动巡逻车动性强，节能环保，占用空间小，造价成本低，外形小巧时尚。凭借其出色的性能被越来越广泛的使用于各旅游景区、楼盘、物业管理、商业街、企业视察、工业园区、校园、体育场、等不同地区的治安巡逻，公安交警及其他执法机关的公务巡逻。为警方的机动巡逻提供了帮助，同时也成为城市的一道亮丽风景线，对于国内的电动巡逻车造型设计上来说，还很单一，产品种类也不是很丰富，如何设计出能够适用与不同环境的电动巡逻车造型还是有很大的发展空间，各厂家进行大力度的开发也是势在必行，电动巡逻车在不久的将来会成为城市中不可缺少的交通工具。 选题目的：本设计的目的是进行一款电动巡逻车的造型设计，满足性能指标，把我们所学习的汽车构造、汽车设计、汽车理论及人机工程学等相关知识进行有机整合，并应用较为广泛的三维实体造型软件pro/e进行电动巡逻车的造型设计，最后在pro/e这个平台上完成装配及渲染。Pro/e软件直接采用三维设计，并利用其参数化设计的思想，使零件的设计简单很多，通过电动巡逻车造型设计这一课题，能够更深入的了解pro/e这个软件。 需要全套设计请联系QQ1537693694 研究意义：电动汽车具有节能、环保、便捷、安全、价格适中等诸多优点，是适应我国能源馈乏条件下，满足在现有居民收入水平上的多样化出行需求的，值得提倡的一种交通工具。随着世界经济危机，国际原油价格的上涨，资源的过度开发，电动汽车将会逐步取代传统汽车，这也将会是一个必然的趋势，作为电动汽车中的特种车辆—电动巡逻车的开发与应用也将会顺应时代的潮流应运而生，作为即将毕业的大学生更应该认清现状，与时俱进，将自己所学应用于实际，通过自己的智慧来解决一些问题，通过“基于pro/e电动巡逻车造型设计”这一研究课题的研究将会为我们步入社会的工作打下夯实的基础。 二、设计（论文）的基本内容、拟解决的主要问题 1、研究的基本内容 根据给定的参数进行电动巡逻车的造型设计，考虑汽车构造、汽车设计、汽车理论及人机工程学相关知识，设计该电动巡逻车的整体造型。 本设计以某电动巡逻车车身为原型，建立一个参数化的系统。从这款车的车身提取关键轮廓线，通过轮廓线得到车身的前围和后围再装配到一起从而得到总成的电动巡逻车车身。同时，对车上相关部件如车头、车尾、底盘、座椅、等部件进行设计，在Pro\E软件平台上实现整个车造型的装配及渲染。通过学习汽车的理论知识，借助于pro/e三维建模平台，实现理论与实际的有机结合。 2、拟解决的主要问题 （1） 确定车身的主要结构参数，结合人机工程学进行验证。 （2） 车身各部分模型的建立，通过学习pro/e软件来完成 （3） 车身的装配，绘制标准车身图。 三、技术路线 调查研究 确定基本结构 确定主要参数 基于pro/e的车身框架草图绘制 绘制舱盖，车门，后备箱盖 基于pro/e的附件装配 完成设计 四、进度安排 （1）调研、资料收集、完成开题报告 第1、2周（ 3 月1 日～3 月 15 日） (2) 根据给出的相关尺寸参数进行相关部件的参数计算，并进行验证 第3、4周（ 3 月 15 日～ 3月29日） (3) 在PRO/E软件平台上建立零件的等比例物理模型 第5、6、7周（ 3月29 日～ 4 月 19 日） （4）利用部件的链接关系建立部件之间的装配 第8、9、10周（ 4 月 19 日～ 5 月10 日） （5）设计1.5万字说明书一份，零件图一套（包括PRO/E零件图）第11、12周（5 月10 日～ 5月 24日） （6）毕业设计审核、修改 第13、14、15周（5 月24 日～ 6月 14日） （7）毕业设计答辩准备及答辩 第16周（ 6月 14 日～ 6 月 21 日） 五、参考文献 [1]兰风崇.汽车车身计算机辅助造型设计[M].长春:吉林科学技术出版社,1992. [2]朱心雄等.自山曲线曲面造型技术[M].北京:科学出版社2000. [3]施法中.计算机辅助儿何设计与非均匀有理B样条(CAGD&NURBS)[M].北京:北京航空航天大学出版社,1994 [4]　付黎明.设计美学规律研究[M] .香港:中国美术出版社, 2006 [5]　李卓森.现代汽车造型[M].北京:人民交通出版社, 2005 [6] 安会民,刘美莲.基于参数化特征造型系统的草绘尺寸标注的实现[J].北京轻工业学院学报,2000(9):6-10. [7]　司　康.现代汽车造型的创新设计理念与方法[J].通世界,2007(2) [8]李雨田.中国三厢车市场现有车型造型分析及发展趋势研究[J].装饰,2006(3) [9]赵丹华,赵江洪.汽车造型特征与特征线[J].包装工程,2007(3) [10]李绍彬.汽车轮辋的nurbs曲面造型设计[J].现代制造工程2005(4):110-111. [11]苏洲.nurbs在双向蒙皮曲面造型的应用研究[J].机械设计与制造,2003(2):75-76 [12]付璐.时代汽车的造型艺术[J] .空间中国美术, 2007, (1): 118-119. [13]Miao Bing-rong, Xiao Shou-ne. 3-D parametric CAD systeof locomotive with streamline surface[J]. Journal of Trafand Transportation Engineering, 2002, 2 (4): 35-37. (Chinese) [14]Woodward C D. Skinning techniques for interactive B-splisurface interpolation [J]. Computer-Aided Design, 19820(8): 441-451 六、备注 指导教师意见： 签字： 年 月 日
