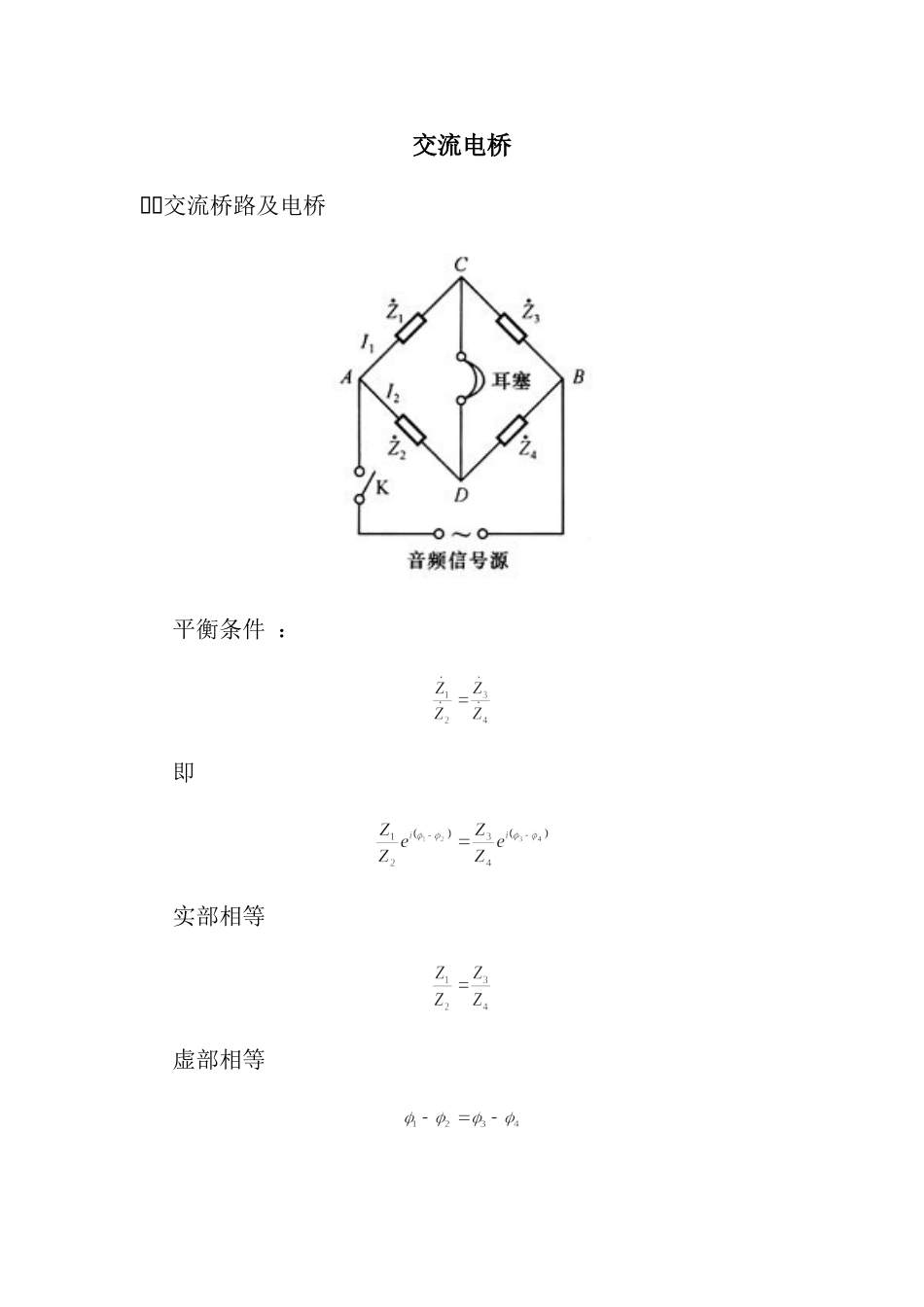

交流电桥 一,交流桥路及电桥 平衡条件 : 即 实部相等 虚部相等 其中模和辐角分别表示为 。   二,测电感Lx 各臂阻抗 平衡时 其中Rx为Lx的损耗电阻,是由于涡流作用以热量形式发散出去,恰似在电感上串联一个Rx等效电阻。  电感的Q值 n     三, 测电容Cx 各臂阻抗   平衡时 其中CS为标准电容,由电容箱调节RS为标准电阻,由电阻箱调节,Rx为Cx的损耗电阻,是由于涡流作用以热量形式发散出去,恰似在电容上串联一个Rx等效电阻。 四.实验内容 1. 实验仪器 音频信号发生器,交流电阻箱四个,电容箱,待测电容,待测电感,平衡指示器(耳机)。 2. 内容: 信号源功率输出:=1.5; =10(有效值) (1)按书中的电路图接线,选择合适的三组及,调节电桥平衡,记录有关数据,并根据公式求出各组的,,值。各数据如下图所示: 300.0 400.0 500.0 600.0 300.0 400.0 500.0 600.0 300.0 400.0 500.0 600.0 0.1437 0.0896 0.0605 0.040 285 389 484 584 12.93 14.34 15.13 14.40 15.79 11.31 16.53 16.44 7.18 11.95 8.63 8.26 (其中; ; ) (2)按书中的电路图接线,选择合适的三组及,调节电桥平衡,记录有关数据,并根据公式求出各组的,,值。各数据如下图所示: 300.0 400.0 500.0 600.0 300.0 400.0 500.0 600.0 0.6484 0.6445 0.6424 0.6414 1.9 1.8 1.6 1.2 0.6484 0.6445 0.6424 0.6414 1.9 1.8 1.6 1.2 0.01161 0.01093 0.00969 0.00725 ( 其中; ; ) 3.注意事项 (1)音频信号源的输出电压约有十几伏,电桥平衡时,ABC支路和ADB支路都必须有足够的阻抗,以减少支路上的电流。否则会烧坏电阻箱或使信号源短路。 (2)平衡电桥的过程中,电阻箱和电容箱的调节都应从高档开始,逐步调到低档。 (3)平衡指示器在电桥不平衡时应取灵敏度较低的档,例如在李平衡较远时不可把耳塞放入耳中,用晶体管毫伏计时应取量程较大的档,接近平衡时再选用高灵敏度量程。 对交流电桥的测量灵敏度和收敛性的理解: 调节电桥平衡时,用的耳机作为平衡指示器,通过听耳机发出的声音的大小来判断电桥是否达到平衡,而在实际实验时,我们并没有调节电路达到使耳机没有声响的程度。只是在一定程度上“听不见声响”。对数据的测量有一定的影响。但若真能够将电路调节到耳机没有声响的程度,其测量所得的数据真实性与可信度应该是很高的。灵敏度应该是很高的。 思考题: 1. 答: 图2.2.5-7 所以有 图2.2.5-8 所以有 此电路在调节平衡时比较方便,电路中只有两个可供调节的变量,且均为电阻,先调节一个电阻的阻值,使耳机的声响达到最小,将其固定,再以同样的方法调节另一个电阻的阻值,使整个电路逐渐达到平衡状态。而实验时所用到的电路虽然也只调节两个变量,但由于电容与电感的存在,使得在调节电感或电容之后,由于电感与电容值的改变,会对电路产生较大的影响,这之前调节的平衡状态就不复存在了,没有达到逐渐逼近平衡状态的目的。 3. 答:代表电感的品质因数,其值越大,说明电感的感抗越大,而自身的阻值越小,其品质就越高,反之,其值越小,说明该电感的感抗越小,而自身的阻值越大,品质因数就越低。 姓名:何松 学号:PB07013212
