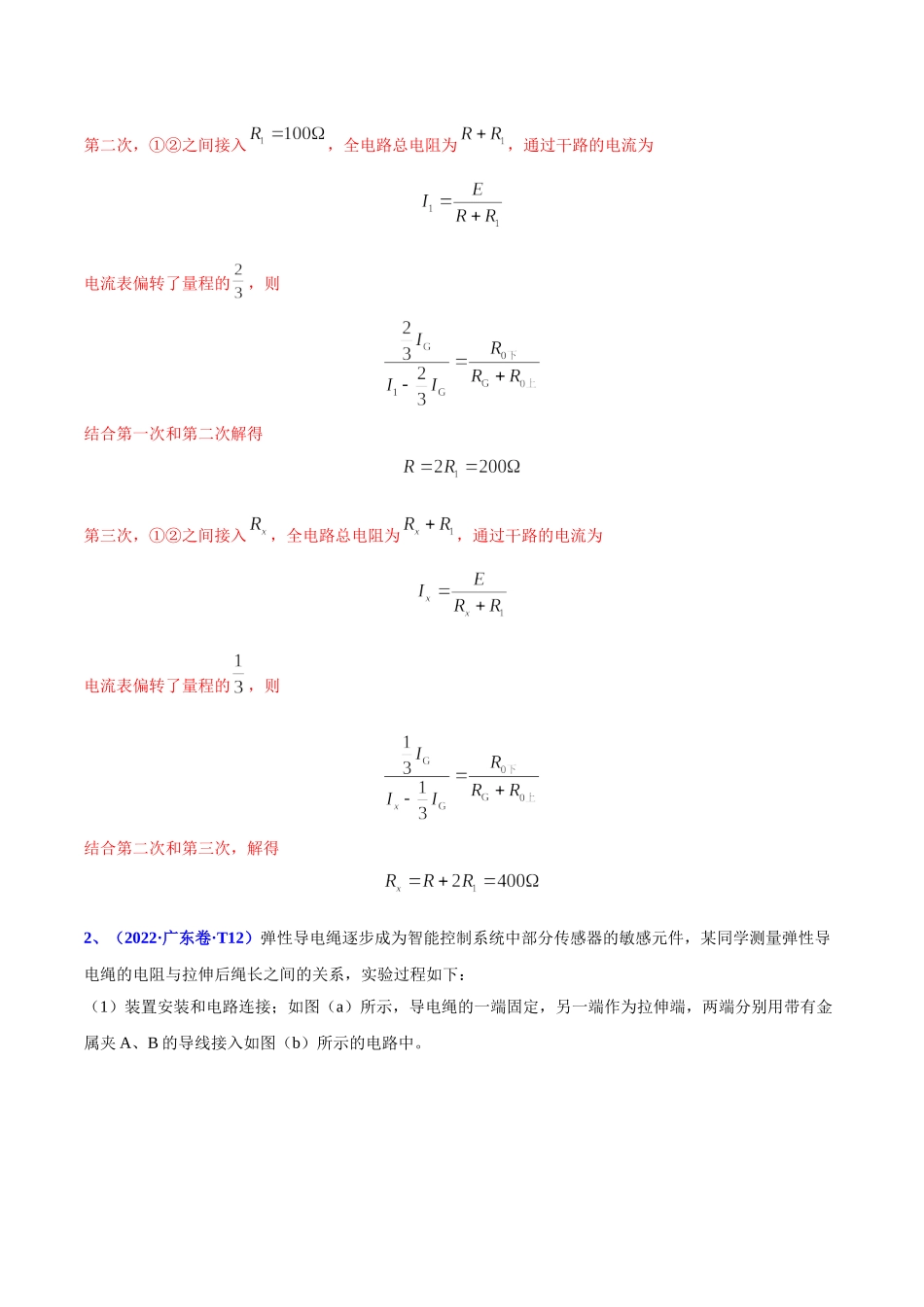

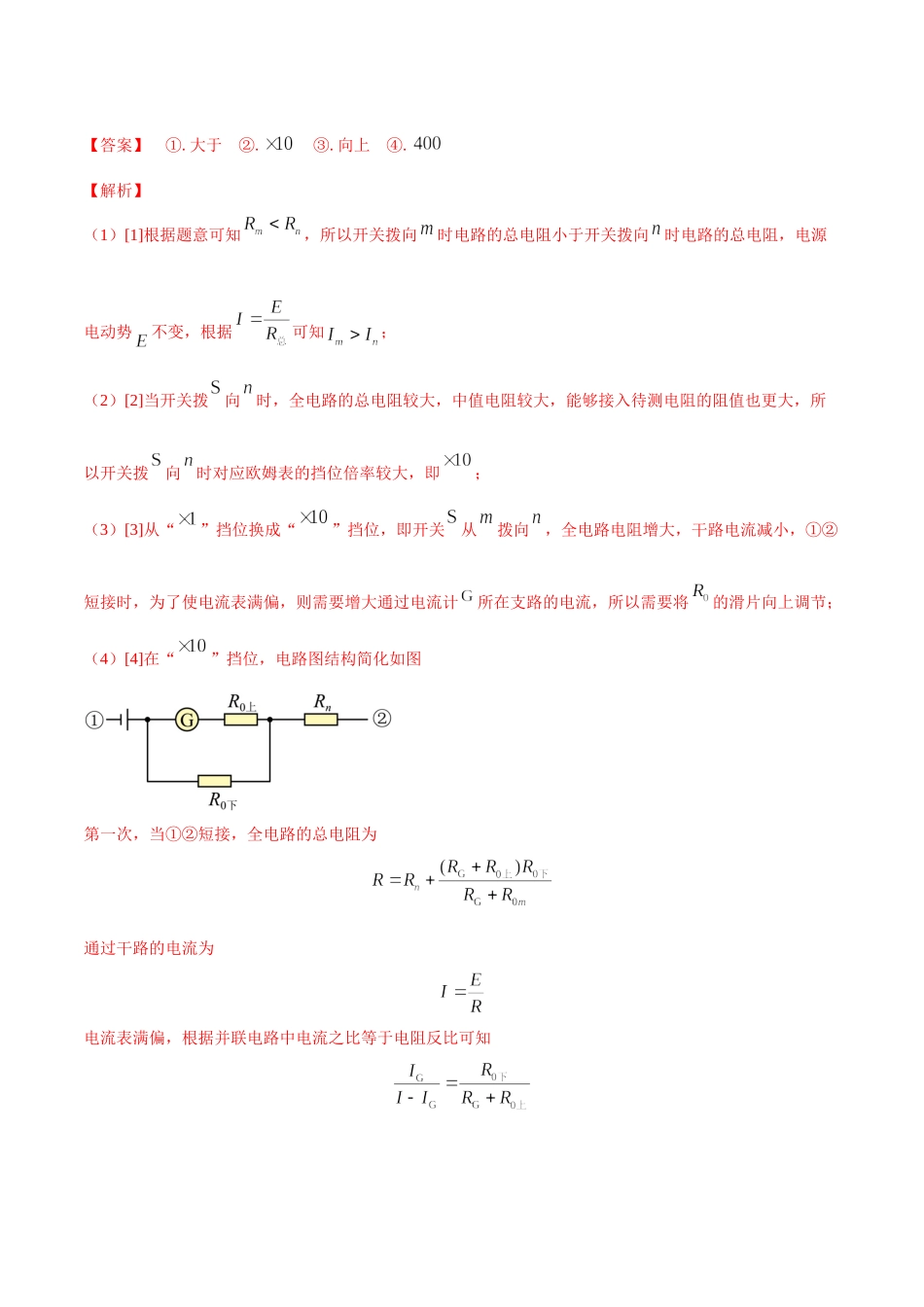

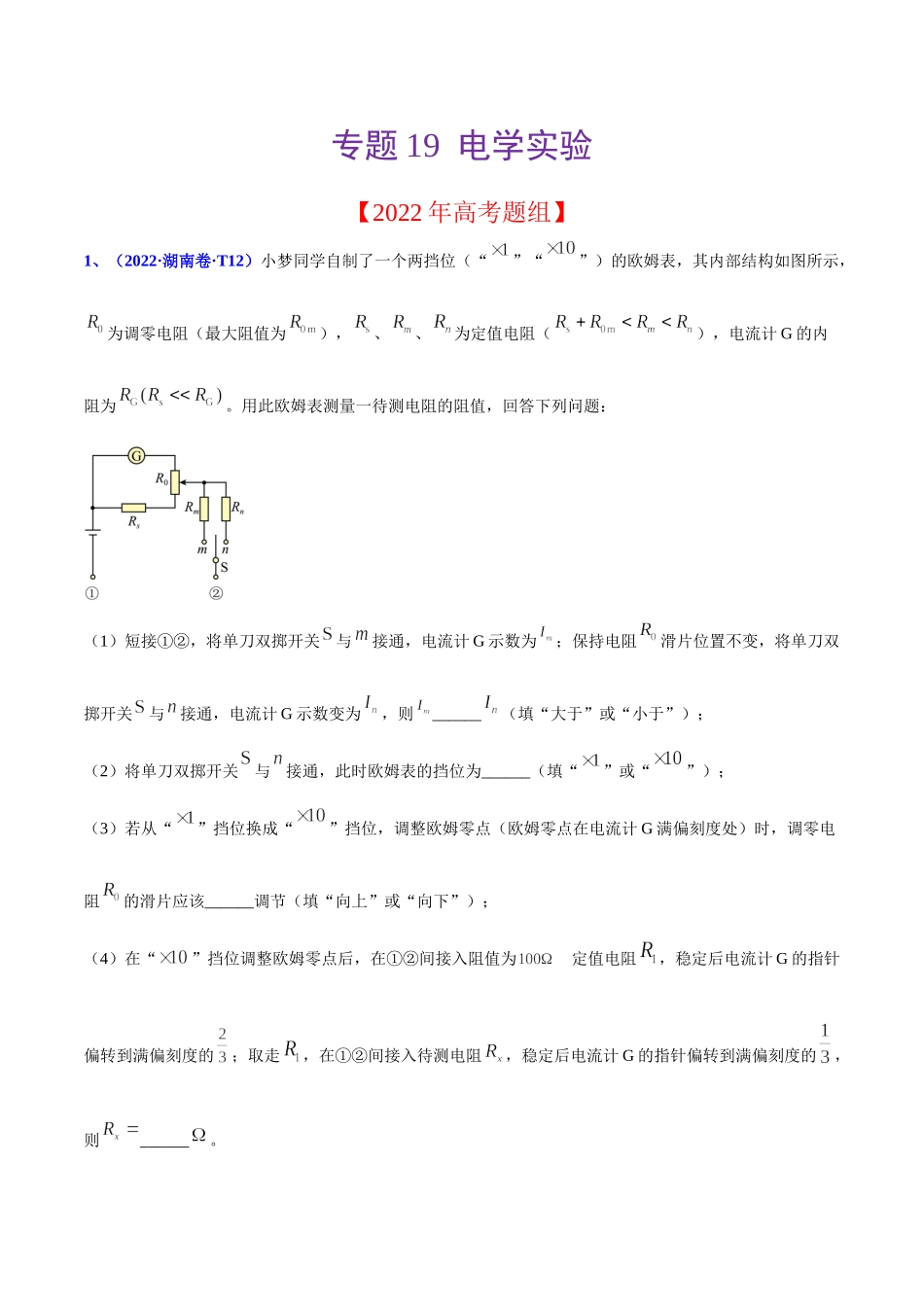

专题19 电学实验 【2022年高考题组】 1、(2022·湖南卷·T12)小梦同学自制了一个两挡位(“”“”)的欧姆表,其内部结构如图所示,为调零电阻(最大阻值为),、、为定值电阻(),电流计G的内阻为。用此欧姆表测量一待测电阻的阻值,回答下列问题: (1)短接①②,将单刀双掷开关与接通,电流计G示数为;保持电阻滑片位置不变,将单刀双掷开关与接通,电流计G示数变为,则______(填“大于”或“小于”); (2)将单刀双掷开关与接通,此时欧姆表的挡位为______(填“”或“”); (3)若从“”挡位换成“”挡位,调整欧姆零点(欧姆零点在电流计G满偏刻度处)时,调零电阻的滑片应该______调节(填“向上”或“向下”); (4)在“”挡位调整欧姆零点后,在①②间接入阻值为定值电阻,稳定后电流计G的指针偏转到满偏刻度的;取走,在①②间接入待测电阻,稳定后电流计G的指针偏转到满偏刻度的,则______。 【答案】 ①. 大于 ②. ③. 向上 ④. 【解析】 (1)[1]根据题意可知,所以开关拨向时电路的总电阻小于开关拨向时电路的总电阻,电源电动势不变,根据可知; (2)[2]当开关拨向时,全电路的总电阻较大,中值电阻较大,能够接入待测电阻的阻值也更大,所以开关拨向时对应欧姆表的挡位倍率较大,即; (3)[3]从“”挡位换成“”挡位,即开关从拨向,全电路电阻增大,干路电流减小,①②短接时,为了使电流表满偏,则需要增大通过电流计所在支路的电流,所以需要将的滑片向上调节; (4)[4]在“”挡位,电路图结构简化如图 第一次,当①②短接,全电路的总电阻为 通过干路的电流为 电流表满偏,根据并联电路中电流之比等于电阻反比可知 第二次,①②之间接入,全电路总电阻为,通过干路的电流为 电流表偏转了量程的,则 结合第一次和第二次解得 第三次,①②之间接入,全电路总电阻为,通过干路的电流为 电流表偏转了量程的,则 结合第二次和第三次,解得 2、(2022·广东卷·T12)弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件,某同学测量弹性导电绳的电阻与拉伸后绳长之间的关系,实验过程如下: (1)装置安装和电路连接;如图(a)所示,导电绳的一端固定,另一端作为拉伸端,两端分别用带有金属夹A、B的导线接入如图(b)所示的电路中。 (2)导电绳拉伸后的长度L及其电阻Rx的测量 ①将导电绳拉伸后,用刻度尺测量并记录A、B间的距离,即为导电绳拉伸后的长度L。 ②将滑动变阻器R的滑片滑到最右端。断开开关S2,闭合开关S1,调节R,使电压表和电流表的指针偏转到合适位置。记录两表的示数U和I1。 ③闭合S2,电压表的示数__________(选填“变大”或“变小”)。调节R使电压表的示数仍为U,记录电流表的示数I2,则此时导电绳的电阻Rx = __________(用I1、I2和U表示)。 ④断开S1,增大导电绳拉伸量,测量并记录A、B间的距离,重复步骤②和③。 (3)该电压表内阻对导电绳电阻的测量值__________(选填“有”或“无”)影响。 (4)图11(c)是根据部分实验数据描绘的Rx—L图线。将该导电绳两端固定在某种机械臂上,当机械臂弯曲后,测得导电绳的电阻Rx为1.33kΩ,则由图线可读出导电绳拉伸后的长度为__________cm,即为机械臂弯曲后的长度。 【答案】 ①. 变小 ②. ③. 无 ④. 51.80 【解析】 (2)[1]闭合S2后,并联部分的电阻减小,根据闭合电路欧姆定律,电压表的示数变小。 [2]加在导电绳两端的电压为U,流过导电绳的电流为I2—I1,因此导电绳的电阻 (3)[3]在闭合S2之前,电流表I1的示数包括定值电阻的电流和电压表分得的电流,闭合S2之后,加在电压表两端的电压保持不变,因此流过电压表和定值电阻的总电流仍为I1,故流过导电绳的电流是I2—I1,与电压表内阻无关,电压表内阻对测量没有影响。 (4)[4]由图c可知,导电绳拉伸后的长度为51.80cm。 3、(2022·山东卷·T14)某同学利用实验室现有器材,设计了一个测量电阻阻值的实验。实验器材: 干电池E(电动势1.5V,内阻未知); 电流表A1(量程10mA,内阻为90Ω); 电流表A2(量程30mA,内阻为30Ω); 定值电阻R0(阻值为150Ω); 滑动变阻器R(最大阻值为100Ω); 待测电阻Rx; 开关S,导线若干。 测量电路如图所示。 (1)断开开关,连接电路,将滑动变阻器R的滑片调到阻值最大一端。将定值电阻R0接入电路;闭合开关,调节滑片位置。使电流表指针指在满刻度的处。该同学选用的电流表为_______(填“A1”或“A2”);若不考虑电池内阻。此时滑动变阻器接入电路的电阻值应为________Ω。 (2)断开开关,保持滑片的位置不变。用Rx替换R0,闭合开关后,电流表指针指在满刻度的处,则Rx的测量值为________Ω。 (3)本实验中未考虑电池内阻,对Rx的测量值_________(填“有”或“无”)影响 【答案】 ①. A1 ②. 60 ③. 100 ④. 无 【解析】 (1)[1]若不考虑电源内阻,且在电源两端只接R0时,电路中的电流约为 由题知,闭合开关,调节滑片位置,要使电流表指针指在满刻度的处,则该同学选到的电流表应为A1。 [2]当不考虑电源内阻,根据闭合电路的欧姆定律有 计算出 R = 60Ω (2)[3]断开开关,保持滑片的位置不变,用Rx替换R0,闭合开关后,有 代入数据有 Rx = 100Ω (3)[4]若考虑电源内阻,根据闭合电路的欧姆定律有 联立计算出的Rx不受电源内阻r的影响。 4、(2022·全国甲卷·T22)某同学要测量微安表内阻,可利用的实验器材有:电源E(电动势,内阻很小),电流表(量程,内阻约),微安表(量程,内阻待测,约),滑动变阻器R(最大阻值),定值电阻(阻值),开关S,导线若干。 (1)在答题卡上将图中所示的器材符号连线,画出实验电路原理图_____; (2)某次测量中,微安表的示数为,电流表的示数为,由此计算出微安表内阻_____。 【答案】 ①. 见解析 ②. 990Ω 【解析】 (1)[1]为了准确测出微安表两端的电压,可以让微安表与定值电阻R0并联,再与电流表串联,通过电流表的电流与微安表的电流之差,可求出流过定值电阻R0的电流,从而求出微安表两端的电压,进而求出微安表的内电阻,由于电源电压过大,并且为了测量多组数据,滑动电阻器采用分压式解法,实验电路原理图如图所示 (2)[2]流过定值电阻R0的电流 加在微安表两端的电压 微安表的内电阻 5、(2022·全国乙卷·T23)一同学探究阻值约为的待测电阻在范围内的伏安特性。可用器材有:电压表V(量程为,内阻很大),电流表A(量程为,内阻为),电源E(电动势约为,内阻不计),滑动变阻器R(最大阻值可选或),定值电阻(阻值可选或),开关S,导线若干。 (1)要求通过的电流可在范围内连续可调,在答题卡上将图(a)所示的器材符号连线,画出实验电路的原理图________; (2)实验时,图(a)中的R应选最大阻值为______(填“”或“”)的滑动变阻器,应选阻值为______(填“”或“”)的定值电阻; (3)测量多组数据可得的伏安特性曲线。若在某次测量中,电压表、电流麦的示数分别如图(b)和图(c)所示,则此时两端的电压为______V,流过的电流为_____,此组数据得到的的阻值为______(保留3位有效数字)。 【答案】 ①. ②. ③. ④. ⑤. ⑥. 【解析】 (1)[1]电流表内阻已知,电流表与并联扩大电流表量程,进而准确测量通过的电流,电压表单独测量的电压;滑动变阻器采用分压式接法,电表从开始测量,满足题中通过的电流从连续可调,电路图如下 (2)[2]电路中应选最大阻值为的滑动变阻器,方便电路的调节,测量效率高、实验误差小; [3]通过电流最大为,需要将电流表量程扩大为原来的倍,根据并联分流的规律示意图如下 根据并联分流,即并联电路中电流之比等于电阻的反比,可知 解得 (3)[4]电压表每小格表示,向后估读一位,即; [5]电流表每小格表示,本位估读,即,电流表量程扩大倍,所以通过的电流为; [6]根据欧姆定律可知 6、(2022·浙江6月卷·T18)(1)探究滑动变阻器的分压特性,采用图1所示的电路,探究滑片P从A移到B的过程中,负载电阻R两端的电压变化。 ①图2为实验器材部分连线图,还需要______(选填af、bf、fd、fc、ce或cg)连线。 ②图3所示电压表的示数为_______ V。 ③已知滑动变阻器的最大阻值R0=10Ω,额定电流I=1.0A。选择负载电阻R=10Ω,以R两端电压U为纵轴,为横轴(x为AP的长度,L为AB的长度),得到分压特性曲线为图4中的“I”;当R=100Ω,分压特性曲线对应图4中的__(选填“Ⅱ”或“Ⅲ”);则滑动变阻器最大阻值的选择依据是____。 (2)两个相同的电流表G1和G2如图5所示连接,晃动G1表,当指针向左偏转时,静止的G2表的指针也向左偏转,原因是____。 A.两表都是“发电机” B.G1表是“发电机”,G2表是“电动机” C.G1表和G2表之间存在互感现象 D.G1表产生的电流流入G2表,产生的安培力使G2表指针偏转 【答案】 ①. af、fd、ce ②. ③. Ⅱ ④. ⑤. BD##DB 【解析】 (1)[1]依原理图可知,还需要af、fd、ce连线; [2]依题意,所示电压表的示数为1.50V,考虑到偶然误差也可; [3] 假定AP部分的电阻为,分别与10Ω与100Ω并联再与BP部分的电阻串联;由于相同的与100Ω并联后的电阻较与10Ω并联后的电阻大,则根据闭合电路的欧姆定律可知,滑片在相同位置下,负载电阻越大,其两端电压越大;即在相同横坐标下,此时负载100Ω时,电压表的示数应该较曲线为图4中的“I”来得大,故应该选“Ⅱ”。 [4]由上述分析可知,对于不同的负载电阻,调节滑动触头时负载两端的电压变化规律不同,当负载电阻小于滑动变阻器最大阻值时,负载电阻两端电压随滑动触头的变化而更迅速变化;当负载电阻大于滑动变阻器最大阻值时,负载电阻两端电压随滑动触头的变化而更加平稳变化,从而获得更多的实验数据。所以,在保证电路安全的情况下,滑动变阻器最大阻值的选择依据是相比负载电阻越小越好,即。 (2)[5]据题意可知:电流表主要部件是永久磁铁和带有指针的线圈,G1和G2用导线连接起来.当晃动动G1时,相当于G1中的线圈做切割磁感线运动,电路中会产生感应电流;由于两个电表构成了闭合电路,则电流会通过G2表中的线圈,而该线圈处于磁场中,由于通电导线在磁场中受力的作用,G2的指针也会偏转;则G1表相当于“发电机”,G2表相当于“电动机”,故AC错误,BD正确。 故选BD。 7、(2022·浙江1月卷·T18)小明同学根据图1的电路连接器材来“探究导体电阻与其影响因素的定量关系”。实验时多次改变合金丝甲接入电路的长度、调节滑动变阻器的阻值,使电流表的读数达到某一相同值时记录电压表的示数U,从而得到多个的值,作出图像,如图2中图线a所示。 (1)在实验中使用的是_______(选填“0~20”或“0~200”)的滑动变阻器。 (2)在某次测量时,电压表指针位置如图3所示,则读数U=_______V。 (3)已知合金丝甲的横截面积为7.0×10-8m2,则合金丝甲的电阻率为_______·m(结果保留2位有效数字)。 (4)图2中图线b是另一根长度相同、材料相同的合金丝乙与合金丝甲并联后采用同样的方法获得的图像,由图可知合金丝甲的横截面积_______(选填“大于”、“等于”或“小于”)合金丝乙的横截面积。 【答案】 ①. 0~20 ②. 1.32(1.31~1.34) ③. 0.99×10-6(0.96×10-6~1×10-6) ④. 小于 【解析】 (1)[1]由实验原理可知 而由图像可知待测电阻最大约为8,为了使电压表有明显的读数变化,则滑动变阻器的阻值不能太大,故选0~20比较合适; (2)[2]量程为3V的电压表,精度为0.1V,估读到0.01V,则电压为1.32V(1.31~1.34); (3)[3]根据电阻定律有 则图像的斜率为 可得合金丝甲的电阻率为 (0.96×10-6~1×10-6) (4)[4] 另一根长度相同、材料相同的合金丝乙与合金丝甲并联后,电阻率不变,而横截面积变为 由图2中图线b可得 解得 故合金丝甲的横截面积小于合金丝乙的横截面积。 8、(2022·河北·T12)某物理兴趣小组利用废弃电板煲的部分器材自制简易电饭煲,设计电路如图1所示,选用的器材有:限温开关S1(手动将其按下,开始持续加热煮饭,当锅内温度高于103℃时自动断开,之后不能自动闭合);保温开关S2(当锅内温度高于80℃时自动断开,温度低于70℃时自动闭合);电饭煲的框架(结构如图2所示)。自备元件有:加热电阻丝R(阻值为60Ω,用于加热煮饭);限流电阻R1和R2,(阻值均为1kΩ):指示灯L1和L2(2.5V,0.6W,当电流低于30mA时可视为熄灭);保险丝T。 (1)按照兴趣小组设计的电路,下列说法正确的是______。 A.按下S1,L1和L2均发光 B.当锅内温度高于103℃时,S1自动断开,L1和L2均发光 C.保温过程中,S2自动在闭合、断开状态之间交替切换 D.当锅内温度低于70℃时,S2自动闭合,L1发光,L2熄灭 (2)简易电饭煲制作完成后,试用时L1始终不亮,但加热和保温功能均正常。在不增加元件的前提下,断开电源,使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是______(填写各步骤前的字母)。 A.将选择开关旋转到“ × 100”位置 B.将两支表笔直接接触,调节“欧姆调零旋钮”,使指针指向欧姆零点 C.调整“指针定位螺丝”,使指针指到零刻度 D.测量指示灯L1两端的阻值 E.将选择开关置于OFF位置或交流电压最高挡 操作时,将多用电表两表笔与L1两端接触,若指针如图3所示,可判断是______断路损坏;若指针如图4所示,可判断是______断路损坏。(用电路中的元件符号表示) 【答案】 ①. CDDC ②. CABDE ③. L1 ④. R1 【解析】 【详解】[1]A.按下S1后L2支路被短路,则L2不会发光,A错误; B.当锅内温度高于103℃时,S1断开,而要温度降到70℃以下时S2才会闭合,则此时L2可能发光,此时电路中R与R1和L1的串联部分并联,并联的整体再和L2、R2串联,则回路中并联的整体电阻 RL = 10.42Ω R并 = 56.64Ω 则回路总电阻 R总 = 1067.06Ω 则回路总电流 则L2一定发光,此时并联的整体的电压为 U并 = I总R并 = 11.89V 则流过L1的电流为 则流过L1的电流小于30mA,则L1熄灭,B错误; C.由题知,S2在锅内温度高于80℃时自动断开,锅内温度降到70℃以下时S2自动闭合,C正确; D.当锅内迢度低于70℃时,S2自动闭合,L2支路被短路,则L2不会发光,此时电路中R与R1和L1的串联部分并联,则此时流过L1的电流为 则此时流过L1的电流大于30mA,则L1发光,D正确。 故选CD。 (2)[2]多用电表的操作步骤为:调整“指针定位螺丝”,使指什指到零刻度——机械调零;将选择开关旋转到“ × 100”位置——选档;将两支表笔直接接触,调节“欧姆调零旋钮”,使指计指向欧姆零点——欧姆调零;测量指示灯L1两端的阻值——测量;将选择开关置于OFF位置或交流电压最高挡——关闭多用电表。 故正确顺序为CABDE。 [3]由于使用时L1始终不亮,但加热和保温功能均正常,则说明R、L2、R2、T均正常,如图3可看出L1两端有1090Ω左右的电阻,则说明L1始终不亮的原因是L1断路损坏。 [4]由于使用时L1始终不亮,但加热和保温功能均正常,则说明R、L2、R2、T均正常,如图3可看出欧姆表的示数几乎为零,但由于RL = 10.42Ω此时选用的是“ × 100”档则说明灯泡L1正常,则说明L1始终不亮的原因是R1断路损坏。 9、(2022·湖北·T13)某探究小组学习了多用电表的工作原理和使用方法后,为测量一种新型材料制成的圆柱形电阻的电阻率,进行了如下实验探究。 (1)该小组用螺旋测微器测量该圆柱形电阻的直径D,示数如图甲所示,其读数为_____mm。再用游标卡尺测得其长度L。 (2)该小组用如图乙所示的电路测量该圆柱形电阻Rx的阻值。图中电流表量程为0.6A、内阻为1.0Ω,定值电阻R0的阻值为20.0Ω,电阻箱R的最大阻值为999.9 Ω。首先将S2置于位置1,闭合S1,多次改变电阻箱R的阻值,记下电流表的对应读数I,实验数据见下表。 R/Ω I/A /A-1 5.0 0.414 2.42 10.0 0.352 2.84 15.0 0.308 3.25 20.0 0.272 3.68 25.0 0.244 4.10 30.0 0.222 4.50 根据表中数据,在图丙中绘制出图像。再将S2置于位置2,此时电流表读数为0.400A。根据图丙中的图像可得_____Ω(结果保留2位有效数字)。最后可由表达式____得到该材料的电阻率(用D、L、表示)。 (3)该小组根据图乙的电路和图丙的图像,还可以求得电源电动势_________V,内阻_______Ω。(结果均保留2位有效数字) (4)持续使用后,电源电动势降低、内阻变大。若该小组再次将此圆柱形电阻连入此装置,测得电路的电流,仍根据原来描绘的图丙的图像得到该电阻的测量值会_____(选填“偏大”、“偏小”或“不变”)。 【答案】 ①. 3.700 ②. 6.0 ③. ④. 12 ⑤. 3.0 ⑥. 偏小 【解析】 【详解】(1)[1]用螺旋测微器测量该圆柱形电阻的直径D,其读数为 (2)(3)[2][3][4][5]由电路可知,当将S2置于位置1,闭合S1时 即 由图像可知 解得 解得 再将S2置于位置2,此时电流表读数为0.400A,则 解得 根据 解得 (3)由(2)可知 (4)根据表达式 因电源电动势变小,内阻变大,则当安培表由相同读数时,得到的的值偏小,即测量值偏小。 【2021年高考题组】 1. (2021·全国卷甲卷) 某同学用图(a)所示电路探究小灯泡的伏安特性,所用器材有: 小灯泡(额定电压2.5V,额定电流0.3A) 电压表(量程300mV,内阻300) 电流表(量程300mA,内阻0.27) 定值电阻R0 滑动变阻器R1(阻值0-20) 电阻箱R2(最大阻值9999.9) 电源E(电动势6V,内阻不计) 开关S、导线若干。 完成下列填空: (1)有3个阻值分别为10、20、30的定值电阻可供选择,为了描绘小灯泡电流在0~300mA的U-I曲线,R0应选取阻值为___________的定值电阻; (2)闭合开关前,滑动变阻器的滑片应置于变阻器的___________(填“a”或“b”)端; (3)在流过电流表的电流较小时,将电阻箱R2的阻值置零,改变滑动变阻器滑片的位置,读取电压表和电流表的示数U、I,结果如图(b)所示。当流过电流表的电流为10mA时,小灯泡的电阻为___________(保留1位有效数字); (4)为使得电压表满量程时对应于小灯泡两端的电压为3V,该同学经计算知,应将R2的阻值调整为_______。然后调节滑动变阻器R1,测得数据如下表所示: U/mV 24.0 46.0 76.0 110.0 128.0 152.0 184.0 216.0 250.0 I/mA 140.0 160.0 180.0 2000 220.0 240.0 260.0 2800 300.0 (5)由图(b)和上表可知,随流过小灯泡电流的增加,其灯丝的电阻___________(填“增大”“减小”或“不变”); (6)该同学观测到小灯泡刚开始发光时流过电流表的电流为160mA,可得此时小灯泡电功率W1=_______W(保留2位有效数字);当流过电流表的电流为300mA时,小灯泡的电功率为W2,则=_______(保留至整数)。 【答案】 (1). 10 (2). a (3). 0.7 (4). 2700 (5). 增大 (6). 0.074 (7). 10 【解析】 (1)[1]因为小灯泡额定电压2.5V,电动势6V,则滑动滑动变阻器时,为了保证电路安全,需要定值电阻分担的电压 则有 则需要描绘小灯泡在0~300mA的伏安特性曲线,即R0应选取阻值为10; (2)[2]为了保护电路,滑动变阻器的滑片应置于变阻器的a端; (3)[3]由图可知当流过电流表的电流为10mA时,电压为7mV,则小灯泡的电阻为 (4)[4]由题知电压表满量程时对应于小灯泡两端的电压为3V时,有 解得 (5)[5]由图(b)和表格可知流过小灯泡电流增加,图像中变大,则灯丝的电阻增大; (6)[6]根据表格可知当电流为160mA时,电压表的示数为46mA,根据(4)的分析可知此时小灯泡两端电压为0.46A,则此时小灯泡电功率 W1=0.46V×0.16A≈0.074W [7]同理可知当流过电流表的电流为300mA时,小灯泡两端电压为2.5V,此时小灯泡电功率 W2=2.5V×0.3A=0.75W 故有 。 2. (2021·全国卷乙卷)一实验小组利用图(a)所示的电路测量一电池的电动势E(约)和内阻r(小于)。图中电压表量程为,内阻:定值电阻;电阻箱R,最大阻值为;S为开关。按电路图连接电路。完成下列填空: (1)为保护电压表,闭合开关前,电阻箱接入电路电阻值可以选___________(填“5.0”或“15.0”); (2)闭合开关,多次调节电阻箱,记录下阻值R和电压表的相应读数U; (3)根据图(a)所示电路,用R、、、E和r表示,得___________; (4)利用测量数据,做图线,如图(b)所示: (5)通过图(b)可得___________V(保留2位小数),___________(保留1位小数); (6)若将图(a)中的电压表当成理想电表,得到的电源电动势为,由此产生的误差为___________%。 【答案】 (1). 15.0 (2). (3). 1.55 (4). 1.0 (5). 5 【解析】(1)[1]为了避免电压表被烧坏,接通电路时电压表两端的电压不能比电表满偏电压大,则由并联电路分压可得 代入数据解得 因此选。 (3)[2]由闭合回路的欧姆定律可得 化简可得 (5)[3][4]由上面公式可得 , 由图象计算可得 k=(1.45-1.03)/(22.5-10)=0.034 , 求b方法如上图,因为原图原点不是(0,0),而是(5,0.8),所以要向左下方延长,找到图线与x=0的交点,求出它的y坐标为y=0.68,即为截距. 代入可得 , (6)[5]如果电压表为理想电压表,则可有 则此时 (算的电动势E’=1.47V,内阻r’=﹣0.008Ω?) 因此误差为 。 3. (2021·湖南卷)某实验小组需测定电池的电动势和内阻,器材有:一节待测电池、一个单刀双掷开关、一个定值电阻(阻值为)、一个电流表(内阻为)、一根均匀电阻丝(电阻丝总阻值大于,并配有可在电阻丝上移动的金属夹)、导线若干。由于缺少刻度尺,无法测量电阻丝长度,但发现桌上有一个圆形时钟表盘。某同学提出将电阻丝绕在该表盘上,利用圆心角来表示接入电路的电阻丝长度。主要实验步骤如下: (1)将器材如图(a)连接: (2)开关闭合前,金属夹应夹在电阻丝的___________端(填“a”或“b”); (3)改变金属夹的位置,闭合开关,记录每次接入电路的电阻丝对应的圆心角和电流表示数,得到多组数据; (4)整理数据并在坐标纸上描点绘图,所得图像如图(b)所示,图线斜率为,与纵轴截距为,设单位角度对应电阻丝的阻值为,该电池电动势和内阻可表示为___________,___________(用、、、、表示) (5)为进一步确定结果,还需要测量单位角度对应电阻丝的阻值。利用现有器材设计实验,在图(c)方框中画出实验电路图__________(电阻丝用滑动变阻器符号表示); (6)利用测出的,可得该电池的电动势和内阻。 【答案】 (1). (2). (3). (4). 【解析】 (2)[1]开关闭合前,为了保护电路中的元件,应将电阻丝的最大阻值接入电路,根据电阻定律可知电阻丝接入越长,接入电阻越大,金属夹应夹在电阻丝的端。 (4)[2]设圆心角为时,电阻丝接入电路中的电阻为,根据闭合电路欧姆定律可知 整理得 结合图象的斜率和截距满足 , 解得电源电动势和内阻为 (5)[3]实验器材中有定值电阻和单刀双掷开关,考虑使用等效法测量电阻丝电阻,如图 原理的简单说明: ① 将开关置于位置,读出电流表示数; ② 将开关置于电阻丝处,调节电阻丝的角度,直到电流表示数为,读出此时角度θ ; ③ 此时,即可求得数值。 4. (2021·广东卷)某小组研究热敏电阻阻值随温度的变化规律。根据实验需要已选用了规格和量程合适的器材。 (1)先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡,将两表笔______,调节欧姆调零旋钮,使指针指向右边“”处。测量时观察到热敏电阻温度越高,相同倍率下多用电表指针向右偏转角度越大,由此可判断热敏电阻阻值随温度的升高而__________。 (2)再按图连接好电路进行测量。 ①闭合开关S前,将滑动变阻器的滑片滑到_______端(选填“a”或“b”)。 将温控室的温度设置为T,电阻箱调为某一阻值。闭合开关S,调节滑动变阻器,使电压表和电流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T和。断开开关S。 再将电压表与热敏电阻C端间的导线改接到D端,闭合开关S。反复调节和,使电压表和电流表的示数与上述记录的示数相同。记录此时电阻箱的阻值。断开开关S。 ②实验中记录的阻值_____(选填“大于”、“小于”或“等于”)。此时热敏电阻阻值_____。 【答案】 (1). 短接 (2). 减小 (3). b (4). 大于 (5). 【解析】 (1)[1][2]选择倍率适当的欧姆档,将两表笔短接;欧姆表指针向右偏转角度越大,则阻值越小,可判断热敏电阻的阻值随温度升高而减小。 (2)①[3]闭合开关S前,应将滑动变阻器R1的阻值调到最大,即将滑片滑到b端; ②[4][5]因两次电压表和电流表的示数相同,因为 即 可知R01大于R02。 5. (2021·河北卷) 某同学研究小灯泡的伏安特性,实验室提供的器材有;小灯泡(,),直流电源(),滑动变阻器,量程合适的电压表和电流表,开关和导线若干,设计的电路如图1所示。 (1)根据图1,完成图2中的实物连线______; (2)按照图1连线后,闭合开关,小灯泡闪亮一下后熄灭,观察发现灯丝被烧断,原因可能是______(单项选择,填正确答案标号); A.电流表短路 B.滑动变阻器的滑片接触不良 C.滑动变阻器滑片的初始位置在b端 (3)更换小灯泡后,该同学正确完成了实验操作,将实验数据描点作图,得到图像,其中一部分如图3所示,根据图像计算出P点对应状态下小灯泡的电阻为______(保留三位有效数字)。 【答案】 (1). (2). C (3). 【解析】(1)[1]电流表负极与滑动变阻器的右端的位置连接,如图 (2)[2]开关闭合,小灯泡闪亮一下后灯丝烧断,说明通过小灯泡的电流过大。 A.电流表内阻非常小,短路几乎不影响通过小灯泡的电流,与灯丝烧断无关,A错误; B.滑动变阻器滑片接触不良,无电流通过小灯泡,B错误; C.滑动变阻器的滑片开始时置于端,小灯泡部分分压达到最大,通过电流最大,可能会烧断小灯泡灯丝,C正确; 故选C。 (3)根据小灯泡的伏安特性曲线可知在点时的电压和电流分别为 , 根据欧姆定律可知小灯泡的电阻为 。 6. (2021·浙江卷)小李在实验室测量一电阻Rx的阻值。 (1)因电表内阻未知,用如图1所示的电路来判定电流表该内接还是外接。正确连线后,合上开关S,将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1,电压表的读数,电流表的示数如图2所示,其读数___________A;将K掷到2,电压表和电流表的读数分别为,。由此可知应采用电流表___________(填“内”或“外”)接法。 (2)完成上述实验后,小李进一步尝试用其它方法进行实验: ①器材间连线如图3所示,请在虚线框中画出对应的电路图___________; ②先将单刀双掷开关掷到左边,记录电流表读数,再将单刀双掷开关挪到右边,调节电阻箱的阻值,使电流表的读数与前一次尽量相同,电阻箱的示数如图3所示。则待测电阻___________。此方法___________(填“有”或“无”)明显的实验误差,其理由是___________。 【答案】 (1). 0.34 (2). 见解析 (3). 外 (4). 5 (5). 有 (6). 电阻箱的最小分度与待测电阻比较接近(或其它合理解释) 【解析】(1)[1]由电流表的表盘可知电流大小为0.34A [2]电压表的百分比变化为 电流表的百分比变化为 因此可知电压表的示数变化更明显,说明电流表的分压更严重,因此不能让电流表分压,采用外接法 (2)①[3]电路图如图 ②[4]两次实验中电路电流相同,因此可有 可得 读数可得 [5][6]电阻箱的最小分度和待测阻值阻值接近,这样测得的阻值不够精确,如待测电阻阻值为5.4Ω,则实验只能测得其为,误差较大。 7. (2021·山东卷)热敏电阻是传感器中经常使用的元件,某学习小组要探究一热敏电阻的阻值随温度变化的规律。可供选择的器材有: 待测热敏电阻(实验温度范围内,阻值约几百欧到几千欧); 电源E(电动势,内阻r约为); 电阻箱R(阻值范围); 滑动变阻器(最大阻值); 滑动变阻器(最大阻值); 微安表(量程,内阻等于); 开关两个,温控装置一套,导线若干。 同学们设计了如图甲所示的测量电路,主要实验步骤如下: ①按图示连接电路; ②闭合、,调节滑动变阻器滑片P的位置,使微安表指针满偏; ③保持滑动变阻器滑片P位置不变,断开,调节电阻箱,使微安表指针半偏; ④记录此时的温度和电阻箱的阻值。 回答下列问题: (1)为了更准确地测量热敏电阻的阻值,滑动变阻器应选用___________(填“”或“”)。 (2)请用笔画线代替导线,将实物图(不含温控装置)连接成完整电路__________。 (3)某温度下微安表半偏时,电阻箱的读数为,该温度下热敏电阻的测量值为___________(结果保留到个位),该测量值___________(填“大于”或“小于”)真实值。 (4)多次实验后,学习小组绘制了如图乙所示的图像。由图像可知。该热敏电阻的阻值随温度的升高逐渐___________(填“增大”或“减小”)。 【答案】 ①. ②. ③. 3500 ④. 大于 ⑤. 减小 【解析】 【分析】 【详解】(1)[1]用半偏法测量热敏电阻的阻值,尽可能让该电路的电压在S2闭合前、后保持不变,由于该支路与滑动变阻器左侧部分电阻并联,滑动变阻器的阻值越小,S2闭合前、后并联部分电阻变化越小,从而并联部分的电压值变化越小,故滑动变阻器应选R1。 (2)[2]电路连接图如图所示 (3)[3]微安表半偏时,该支路的总电阻为原来的2倍,即 可得 [4]当断开S2,微安表半偏时,由于该支路的电阻增加,电压略有升高,根据欧姆定律,总电阻比原来2倍略大,也就是电阻箱的阻值略大于热敏电阻与微安表的总电阻,而我们用电阻箱的阻值等于热敏电阻与微安表的总电阻来计算,因此热敏电阻的测量值比真实值偏大。 (4)[5]由于是图像,当温度T升高时,减小,从图中可以看出减小,从而减小,因此热敏电阻随温度的升高逐渐减小。 【2020年高考题组】 1.(2020·新课标Ⅰ卷)某同学用伏安法测量一阻值为几十欧姆的电阻Rx,所用电压表的内阻为1 kΩ,电流表内阻为0.5Ω。该同学采用两种测量方案,一种是将电压表跨接在图(a)所示电路的O、P两点之间,另一种是跨接在O、Q两点之间。测量得到如图(b)所示的两条U–I图线,其中U与I分别为电压表和电流表的示数。 回答下列问题: (1)图(b)中标记为II的图线是采用电压表跨接在________(填“O、P”或“O、Q”)两点的方案测量得到的。 (2)根据所用实验器材和图(b)可判断,由图线________(填“I”或“II”)得到的结果更接近待测电阻的真实值,结果为________Ω(保留1位小数)。 (3)考虑到实验中电表内阻的影响,需对(2)中得到的结果进行修正,修正后待测电阻的阻值为________Ω(保留1位小数)。 【答案】、 I 【解析】(1)若将电压表接在、之间, 则 根据一次函数关系可知对应斜率为。 若将电压表接在、之间,电流表分压为 根据欧姆定律变形可知 解得 根据一次函数可知对应斜率为,对比图像的斜率可知 所以II图线是采用电压表跨接在、之间。 (2)因为待测电阻为几十欧姆的电阻,通过图像斜率大致估算待测电阻为左右,根据 说明电流表的分压较小,电流表的分流较大,所以电压表应跨接在、之间,所以选择图线I得到的结果较为准确。根据图像可知,考虑电流表内阻,则修正后的电阻为。 2.(2020·新课标Ⅱ卷)某同学要研究一小灯泡L(3.6 V,0.30 A)的伏安特性。所用器材有:电流表A1(量程200 mA,内阻Rg1=10.0 Ω),电流表A2(量程500 mA,内阻Rg2=1.0 Ω)、定值电阻R0(阻值R0=10.0 Ω)、滑动变阻器R1(最大阻值10 Ω)、电源E(电动势4.5 V,内阻很小)、开关S和若干导线。该同学设计的电路如图(a)所示。 (1)根据图(a),在图(b)的实物图中画出连线______。 (2)若I1、I2分别为流过电流表A1和A2的电流,利用I1、I2、Rg1和R0写出:小灯泡两端的电压
