113103_钢筋知识点串讲-张向荣.ppt

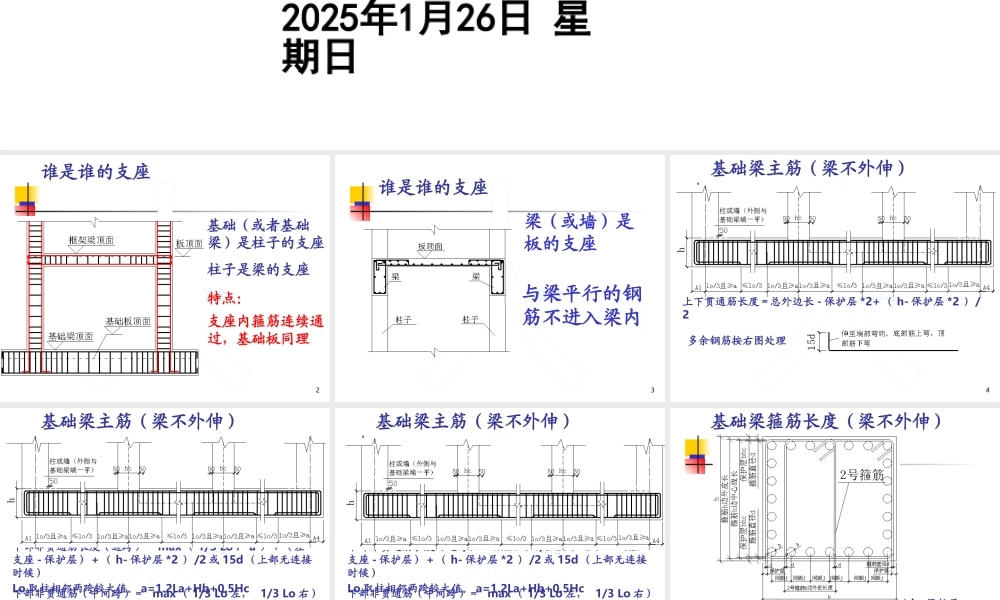

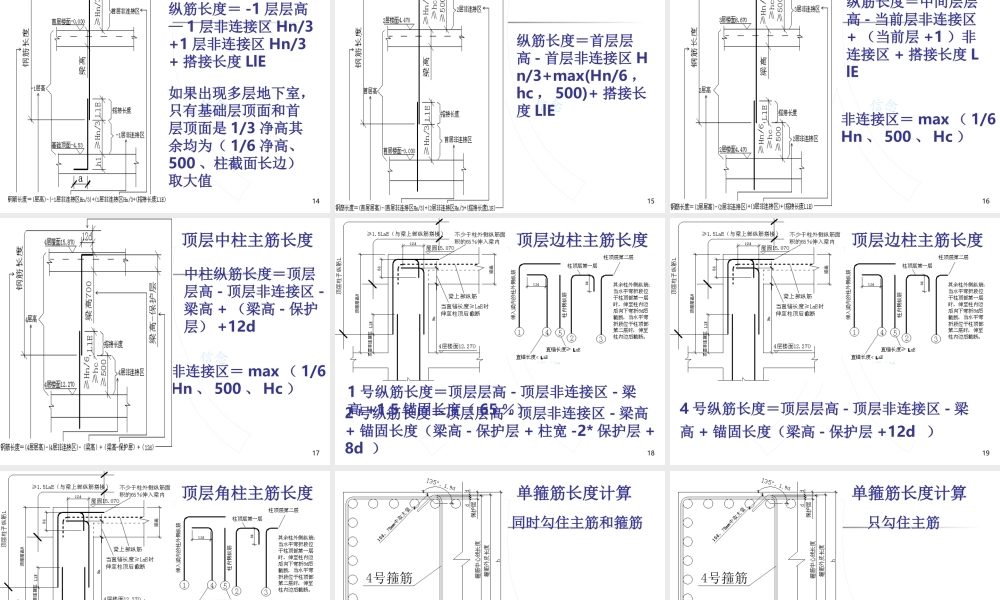

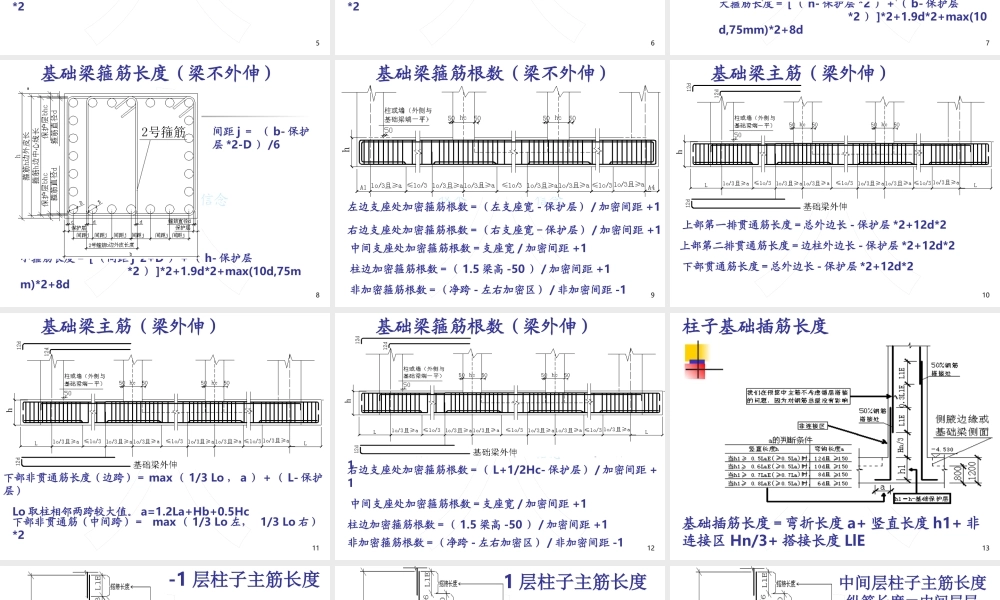

钢筋知识点串讲,2024年4月29日,张向荣,2,谁是谁的支座,基础（或者基础梁）是柱子的支座,柱子是梁的支座,特点：,支座内箍筋连续通过，基础板同理,3,梁（或墙）是板的支座,与梁平行的钢筋不进入梁内,谁是谁的支座,4,基础梁主筋（梁不外伸）,上下贯通筋长度总外边长-保护层*2+（h-保护层*2）/2,多余钢筋按右图处理,5,基础梁主筋（梁不外伸）,下部非贯通筋长度（边跨）max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）,Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc,下部非贯通筋（中间跨）max（1/3 Lo左，1/3 Lo右）*2,6,基础梁主筋（梁不外伸）,下部非贯通筋长度（边跨）max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）,Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc,下部非贯通筋（中间跨）max（1/3 Lo左，1/3 Lo右）*2,7,基础梁箍筋长度（梁不外伸）,大箍筋长度（h-保护层*2）+（b-保护层*2）*2+1.9d*2+max(10d,75mm)*2+8d,8,基础梁箍筋长度（梁不外伸）,小箍筋长度（间距j*2+D）+（h-保护层*2）*2+1.9d*2+max(10d,75mm)*2+8d,间距j（b-保护层*2-D）/6,9,基础梁箍筋根数（梁不外伸）,左边支座处加密箍筋根数（左支座宽-保护层）/加密间距+1,中间支座处加密箍筋根数支座宽/加密间距+1,右边支座处加密箍筋根数（右支座宽保护层）/加密间距+1,柱边加密箍筋根数（1.5梁高-50）/加密间距+1,非加密箍筋根数（净跨-左右加密区）/非加密间距-1,10,基础梁主筋（梁外伸）,上部第一排贯通筋长度总外边长-保护层*2+12d*2,下部贯通筋长度总外边长-保护层*2+12d*2,上部第二排贯通筋长度边柱外边长-保护层*2+12d*2,11,基础梁主筋（梁外伸）,下部非贯通筋长度（边跨）max（1/3 Lo，a）+（L-保护层）,Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc,下部非贯通筋（中间跨）max（1/3 Lo左，1/3 Lo右）*2,12,基础梁箍筋根数（梁外伸）,左边支座处加密箍筋根数（L+1/2Hc-保护层）/加密间距+1,中间支座处加密箍筋根数支座宽/加密间距+1,右边支座处加密箍筋根数（L+1/2Hc-保护层）/加密间距+1,柱边加密箍筋根数（1.5梁高-50）/加密间距+1,非加密箍筋根数（净跨-左右加密区）/非加密间距-1,13,柱子基础插筋长度,基础插筋长度弯折长度a+竖直长度h1+非连接区Hn/3+搭接长度LlE,14,-1层柱子主筋长度,纵筋长度-1层层高1层非连接区Hn/3+1层非连接区Hn/3+搭接长度LlE,如果出现多层地下室，只有基础层顶面和首层顶面是1/3净高其余均为（1/6净高、500、柱截面长边）取大值,15,1层柱子主筋长度,纵筋长度首层层高-首层非连接区Hn/3+max(Hn/6，hc，500)+搭接长度LlE,16,中间层柱子主筋长度,纵筋长度中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE,非连接区max（1/6Hn、500、Hc）,17,顶层中柱主筋长度,中柱纵筋长度顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d,非连接区max（1/6Hn、500、Hc）,18,顶层边柱主筋长度,1号纵筋长度顶层层高-顶层非连接区-梁高+1.5锚固长度（65）,2号纵筋长度顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+柱宽-2*保护层+8d）,19,顶层边柱主筋长度,4号纵筋长度顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+12d）,20,顶层角柱主筋长度,比角柱多一面1号筋,比角柱多一面2号筋,剩余的全是4号筋,21,单箍筋长度计算,同时勾住主筋和箍筋,4号箍筋长度（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2,22,单箍筋长度计算,只勾住主筋,4号箍筋长度（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2,23,基础箍筋根数计算,根数（基础高度-基础保护层）/间距-1,24,-1层箍筋根数计算,按绑扎计算箍筋根数,25,-1层箍筋根数计算,根数（基础高度-基础保护层）/间距-1,按绑扎计算箍筋根数,26,1层箍筋根数计算,根部根数（加密区长度-50）/加密间距+1,按焊接计算,梁下根数加密区长度/加密间距+1,梁高范围根数梁高/加密间距,非加密区根数非加密区长度/非加密间距-1,27,中间层箍筋根数计算,根部根数（加密区长度-50）/加密间距+1,按焊接计算,梁下根数加密区长度/加密间距+1,梁高范围根数梁高/加密间距,非加密区根数非加密区长度/非加密间距-1,28,29,顶层箍筋根数计算,根部根数（加密区长度-50）/加密间距+1,按焊接计算,梁下根数加密区长度/加密间距+1,梁高范围根数梁高/加密间距,非加密区根数非加密区长度/非加密间距-1,30,变截面,c/hb1/6情况,主筋计算同前,31,变截面,c/hb1/6情况,上筋下插1.5LaE,下筋上弯折如图,32,纯剪力墙,配筋平面图,配筋立面,33,加门,配筋平面图,配筋立面,34,加洞口后钢筋构造,35,加门窗,配筋平面图,配筋立面,36,加暗柱,配筋平面图,暗柱剖面,暗柱立面,37,加连梁,38,基础插筋长度计算,基础插筋长度弯折长度a+锚固竖直长度h1+搭接长度1.2LaE,根数同垂直筋,39,焊接时的基础插筋构造,40,基础水平筋长度计算,内侧长度墙外侧长度-保护层*2+弯折长度*2,外侧长度墙外侧长度-保护层*2,41,基础水平筋根数,根数（基础高度-基础保护层）/间距-1,42,基础拉筋长度计算,长度墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2,43,基础拉接筋根数计算,根数（墙中线线长度/间距+1）*排数,44,-1层钢筋计算,9号筋外侧长度6300-15*2,9号筋内侧长度6300-15*2+15*12*2,45,-1层钢筋计算,9号筋内外侧根数（窗上到层顶高度-保护层）间距+1,46,-1层钢筋计算,8号筋外侧6300-600-1800-15*2+15*12,8号筋内侧6300-600-1800-15*2+15*12*2,47,-1层钢筋计算,8号筋内外侧根数（8号筋布筋范围-保护层）/间距,48,-1层钢筋计算,5号筋外侧2150+150-15*2+15*12,5号筋内侧2150+150-15*2+15*12*2,49,-1层钢筋计算,5号筋内外侧根数5号筋布筋范围/间距,50,-1层钢筋计算,6号筋外侧1800+600+400-15*2+15*12,6号筋内侧1800+600+400-15*2+15*12*2,51,-1层钢筋计算,6号筋内外侧根数（6号筋布筋范围-s/2-保护层）/间距+1,52,-1层钢筋计算,1号筋非顶层长度层高+搭接长度,1号筋根数（门到右外皮-保护层-暗柱宽-s/2）/间距+1,53,-1层钢筋计算,1号筋顶层长度层高-板厚+锚固长度,1号筋根数（门到右外皮-s/2-暗柱宽-s/2）/间距+1,54,每层拉筋长度计算,长度墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2,根数（墙总面积-门洞面积-窗洞面积-暗柱占墙面积-连梁面积）/（间距*间距）,55,暗柱,暗柱插筋长度计算方法同墙插筋,暗柱插筋根数按图示,暗柱层垂直筋长度计算方法同墙，根数按图示,暗柱层箍筋长度计算方法同柱，根数按图示,暗柱层箍筋根数根数（层高-50）/间距+1,56,中间层连梁,边支座纵筋长度洞口宽+锚固+（支座宽-保护层+弯折15d）,中间支座纵筋长度洞口宽+锚固*2）,57,中间层连梁,箍筋计算方法同柱,箍筋根数根数（洞口宽-50*2）/间距+1,58,中间层连梁,59,纵筋计算方法同中间层,顶层连梁,
