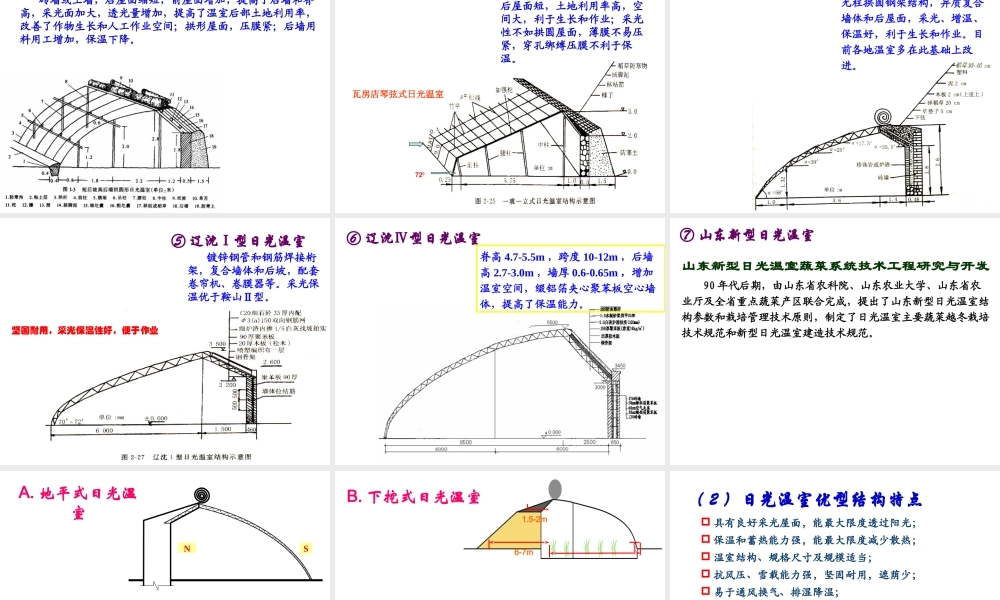

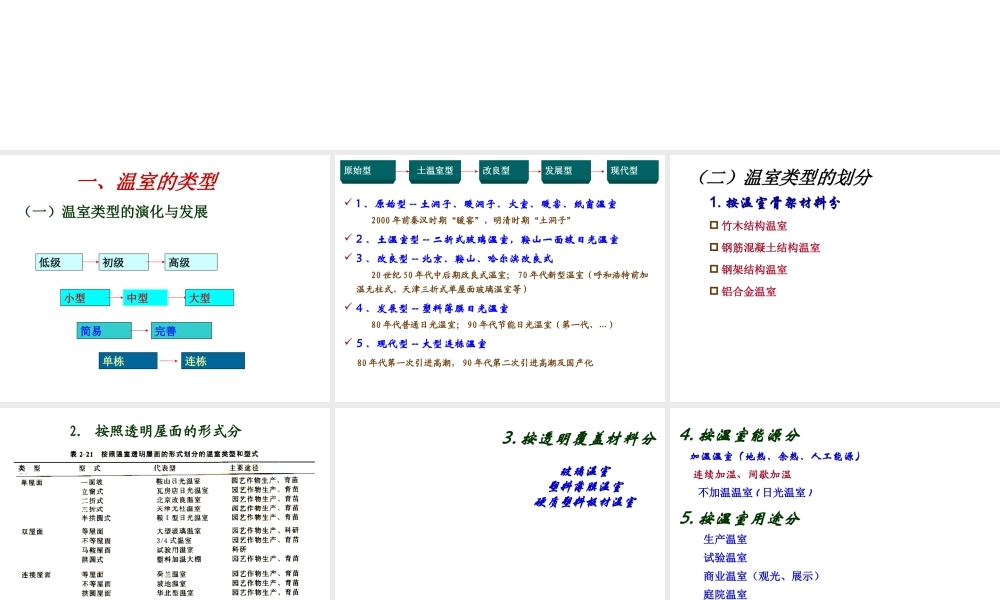

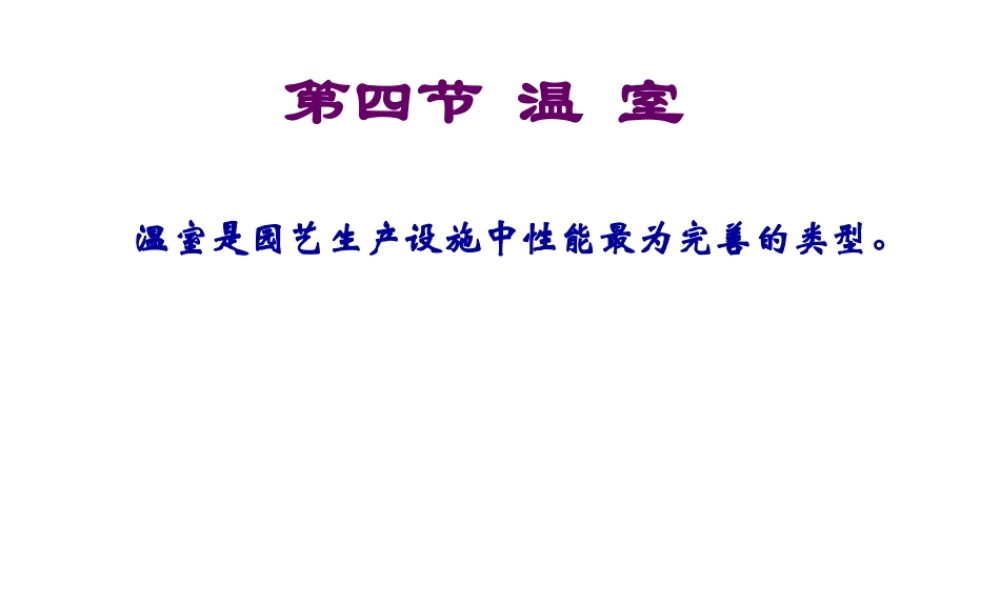

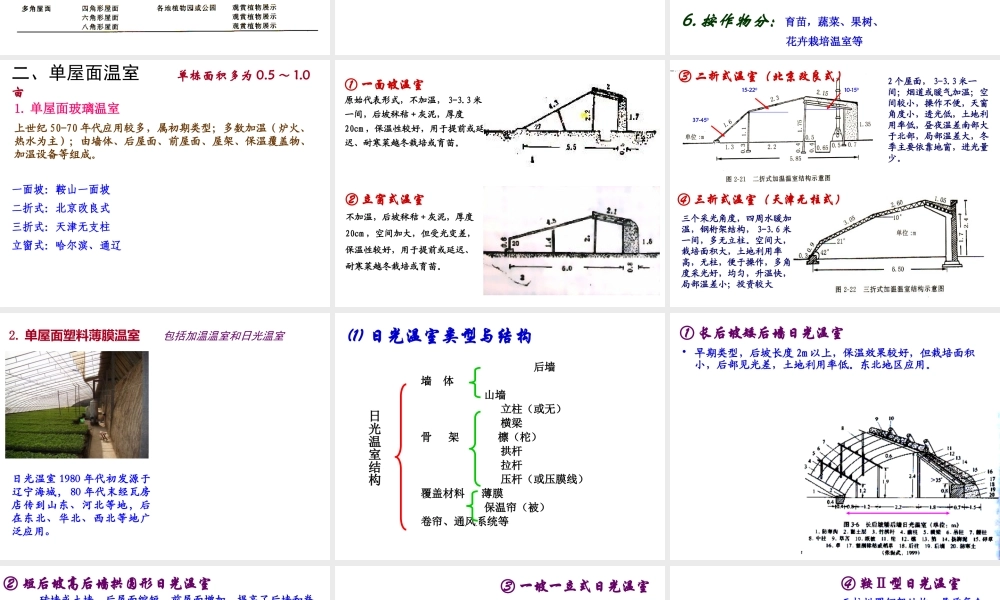

第四节 温 室,温室是园艺生产设施中性能最为完善的类型。,低级,初级,高级,小型,中型,大型,简易,完善,单栋,连栋,一、温室的类型,（一）温室类型的演化与发展,1、原始型-土洞子、暖洞子、火室、暖窖、纸窗温室 2000年前秦汉时期“暖窖”，明清时期“土洞子”2、土温室型-二折式玻璃温室，鞍山一面坡日光温室3、改良型-北京、鞍山、哈尔滨改良式 20世纪50年代中后期改良式温室；70年代新型温室（呼和浩特前加温无柱式、天津三折式单屋面玻璃温室等）4、发展型-塑料薄膜日光温室 80年代普通日光温室；90年代节能日光温室（第一代、）5、现代型-大型连栋温室 80年代第一次引进高潮，90年代第二次引进高潮及国产化,原始型,土温室型,改良型,发展型,现代型,1.按温室骨架材料分竹木结构温室钢筋混凝土结构温室钢架结构温室铝合金温室,（二）温室类型的划分,2.按照透明屋面的形式分,3.按透明覆盖材料分 玻璃温室 塑料薄膜温室 硬质塑料板材温室,4.按温室能源分 加温温室（地热、余热、人工能源）连续加温、间歇加温 不加温温室(日光温室)5.按温室用途分 生产温室 试验温室 商业温室（观光、展示）庭院温室 6.按作物分：育苗，蔬菜、果树、花卉栽培温室等,二、单屋面温室 单栋面积多为0.51.0亩,一面坡：鞍山一面坡二折式：北京改良式三折式：天津无支柱立窗式：哈尔滨、通辽,1.单屋面玻璃温室上世纪50-70年代应用较多，属初期类型；多数加温（炉火、热水为主）；由墙体、后屋面、前屋面、屋架、保温覆盖物、加温设备等组成。,一面坡温室原始代表形式，不加温，3-3.3米一间，后坡秫秸+灰泥，厚度20cm，保温性较好，用于提前或延迟、耐寒菜越冬栽培或育苗。,立窗式温室不加温，后坡秫秸+灰泥，厚度20cm，空间加大，但受光变差，保温性较好，用于提前或延迟、耐寒菜越冬栽培或育苗。,2个屋面，3-3.3米一间；烟道或暖气加温；空间较小，操作不便，天窗角度小，透光低，土地利用率低，昼夜温差南部大于北部，局部温差大，冬季主要依靠地窗，进光量少。,37-450,15-220,10-150,三个采光角度，四周水暖加温，钢桁架结构，3-3.6米一间，多无立柱。空间大，栽培面积大，土地利用率高，无柱，便于操作，多角度采光好，均匀，升温快，局部温差小；投资较大,二折式温室（北京改良式）,三折式温室（天津无柱式）,2.单屋面塑料薄膜温室 包括加温温室和日光温室,日光温室1980年代初发源于辽宁海城，80年代末经瓦房店传到山东、河北等地，后在东北、华北、西北等地广泛应用。,后墙墙 体 山墙 立柱（或无）横梁骨 架 檩（柁）拱杆 拉杆 压杆（或压膜线）覆盖材料 薄膜 保温帘（被）卷帘、通风系统等,日光温室结构,(1)日光温室类型与结构,长后坡矮后墙日光温室,早期类型，后坡长度2m以上，保温效果较好，但栽培面积小，后部见光差，土地利用率低。东北地区应用。,短后坡高后墙拱圆形日光温室 砖墙或土墙，后屋面缩短，前屋面增加，提高了后墙和脊高，采光面加大，透光量增加，提高了温室后部土地利用率，改善了作物生长和人工作业空间；拱形屋面，压膜紧；后墙用料用工增加，保温下降。,一坡一立式日光温室后屋面短，土地利用率高，空间大，利于生长和作业；采光性不如拱圆屋面，薄膜不易压紧，穿孔绑缚压膜不利于保温。,瓦房店琴弦式日光温室,720,鞍型日光温室无柱拱圆钢架结构，异质复合墙体和后屋面，采光、增温、保温好，利于生长和作业。目前各地温室多在此基础上改进。,辽沈型日光温室 镀锌钢管和钢筋焊接桁架，复合墙体和后坡，配套卷帘机、卷膜器等。采光保温优于鞍山型。,坚固耐用，采光保温性好，便于作业,辽沈型日光温室,脊高4.7-5.5m，跨度10-12m，后墙高2.7-3.0m，墙厚0.6-0.65m，增加温室空间，缀铝箔夹心聚苯板空心墙体，提高了保温能力。,山东新型日光温室蔬菜系统技术工程研究与开发 90年代后期，由山东省农科院、山东农业大学、山东省农业厅及全省重点蔬菜产区联合完成，提出了山东新型日光温室结构参数和栽培管理技术原则，制定了日光温室主要蔬菜越冬栽培技术规范和新型日光温室建造技术规范。,山东新型日光温室,N,S,A.地平式日光温室,6-7m,1.5-2m,B.下挖式日光温室,具有良好采光屋面，能最大限度透过阳光；保温和蓄热能力强，能最大限度减少散热；温室结构、规格尺寸及规模适当；抗风压、雪载能力强，坚固耐用，遮荫少；易于通风换气、排湿降温；充分利用土地，减少非生产占地面积；有利作物生长和人工作业；因地制宜，就地取材，成本较低。,（2）日光温室优型结构特点,温室跨度从温室北墙内侧到透明屋面南底脚的距离。跨度612米为宜，其中北纬40以北地区6-8米最宜，以南可加宽。,（3）日光温室优型结构参数,温室高度温室屋脊到地面的垂直距离。跨度6-7米日光温室，北纬40以北地区高度3.03.4米为宜；以南2.83.2米为宜；跨度7米以上的日光温室，高度相应增加。,温室前、后屋面角度前屋面角:指屋脊与前屋面底角的连线与地平面的夹角。北纬3243地区应保证20.531.5o以上。,后屋面角:温室后屋面与后墙顶部水平线的夹角。应大于当地冬至中午时刻太阳高度角58，北纬3243地区3040。,65,40,25,主采光面（圆拱形）,1 米,1 米,前屋面形状：前底角向后至采光屋面2/3处采用圆拱形屋面，后部1/3部分采用抛物线形屋面为宜。冬季温室大部分光线靠距前底角2m范围内进入。,温室墙体和后屋面厚度,温室墙体和后屋面的作用：,墙体厚度：土墙、石头或砖墙，一般应为当地冻土层厚度+50厘米：江淮平原、华北南部0.8-1.0m，华北北部、辽宁南部1.0-1.5m，辽宁中部以北1.5-2.0m。有夹心保温层的异质复合墙体，厚度一般50-60厘米（37-48cm砖墙+10-15cm聚苯板)。异质墙体要求内层蓄热系数大，外层导热系数小,异质后屋面厚度,后屋面水平投影长度北纬38-43o地区，温室高度3-3.5米范围内，投影1-1.6米为宜,后屋面越长，晚间保温越好，但过长会造成春夏秋温室北部地面阴影过长，还会减小前屋面采光面积，白天升温过慢。,1.01.6米,型号 脊高m 前跨m 后跨m 前屋面角0 后墙高m 后屋面仰角0SD-I 3.1-3.2 6.2-6.3 0.7-0.8 26.2-27.3 2.1-2.2 45SD-II 3.3-3.4 6.9-7.1 0.9-1.0 24.9-25.9 2.3-2.4 45SD-III 3.6-3.7 7.9-8.0 1.0-1.1 24.2-25.1 2.4-2.6 45-47SD-IV 3.8-4.0 8.8-9.0 1.0-1.2 22.9-24.4 2.6-2.8 45-47SD-IV 4.2-4.3 9.2 0.8 22.4-23.5 3.0-3.2 45-50 寿光型（下挖30-40cm)后墙底宽3.5-4.5m，顶宽1.0-1.5mSD-V 4.2-4.3 9.7-9.8 1.2-1.3 23.2-23.9 2.9-3.1 45-47 有立柱,山东新型日光温室建造技术规范（2004）,山东蔬菜日光温室建造技术指导意见（2011.05）,棚内跨度,前跨m,后跨m,脊高m,后墙高m,采光屋面角,后屋面仰角,10m,9.09.2,1.00.8,4.04.2,3.03.2,2426,4547,11m,1010.2,1.00.8,4.44.7,3.43.6,2426,4547,12m,1111.2,1.00.8,4.95.2,3.84.0,2425,4547,土墙建造墙底宽4.05.0m，上宽1.5m2.0m。具备土层深厚、土质均匀、地下水位低等条件，最高地下水位超过2m，可采用下挖式棚型结构，下挖深度0.50.8m。砖混墙建造墙体具承重、隔热、蓄热功能，厚度100cm左右。砖砌空心墙内外墙均为37cm，中间留2030cm空心。随砌墙随填蛭石、珍珠岩、炉渣等，或添加聚苯板。后屋面建造土墙结构，其后坡建造按照由内到外，依次为薄膜、玉米秸、薄膜、土等四层结构，上部厚3050cm，下部厚6080cm。有条件的，整个后墙和后坡都用薄膜覆盖。砖混结构，其后坡建造由内到外依次为预制水泥板、炉渣（或蛭石、旧草苫等）、聚苯板、毛毡等，用水泥抹面防雨雪渗漏。厚度达5060cm。,（4）日光温室优型结构材料,前屋面骨架钢骨架：强度大，遮阴面小，造价高竹木骨架：强度小，遮阴面大，造价低钢竹混合骨架：预制材料骨架：,双弦桁架式无柱钢结构,墙体和后屋面材料,墙体和后屋面起承重、保温和蓄热作用，最好选用保温和蓄热能力均较强的材料。一般保温能力强的材料，蓄热能力就差，反之亦然。因此，宜采用复合墙体和复合后屋面，即内墙采用蓄热能力强的材料，中墙和外墙采用保温性能好的材料。,
