第8章 零件图.ppt

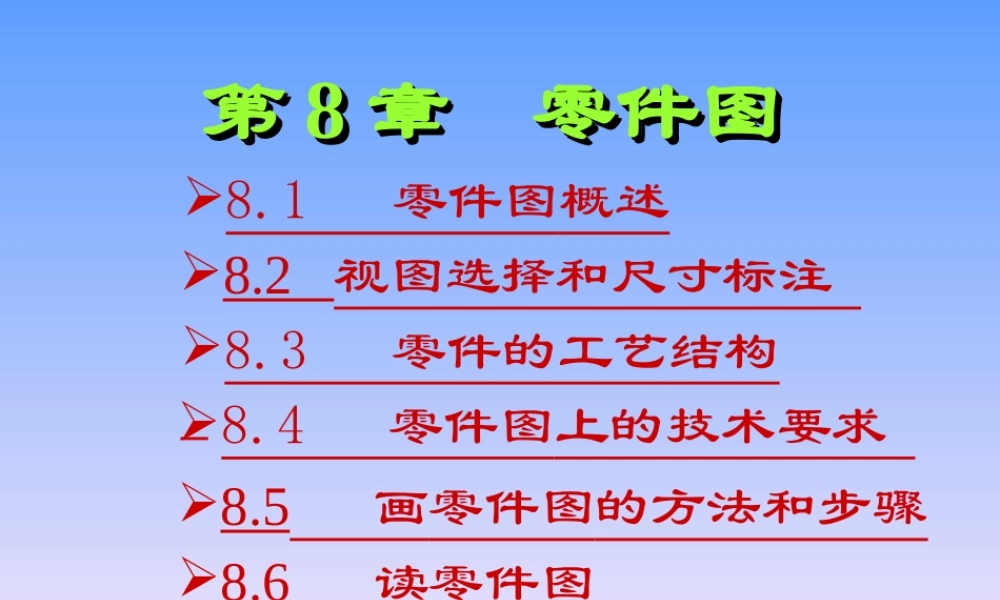

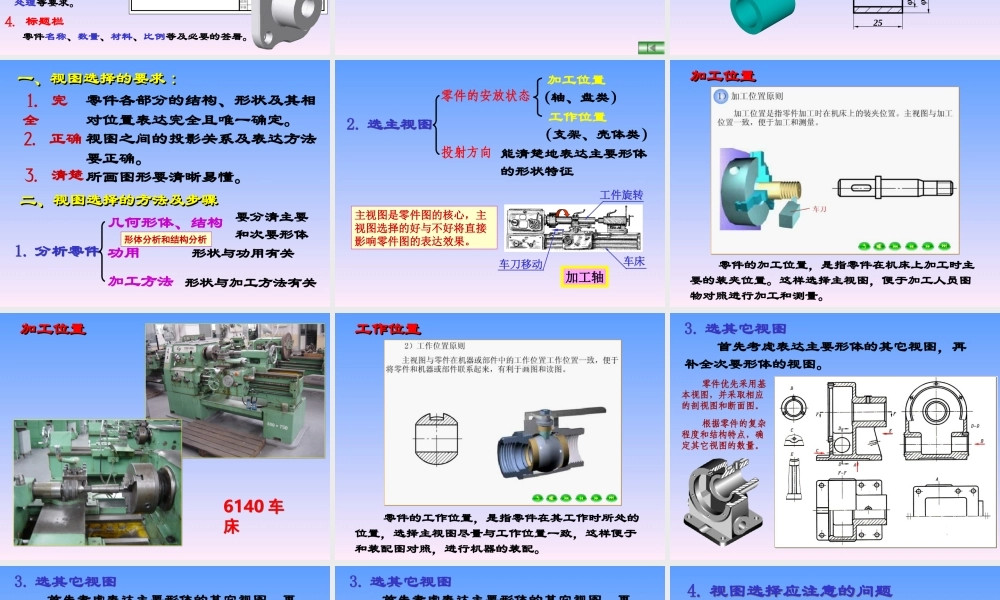

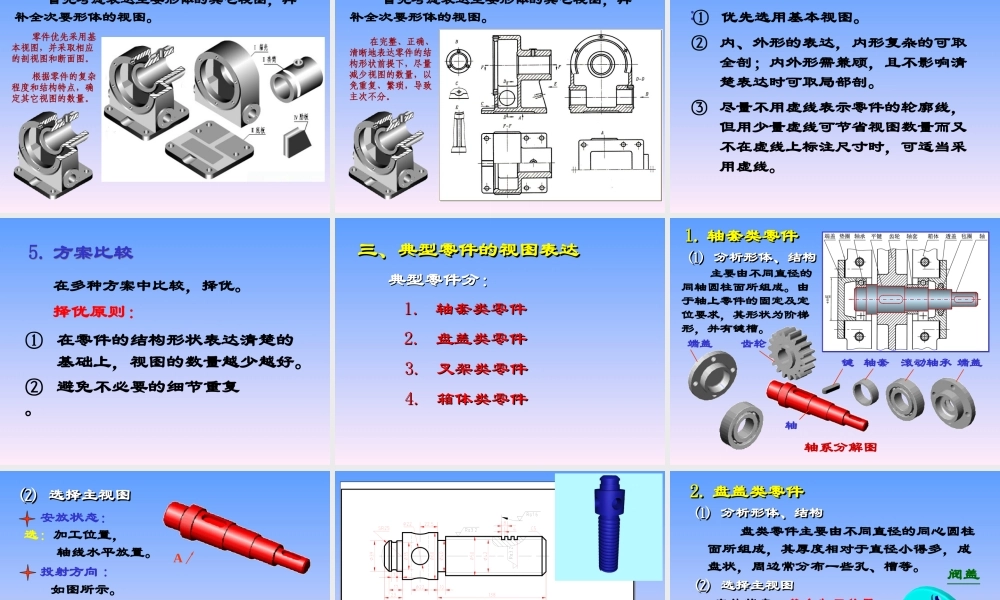

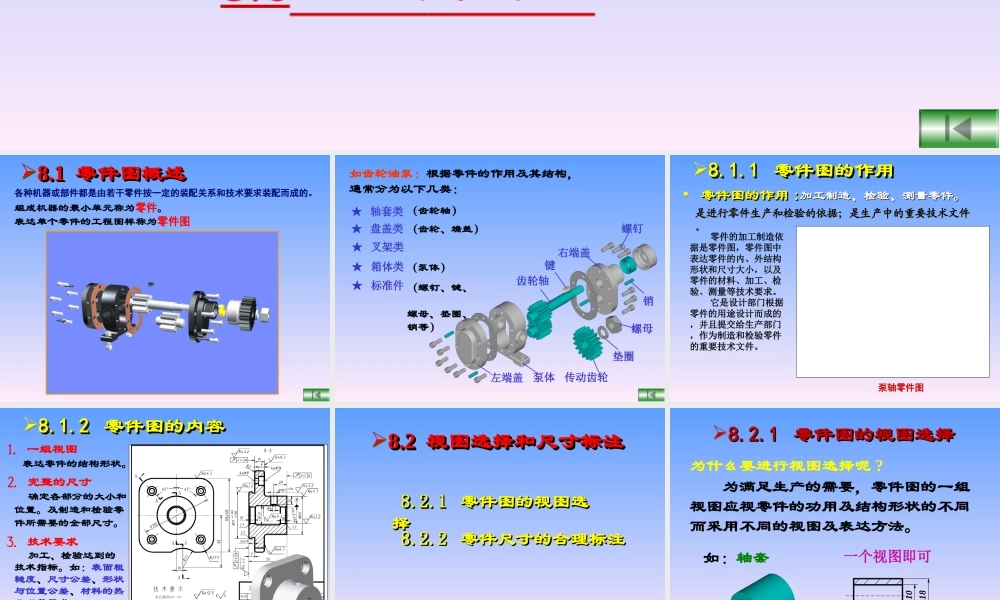

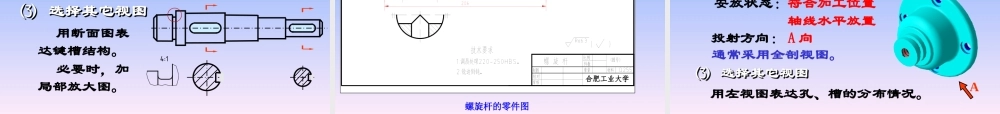

8.1 零件图概述,8.2 视图选择和尺寸标注,8.6 读零件图,8.4 零件图上的技术要求,第8章 零件图,8.3 零件的工艺结构,8.5 画零件图的方法和步骤,8.1 零件图概述,各种机器或部件都是由若干零件按一定的装配关系和技术要求装配而成的。,组成机器的最小单元称为零件。,表达单个零件的工程图样称为零件图,轴套类,盘盖类,箱体类,标准件,（齿轮轴）,如齿轮油泵：根据零件的作用及其结构，通常分为以下几类：,（齿轮、端盖）,（螺钉、键、螺母、垫圈、销等）,（泵体）,叉架类,零件的加工制造依据是零件图，零件图中表达零件的内、外结构形状和尺寸大小，以及零件的材料、加工、检验、测量等技术要求。它是设计部门根据零件的用途设计而成的，并且提交给生产部门，作为制造和检验零件的重要技术文件。,零件图的作用:,加工制造、检验、测量零件。,泵轴零件图,是进行零件生产和检验的依据；是生产中的重要技术文件。,8.1.1 零件图的作用,8.1.2 零件图的内容,一组视图,完整的尺寸,技术要求,标题栏,表达零件的结构形状。,确定各部分的大小和位置。及制造和检验零件所需要的全部尺寸。,加工、检验达到的技术指标。如：表面粗糙度、尺寸公差、形状与位置公差、材料的热处理等要求。,零件名称、数量、材料、比例等及必要的签署。,8.2.1 零件图的视图选择,8.2.2 零件尺寸的合理标注,8.2 视图选择和尺寸标注,8.2.1 零件图的视图选择,为满足生产的需要，零件图的一组视图应视零件的功用及结构形状的不同而采用不同的视图及表达方法。,如：轴套,一个视图即可,为什么要进行视图选择呢?,完全,正确,清楚,零件各部分的结构、形状及其相对位置表达完全且唯一确定。,视图之间的投影关系及表达方法要正确。,所画图形要清晰易懂。,一、视图选择的要求:,1.分析零件,几何形体、结构,功用,加工方法,二、视图选择的方法及步骤,要分清主要和次要形体,形状与功用有关,形状与加工方法有关,形体分析和结构分析,加工轴,2.选主视图,零件的安放状态,投射方向,加工位置（轴、盘类）,工作位置（支架、壳体类）,能清楚地表达主要形体的形状特征,主视图是零件图的核心，主视图选择的好与不好将直接影响零件图的表达效果。,加工位置,零件的加工位置，是指零件在机床上加工时主要的装夹位置。这样选择主视图，便于加工人员图物对照进行加工和测量。,加工位置,6140车床,工作位置,零件的工作位置，是指零件在其工作时所处的位置，选择主视图尽量与工作位置一致，这样便于和装配图对照，进行机器的装配。,3.选其它视图,首先考虑表达主要形体的其它视图，再补全次要形体的视图。,零件优先采用基本视图，并采取相应的剖视图和断面图。根据零件的复杂程度和结构特点，确定其它视图的数量。,3.选其它视图,首先考虑表达主要形体的其它视图，再补全次要形体的视图。,零件优先采用基本视图，并采取相应的剖视图和断面图。根据零件的复杂程度和结构特点，确定其它视图的数量。,3.选其它视图,首先考虑表达主要形体的其它视图，再补全次要形体的视图。,在完整、正确、清晰地表达零件的结构形状前提下，尽量减少视图的数量，以免重复、繁琐，导致主次不分。,内、外形的表达，内形复杂的可取 全剖；内外形需兼顾，且不影响清 楚表达时可取局部剖。,尽量不用虚线表示零件的轮廓线，但用少量虚线可节省视图数量而又 不在虚线上标注尺寸时，可适当采 用虚线。,4.视图选择应注意的问题：,优先选用基本视图。,择优原则：,在零件的结构形状表达清楚的 基础上，视图的数量越少越好。,5.方案比较,在多种方案中比较，择优。,避免不必要的细节重复。,三、典型零件的视图表达,3.叉架类零件,典型零件分：,1.轴套类零件,2.盘盖类零件,4.箱体类零件,1.轴套类零件,分析形体、结构,主要由不同直径的同轴圆柱面所组成。由于轴上零件的固定及定位要求，其形状为阶梯形，并有键槽。,
