第9章 装配图.ppt

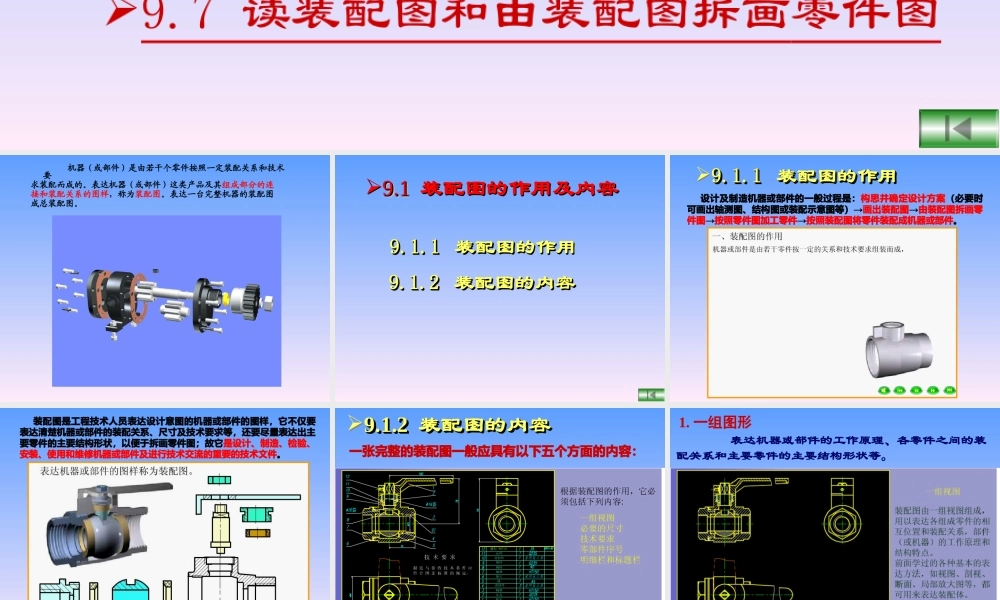

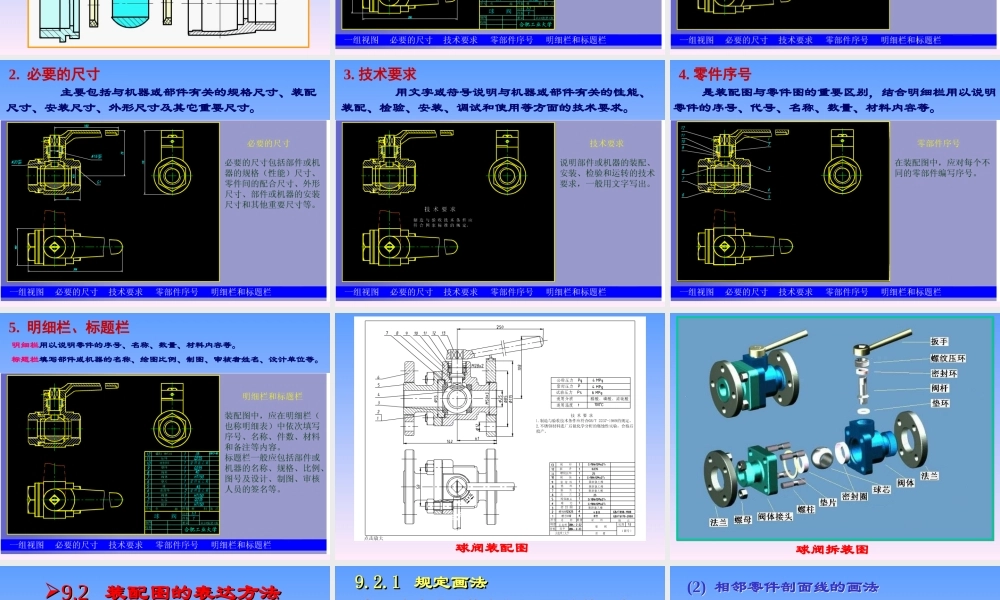

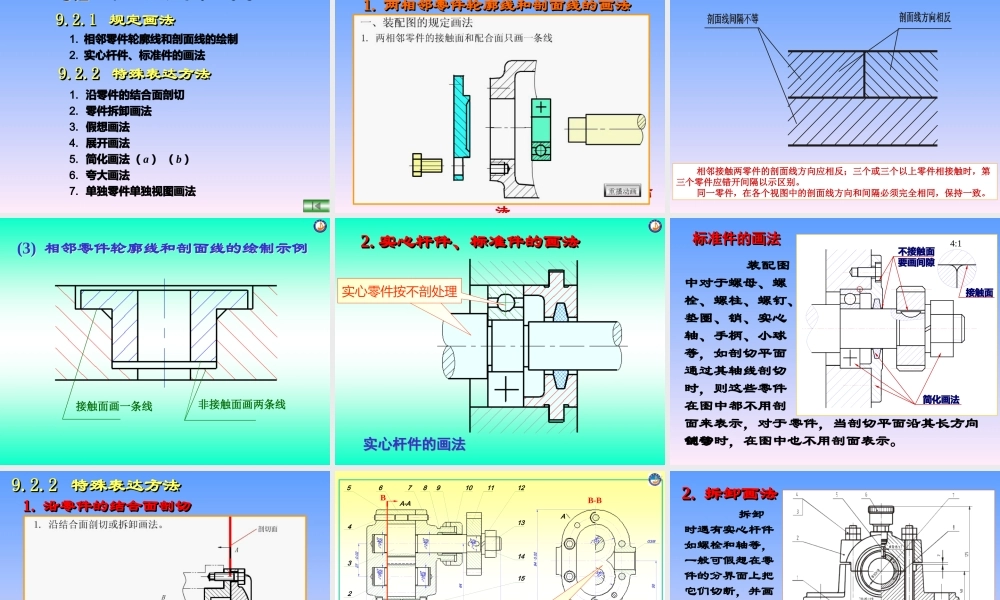

9.1 装配图的作用及内容,9.2 装配图的表达方法,9.3 装配图的尺寸标注和技术要求,9.5 常见的装配结构,9.6 画装配图的方法和步骤,9.7 读装配图和由装配图拆画零件图,第9章 装配图,9.4 零部件序号、标题栏和明细表,机器（或部件）是由若干个零件按照一定装配关系和技术要求装配而成的。表达机器（或部件）这类产品及其组成部分的连接和装配关系的图样，称为装配图。表达一台完整机器的装配图成总装配图。,9.1.2 装配图的内容,9.1.1 装配图的作用,9.1 装配图的作用及内容,设计及制造机器或部件的一般过程是：构思并确定设计方案（必要时可画出轴测图、结构图或装配示意图等）画出装配图由装配图拆画零件图按照零件图加工零件按照装配图将零件装配成机器或部件。,9.1.1 装配图的作用,装配图是工程技术人员表达设计意图的机器或部件的图样，它不仅要表达清楚机器或部件的装配关系、尺寸及技术要求等，还要尽量表达出主要零件的主要结构形状，以便于拆画零件图；故它是设计、制造、检验、安装、使用和维修机器或部件及进行技术交流的重要的技术文件。,一张完整的装配图一般应具有以下五个方面的内容：,9.1.2 装配图的内容,合肥工业大学,1.一组图形,表达机器或部件的工作原理、各零件之间的装配关系和主要零件的主要结构形状等。,2.必要的尺寸,主要包括与机器或部件有关的规格尺寸、装配尺寸、安装尺寸、外形尺寸及其它重要尺寸。,3.技术要求,用文字或符号说明与机器或部件有关的性能、装配、检验、安装、调试和使用等方面的技术要求。,4.零件序号,是装配图与零件图的重要区别，结合明细栏用以说明零件的序号、代号、名称、数量、材料内容等。,合肥工业大学,5.明细栏、标题栏,明细栏用以说明零件的序号、名称、数量、材料内容等。标题栏填写部件或机器的名称、绘图比例、制图、审核者姓名、设计单位等。,球阀装配图,球阀拆装图,9.2 装配图的表达方法,沿零件的结合面剖切零件拆卸画法假想画法展开画法简化画法（a）（b）夸大画法单独零件单独视图画法,9.2.1 规定画法,9.2.2 特殊表达方法,1.相邻零件轮廓线和剖面线的绘制2.实心杆件、标准件的画法,a)接触与不接触面的画法 b)配合面的画法,1.两相邻零件轮廓线和剖面线的画法,9.2.1 规定画法,(1)两相邻零件轮廓线的画法,(2)相邻零件剖面线的画法,相邻接触两零件的剖面线方向应相反；三个或三个以上零件相接触时，第三个零件应错开间隔以示区别。同一零件，在各个视图中的剖面线方向和间隔必须完全相同，保持一致。,(3)相邻零件轮廓线和剖面线的绘制示例,2.实心杆件、标准件的画法,实心杆件的画法,装配图中对于螺母、螺栓、螺柱、螺钉、垫圈、销、实心轴、手柄、小球等，如剖切平面通过其轴线剖切时，则这些零件在图中都不用剖面来表示，对于键等,标准件的画法,零件，当剖切平面沿其长方向,剖切时，在图中也不用剖面表示。,4:1,9.2.2 特殊表达方法,1.沿零件的结合面剖切,假想沿某些零件的结合面剖开装配体绘制装配图；此时，与剖切面重合的结合面不画剖面符号；而被剖切到的零件的截断面要画剖面符号。,沿零件的结合面剖切,沿零件的结合面剖切,2.拆卸画法,拆卸时遇有实心杆件如螺栓和轴等，一般可假想在零件的分界面上把它们切断，并画上剖面线。,拆去零件5、6、7,运动零件极限位置或中间位置的表示法,3.假想画法,假想画法,主轴箱,1,2,3,4,相邻零、部件用双点画线画出。,展开画法,4.,空间结构展开在平面上。,（4）对于若干相同的零件组，如螺栓连接组件等，可仅详细地画出一组或几组，其余只需表示装配位置。,5.简化画法,（1）装配图中的滚动轴承可只画出其对称图形的一半，而另一半则画轮廓线，并用粗实线画两条垂直相交线。,（2）装配图中的螺栓头部和螺母上的双曲线可省略不画出，用方框代替。,（3）装配图中的零件工艺结构如圆角、倒角、退刀槽等允许不画出来。,简化画法(a),同一轴上相同型号滚动轴承的简化画法,简化画法(b),对于若干相同的零件组，如螺栓连接组件等，可仅详细地画出一组或几组，其余只需表示装配位置。,6.夸大画法,夸大画法,在装配图中可以单独画出某零件的视图，但必须在所画视图上方注出该零件的视图名称，在相应视图的附近用箭头指明投影方向，并注上同样的字母。,7.单独零件单独视图画法,单独零件单独视图画法,9.3.2 装配图的技术要求,9.3.1 装配图的尺寸标注,9.3 装配图的尺寸标注 和技术要求,9.3.1 装配图上的尺寸标注,在装配图中，一般只需标注下列几种尺寸:,(1)性能规格尺寸,(2)装配尺寸,(3)安装尺寸,(4)外形尺寸,(5)其他重要尺寸,装配图上不需要注出零件的全部尺寸。仅需标注进一步说明机器的性能、工作原理、装配关系和安装要求的尺寸。一、规格尺寸 也叫性能尺寸，反映部件或机器的规格和工作性能，这种尺寸在设计时要首先确定，它是设计机器、了解和选用机器的依据。二、装配尺寸 表示零件间装配关系和工作精度的尺寸，一般有下列几种：1.配合尺寸 表示零件间有配合要求的一些重要尺寸。2.相对位置尺寸 表示装配时需要保证的零件间较重要的距离、间隙等。3.装配时加工尺寸 有些零件要装配在一起后才能进行加工，装配图上要标注装配时的加工尺寸。三、安装尺寸 将部件安装在机器上，或机器安装在基础上，需要确定的尺寸。四、外形尺寸 表示机器或部件总长、总宽、总高。它是包装、运输、安装和厂房设计时所需的尺寸。五、其他重要尺寸 不属于上述的尺寸，但设计或装备时需要保证的尺寸。,一、规格尺寸,规格尺寸,二、装配尺寸,装配尺寸,装配尺寸,装配尺寸,
