2014 全国 中考 物理 110 试题 分类 汇编 电功率

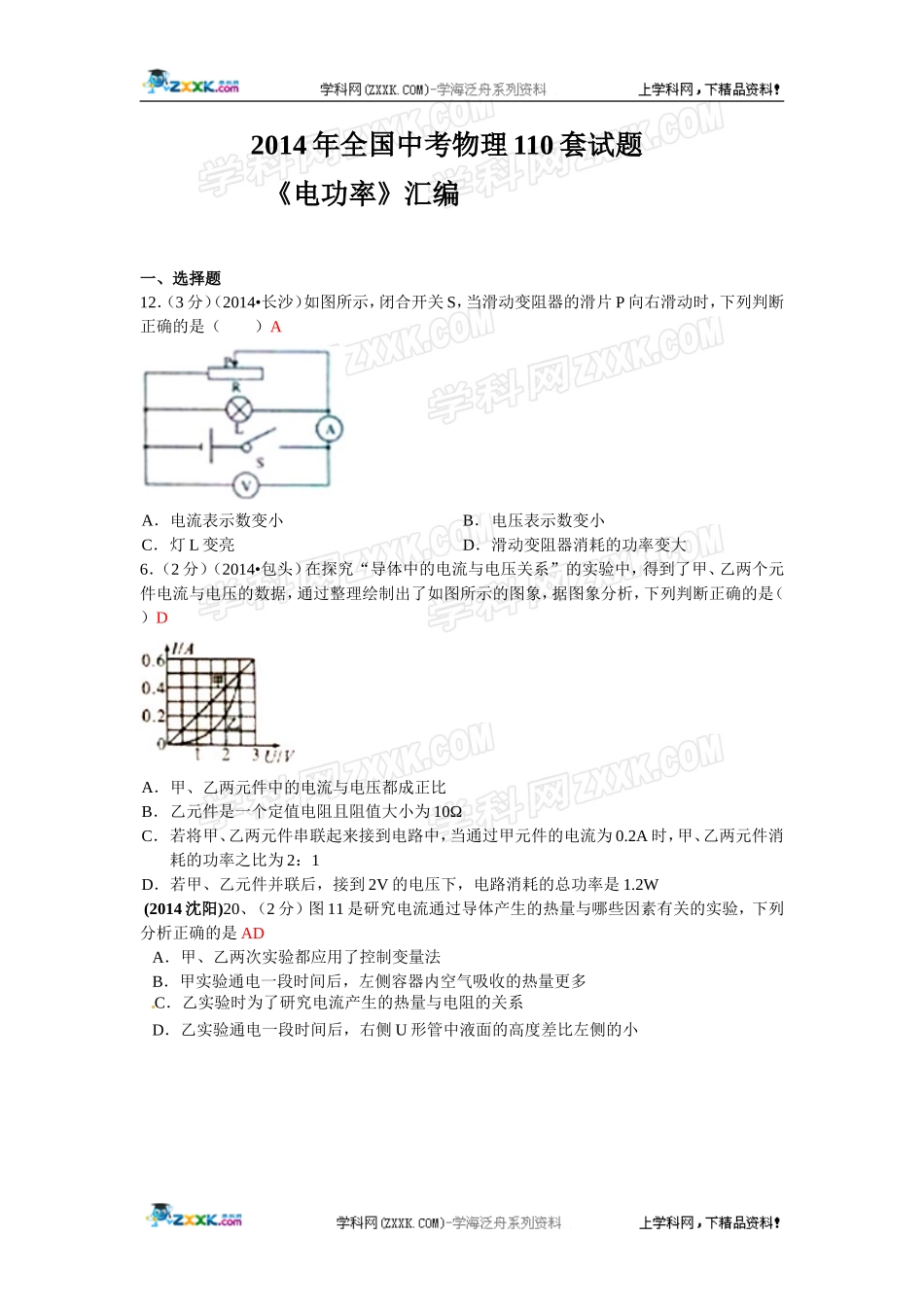

2014年全国中考物理110套试题 《电功率》汇编 一、选择题 12.(3分)(2014•长沙)如图所示,闭合开关S,当滑动变阻器的滑片P向右滑动时,下列判断正确的是(  )A   A. 电流表示数变小 B. 电压表示数变小   C. 灯L变亮 D. 滑动变阻器消耗的功率变大 6.(2分)(2014•包头)在探究“导体中的电流与电压关系”的实验中,得到了甲、乙两个元件电流与电压的数据,通过整理绘制出了如图所示的图象,据图象分析,下列判断正确的是(  )D   A. 甲、乙两元件中的电流与电压都成正比   B. 乙元件是一个定值电阻且阻值大小为10Ω   C. 若将甲、乙两元件串联起来接到电路中,当通过甲元件的电流为0.2A时,甲、乙两元件消耗的功率之比为2:1   D. 若甲、乙元件并联后,接到2V的电压下,电路消耗的总功率是1.2W (2014沈阳)20、(2分)图11是研究电流通过导体产生的热量与哪些因素有关的实验,下列分析正确的是AD A.甲、乙两次实验都应用了控制变量法 B.甲实验通电一段时间后,左侧容器内空气吸收的热量更多 C.乙实验时为了研究电流产生的热量与电阻的关系 D.乙实验通电一段时间后,右侧U形管中液面的高度差比左侧的小 10.(2分)(2014•长春)在如图电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片向右移动时,则(  )C   A.电压表的示数变大 B. 电流表的示数变大   C.电阻R的功率不变 D. 电压表与电流表示数的比值不变 8.(2分)(2014•青岛)甲、乙两个电热器的电阻之比为5:4,通过的电流之比为2:1,通电时间之比为1:2,则电流通过甲、乙两个电热器产生的热量之比为(  )A   A. 5:2 B. 5:4 C. 2:5 D. 10:1 11.(2分)(2014•巴中)如图所示,两只额定电压相同的灯泡L1、L2,串联在电路中,闭合开关后发现,L1不亮,L2亮,电压表有一定的示数,其原因可能是(  )B   A. L1的灯丝烧断 B. L1的电阻小于L2的电阻   C. L2的实际功率小于L1的实际功率 D. L2的额定功率大于L1的额定功率 12.(3分)(2014•眉山)如图所示(甲)是某同学探究电流与电压关系的电路图,开关S闭合后,将滑动变阻器的滑片P从a端移至b端,电流表和电压表的示数变化关系如图(乙),则图象可知(  )D   A. 电阻R0两端电压与通过R0的电流成正比   B. R0的电阻值是10Ω   C. 该电路最小功率0.05W   D. 滑动变阻器R的电功率变化范围0﹣0.45W 9.(3分)(2014•乌鲁木齐)如图,两个滑动变阻器并联在电路中,滑动端均位于滑动变阻器的正中间,闭合开关后,两电流表示数相等,现移动滑动端,使两滑动变阻器的电阻改变量相同.若一个滑动变阻器的功率改变量是另一个滑动变阻器的功率改变量的两倍,则(  )D   A. 滑动端移动方向相反,滑动变阻器的电阻改变量是其总电阻的三分之一   B. 滑动端移动方向相反,滑动变阻器的电阻改变量是其总电阻的六分之一   C. 滑动端移动方向相同,滑动变阻器的电阻改变量是其总电阻的三分之一   D. 滑动端移动方向相同,滑动变阻器的电阻改变量是其总电阻的六分之一[来源:世纪教育网] 7.(3分)(2014•云南)小红同学家的电冰箱正常工作时电流大约是1A,则它正常工作10h所消耗的电能是(  )D   A. 2200J B. 1.32×105J C. 7.92×105J D. 7.92×106J 8.(3分)(2014•云南)冬天来临,小王给奶奶买了一个“暖手宝”.该“暖手宝”加热过程中所产生的电热与时间的关系如图所示,由此可知该“暖手宝”加热时的功率约为(  )B   A. 2400W B. 400W C. 40W[来源:学+科+网Z+X+X+K] D. 24W 8.(3分)(2014•曲靖)在如图所示的电路中,当开关S闭合后,灯L1不亮,L2亮,电压表有示数,则下列说法中正确的是(  )D   A. 灯L1与L2并联,L1的灯丝断了   B. 灯L1与L2并联,L1被短路了   C.[来源:学,科,网Z,X,X,K] 灯L1与L2串联,L1的灯丝断了   D. 灯L1与L2串联,L1的实际功率比L2的小很多 6.(4分)(2014•宁波)如图所示的电路,闭合开关S,当滑片P向右移动过程中(  )C   A. 小灯泡变亮 B. 电流表示数变大   C. 电压表示数变小 D. 电路的总功率变大 12.(3分)(2014•抚州)在如图所示的电路中,电源电压保特不变,闭合开关S.当滑动变阻器的滑片P向右移动时D·cn·jy·com (  )   A. 电流表示数不变   B. 电流表示数变小   C. 电压表示数与电流表示数的乘积不变   D. 电压表示数与电流表示数的比值不变 12.(2分)(2014•齐齐哈尔)如图所示,电源电压恒定,小灯泡L1、L2均标有“12V 6W”字样(设灯丝电阻不变),当S1、S2闭合时,灯L1正常发光,当S1闭合,S2断开时,两盏灯的总功率(  )C   A. 3W B. 6W C. 12W D. 1.5W 11.(2分)(2014•无锡)为了探究“电流通过导题产生的热量跟什么因素有关”,某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中,并设计了如图所示的甲、乙两套装置,已知所用蓄电池电压相等且保持不变,R1<R2,装入烧瓶的煤油质量相等,下列有关此探究活动的各种表述,错误的是(  )Dy-com   A. 在此实验中,电流通过导体产生热量的多少是通过温度计示数变化的大小体现出来的   B. 甲装置可探究电流通过导体产生的热量与电阻是否有关   C. 比较相同通电时间内a,c两支温度计示数变化情况,可探究电流产生的热量与电流是否有关   D. 在相同的通电时间内,d温度计所在烧瓶中的电阻丝产生的热量最多 10.(2分)(2014•淮安)如图所示,是感应式电能表的示意图,与其技术参数有关的说法正确的是(  )C2·1·c·n·j·y   A. 正常工作时额定功率为220V B. 每转2圈电路耗电为1kW•h   C. 正常运行的最大电流为10A D. 电路消耗的电能是2486kW•h 9.(3分)(2014•十堰)如图甲是呼气式酒精测试仪的电路原理图,R1为气敏电阻,它的阻值随酒精气体浓度的变化曲线如图乙,R2为定值电阻,电源电压保持不变.检测时,驾驶员呼出的酒精气体浓度越大,则(  )Aww-2-1-cnjy-com   A. 测试仪中电压表的示数越大 B. 测试仪中电流表的示数越小   C. 电路消耗的总功率越小 D. 电压表与电流表示数的比值越大 16.(2分)(2014•郴州)在如图所示的电路中,闭合开关S后,当滑动变阻器的滑片P向右端b滑动的过程中,正确的是(  )B权所有:教育】   A. 电流表的示数增大,电灯L变亮 B. 电压表的示数增大,电灯L变暗   C. 电流表的示数不变,电灯L变亮 D. 电压表的示数减小,电灯L变暗 11.(3分)(2014•滨州)小明在实验考核时连接了如图所示电路,闭合开关后他看到灯泡L1发光,L2不发光,电压表有示数.关于电路中L1、L2的连接方式和L2不发光的原因,以下判断正确的是(  )B   A. Ll与L2串联,L2被短路   B. L1与L2串联,L2的实际功率比额定功率小得多   C. L1与L2并联,L2与灯座接触不良   D. L1与L2并联,L2的灯丝断了 10.(2014•荆州)如图所示电路,灯泡L1标有“6V 6W”,L2标有“6V 3W”,电流表A1的量程是0~3A,A2的量程为0~0.6A,电压表量程0~15V,在a,b间接入电压可调的直流电源.闭合开关S后,假设电阻不随温度变化,为保证所有电学元件的安全,则允许加在a、b间的电源电压和通过电流表A1的电流不得超过(  )A2-1-c-n-j-y   A. 3.6V 0.9A B. 6V 1.5A C. 12V 3A D. 15V 3.75A 20.(2014年临沂市)右图为一只“6V 1.5W”小灯泡的电流随电压变化的关系图像.若把这样的三只灯泡串联起来,接在12V的电源两端,则此时每只灯泡的电阻及实际功率为 A.24Ω 0.67W B B.20Ω 0.8W C.24Ω 0.96W D.20Ω 0.67W 5.(2014年北京市)图2所示的家用电器中,利用电流热效应工作的是 A 电饭锅 图2 笔记本电脑 电视机 电风扇 A B C D 13.(2分)(2014•南宁)如图是探究电流通过导体产生的热量与什么因素有关的实验装置,将两根阻值不等的电阻丝R1,R2串联后分别放入两个透明容器中,并封闭等量的空气,通电前,A、B两U形管内的液面相平,接通电源一分钟后,通过R1、R2的电流分别为l1、l2,则(  )D   A. l1>l2,A管中的液面较高 B. l1<l2,A管中的液面较低   C. l1=l2,A管中的液面较高 D. l1=l2,A管中的液面较低 图9 A1 A2 V S R1 R2 P 19. (2014年福建省泉州)如图9所示的电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器。闭合开关S后,在滑片P从最左端向右移动到中间位置的过程中,下列说法正确的是 B A.电流表A1和电流表A2的示数都变大 B.电路总功率变大,电压表V的示数不变 C.电路总功率变小,电压表V的示数不变 D.电流表A2和电压表V的示数都保持不变 10、(四川省资阳市2014)如果加在定值电阻两端的电压从8V增加到10V时,通过定值电阻的电流相应变化了0.2A,则该定值电阻所消耗的电功率的变化量是( D ) A.0.4W B.2.8W C.3.2W D.3.6W (第20题图) 20. (温州市2014年)光敏电阻的特点是电阻值随照射光的强度增强而变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置,R1为光敏电阻。有人通过通道而遮蔽照射光线时,电路中 ( C ) A.通过R1的电流变大 B.监控装置两端电压变大 C.总电阻变大 D.R1消耗的功率变大 31.(2分)(2014•成都)将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙,分别串联和并联后,接在电压为2.5V的电源两端,不考虑温度对电阻的影响,下列说法中正确的是( )D   A. 串联时,两灯都能正常发光   B. 串联时,甲灯比乙灯更亮   C. 并联时,通过两灯的电流相等   D. 并联时,甲灯的实际功率比乙灯的实际功率大 17、(2014泰安)将两个定值电阻串联接到电压为U的电源两端,R1消耗的功率为P1,R2消耗的功率为3P1。将这两个定值电阻并联接在电压为U的电源两端时,下列说法中正确的是 B A.R1与R2的电阻之比为3∶1      B.并联时R2消耗的功率为P1 C.并联时通过R1与R2的电流之比为1∶1         D.并联时两电阻消耗的总功率为P1 15、(2014泰安)为测量某电热杯的电功率,小明同学把家中其余用电器均从电源上断开,只将该电热杯接入电路.观察电能表,发现在1min内电能表转盘转动15圈.电能表的部分技术参数如右表所示,该电热杯的电功率是 A A.300W        B.30W        C.150W        D.200W 电压 220V 电流规格 10(20)A 电流频率 50Hz 每千瓦时的转数 3000revs/(kw·h) 18、(2014泰安)实验中绘出了小灯泡的电流与电压关系的U-I图象如图甲所示,则图乙中有关此小灯泡功率P与 U2或P与I2的图象可能正确的是 D 7.(昆明市2014年)当一个电阻的阻值为R时,将它接在电路中通电一段时间,产生的热量为Q。如果要使它产生的热量为2Q,下列办法中可行的是 A A.将电压变为原来的2倍,通电时间变为原来的 B.将电阻变为原来的2倍,通电时间变为原来的 C.将电阻变为原来的,通电时间变为原来的2倍 D.将电压变为原来的,电阻变为原来的2倍 16. (邵阳市2014)电炉丝与导线串联接到电路里,通电后电炉丝热得发红,而与之相连的导线却不怎么热。由焦耳定律可知,造成上述现象的主要原因是 D A.通过电炉丝的电流比导线的电流小得多 B.通过电炉丝的电流比导线的电流大得多 C.电炉丝的电阻比导线的电阻小得多 D.电炉丝的电阻比导线的电阻大得多 15.(2014年兰州市)灯泡L上标有“2.5V”的字样,它的电阻随它两端电压的变化关系如图所示。下列说法中正确的是( B ) 0 2 4 8 R1/Ω U/V 12 10 6 0.5 1 1.5 2 2.5 3 A.灯泡L的额定电流是0.2A B.灯泡L正常发光时的电阻是10Ω C.灯泡L的额定功率是6.25W D.灯丝的电阻随电压的增大而减小 [来源:Z。xx。k.Com]  16.(2014年兰州市)在如图所示的电路中,电源电压恒为9V,电压表的量程为0~15V,电流表的量程为0~0.6A,定值电阻的规格为“30Ω 0.5A”,滑动变阻器的规格为“20Ω 1A”,灯泡L上标有“6V 3W”的字样,假设灯丝的电阻不变。闭合开关,在不损坏电路元件的情况下,下列说法中正确的是( A )2·1·c·n·j·y L P R1 A V R2 A.整个电路消耗的总功率的变化范围是3.375~4.5W B.电压表示数的变化范围是3~6V C.滑动变阻器允许的调节范围是5~20Ω D.电流表示数的变化范围是0.1~0.5A 18.(2014年武汉市)某九年级同学家住5楼。一天,他提着装有30个鸡蛋的塑料袋从1楼走到家里在此过程中,下列估算不合理的是 A.他提鸡蛋的力做的功约为200J B.他提鸡蛋的力做功的功率约为3W C.他爬楼做的功约为6×10³J D.他爬楼做功的功率约为1×10³W 20.(2014年武汉市)如图所示的电路中,电源电压保持不变,R1=10Ω。当开关S1闭合,S2、S3断开时,电压表的示数为U1.R2消耗的功率为P2;当开关S1、S2、S3都闭合时,电压表的示数为U1′,R2消耗的功率为P2′,且电流表A1的示数为0.9A。已知U1∶U1′=1∶6,P2∶P2′=1∶9,下列结论错误的是y-com A.开关S1闭合,S2、S3断开时,电流表A2的示数为0.1A B.开关S1闭合,S2、S3断开时,电路消耗的总功率为0.6W C.开关S1、S2、S3都闭合时,电流表A2的示数为1.1A D.开关S1、S2、S3都闭合时,R1和R2消耗的总功率为5.4W 12.(2分)(2014•威海)如图所示,将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中,在甲图中灯L1的功率为4W,在乙图中灯L1的功率为9W.设灯丝电阻不变.下列说法中不正确的是(  )D2·1·c·n·j·y   A. 甲、乙两图中灯L1两端的电压之比是2:3   B. L1、L2两灯灯丝电阻之比是2:1   C. 甲图中灯L1、L2的功率之比是2:1   D. 甲、乙两图电路消耗的总功率之比是3:2 8.(2分)(2014•威海)在如图所示电路中,电源电压不变,当滑动变阻器的滑片P由中点向右端移动时,下列说法正确的是(  )A-1-c-n-j-y   A. 电流表的示数变小 B. 电压表的示数变小   C. 灯泡消耗的功率变大 D. 电路消耗的总功率减小 15.(2分)(2014•泰安)为测量某电热杯的电功率,小明同学把家中其余用电器均从电源上断开,只将该电热杯接入电路,观察电能表,发现在1min内电能表转盘转动15圈.电能表的部分技术参数如表,该电热杯的电功率是(  )A 电压 220V 电流规格 10(20)A 电流频率 50Hz 每千瓦时的转数[来源:世纪教育网] 3000revs/(kW•h)   A. 300W B. 30W C. 150W D. 200W 17.(2分)(2014•泰安)将两个定值电阻串连接到电压为U的电源两端,R1消耗的功率为P1,R2消耗的功率为3P1.将这两个定值电阻并联接在电压为U的电源两端时,下列说法中正确的是(  )B   A. R1与R2的电阻之比为3:1   B. 并联时R2消耗的功率为P1   C. 并联时通过R1与R2的电流之比为1:1   D. 并联时两电阻消耗的总功率为P1 18.(2分)(2014•泰安)实验中绘出了小灯泡的电流与电压关系的U﹣I图象如图,则下列图中有关此小灯泡功率P与U2或P与I2的图象可能正确的是(  )D   A. B. C. D. (2014武汉)20.如图所示的电路中,电源电压保持不变,R1=10Ω。当开关S1闭合,S2、S3断开时,电压表的示数为U1.R2消耗的功率为P2;当开关S1、S2、S3都闭合时,电压表的示数为U1′,R2消耗的功率为P2′,且电流表A1的示数为0.9A。已知U1∶U1′=1∶6,P2∶P2′=1∶9,下列结论错误的是y-com A.开关S1闭合,S2、S3断开时,电流表A2的示数为0.1A B.开关S1闭合,S2、S3断开时,电路消耗的总功率为0.6W C.开关S1、S2、S3都闭合时,电流表A2的示数为1.1A D.开关S1、S2、S3都闭合时,R1和R2消耗的总功率为5.4W 12.(2分)(2014•株洲)利用如图所示电路可定性研究电热与电流、电阻和通电时间的关系,图中三个电阻的材料和质量相同,且R1=R3=5Ω,R2=10Ω,三个电子温度计分别与之相连(图中未画出),并能测量它们的温度.闭合开关后,每隔一定时间记录各电阻的温度,通过比较温度的变化来间接反映电阻产生电热的多少.下列有关分析与推断错误的是( )D   A. 分析任意一个电阻的温度变化,可知电热与通电时间有关   B. 分析比较R1和R2的温度及变化,可知电热与电阻有关   C. 分析比较R1和R3的温度及变化,可知电热与电流有关   D. 分析比较R2和R3的温度及变化,可知电热与电流和电阻有关 27.(黄冈市2014)小宇学习了电路知识后,想利用发光二极管设计一个带有指示灯开关的照明电路,晚间关闭照明灯后,利用二极管发出的光指示开关所在的位置。他共设计了四个电路,如图所示,其中L为节能灯,规格为“220V 15W”、D为发光二极管,规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻。图中能够满足要求的电路:B     A. B. C. D. 15.(2分)(2014•泰安)为测量某电热杯的电功率,小明同学把家中其余用电器均从电源上断开,只将该电热杯接入电路,观察电能表,发现在1min内电能表转盘转动15圈.电能表的部分技术参数如表,该电热杯的电功率是(  )A 电压 220V 电流规格 10(20)A 电流频率 50Hz 每千瓦时的转数] 3000revs/(kW•h)   A. 300W B. 30W C. 150W D. 200W 17.(2分)(2014•泰安)将两个定值电阻串连接到电压为U的电源两端,R1消耗的功率为P1,R2消耗的功率为3P1.将这两个定值电阻并联接在电压为U的电源两端时,下列说法中正确的是(  )B   A. R1与R2的电阻之比为3:1   B. 并联时R2消耗的功率为P1   C. 并联时通过R1与R2的电流之比为1:1   D. 并联时两电阻消耗的总功率为P1 18.(2分)(2014•泰安)实验中绘出了小灯泡的电流与电压关系的U﹣I图象如图,则下列图中有关此小灯泡功率P与U2或P与I2的图象可能正确的是(  )D   A. B. C. D. 10、(山西省2014年)如图.电源电压18V保持不变。电流表址程0-0.6A,,电压表量程0一1.5v,小灯泡上标有“6v 3w”字样,要求开关闭合后两个电表的示数均不超过所选量程,且灯泡两端电压不允超过额定电压(灯丝电阻不变).则下列说法正确的是(D ) A.滑动变阻器的滑片向左移动时.电流表和电压表示数变大 B.当电流表示数为0.4A时。电压表示数为I2V C.该电路的最大功率为10.8W D.滑动变阻器允许调节的范围是24一60Ω. 1.(德阳市2014年)下列家用电器正常工作20min消耗电能最多的是( ) A A.电饭煲 B.电热毯 C.电视机 D.电风扇 7.(德阳市2014年)如右下图所示的电路,闭合开关S后发现L1正常发光,L2只能微弱发光,以下对于这一现象产生原因的分析中,合理的是( D ) A.灯泡L2发生了断路 B.灯泡L2发生了短路 C.由于灯泡L2的电阻较大,其实际功率较小 D.由于灯泡L2的电阻较小,其实际功率较小 图6 10.(雅安市二O一四年)如图6所示,电源电压不变,当开关S闭合,滑动变阻器的滑片P由中点滑向最右端,以下分析正确的是 B A.示数变大 B.电路的总电阻变大 C.电路的总功率变大 D.A1表示数与A2示数之差变大 12.(雅安市二O一四年)如图8所示电路,电源电压不变,R是定值电阻.将一个“6V 2W”的小灯泡接在a、b两点间,小灯泡恰能正常发光;若换一个“6V 3W”的小灯泡接在a、b两点间,则这个小灯泡 A 图8 A. 比正常发光时暗些 B. 比正常发光时亮些 C. 恰能正常发光 D. 灯丝将会被烧坏 5、(浙江省杭州市2014年)加在某电动机上的电压是U,电动机消耗的电功率为P,电动机线圈的电阻为r,则电动机线圈上消耗的电热功率为 C A.P      B.     C.     D. 11、(浙江省丽水市2014年)如图所示电路,电源电压恒为6伏,L1标有“6V 7.2W”,L2标有“6V 3.6W”,忽略温度对灯丝电阻的影响,下列说法正确的是( B  )   A. 仅闭合S1、S3,L1不亮,L2亮   B. 仅闭合S2、S3,电流表读数为0.6安   C. 仅闭合S1、S2,电路总电阻为15欧 图1   D. 仅闭合S3,电路消耗的总功率为10.8瓦 1.图1是英国著名的发明家瓦特,他开辟了人类利用能源、标志着工业革命开始的新时代。后人为了纪念这位伟大的发明家,把下列哪个物理量的单位定为“瓦特”: A.电压 B.电流 C.电阻 D.电功率 15.(2014年广西省玉林市)如图8所示的电路中,电源电压为20V,定值电阻R为20,滑动变阻器标有“30Ω1A”字样,电压表选用的量程是0~15V,在该电路正常使用的情况下,则 (B) A.电路消耗的最大功率为20W B.电路消耗的最小功率为8W C.电压表的最小示数为5V D.滑动变阻器接入电路的最小阻值为10Ω 6.(4分)(2014•孝感)现有R1、R2两个电阻,它们的U﹣I关系图象分别如图甲、图乙所示.将这两个电阻串联后接入电压为6V的电源两端,下列说法正确的是( A )   A. 该电路中电阻R1的阻值是电阻R2阻值的2倍   B. 通过电阻R1的电流是通过电阻R2电流的2倍   C. 电阻R1两端的电压与电阻R2两端的电压相等   D. 电阻R1与电阻R2的电功率相等 3.(3分)(2014•常德)下列四种电器中,利用电流热效应工作的是(  )D   A. 洗衣机 B. 电脑 C. 电风扇 D. 电饭锅 12.(2分)(2014•扬州)如图,电源电压恒为4.5V,灯泡L标有“3V 0.9A”字样,在不损害电路元件的情况下,下列判断正确的是( )D   A. 该电路的最大功率是1.35W   B. 滑动变阻器的阻值可以调到零   C. 滑片向左移动时,电压表示数变大   D. 滑片向右移动时,灯泡消耗的功率变小 15、(达州市2014年)分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡,经实验测得其I-U特性曲线如右图所示。现将甲、乙两灯并联在电路中,当两只灯泡的总电流为1A时,两只灯泡消耗的总功率是( A ) A、3W B、4W C、4.5 W D、6 W 18、(达州市2014年)如图所示,电源电压恒为8V,电压表量程为0~3V,滑动变阻器的规格为“20  Ω 1A”,灯泡标有“6V 3W”字样。若闭合开关,两电表示数均不超过所选量程,灯泡两端的电压不超过额定值,不考虑灯丝电阻变化,则下列说法正确的是( C ) A、电流表的量程应选0~3A B、电压表示数的变化范围0~3V C、滑动变阻器的阻值变化范围4Ω~7.2Ω D、滑动变阻器的的最大功率为1W 27(哈尔滨市2014年).如图所示的电路中,S1闭合S2断开时,甲、乙是电流表,I甲:I乙=1:3,此时电路的总功率为P1;当S1、S2都闭合时,甲、乙是电压表,此时电路的总功率为P2,则下列说法正确的是( D ) A.电阻大小之比R1:R2=2:1 B.当S1闭合S2断开时,通过R1和R2电流之比为I1:I2=1:2 C.Sl、S2闭合时,甲乙电压表示数之比U甲:U乙=3:1 D.总功率之比P1:P2=9:2 6、(2014年广东省)题6图中“+”“-”分别表示电表的正负接线柱,可以测量R消耗的电功率的电路图是( B ) 二、填空题 15.(2分)(2014•遂宁)某定值电阻R两端的电压由3Ⅴ增大到5Ⅴ时,通过它的电流变化了0.2A,则该定值电阻的阻值为 10 Ω,R消耗的功率变化了 1.6 W. 16.(2分)(2014•南充)一根阻值为50Ω的电阻丝,两端加上100V的电压时,通电1min所产生的热量为 1.2×104 J,电阻丝消耗的电功率为 200 W. 16.(3分)(2014•遂宁)王梅发现她家新买的白炽灯用过一段时间后,在相同电压下发光时要暗一些,从物理学的角度看是因为灯发光时,温度升高,灯丝发生了 升华 现象(填物态变化的名称),使灯丝变细,导致灯丝电阻变 大 ,消耗的实际功率变 小 的缘故. (2014连云港)17.(4分)某会议室里安装了100只相同的LED节能灯,这些灯全部正常发光2h,且无其他用电器工作,电能表的示数由变为.已知每只灯的额定电压为220V,则通过每只灯泡的电流为 0.05 A;实验表明,一只这样的节能灯与一只60W的白炽灯正常发光是亮度相等.与使用60W的白炽灯相比,100只这样的节能灯正常发光2h可节能 4 kW•h. 15.(4分)(2014•赤峰)如图所示,是小琪同学家电能表,表盘示数是上月末电能表读数,若本月使用电费55元(0.4元/kW•h),则本月抄表时示数为 169.1 kW•h.从电能表上看出,小琪家接入用电器的电功率最多允许达到 4400 W.y-com 18.(4分)(2014•聊城)某宾馆的热水器为“快热式电热水器”,为了方便客人使用,工作人员在墙上贴出的使用方法如图1所示.该热水器的铭牌如表所示. 电源 220v﹣50Hz 额定功率 8500W 额定电流 39A 进水压力 ≥0.05MPa 额定压力 0.6MPa 防水等级 IPX4 防触电等级 1类 出厂编号 见标签 净重 52kg (1)图2中的字母A、B、C、D、E分别代表热水器的开关或按键,请你按工作人员的提示,选择合理的开关或按键,写出使用该热水器洗浴的操作顺序为 DACEAD (用A、B、C、D、E字母表示). (2)某人使用该热水器洗浴,热水器正常工作,开始于结束洗浴的示数如图2所示.他洗浴过程中消耗的电能是 0.85 kW•h.y-com (3)如果家庭添置这种“快热式热水器”,一定要注意铭牌中的 额定电流 .这种热水器 需要 (填“需要”或“不需要”)带有漏电保护器的开关.  njy*22.(2分)(2014•巴中)如图所示,是小明家的电能表以及该表某月初、月末的两次读数,由图可知,他家在该月消耗的电能为 90 kW•h,他家现已接入用电器的总功率为2000W,则还可连接“220V,60W”的白炽灯 3 盏 19.(4分)(2014•巴中)两电阻R1=6Ω,R2=9Ω,当它们串联接在电源电压为3V的电路两端,通过它们的电流I= 0.2 A,加在R1、R2两端的电压之比U1:U2= 2:3 ;当R1、R2并联接在原电路中,通过R1、R2的电流之比I1:I2= 3:2 ,通过R1、R2的发热之比Q1:Q2= 3:2 .2·1·c·n·j·y 23.(2分)(2014•凉山州)一个标有“6V3W”的灯泡接在9V的电源上,要使它正常发光,还应串联一个阻值为 6 Ω的电阻,此电路工作2分钟一共消耗 540 J的电能. 18.(4分)(2014•眉山)若将分别标有“3V 3W”、“6V 3W”字样的两灯串联接入电路时,在长时间工作过程中,允许加在它们两端的最高电压是 7.5 V,标有“3V 3W”字样的灯实际消耗的电功率是 0.75 W.(灯丝电阻值不变)世纪教育(2014新疆15.(2分)小雷家电能表上月底的示数为,本月底的示数如图所示,她家本月消耗电能为 70 kW•h.该电能表的转盘转过1500转时,消耗的电能为 0.2 kW•h. 11.(2分)(2014•贵阳)如图所示电路,电源电压保持不变,滑动变阻器R2的最大阻值是20Ω.移动滑片至变阻器的最右端时,闭合开关,电压表示数为2V,R2消耗的电功率为P2;移动滑片将其置于某位置时,电压表示数为3V,R2消耗的电功率为P2′.若P2:P2′=8:9,则电源电压为 6 V. (2014桂林)20.如图11所示,电阻R与小灯泡连接在电路中,当闭合开关S1、S2时,电阻R被 ,此时灯泡的电功率为9W。S1闭合S2断开时,灯泡的电功率为1W(不考虑灯泡的电阻随温度而发生变化),则此时电阻R消耗的电功率为 W。短路;2. .(2分)(2014•齐齐哈尔)如图是探究电流通过导体时产生热量与 电流 的关系,当通过R1的电流是2A时,10s内电流通过R1产生的热量是 200 J. 27.(2分)(2014•齐齐哈尔)用如图甲所示电路进行实验探究,小灯泡L标有“6V 3W”字样,小灯泡的I﹣U关系如图乙所示,R为10Ω的定值电阻,当小灯泡电功率为0.3W时,定值电阻R消耗的功率是 0.1 W,电流表的示数为 0.4 A. 24.(2分)(2014•永州)标有“220V100W”和“220V60W”的甲、乙两盏白炽灯,灯丝较粗的是 甲 灯,当它们并联在家庭电路中时,较亮的是 甲 灯.(选填“甲”或“乙”) 13.(4分)(2014•遵义)如图所示的电路中,电源电压保持不变R1=15Ω,闭合S1、S2,断开S3时,电流表示数为0.4A,则此时R1两端的电压为 6 V.当S1、S2、S3都闭合时,R1的电功率为P1;闭合S1,S3,断开S2时,R1的电功率变为P1的,则R2的电阻为 5 Ω.2·1·c·n·j·y 12.(4分)(2014•遵义)一台电炉通电后电炉丝热的发红,与电炉丝连接的导线却不怎么热,这台电炉的额定电压为220V,额定功率为1100W,与电炉丝连接的导线的电阻为0.1Ω,电炉正常工作10min,通过导线的电流为 5 A,导线上产生的热量是 1500 J. 14.(2分)(2014•广西)如图的电能表应该在 220 V的电路中使用:图中电能表的示数为 2014.6 kW•h. 甲 乙 图12 28.(2014年北京市)小岩利用电压表和电流表测量小灯泡的电功率。实验过程中,与小灯泡并联的电压表的示数如图12甲所示,与小灯泡串联的电流表的示数如图12乙所示,则电压表的示数为 V,电流表的示数为 A,此时所测量的小灯泡的电功率为 W。 2 0.3 0.6 18.(2分)(2014•丹东)如图所示,将R1和R2串联后接在6V的电源上,R1的阻值为10Ω,R2的阻值为20Ω,闭合开关,R1和R2两端电压之比为 1:2 ,通电1min,电阻R1产生的热量为 24 J. 19.(3分)(2014•丹东)小明家电能表如图所示,他家同时使用的用电器总功率不能超过 2200 W.将某用电器单独接在该表上工作10min,电能表上的转盘转过300转.该用电器在上述时间内消耗的电能为 3.6×105 J,它的电功率是 600 W. 16. (2014年苏州市)夏天常用的电热驱蚊器是利用电流的            效应工作的.其发热元件正常工作时的电阻为8800Ω,接在家庭照明电路中正常工作100s产生的热量是         J. 热 550 11.(2分)(2014•广安)一天,小红看她家电能表的表盘如图所示,此时电能表的读数是 314.5 kW•h;该电能表的表盘每转300转,说明小红家的用电器消耗了 0.5 kW•h的电能. 18、(山东省烟台市2014) 两定值电阻甲、乙中的电流与电压关系如图所示,现将甲和乙并联后接在电压为6V的电源两端,则通过甲、乙两电阻的电流之比为         ,甲、乙两电阻两端电压之比为         ,甲、乙两电阻消耗的功率之比为         .  2:1  1:1   2:1 17.(2分)(2014•无锡)小明4月底观察到自己家里的电能表如图所示,当地5月底再观察时,发现电能表示数为,则他家5月份消耗的电能为 150 kW•h,小明通过查阅资料了解到,电能表上的电流规格“10(40)A”中“10A”表示基本电流,它是确定电能表有关特
