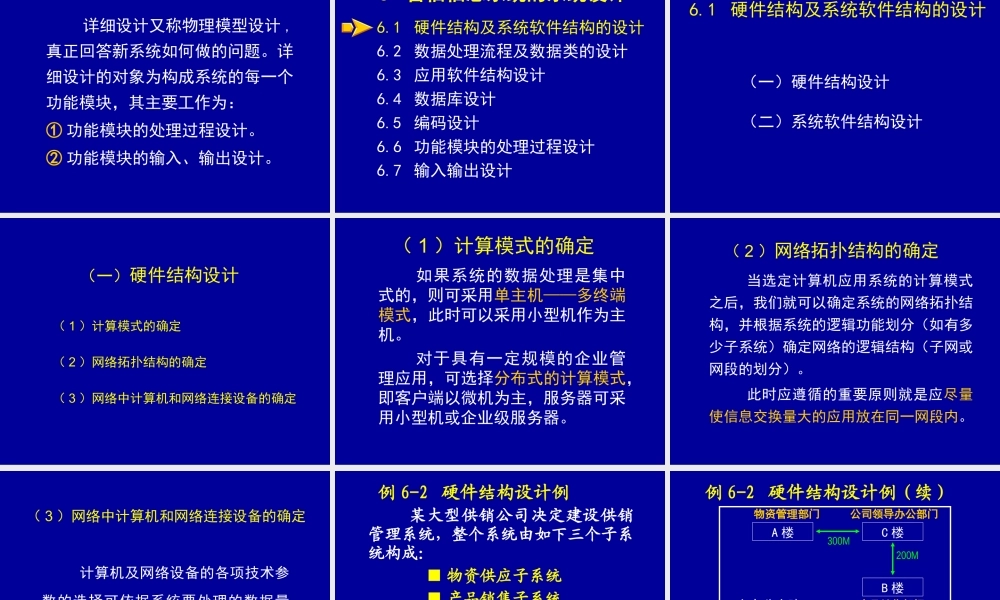

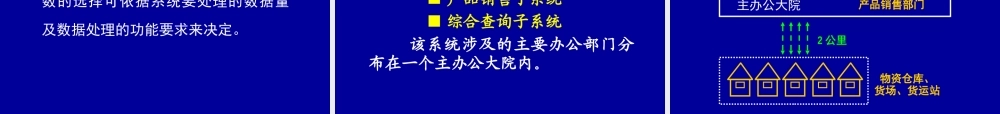

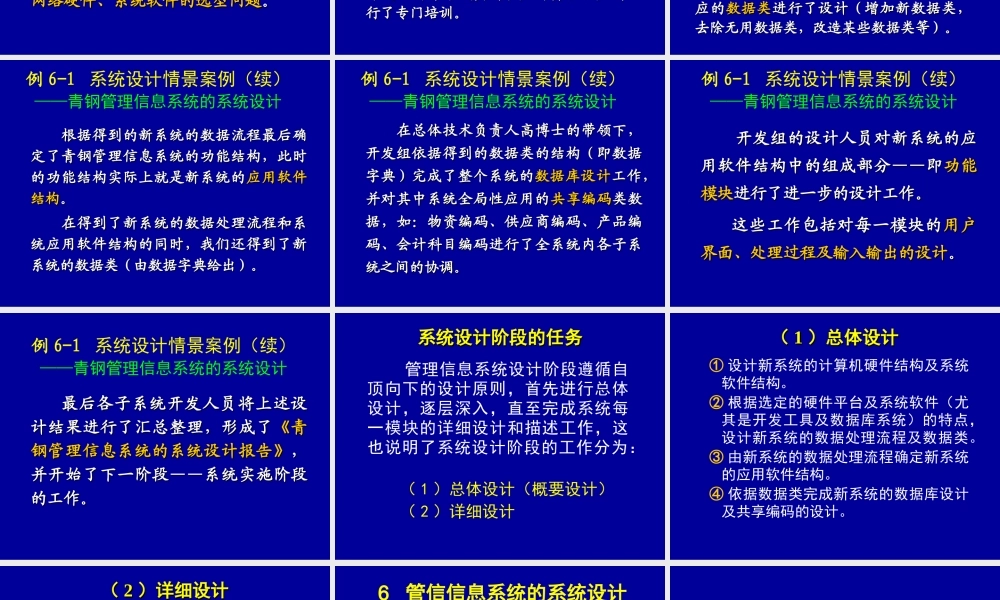

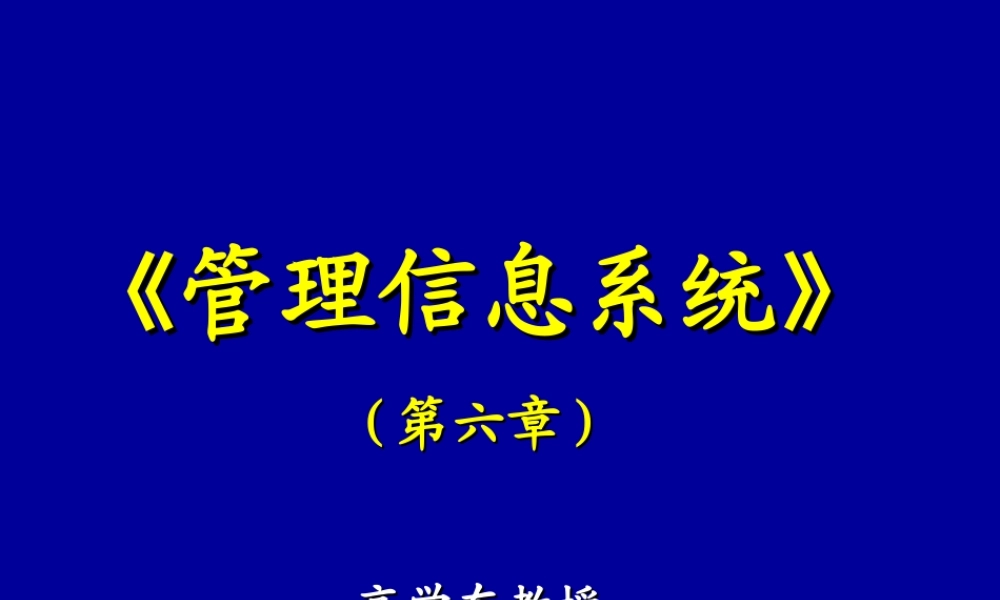

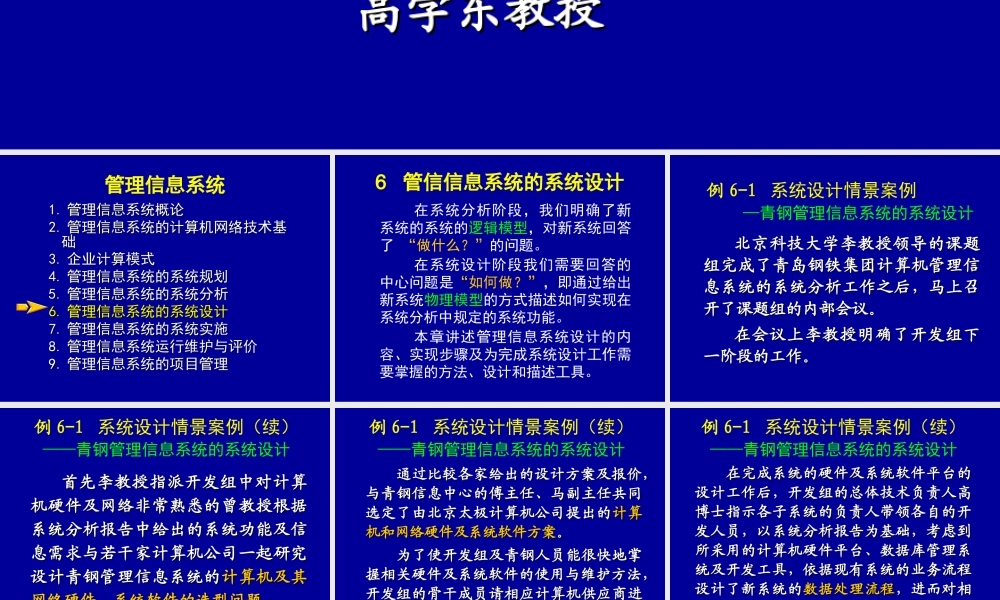

管理信息系统(第六章)高学东教授,管理信息系统,1.管理信息系统概论2.管理信息系统的计算机网络技术基础3.企业计算模式4.管理信息系统的系统规划5.管理信息系统的系统分析6.管理信息系统的系统设计7.管理信息系统的系统实施8.管理信息系统运行维护与评价9.管理信息系统的项目管理,6 管信信息系统的系统设计,在系统分析阶段，我们明确了新系统的系统的逻辑模型，对新系统回答了“做什么？”的问题。在系统设计阶段我们需要回答的中心问题是“如何做？”，即通过给出新系统物理模型的方式描述如何实现在系统分析中规定的系统功能。本章讲述管理信息系统设计的内容、实现步骤及为完成系统设计工作需要掌握的方法、设计和描述工具。,例6-1 系统设计情景案例 青钢管理信息系统的系统设计,北京科技大学李教授领导的课题组完成了青岛钢铁集团计算机管理信息系统的系统分析工作之后，马上召开了课题组的内部会议。在会议上李教授明确了开发组下一阶段的工作。,例6-1 系统设计情景案例（续）青钢管理信息系统的系统设计,首先李教授指派开发组中对计算机硬件及网络非常熟悉的曾教授根据系统分析报告中给出的系统功能及信息需求与若干家计算机公司一起研究设计青钢管理信息系统的计算机及其网络硬件、系统软件的选型问题。,通过比较各家给出的设计方案及报价，与青钢信息中心的傅主任、马副主任共同选定了由北京太极计算机公司提出的计算机和网络硬件及系统软件方案。为了使开发组及青钢人员能很快地掌握相关硬件及系统软件的使用与维护方法，开发组的骨干成员请相应计算机供应商进行了专门培训。,例6-1 系统设计情景案例（续）青钢管理信息系统的系统设计,在完成系统的硬件及系统软件平台的设计工作后，开发组的总体技术负责人高博士指示各子系统的负责人带领各自的开发人员，以系统分析报告为基础，考虑到所采用的计算机硬件平台、数据库管理系统及开发工具，依据现有系统的业务流程设计了新系统的数据处理流程，进而对相应的数据类进行了设计（增加新数据类，去除无用数据类，改造某些数据类等）。,例6-1 系统设计情景案例（续）青钢管理信息系统的系统设计,根据得到的新系统的数据流程最后确定了青钢管理信息系统的功能结构，此时的功能结构实际上就是新系统的应用软件结构。在得到了新系统的数据处理流程和系统应用软件结构的同时，我们还得到了新系统的数据类（由数据字典给出）。,例6-1 系统设计情景案例（续）青钢管理信息系统的系统设计,在总体技术负责人高博士的带领下，开发组依据得到的数据类的结构（即数据字典）完成了整个系统的数据库设计工作，并对其中系统全局性应用的共享编码类数据，如：物资编码、供应商编码、产品编码、会计科目编码进行了全系统内各子系统之间的协调。,例6-1 系统设计情景案例（续）青钢管理信息系统的系统设计,开发组的设计人员对新系统的应用软件结构中的组成部分即功能模块进行了进一步的设计工作。这些工作包括对每一模块的用户界面、处理过程及输入输出的设计。,例6-1 系统设计情景案例（续）青钢管理信息系统的系统设计,最后各子系统开发人员将上述设计结果进行了汇总整理，形成了青钢管理信息系统的系统设计报告，并开始了下一阶段系统实施阶段的工作。,例6-1 系统设计情景案例（续）青钢管理信息系统的系统设计,系统设计阶段的任务,管理信息系统设计阶段遵循自顶向下的设计原则，首先进行总体设计，逐层深入，直至完成系统每一模块的详细设计和描述工作，这也说明了系统设计阶段的工作分为：（1）总体设计（概要设计）（2）详细设计,（1）总体设计,设计新系统的计算机硬件结构及系统软件结构。根据选定的硬件平台及系统软件（尤其是开发工具及数据库系统）的特点，设计新系统的数据处理流程及数据类。由新系统的数据处理流程确定新系统的应用软件结构。依据数据类完成新系统的数据库设计及共享编码的设计。,（2）详细设计,详细设计又称物理模型设计,真正回答新系统如何做的问题。详细设计的对象为构成系统的每一个功能模块，其主要工作为：功能模块的处理过程设计。功能模块的输入、输出设计。,6 管信信息系统的系统设计,6.1 硬件结构及系统软件结构的设计6.2 数据处理流程及数据类的设计6.3 应用软件结构设计6.4 数据库设计6.5 编码设计6.6 功能模块的处理过程设计6.7 输入输出设计,6.1 硬件结构及系统软件结构的设计,（一）硬件结构设计（二）系统软件结构设计,（一）硬件结构设计,（1）计算模式的确定（2）网络拓扑结构的确定（3）网络中计算机和网络连接设备的确定,（1）计算模式的确定,如果系统的数据处理是集中式的，则可采用单主机多终端模式，此时可以采用小型机作为主机。对于具有一定规模的企业管理应用，可选择分布式的计算模式，即客户端以微机为主，服务器可采用小型机或企业级服务器。,（2）网络拓扑结构的确定,当选定计算机应用系统的计算模式之后，我们就可以确定系统的网络拓扑结构，并根据系统的逻辑功能划分（如有多少子系统）确定网络的逻辑结构（子网或网段的划分）。此时应遵循的重要原则就是应尽量使信息交换量大的应用放在同一网段内。,（3）网络中计算机和网络连接设备的确定,计算机及网络设备的各项技术参数的选择可依据系统要处理的数据量及数据处理的功能要求来决定。,例6-2 硬件结构设计例,某大型供销公司决定建设供销管理系统，整个系统由如下三个子系统构成：物资供应子系统 产品销售子系统 综合查询子系统 该系统涉及的主要办公部门分布在一个主办公大院内。,200M,例6-2 硬件结构设计例（续）,A楼,C楼,B楼,主办公大院,物资管理部门,产品销售部门,公司领导办公部门,300M,2公里,例6-2 硬件结构设计例（续）设计结果,计算模式的确定：办公大院内计算机应用系统的计算模式采用B/S模式。网络拓扑结构的确定：在办公大院内建立连接A、B、C三楼的主干光纤网。网络拓扑结构的确定：从主干光纤网在A、B、C三楼分别接出三个星型网络用于建立物资子系统、产品销售子系统及综合信息查询子系统。特殊情况考虑：物资仓库、产品货场及货运站，通过电话拨号的方式接入办公大院内的系统。考虑到拨号接入的速度较低，该部分的应用采用C/S计算模式。,例6-2 硬件结构设计例（续）系统硬件结构图,PSTN,（二）系统软件结构设计,系统软件结构的设计工作，实际上是对确定的硬件结构中的每台计算机指定相应的计算机系统软件，包括：（1）操作系统的选择（2）数据库管理系统的选择（3）应用服务器系统及开发工具 软件的选择,（1）操作系统的选择,服务器上的操作系统 服务器上操作系统一般选择多用户网络操作系统，如Unix、Linux、Windows 2000/2003 Server等。Unix的特点是稳定性及可靠性非常高，经常用于关键系统（如电信、银行）及关键服务（如数据库服务器），通常采用命令行进行操作。,（1）操作系统的选择（续）,服务器上的操作系统 Windows 2000/2003 Server安装、维护方便，具有很强的软硬件兼容能力，成本也比较低廉，在很多企业中有广泛的应用。Linux的特点价格低廉、系统稳定性与可靠性较高，在企业中的应用范围正在逐步扩大。,（1）操作系统的选择（续）,客户机上的操作系统 客户机上的操作系统一般是采用易于操作的图形界面的操作系统，现在多数选择Windows系列，如Windows XP等。,（2）数据库管理系统的选择,管理信息系统中，数据库服务器是必不可少的网络组成部分。因此，数据库管理系统软件的选择对管理信息系统的建设有着举足轻重的影响。目前市场上流行的数据库管理系统有Oracle、SQL Server、DB2等。,（2）数据库管理系统的选择（续）,SQL Server在中小型系统中应用较多，价格也比较低廉；Oracle、DB2一般在大型系统中采用，价格也比较昂贵。在数据库选择方面，另一个要注意的因素是数据库软件的行业占有率，这样有利于相互的数据交换。,（3）应用服务器系统及 开发工具软件的选择,应用服务器软件及系统开发工具的选择首先依据的是管理信息系统应用的计算模式。,（3）应用服务器系统及 开发工具软件的选择（续）,B/S计算模式 如果网络操作系统选择的是Windows 2000/2003 Server，B/S开发技术可选择ASP或ASP.NET,可选择微软公司的Internet Information Server（IIS）作为建立支持Web应用的应用服务器软件。,（3）应用服务器系统及 开发工具软件的选择（续）,B/S计算模式 如果选择了J2EE作为B/S的开发技术，那么应用服务器可以选择IBM公司的WebSphere或BEA公司的WebLogic，另外也可以选择免费的Jboss或Tomcat。,（3）应用服务器系统及 开发工具软件的选择（续）,C/S计算模式 用于C/S模式应用开发的系统工具软件用得较多的为Visual Basic、Delphi、Power Builder。,例6-3 系统软件结构设计案例,Windows XPIE 5.0,Route,Switch,Windows 2000 ServerOracle8.0 IIS5.0,A楼,Route,Switch,B楼,PSTN,Windows XPIE 5.0,Windows 2000 ServerOracle8.0 IIS5.0,例6-3 系统软件结构设计案例,例6-2中某供销公司计算机管理系统的系统软件配置方案为：(1)A、B两楼内的四台服务器均采用Windows 2000 Server网络操作系统。(2)A、B两楼内的两台数据库服务器均采用Oracle8.0作为数据库服务器软件。(3)A、B两楼内的两台应用服务器均采用IIS5.0作为Web应用服务器软件。,例6-3 系统软件结构设计案例,(4)主办公大院内的客户端应用采用BS模式工作，客户端操作系统采用Windows XP，浏览器采用IE5.0，应用开发工具采用ASP和Delphi5.0。(5)物资仓库、产品货场、货运站的客户端采用C/S模式工作，这样可以减少网络上的数据传输量，操作系统采用Windows XP,应用开发及运行环境采用Power Builder6.0。,Hub,C楼,例6-3 系统软件结构设计案例,Windows XPIE 5.0,Route,Switch,Windows 2000 ServerOracle8.0 IIS5.0,A楼,Route,Switch,B楼,物资仓库、货场货送站,Modem,Modem,PSTN,
