华大半导体181页PPT基础知识培训——常用半导体器件讲解.ppt

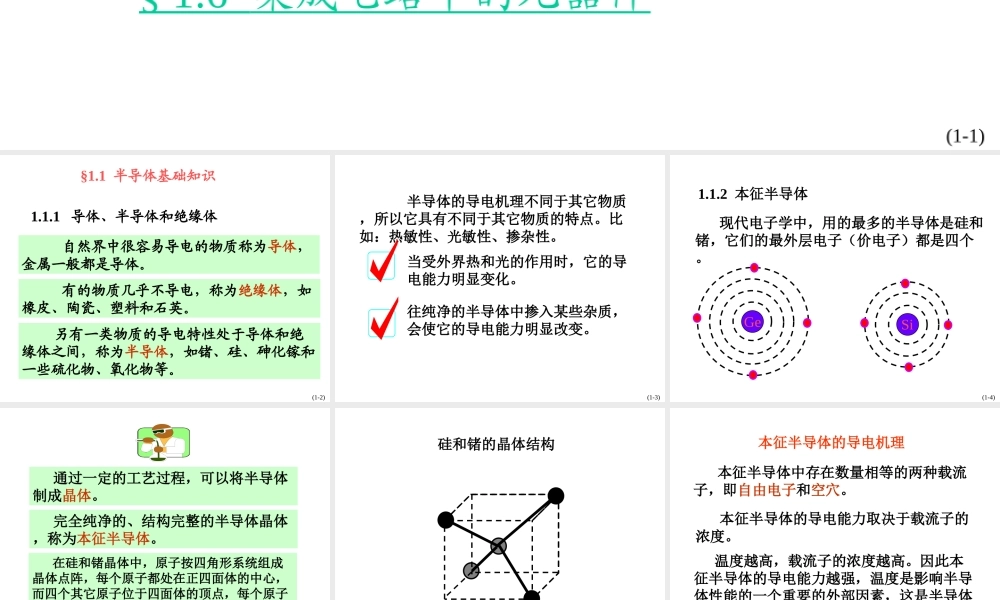

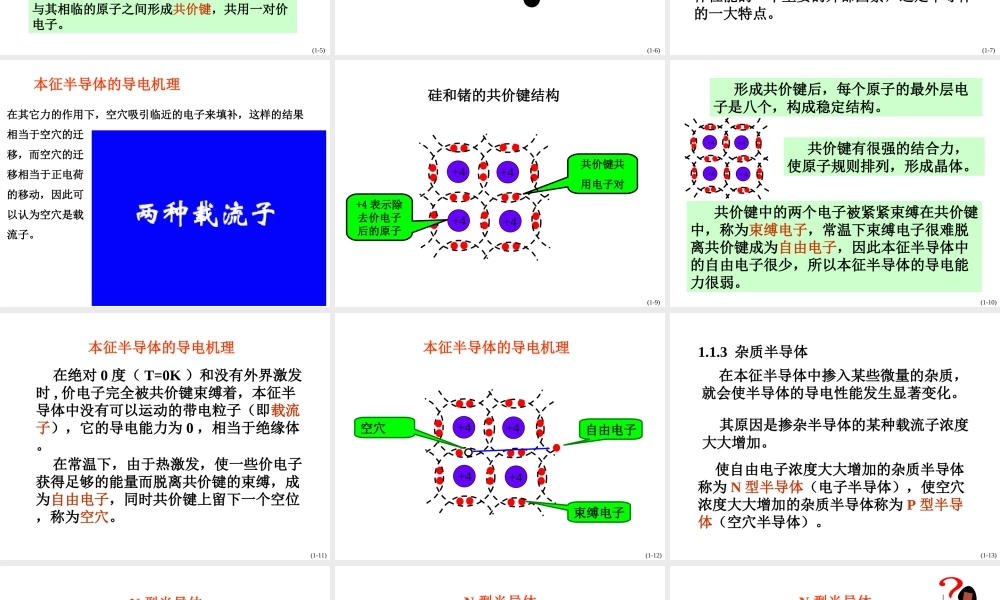

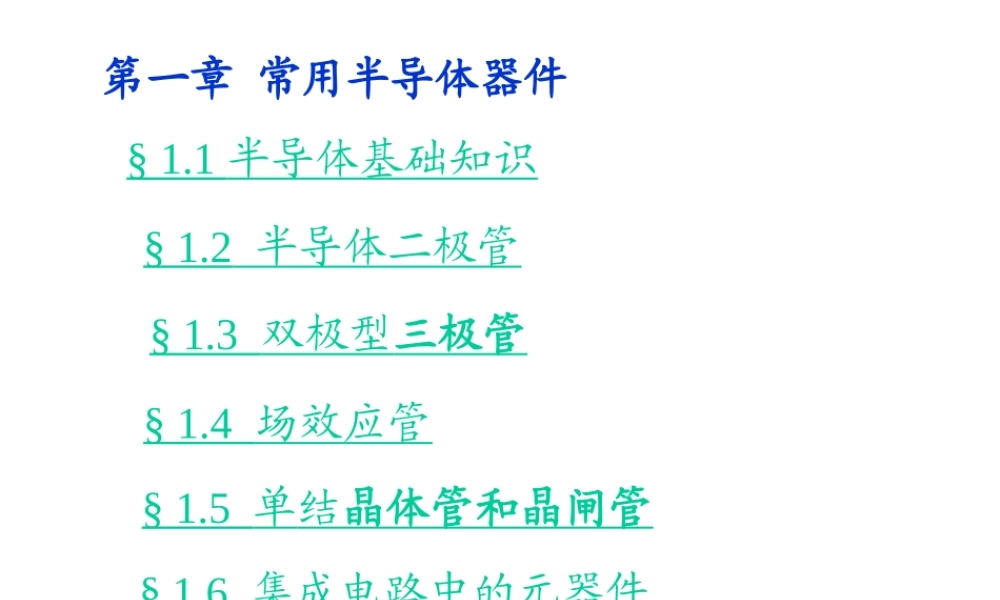

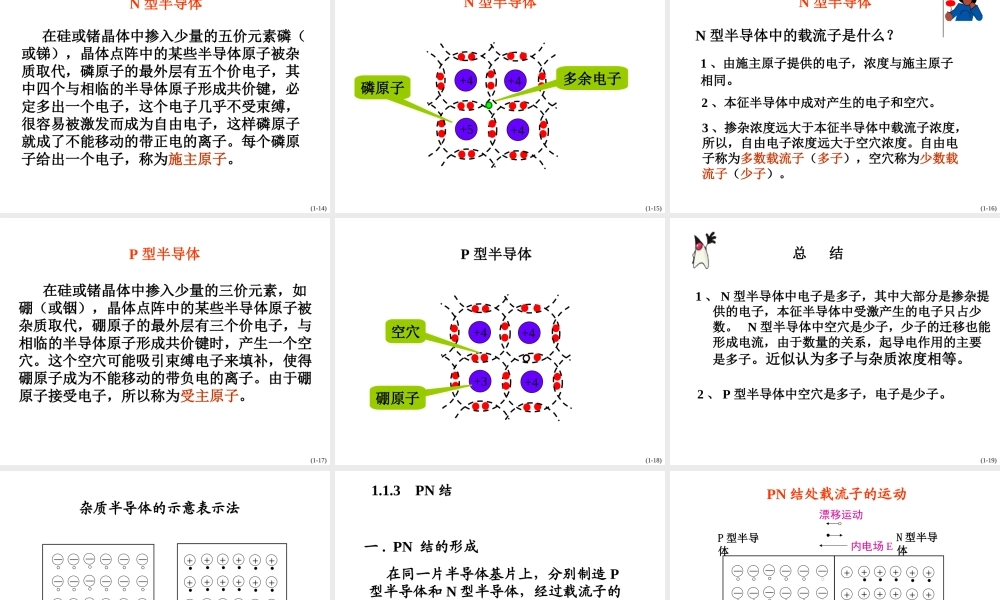

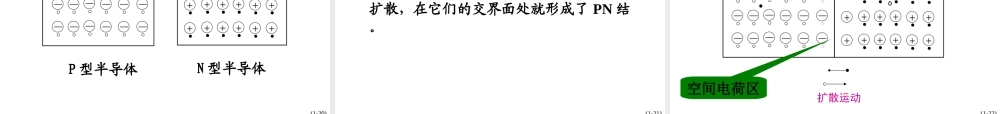

(1-1),1.1 半导体基础知识,1.2 半导体二极管,1.3 双极型三极管,1.5 单结晶体管和晶闸管,1.4 场效应管,第一章 常用半导体器件,1.6 集成电路中的元器件,(1-2),1.1.1 导体、半导体和绝缘体,自然界中很容易导电的物质称为导体，金属一般都是导体。,有的物质几乎不导电，称为绝缘体，如橡皮、陶瓷、塑料和石英。,另有一类物质的导电特性处于导体和绝缘体之间，称为半导体，如锗、硅、砷化镓和一些硫化物、氧化物等。,1.1 半导体基础知识,(1-3),半导体的导电机理不同于其它物质，所以它具有不同于其它物质的特点。比如：热敏性、光敏性、掺杂性。,当受外界热和光的作用时，它的导电能力明显变化。,往纯净的半导体中掺入某些杂质，会使它的导电能力明显改变。,(1-4),1.1.2 本征半导体,现代电子学中，用的最多的半导体是硅和锗，它们的最外层电子（价电子）都是四个。,(1-5),通过一定的工艺过程，可以将半导体制成晶体。,完全纯净的、结构完整的半导体晶体，称为本征半导体。,在硅和锗晶体中，原子按四角形系统组成晶体点阵，每个原子都处在正四面体的中心，而四个其它原子位于四面体的顶点，每个原子与其相临的原子之间形成共价键，共用一对价电子。,(1-6),硅和锗的晶体结构,(1-7),本征半导体的导电机理,本征半导体中存在数量相等的两种载流子，即自由电子和空穴。,温度越高，载流子的浓度越高。因此本征半导体的导电能力越强，温度是影响半导体性能的一个重要的外部因素，这是半导体的一大特点。,本征半导体的导电能力取决于载流子的浓度。,(1-8),在其它力的作用下，空穴吸引临近的电子来填补，这样的结果相当于空穴的迁移，而空穴的迁移相当于正电荷的移动，因此可以认为空穴是载流子。,本征半导体的导电机理,(1-9),硅和锗的共价键结构,共价键共用电子对,+4表示除去价电子后的原子,(1-10),共价键中的两个电子被紧紧束缚在共价键中，称为束缚电子，常温下束缚电子很难脱离共价键成为自由电子，因此本征半导体中的自由电子很少，所以本征半导体的导电能力很弱。,形成共价键后，每个原子的最外层电子是八个，构成稳定结构。,共价键有很强的结合力，使原子规则排列，形成晶体。,(1-11),本征半导体的导电机理,在绝对0度（T=0K）和没有外界激发时,价电子完全被共价键束缚着，本征半导体中没有可以运动的带电粒子（即载流子），它的导电能力为0，相当于绝缘体。,在常温下，由于热激发，使一些价电子获得足够的能量而脱离共价键的束缚，成为自由电子，同时共价键上留下一个空位，称为空穴。,(1-12),本征半导体的导电机理,自由电子,空穴,束缚电子,(1-13),1.1.3 杂质半导体,在本征半导体中掺入某些微量的杂质，就会使半导体的导电性能发生显著变化。,其原因是掺杂半导体的某种载流子浓度大大增加。,使自由电子浓度大大增加的杂质半导体称为N型半导体（电子半导体），使空穴浓度大大增加的杂质半导体称为P型半导体（空穴半导体）。,(1-14),N型半导体,在硅或锗晶体中掺入少量的五价元素磷（或锑），晶体点阵中的某些半导体原子被杂质取代，磷原子的最外层有五个价电子，其中四个与相临的半导体原子形成共价键，必定多出一个电子，这个电子几乎不受束缚，很容易被激发而成为自由电子，这样磷原子就成了不能移动的带正电的离子。每个磷原子给出一个电子，称为施主原子。,(1-15),N型半导体,多余电子,磷原子,(1-16),N型半导体,N型半导体中的载流子是什么？,1、由施主原子提供的电子，浓度与施主原子相同。,2、本征半导体中成对产生的电子和空穴。,3、掺杂浓度远大于本征半导体中载流子浓度，所以，自由电子浓度远大于空穴浓度。自由电子称为多数载流子（多子），空穴称为少数载流子（少子）。,(1-17),P型半导体,在硅或锗晶体中掺入少量的三价元素，如硼（或铟），晶体点阵中的某些半导体原子被杂质取代，硼原子的最外层有三个价电子，与相临的半导体原子形成共价键时，产生一个空穴。这个空穴可能吸引束缚电子来填补，使得硼原子成为不能移动的带负电的离子。由于硼原子接受电子，所以称为受主原子。,(1-18),空穴,P型半导体,硼原子,(1-19),总 结,1、N型半导体中电子是多子，其中大部分是掺杂提供的电子，本征半导体中受激产生的电子只占少数。N型半导体中空穴是少子，少子的迁移也能形成电流，由于数量的关系，起导电作用的主要是多子。近似认为多子与杂质浓度相等。,2、P型半导体中空穴是多子，电子是少子。,(1-20),杂质半导体的示意表示法,(1-21),一.PN 结的形成,在同一片半导体基片上，分别制造P型半导体和N型半导体，经过载流子的扩散，在它们的交界面处就形成了PN结。,1.1.3 PN结,(1-22),P型半导体,N型半导体,空间电荷区,PN结处载流子的运动,(1-23),扩散的结果是使空间电荷区逐渐加宽，空间电荷区越宽。,内电场越强，就使漂移运动越强，而漂移使空间电荷区变薄。,(1-24),所以扩散和漂移这一对相反的运动最终达到平衡，相当于两个区之间没有电荷运动，空间电荷区的厚度固定不变。,(1-25),空间电荷区,N型区,P型区,电位V,V0,(1-26),1、空间电荷区中没有载流子。,2、空间电荷区中内电场阻碍P中的空穴、N中的电子（都是多子）向对方运动（扩散运动）。,3、P中的电子和N中的空穴（都是少子），数量有限，因此由它们形成的电流很小。,请注意,(1-27),二.PN结的单向导电性,PN结加上正向电压、正向偏置的意思都是：P区加正、N区加负电压。,PN结加上反向电压、反向偏置的意思都是：P区加负、N区加正电压。,(1-28),PN结正向偏置,P,N,+,_,内电场被削弱，多子的扩散加强能够形成较大的扩散电流。,(1-29),PN结反向偏置,N,P,+,_,内电场被被加强，多子的扩散受抑制。少子漂移加强，但少子数量有限，只能形成较小的反向电流。,(1-30),(1-31),三.PN结的电流方程,(1.1.2),(1.1.3),(1-32),四.PN结的伏安特性,死区电压 硅管0.6V,锗管0.2V。,导通压降:硅管0.60.7V,锗管0.20.3V。,反向击穿电压U(BR),(1-33),五.PN结的电容效应,二极管的两极之间有电容，此电容由两部分组成：势垒电容CB和扩散电容CD。,势垒区是积累空间电荷的区域，当电压变化时，就会引起积累在势垒区的空间电荷的变化，这样所表现出的电容是势垒电容。,(1-34),(a)势垒电容CB,势垒电容示意图,(1-35),(b)扩散电容CD,扩散电容示意图,(1-36),为了形成正向电流（扩散电流），注入P区的少子（电子）在P区有浓度差，越靠近PN结浓度越大，即在P区有电子的积累。同理，在N区有空穴的积累。正向电流大，积累的电荷多。,这样所产生的电容就是扩散电容CD。,(1-37),CB在正向和反向偏置时均不能忽略。而反向偏置时，载流子很少，扩散电容可忽略。,PN结高频小信号时的等效电路：,势垒电容和扩散电容的综合效应,(1-38),1.2.1 半导体二极管的结构,在PN结上加上引线和封装，就成为一个二极管。二极管按结构分有点接触型、面接触型和平面型三大类。,(1)点接触型二极管,PN结面积小，结电容小，用于检波和变频等高频电路。,(1-39),点接触结构,PN结加上管壳和引线，就成为半导体二极管。,点接触型,(1-40),(3)平面型二极管,往往用于集成电路制造艺中。PN 结面积可大可小，用于高频整流和开关电路中。,(2)面接触型二极管,PN结面积大，用于工频大电流整流电路。,(b)面接触型,(4)二极管的代表符号,
