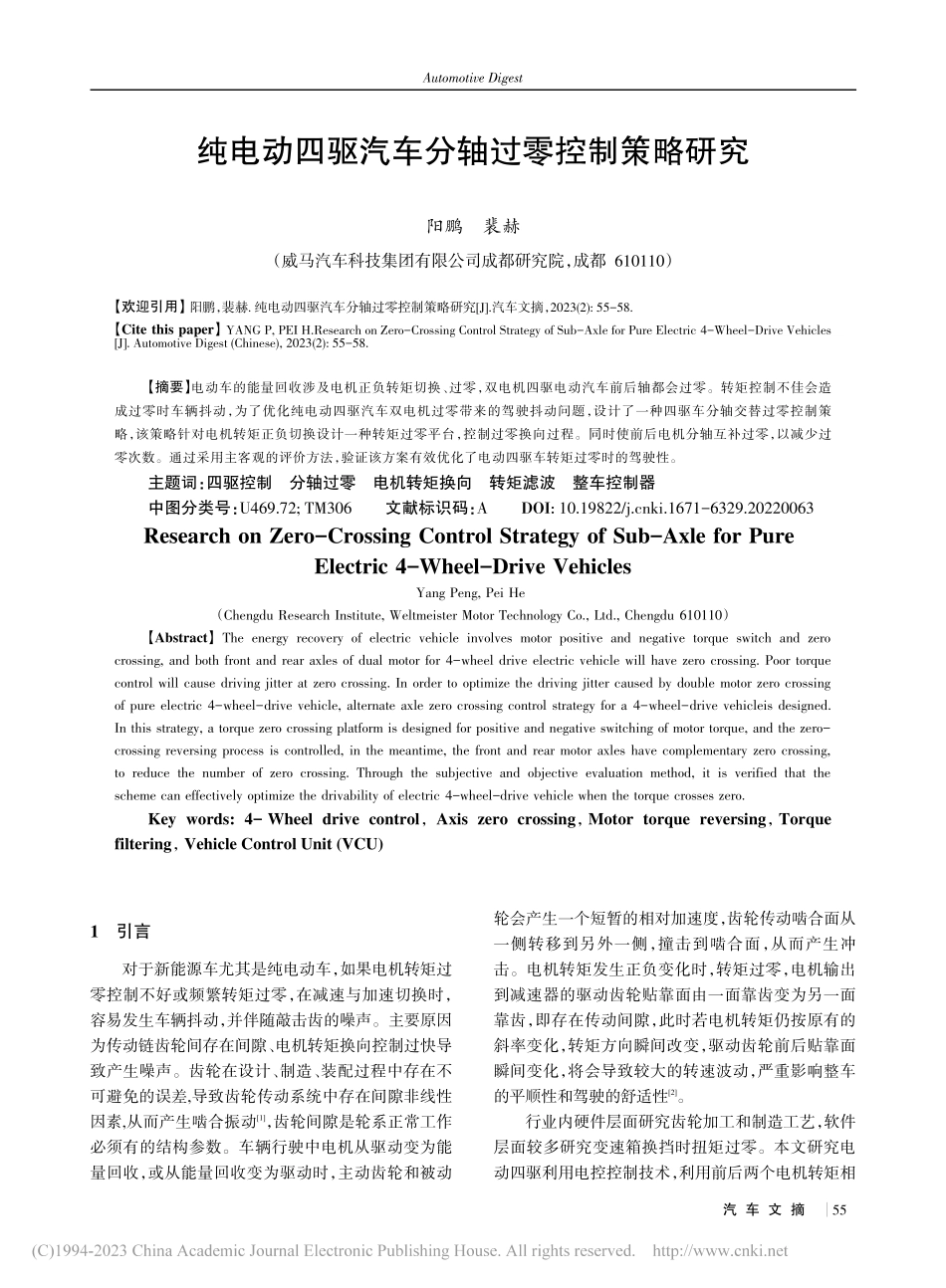

汽 车 文 摘阳鹏裴赫（威马汽车科技集团有限公司成都研究院，成都 610110）【摘要】电动车的能量回收涉及电机正负转矩切换、过零，双电机四驱电动汽车前后轴都会过零。转矩控制不佳会造成过零时车辆抖动，为了优化纯电动四驱汽车双电机过零带来的驾驶抖动问题，设计了一种四驱车分轴交替过零控制策略，该策略针对电机转矩正负切换设计一种转矩过零平台，控制过零换向过程。同时使前后电机分轴互补过零，以减少过零次数。通过采用主客观的评价方法，验证该方案有效优化了电动四驱车转矩过零时的驾驶性。主题词：四驱控制分轴过零电机转矩换向转矩滤波整车控制器中图分类号：U469.72;TM306文献标识码：ADOI:10.19822/ki.1671-6329.20220063Research on Zero-Crossing Control Strategy of Sub-Axle for PureElectric 4-Wheel-Drive VehiclesYang Peng,Pei He（Chengdu Research Institute,Weltmeister Motor Technology Co.,Ltd.,Chengdu 610110）【Abstract】The energy recovery of electric vehicle involves motor positive and negative torque switch and zerocrossing,and both front and rear axles of dual motor for 4-wheel drive electric vehicle will have zero crossing.Poor torquecontrol will cause driving jitter at zero crossing.In order to optimize the driving jitter caused by double motor zero crossingof pure electric 4-wheel-drive vehicle,alternate axle zero crossing control strategy for a 4-wheel-drive vehicleis designed.In this strategy,a torque zero crossing platform is designed for positive and negative switching of motor torque,and the zero-crossing reversing process is controlled,in the meantime,the front and rear motor axles have complementary zero crossing,to reduce the number of zero crossing.Through the subjective and objective evaluation method,it is verified that thescheme can effectively optimize the drivability of electric 4-wheel-drive vehicle when the torque crosses zero.Key words:4-Wheel drive control，Axis zero crossing，Motor torque reversing，Torquefiltering，Vehicle Control Unit(VCU)纯电动四驱汽车分轴过零控制策略研究【欢迎引用】阳鹏，裴赫.纯电动四驱汽车分轴过零控制策略研究J.汽车文摘，2023(2):55-58.【Cite this paper】YANG P,PEI H.Research on Zero-Crossing Control Strategy of Sub-Axle for Pure Electric 4-Wheel-Drive VehiclesJ.Automotive Digest(Chinese),2023(2):55-58.1引言对于新能源车尤其是纯电动车，如果电机转矩过零控制不好或频繁转矩过零，在减速与加速切换时，容易发生车辆抖动，并伴随敲击齿的噪声。主要原因为传动链齿轮间存在间隙、电机转矩换向控制过快导致产生噪声。齿轮在设计、制造、装配过程中存在不可避免的误差,导致齿轮传动系统中存在间隙非线性因素,从而产生啮合振动1，齿轮间隙是轮系正常工作必须有的结构参数。车辆行驶中电机从驱动变为能量回收，或从能量回收变为驱动时，主动齿轮和被动轮会产生一个短暂的相对加速度，齿轮传动啮合面从一侧转移到另外一侧，撞击到啮合面，从而产生冲击。电机转矩发生正负变化时，转矩过零，电机输出到减速器的驱动齿轮贴靠面由一面靠齿变为另一面靠齿，即存在传动间隙，此时若电机转矩仍按原有的斜率变化，转矩方向瞬间改变，驱动齿轮前后贴靠面瞬间变化，将会导致较大的转速波动，严重影响整车的平顺性和驾驶的舒适性2。行业内硬件层面研究齿轮加工和制造工艺，软件层面较多研究变速箱换挡时扭矩过零。本文研究电动四驱利用电控控制技术，利用前后两个电机转矩相Automotive Digest552023年 第2期互补充控制过零，减小转矩过零换向冲击。2电动四驱转矩过零研究2.1电动四驱结构对于一种纯电动双电机四驱系统（图1），在行驶过程中前后电机都会连接在动力系统上3。电动四驱有前轴和后轴2个电机，由于电动车有能量回收，转矩换向若控制不好，则对驾驶性和整车性能造成影响。2.2电动四驱过零控制分析为了优化电动四驱系统的过零问题，设计了控制策略优化方案：（1）从设计过零平台着手，控制转矩换向过程，达到平稳过渡；（2）四驱双电机分轴互补过零，减少过零次数。本文从过零平台建设和互补过零这2个角度优化控制电动四驱过零控制。2.2.1设计过零平台，控制换向过程为了避免电机换向过快的转矩冲击，在整车控制器（Vehicle Control Unit,VCU）收到驾驶员的加速踏板对应的原始转矩需求时，VCU将转矩需求进行滤波，并在零转矩附近设计过零平台（图2）。在电机实际转矩到达过零平台时，转矩指令短暂停顿50150 ms，以避免电机较大的转矩冲击，减小转矩变化率，让电机主动齿轮和被动齿轮以较小的相对速度和较小的相对加速度贴合，从而减小冲击。在不同的车速和加速踏板开度下，可对实车转矩平台停顿时间进行标定。在驾驶员需求转矩较小时，过零时间标定的较长，因为此时驾驶员需求变化较慢，较长的过零时间有利于齿轮啮合面缓慢贴合。若加速踏板深度较大，则过零时间标定需较短，因为此时驾驶员有较迫切的加速需求，为了兼顾加速性能和驾驶性能，标定的结果需要工程师进行主观评价。驾驶员的原始需求转矩经过VCU的转矩滤波模块和转矩过零平台模块，转化为滤波后的需求转矩，发送给电机控制器执行，从而可以减缓转矩过零的冲击（图3）。2.2.2四驱分轴互补过零，减少过零次数为了减少电机过零换向次数，本文提出一种基于电动四驱分轴过零控制策略，提高四驱的驾驶性能。在低车速时，驾驶员对声音较敏感，噪音及抖动容易被驾驶员感知。在高车速时，考虑整车振动易被路面激励反馈掩盖，驾驶员对轻微抖动容忍度更高。本文涉及的永磁同步电机空载损失与转速成正比。如图4所示，电机转速小于1 500 r/min时，空载损失小于0.2 kW。综合考虑空载损失和低速抖动优先级，基于驾驶员对低车速驾驶性较敏感，以及低车速的空载损失较小的原因，本系统在车速为20 km/h 以下实施该转矩分配策略。转速增加至大于和等于1 500 r/min时，空载损失会较大，同时评估驾驶员对工况驾驶性的感知性，不实施分轴过零策略。3电动四驱分轴过零策略方案实施3.1分轴过零控制策略方案分析针对以上情况，设计一种基于纯电动四驱分轴过零转矩控制构架（图5）。该转矩控制架构包括转矩需求、转矩滤波、四驱分配和四驱分轴过零模块。该构架满足四驱控制系统前提下，可以优化四驱过零的驾驶性能。3.2工况法研究分轴过零能量回收工况时，VCU指定常用前电机进行能量1.61.20.80.40空载损耗/kW1 0003 0005 0007 0009 00011 000电机转速/rmin-1转矩需求驱动转矩回收转矩转矩滤波上升控制下降控制转矩过零平台过零时间过零大小电机转矩输出前轴后轴动力电池前电机及逆变器后电机及逆变器前差速器后差速器图1某纯电动四驱结构图2VCU转矩过零平台设计图3转矩滤波前后转矩需求对比图4某款电机空载损耗时间/s500-50-100转矩/Nm123原始转矩需求滤波后转矩需求转矩需求驱动转矩回收转矩转矩滤波上升控制下降控制整车模式横向稳定性分配经济性分配动力性分配四驱分轴过零前轴过零后轴过零前电机后电机图5四驱分轴过零转矩架构汽车文摘56汽 车 文 摘回收。在四驱模式开启，驾驶员有转向行为时，会启动整车控制器的横向稳定性分配模块，在前轮附着力不够时，将回收转矩从前电机转移至后电机，使整车保持横向稳定性，从而前后电机都可参与能量回收4。驱动工况时，VCU在驾驶员需求转矩不大时，指定前轴参与驱动。当加速踏板开度大时，当前轴电机不足以满足驾驶员需求时，后电机会接入参与驱动，以及VCU在结合前后轴时计算电机效率，若同时驱动前后电机有利于整体效率提高，也会驱动前后电机协同参与驱动。以下基于工况法，举例5种四驱分轴互补过零策略应用。3.2.1双电机驱动过渡至单电机能量回收若前序工况需求转矩较大，在四驱控制模式下，2个电机都在驱动时，驾驶员松开加速踏板、意图减速，此时VCU控制前电机从驱动状态经过过零平台进行能量回收。后电机从正转矩下降至2 Nm，保持在过零转矩以上2 Nm，即实现了只有单电机一次过零（图6）。3.2.2单电机驱动过渡至单电机能量回收若前序驾驶工况需求转矩不大，单电机能满足驾驶需求，则在单电机驱动模式，另一个电机在过零转矩以下的-2 Nm待命（图7）。驾驶员松开加速踏板时，意图减速，此时VCU控制后电机的正转矩先下降，至2 Nm时，控制前电机从-2 Nm继续下降，使前后电机稳步交替下降，实现驾驶员的原始转矩需求，本工况无需穿越过零转矩。3.2.3双电机能量回收过渡至单电机驱动若前序工况包括带转向时，四驱系统会根据转向侧倾趋势，动态地在2轴间转移能量回收过程，因前序工况为双电机能量回收工况，此时驾驶员踩加速踏板，前电机转矩上升至-2 Nm时就不再上升，在前电机到达-2 Nm后，再由后电机从负转矩继续上升，并穿越0转矩到正转矩，由后电机实现驱动功能，满足驾驶员的加速预期，从而使单一电机完成过零过渡（图8）。3.2.4双电机能量回收过渡至双电机驱动若前序工况为带转向的四驱松油门状态下的能量回收工况，此时驾驶员大幅度踩加速踏板，一个电机已不能满足驾驶员的驾驶需求，应以驱动优先，双电机都需要输出正转矩以驱动车辆。为了满足驾驶员的加速需求，前、后电机交替穿越0转矩并到正转矩5，在一个电机过零时，另一个电机补充转矩需求，实现2个电机实际总转矩上升斜率和总转矩需求斜率和大小一致，实现驾驶员的加速需求（图9）。3.2.5单电机回收过渡至单电机驱动若前序工况正常但进入电机的能量回收工况，此时驾驶员轻踩油门踏板，VCU 控制在能量回收的电机跟随原始需求转矩，达到过零平台转矩以下的-2 Nm，无需穿过过零平台，此时在过零转矩平台转矩/Nm时间/s123总转矩需求前轴转矩后轴转矩150100500-50-100转矩/Nm100500-50-100转矩/Nm500-50转矩/Nm转矩/Nm时间/s123总转矩需求前轴转矩后轴转矩150100500-50-100500-50-100转矩/Nm150100500转矩/Nm转矩/Nm时间/s123总转矩需求前轴转矩后
