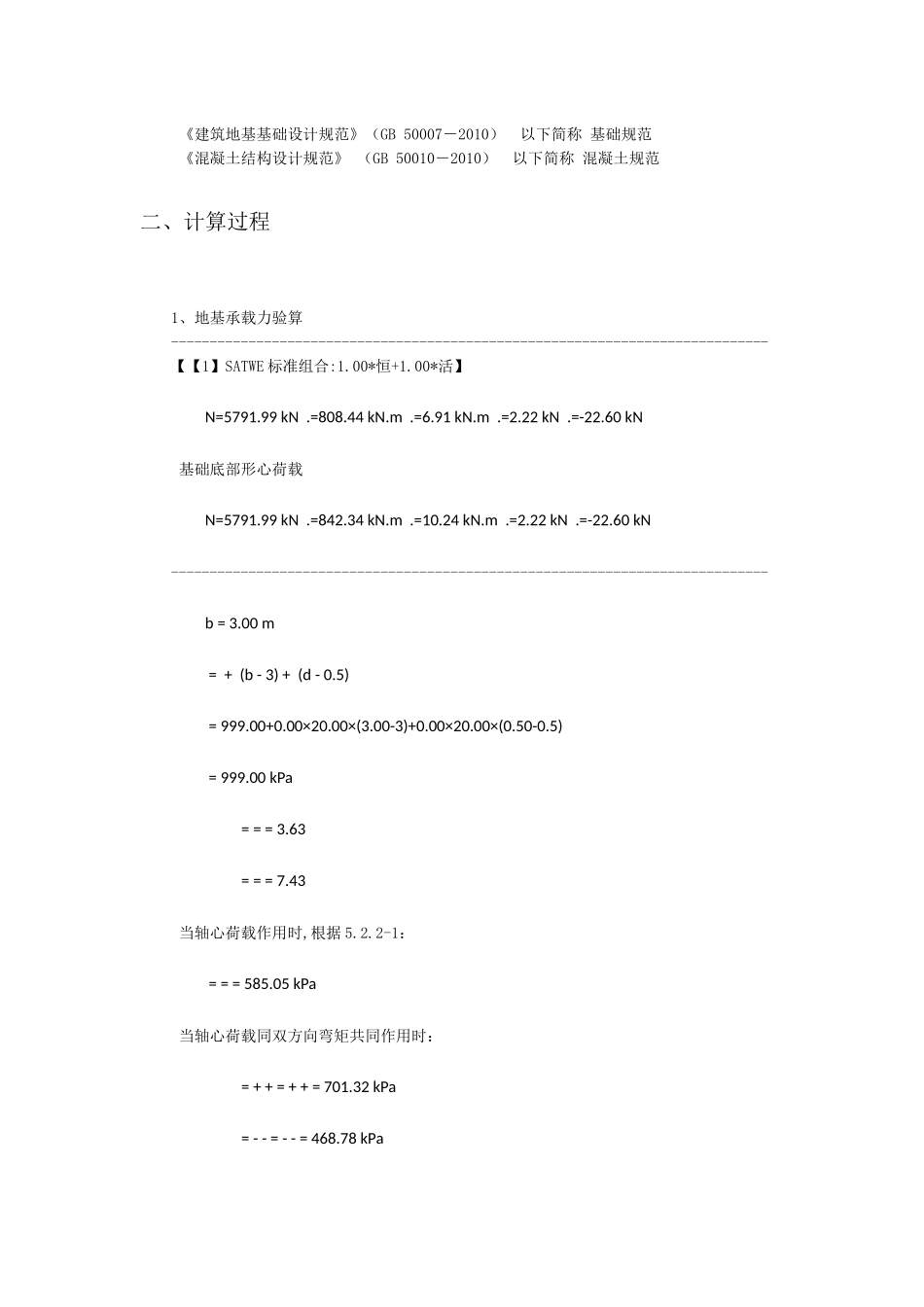

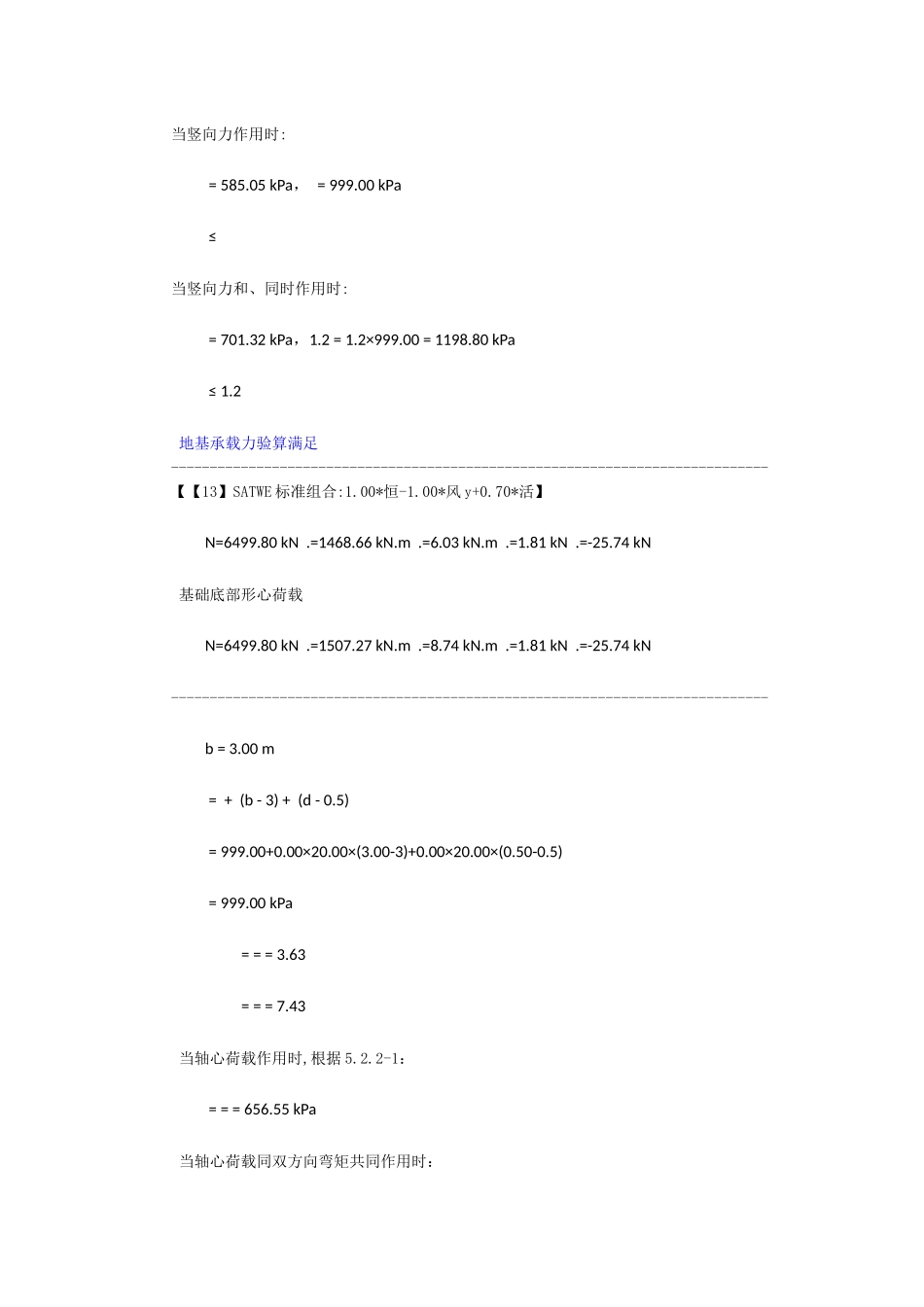

独基计算_节点 17 一、设计资料 1.基础信息 独基类型：2.独基尺寸 长(mm)宽(mm)高(mm)一阶 2200 4500 1000 二阶 0 0 0 基础底标高：-1.5m 基础移心：x 方向移心 0 mm y 方向移心 0 mm 3.独基钢筋 X 方向:Y 方向:单位面积基础及覆土重:0.00 kPa 混凝土等级：C30 4.地基承载力参数：底板受拉面积百分比：0.15 地基承载力特征值：999.00 kPa 宽度修正系数：0.00 深度修正系数：0.00 基底标高以上土层的加权平均重度(地下水位下取浮重度)：20.00 kN/m3 基底以下土层的重度：20.00 kN/m3 修正用基础埋置深度：0.00 m 计算方法：中华人民共和国国家标准 GB50007-2011-综合法 5.柱信息:柱信息表 序号 截面宽 截面高 沿轴偏心 偏轴偏心 相对转角 柱 1 450 400 0-1300 0 柱 2 2 300-1499-25 269 外接柱 450 3002 0 1 0 6.设计时执行的规范：建筑地基基础设计规范（GB 500072010）以下简称 基础规范 混凝土结构设计规范（GB 500102010）以下简称 混凝土规范 二、计算过程 1、地基承载力验算-【1】SATWE 标准组合:1.00*恒+1.00*活】N=5791.99 kN .Mx=808.44 kN.m .My=6.91 kN.m .Vx=2.22 kN .Vy=-22.60 kN 基础底部形心荷载 N=5791.99 kN .Mx=842.34 kN.m .My=10.24 kN.m .Vx=2.22 kN .Vy=-22.60 kN-b=3.00 m fa=fak+b(b-3)+dm(d-0.5)=999.00+0.0020.00(3.00-3)+0.0020.00(0.50-0.5)=999.00 kPa Wy=bl26=4.50*2.2026=3.63 m3 Wx=lb26=2.20*4.5026=7.43 m3 当轴心荷载作用时,根据 5.2.2-1：Pk=Fk+GkA=5791.99+0.009.90=585.05 kPa 当轴心荷载同双方向弯矩共同作用时：Pkmax=Fk+GkA+MxWx+MyWy=5791.99+0.009.90+842.347.43+10.243.63=701.32 kPa Pkmin=Fk+GkA-MxWx-MyWy=5791.99+0.009.90-842.347.43-10.243.63=468.78 kPa 当竖向力N作用时:Pk=585.05 kPa，fa=999.00 kPa Pk fa 当竖向力N和Mx、My同时作用时:Pkmax=701.32 kPa，1.2fa=1.2999.00=1198.80 kPa Pkmax 1.2fa 地基承载力验算满足-【13】SATWE 标准组合:1.00*恒-1.00*风 y+0.70*活】N=6499.80 kN .Mx=1468.66 kN.m .My=6.03 kN.m .Vx=1.81 kN .Vy=-25.74 kN 基础底部形心荷载 N=6499.80 kN .Mx=1507.27 kN.m .My=8.74 kN.m .Vx=1.81 kN .Vy=-25.74 kN-b=3.00 m fa=fak+b(b-3)+dm(d-0.5)=999.00+0.0020.00(3.00-3)+0.0020.00(0.50-0.5)=999.00 kPa Wy=bl26=4.50*2.2026=3.63 m3 Wx=lb26=2.20*4.5026=7.43 m3 当轴心荷载作用时,根据 5.2.2-1：Pk=Fk+GkA=6499.80+0.009.90=656.55 kPa 当轴心荷载同双方向弯矩共同作用时：Pkmax=Fk+GkA+MxWx+MyWy=6499.80+0.009.90+1507.277.43+8.743.63=861.95 kPa Pkmin=Fk+GkA-MxWx-MyWy=6499.80+0.009.90-1507.277.43-8.743.63=451.14 kPa 当竖向力N作用时:Pk=656.55 kPa，fa=999.00 kPa Pk fa 当竖向力N和Mx、My同时作用时:Pkmax=861.95 kPa，1.2fa=1.2999.00=1198.80 kPa Pkmax 1.2fa 地基承载力验算满足 2、基础冲剪计算-【35】SATWE 基本组合:1.20*恒-1.40*风 y+0.98*活】N=8063.85 kN .Mx=1914.21 kN.m .My=7.18 kN.m .Vx=2.12 kN .Vy=-32.01 kN 基础底部形心荷载 N=8063.85 kN .Mx=1962.23 kN.m .My=10.37 kN.m .Vx=2.12 kN .Vy=-32.01 kN-b、剪切验算 b+2*h0=2350mm BB=2200 Y 方向需要进行抗剪计算:h+2*h0=4902mm HH=4500 X 方向需要进行抗剪计算:X+方向,高度 H=1000 Dis=1325.00mm Vs=pj*Al=817.39*0.00=0.00 0.798hpftA0=0.7*0.95*1432.89*4.28=4107.61kN 本方向剪切验算满足 X-方向,高度 H=1000 Dis=875.00mm Vs=pj*Al=813.95*0.00=0.00 0.798hpftA0=0.7*0.95*1432.89*4.28=4107.61kN 本方向剪切验算满足 Y+方向,高度 H=1000 Dis=3751.00mm Vs=pj*Al=638.23*1.65=1051.68 0.798hpftA0=0.7*0.95*1432.89*2.09=2008.16kN 本方向剪切验算满足 Y-方向,高度 H=1000 Dis=749.00mm Vs=pj*Al=1078.80*1.65=1777.65 0.798hpftA0=0.7*0.95*1432.89*2.09=2008.16kN 本方向剪切验算满足 独基尺寸 长 宽 高 2200 4500 1000-【42】SATWE 基本组合:1.20*恒+0.60*活+0.20*风 y+1.30*地 y】N=5393.15 kN .Mx=-263.46 kN.m .My=9.09 kN.m .Vx=3.08 kN .Vy=-18.73 kN 基础底部形心荷载 N=5393.15 kN .Mx=-235.37 kN.m .My=13.71 kN.m .Vx=3.08 kN .Vy=-18.73 kN-a、冲切验算 冲切力抗力计算:X+方向,高度 H=1000 Dis=1325.00mm Fl=pjAl=548.54 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.981432.89(3.00+4.50)0.95/2=3514.65kN 本方向冲切验算满足 X-方向,高度 H=1000 Dis=875.00mm Fl=pjAl=540.99 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.981432.89(3.00+4.50)0.95/2=3514.65kN 本方向冲切验算满足 Y+方向,高度 H=1000 Dis=3751.00mm Fl=pjAl=513.06 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.981432.89(0.45+2.20)0.95/2=1241.51kN 本方向冲切验算满足 Y-方向,高度 H=1000 Dis=749.00mm Fl=pjAl=576.46 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.981432.89(0.45+2.20)0.95/2=1241.51kN 本方向冲切验算满足 独基尺寸 长 宽 高 2200 4500 1000 3、基础配筋弯矩计算-【35】SATWE 基本组合:1.20*恒-1.40*风 y+0.98*活】N=8063.85 kN .Mx=1962.23 kN.m .My=10.37 kN.m .Vx=2.12 kN .Vy=-32.01 kN 基础底部形心荷载 N=8063.85 kN .Mx=2010.24 kN.m .My=13.55 kN.m .Vx=2.12 kN .Vy=-32.01 kN-弯矩计算：x 方向,h0=940mm M=a12 (2l+a)(Pjmax+Pj)+(Pjmax-Pj)*lRe/12 =0.880.88(24.50+3.00)(817.4+815.1)+(817.4-815.1)*4.501.00/12 =1250.74kN.m y 方向,h0=950mm M=a12 (2l+a)(Pjmax+Pj)+(Pjmax-Pj)*lRe/12 =0.750.75(22.20+0.45)(1078.8+990.8)+(1078.8-990.8)*2.201.00/12 =478.31kN.m 三、独基尺寸及配筋结果 独基尺寸 长 宽 高 2200 4500 1000 配筋计算：M1=1250.744 AGx=M1/(0.9h0 fy)=1250744.1/(0.90.940360.)=4106.725mm2 M2=478.313 AGy=M2/(0.9h0 fy)=478312.5/(0.90.950360.)=1553.972mm2 X 方向配筋 Y 方向配筋 4106.725 1553.972 原钢筋 X 方向配筋量满足 原钢筋 Y 方向配筋量满足 原配筋方案为：AGx:HRB400 22 150 AGy:HRB400 22 150 独基计算_节点 18 一、设计资料 1.基础信息 独基类型：2.独基尺寸 长(mm)宽(mm)高(mm)一阶 2200 4300 1000 二阶 0 0 0 基础底标高：-1.5m 基础移心：x 方向移心 0 mm y 方向移心 0 mm 3.独基钢筋 X 方向:Y 方向:单位面积基础及覆土重:0.00 kPa 混凝土等级：C30 4.地基承载力参数：底板受拉面积百分比：0.15 地基承载力特征值：999.00 kPa 宽度修正系数：0.00 深度修正系数：0.00 基底标高以上土层的加权平均重度(地下水位下取浮重度)：20.00 kN/m3 基底以下土层的重度：20.00 kN/m3 修正用基础埋置深度：0.00 m 计算方法：中华人民共和国国家标准 GB50007-2011-综合法 5.柱信息:柱信息表 序号 截面宽 截面高 沿轴偏心 偏轴偏心 相对转角 柱 1 100 100-225 1175 0 柱 2 2 300-1325 223 90 柱 3 100 100-223-725 0 柱 4 2 300-353-1180 179 外接柱 749 2649 2-1 0 6.设计时执行的规范：建筑地基基础设计规范（GB 500072010）以下简称 基础规范 混凝土结构设计规范（GB 500102010）以下简称 混凝土规范 二、计算过程 1、地基承载力验算-【1】SATWE 标准组合:1.00*恒+1.00*活】N=4694.74 kN .Mx=-556.48 kN.m .My=-791.56 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=4694.74 kN .Mx=-556.48 kN.m .My=-791.56 kN.m .Vx=0.00 kN .Vy=0.00 kN-b=3.00 m fa=fak+b(b-3)+dm(d-0.5)=999.00+0.0020.00(3.00-3)+0.0020.00(0.50-0.5)=999.00 kPa Wy=bl26=4.30*2.2026=3.47 m3 Wx=lb26=2.20*4.3026=6.78 m3 当轴心荷载作用时,根据 5.2.2-1：Pk=Fk+GkA=4694.74+0.009.46=496.27 kPa 当轴心荷载同双方向弯矩共同作用时：Pkmax=Fk+GkA+MxWx+MyWy=4694.74+0.009.46+556.486.78+791.563.47=806.56 kPa Pkmin=Fk+GkA-MxWx-MyWy=4694.74+0.009.46-556.486.78-791.563.47=185.99 kPa 当竖向力N作用时:Pk=496.27 kPa，fa=999.00 kPa Pk fa 当竖向力N和Mx、My同时作用时:Pkmax=806.56 kPa，1.2fa=1.2999.00=1198.80 kPa Pkmax 1.2fa 地基承载力验算满足-【12】SATWE 标准组合:1.00*恒+1.00*风 y+0.70*活】N=5086.87 kN .Mx=-1065.17 kN.m .My=-818.64 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=5086.87 kN .Mx=-1065.17 kN.m .My=-818.64 kN.m .Vx=0.00 kN .Vy=0.00 kN-b=3.00 m fa=fak+b(b-3)+dm(d-0.5)=999.00+0.0020.00(3.00-3)+0.0020.00(0.50-0.5)=999.00 kPa Wy=bl26=4.30*2.2026=3.47 m3 Wx=lb26=2.20*4.3026=6.78 m3 当轴心荷载作用时,根据 5.2.2-1：Pk=Fk+GkA=5086.87+0.009.46=537.72 kPa 当轴心荷载同双方向弯矩共同作用时：Pkmax=Fk+GkA+MxWx+MyWy=5086.87+0.009.46+1065.176.78+818.643.47=930.85 kPa Pkmin=Fk+GkA-MxWx-MyWy=5086.87+0.009.46-1065.176.78-818.643.47=144.60 kPa 当竖向力N作用时:Pk=537.72 kPa，fa=999.00 kPa Pk fa 当竖向力N和Mx、My同时作用时:Pkmax=930.85 kPa，1.2fa=1.2999.00=1198.80 kPa Pkmax 1.2fa 地基承载力验算满足 2、基础冲剪计算-【34】SATWE 基本组合:1.20*恒+1.40*风 y+0.98*活】N=6263.46 kN .Mx=-1387.96 kN.m .My=-1001.49 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=6263.46 kN .Mx=-1387.96 kN.m .My=-1001.49 kN.m .Vx=0.00 kN .Vy=0.00 kN-b、剪切验算 b+2*h0=2649mm BB=2200 Y 方向需要进行抗剪计算:h+2*h0=4549mm HH=4300 X 方向需要进行抗剪计算:X+方向,高度 H=1000 Dis=1474.50mm Vs=pj*Al=950.82*0.00=0.00 0.798hpftA0=0.7*0.95*1432.89*4.09=3925.05kN 本方向剪切验算满足 X-方向,高度 H=1000 Dis=725.50mm Vs=pj*Al=563.80*0.00=0.00 0.798hpftA0=0.7*0.95*1432.89*4.09=3925.05kN 本方向剪切验算满足 Y+方向,高度 H=1000 Dis=3474.50mm Vs=pj*Al=535.98*1.82=973.39 0.798hpftA0=0.7*0.95*1432.89*2.09=2008.16kN 本方向剪切验算满足 Y-方向,高度 H=1000 Dis=825.50mm Vs=pj*Al=866.82*1.82=1574.24 0.798hpftA0=0.7*0.95*1432.89*2.09=2008.16kN 本方向剪切验算满足 独基尺寸 长 宽 高 2200 4300 1000-【43】SATWE 基本组合:1.20*恒+0.60*活-0.20*风 y-1.30*地 y】N=4807.68 kN .Mx=351.24 kN.m .My=-885.44 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=4807.68 kN .Mx=351.24 kN.m .My=-885.44 kN.m .Vx=0.00 kN .Vy=0.00 kN-a、冲切验算 冲切力抗力计算:X+方向,高度 H=1000 Dis=1474.50mm Fl=pjAl=763.48 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.981432.89(2.65+4.30)0.95/2=3255.58kN 本方向冲切验算满足 X-方向,高度 H=1000 Dis=725.50mm Fl=pjAl=252.94 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.981432.89(2.65+4.30)0.95/2=3255.58kN 本方向冲切验算满足 Y+方向,高度 H=1000 Dis=3474.50mm Fl=pjAl=456.40 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.981432.89(0.75+2.20)0.95/2=1381.59kN 本方向冲切验算满足 Y-方向,高度 H=1000 Dis=825.50mm Fl=pjAl=560.02 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.981432.89(0.75+2.20)0.95/2=1381.59kN 本方向冲切验算满足 独基尺寸 长 宽 高 2200 4300 1000 3、基础配筋弯矩计算-【23】SATWE 基本组合:1.35*恒+0.98*活】N=6188.45 kN .Mx=-736.41 kN.m .My=-1043.25 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=6188.45 kN .Mx=-736.41 kN.m .My=-1043.25 kN.m .Vx=0.00 kN .Vy=0.00 kN-弯矩计算：x 方向,h0=940mm M=a12 (2l+a)(Pjmax+Pj)+(Pjmax-Pj)*lRe/12 =0.730.73(24.30+2.65)(954.9+756.6)+(954.9-756.6)*4.301.00/12 =881.89kN.m y 方向,h0=950mm M=a12 (2l+a)(Pjmax+Pj)+(Pjmax-Pj)*lRe/12 =0.830.83(22.20+0.75)(762.8+721.1)+(762.8-721.1)*2.201.00/12 =439.09kN.m -【34】SATWE 基本组合:1.20*恒+1.40*风 y+0.98*活】N=6263.46 kN .Mx=-1387.96 kN.m .My=-1001.49 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=6263.46 kN .Mx=-1387.96 kN.m .My=-1001.49 kN.m .Vx=0.00 kN .Vy=0.00 kN-弯矩计算：x 方向,h0=940mm M=a12 (2l+a)(Pjmax+Pj)+(Pjmax-Pj)*lRe/12 =0.730.73(24.30+2.65)(950.8+760.4)+(950.8-760.4)*4.301.00/12 =880.25kN.m y 方向,h0=950mm M=a12 (2l+a)(Pjmax+Pj)+(Pjmax-Pj)*lRe/12 =0.830.83(22.20+0.75)(866.8+788.2)+(866.8-788.2)*2.201.00/12 =493.75kN.m 三、独基尺寸及配筋结果 独基尺寸 长 宽 高 2200 4300 1000 配筋计算：M1=881.885 AGx=M1/(0.9h0 fy)=881885.4/(0.90.940360.)=2895.605mm2 M2=493.753 AGy=M2/(0.9h0 fy)=493752.9/(0.90.950360.)=1604.135mm2 X 方向配筋 Y 方向配筋 2895.605 1604.135 原钢筋 X 方向配筋量满足 原钢筋 Y 方向配筋量满足 原配筋方案为：AGx:HRB400 22 150 AGy:HRB400 22 150 独基计算_节点 28 一、设计资料 1.基础信息 独基类型：2.独基尺寸 长(mm)宽(mm)高(mm)一阶 2600 3600 1400 二阶 0 0 0 基础底标高：-1.5m 基础移心：x 方向移心-1 mm y 方向移心 310 mm 3.独基钢筋 X 方向:Y 方向:单位面积基础及覆土重:0.00 kPa 混凝土等级：C30 4.地基承载力参数：底板受拉面积百分比：0.15 地基承载力特征值：999.00 kPa 宽度修正系数：0.00 深度修正系数：0.00 基底标高以上土层的加权平均重度(地下水位下取浮重度)：20.00 kN/m3 基底以下土层的重度：20.00 kN/m3 修正用基础埋置深度：0.00 m 计算方法：中华人民共和国国家标准 GB50007-2011-综合法 5.柱信息:柱信息表 序号 截面宽 截面高 沿轴偏心 偏轴偏心 相对转角 柱 1 2 300-598-615 0 柱 2 100 100 1-615 0 柱 3 2 300-1384 1 270 柱 4 2 300-601 615 180 外接柱 1201 2150 1 310 0 6.设计时执行的规范：建筑地基基础设计规范（GB 500072010）以下简称 基础规范 混凝土结构设计规范（GB 500102010）以下简称 混凝土规范 二、计算过程 1、地基承载力验算-【1】SATWE 标准组合:1.00*恒+1.00*活】N=7635.69 kN .Mx=-114.19 kN.m .My=-119.04 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=7635.69 kN .Mx=-114.19 kN.m .My=-119.04 kN.m .Vx=0.00 kN .Vy=0.00 kN-b=3.00 m fa=fak+b(b-3)+dm(d-0.5)=999.00+0.0020.00(3.00-3)+0.0020.00(0.50-0.5)=999.00 kPa Wy=bl26=3.60*2.6026=4.06 m3 Wx=lb26=2.60*3.6026=5.62 m3 当轴心荷载作用时,根据 5.2.2-1：Pk=Fk+GkA=7635.69+0.009.36=815.78 kPa 当轴心荷载同双方向弯矩共同作用时：Pkmax=Fk+GkA+MxWx+MyWy=7635.69+0.009.36+114.195.62+119.044.06=865.46 kPa Pkmin=Fk+GkA-MxWx-MyWy=7635.69+0.009.36-114.195.62-119.044.06=766.10 kPa 当竖向力N作用时:Pk=815.78 kPa，fa=999.00 kPa Pk fa 当竖向力N和Mx、My同时作用时:Pkmax=865.46 kPa，1.2fa=1.2999.00=1198.80 kPa Pkmax 1.2fa 地基承载力验算满足-【11】SATWE 标准组合:1.00*恒+1.00*活-0.60*风 y】N=7880.61 kN .Mx=69.73 kN.m .My=-113.21 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=7880.61 kN .Mx=69.73 kN.m .My=-113.21 kN.m .Vx=0.00 kN .Vy=0.00 kN-b=3.00 m fa=fak+b(b-3)+dm(d-0.5)=999.00+0.0020.00(3.00-3)+0.0020.00(0.50-0.5)=999.00 kPa Wy=bl26=3.60*2.6026=4.06 m3 Wx=lb26=2.60*3.6026=5.62 m3 当轴心荷载作用时,根据 5.2.2-1：Pk=Fk+GkA=7880.61+0.009.36=841.95 kPa 当轴心荷载同双方向弯矩共同作用时：Pkmax=Fk+GkA+MxWx+MyWy=7880.61+0.009.36+69.735.62+113.214.06=882.27 kPa Pkmin=Fk+GkA-MxWx-MyWy=7880.61+0.009.36-69.735.62-113.214.06=801.62 kPa 当竖向力N作用时:Pk=841.95 kPa，fa=999.00 kPa Pk fa 当竖向力N和Mx、My同时作用时:Pkmax=882.27 kPa，1.2fa=1.2999.00=1198.80 kPa Pkmax 1.2fa 地基承载力验算满足 2、基础冲剪计算-【23】SATWE 基本组合:1.35*恒+0.98*活】N=9997.06 kN .Mx=-153.84 kN.m .My=-155.84 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=9997.06 kN .Mx=-153.84 kN.m .My=-155.84 kN.m .Vx=0.00 kN .Vy=0.00 kN-b、剪切验算 b+2*h0=3901mm BB=2600 Y 方向需要进行抗剪计算:h+2*h0=4850mm HH=3600 X 方向需要进行抗剪计算:X+方向,高度 H=1400 Dis=1899.50mm Vs=pj*Al=1106.48*0.81=900.24 0.798hpftA0=0.7*0.87*1432.89*4.86=4276.97kN 本方向剪切验算满足 X-方向,高度 H=1400 Dis=698.50mm Vs=pj*Al=1050.28*0.81=846.95 0.798hpftA0=0.7*0.87*1432.89*4.86=4276.97kN 本方向剪切验算满足 Y+方向,高度 H=1400 Dis=3185.00mm Vs=pj*Al=1046.99*1.08=1129.70 0.798hpftA0=0.7*0.87*1432.89*3.51=3088.92kN 本方向剪切验算满足 Y-方向,高度 H=1400 Dis=1035.00mm Vs=pj*Al=1095.45*2.69=2947.87 0.798hpftA0=0.7*0.87*1432.89*3.51=3088.92kN 本方向剪切验算满足 独基尺寸 长 宽 高 2600 3600 1400-【42】SATWE 基本组合:1.20*恒+0.60*活+0.20*风 y+1.30*地 y】N=7949.35 kN .Mx=-602.46 kN.m .My=-152.04 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=7949.35 kN .Mx=-602.46 kN.m .My=-152.04 kN.m .Vx=0.00 kN .Vy=0.00 kN-a、冲切验算 冲切力抗力计算:X+方向,高度 H=1400 Dis=1899.50mm Fl=pjAl=886.77 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.951432.89(2.15+3.60)1.35/2=3698.34kN 本方向冲切验算满足 X-方向,高度 H=1400 Dis=698.50mm Fl=pjAl=811.80 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.951432.89(2.15+3.60)1.35/2=3698.34kN 本方向冲切验算满足 Y+方向,高度 H=1400 Dis=3185.00mm Fl=pjAl=742.01 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.951432.89(1.20+2.60)1.35/2=2444.76kN 本方向冲切验算满足 Y-方向,高度 H=1400 Dis=1035.00mm Fl=pjAl=956.56 0.00=0.00 0.7hpft(at+ab)h0/2=0.70.951432.89(1.20+2.60)1.35/2=2444.76kN 本方向冲切验算满足 独基尺寸 长 宽 高 2600 3600 1400 3、基础配筋弯矩计算-【23】SATWE 基本组合:1.35*恒+0.98*活】N=9997.06 kN .Mx=-153.84 kN.m .My=-155.84 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=9997.06 kN .Mx=-153.84 kN.m .My=-155.84 kN.m .Vx=0.00 kN .Vy=0.00 kN-弯矩计算：x 方向,h0=1340mm M=a12 (2l+a)(Pjmax+Pj)+(Pjmax-Pj)*lRe/12 =0.700.70(23.60+2.15)(1106.5+1085.8)+(1106.5-1085.8)*3.601.00/12 =841.23kN.m y 方向,h0=1350mm M=a12 (2l+a)(Pjmax+Pj)+(Pjmax-Pj)*lRe/12 =1.041.04(22.60+1.20)(1040.7+1056.4)+(1040.7-1056.4)*2.601.00/12 =1194.64kN.m 三、独基尺寸及配筋结果 独基尺寸 长 宽 高 2600 3600 1400 配筋计算：M1=841.232 AGx=M1/(0.9h0 fy)=841232.2/(0.91.340360.)=1937.609mm2 M2=1194.641 AGy=M2/(0.9h0 fy)=1194641.4/(0.91.350360.)=2731.233mm2 X 方向配筋 Y 方向配筋 1937.609 2731.233 原钢筋 X 方向配筋量满足 原钢筋 Y 方向配筋量满足 原配筋方案为：AGx:HRB400 25 100 AGy:HRB400 25 150 独基计算_节点 31 一、设计资料 1.基础信息 独基类型：2.独基尺寸 长(mm)宽(mm)高(mm)一阶 2500 4800 1000 二阶 0 0 0 基础底标高：-1.5m 基础移心：x 方向移心 0 mm y 方向移心 0 mm 3.独基钢筋 X 方向:Y 方向:单位面积基础及覆土重:0.00 kPa 混凝土等级：C30 4.地基承载力参数：底板受拉面积百分比：0.15 地基承载力特征值：999.00 kPa 宽度修正系数：0.00 深度修正系数：0.00 基底标高以上土层的加权平均重度(地下水位下取浮重度)：20.00 kN/m3 基底以下土层的重度：20.00 kN/m3 修正用基础埋置深度：0.00 m 计算方法：中华人民共和国国家标准 GB50007-2011-综合法 5.柱信息:柱信息表 序号 截面宽 截面高 沿轴偏心 偏轴偏心 相对转角 柱 1 2 300-599 799 0 柱 2 2 300-601 1699 180 柱 3 100 100 0-1699 0 柱 4 2 300 1098 19 269 柱 5 2 300 49 0 90 柱 6 100 100 0 799 0 柱 7 100 100 1 1699 0 柱 8 2 300-601-1699 180 外接柱 1202 3697 1 0 0 6.设计时执行的规范：建筑地基基础设计规范（GB 500072010）以下简称 基础规范 混凝土结构设计规范（GB 500102010）以下简称 混凝土规范 二、计算过程 1、地基承载力验算-【1】SATWE 标准组合:1.00*恒+1.00*活】N=7822.01 kN .Mx=-900.65 kN.m .My=338.52 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=7822.01 kN .Mx=-900.65 kN.m .My=338.52 kN.m .Vx=0.00 kN .Vy=0.00 kN-b=3.00 m fa=fak+b(b-3)+dm(d-0.5)=999.00+0.0020.00(3.00-3)+0.0020.00(0.50-0.5)=999.00 kPa Wy=bl26=4.80*2.5026=5.00 m3 Wx=lb26=2.50*4.8026=9.60 m3 当轴心荷载作用时,根据 5.2.2-1：Pk=Fk+GkA=7822.01+0.0012.00=651.83 kPa 当轴心荷载同双方向弯矩共同作用时：Pkmax=Fk+GkA+MxWx+MyWy=7822.01+0.0012.00+900.659.60+338.525.00=813.35 kPa Pkmin=Fk+GkA-MxWx-MyWy=7822.01+0.0012.00-900.659.60-338.525.00=490.31 kPa 当竖向力N作用时:Pk=651.83 kPa，fa=999.00 kPa Pk fa 当竖向力N和Mx、My同时作用时:Pkmax=813.35 kPa，1.2fa=1.2999.00=1198.80 kPa Pkmax 1.2fa 地基承载力验算满足-【10】SATWE 标准组合:1.00*恒+1.00*活+0.60*风 y】N=8067.88 kN .Mx=-1630.69 kN.m .My=335.09 kN.m .Vx=0.00 kN .Vy=0.00 kN 基础底部形心荷载 N=8067.88 kN .Mx=-1630.69 kN.m .My=335.09 kN.m .Vx=0.00 kN .Vy=0.00 kN-b=3.00 m fa=fak+b(b-3)+dm(d-0.5)=999.00+0.0020.00(3.00-3)+0.0020.00(0.50-0.5)=999.00 kPa Wy=bl26=4.80*2.5026=5.00 m3 Wx=lb26=2.50*4.8026=9.60 m3 当轴心荷载作用时,根据 5.2.2-1：Pk=Fk+GkA=8067.88+0.0012.00=672.32 kPa 当轴心荷载同双方向弯矩共同作用时：Pkmax=Fk+GkA+MxWx+MyWy=8067.88+0.0012.00+1630.699.60+335.095.00=909.21 kPa Pkmin=Fk+GkA-MxWx-MyWy=8067.88+0.0012.00-1630.699.60-335.095.00=435.44 kPa 当竖向力N作用时:Pk=672.32 kPa，fa=999.00 kPa Pk fa 当竖向力N和Mx、My同时作用时:Pkmax=909.21 kPa，1.2fa=1.2999.00=1198.80 kPa Pkmax 1.2fa 地基承载力验算满足 2、基础冲剪计算-【34】SATWE 基本组合:1.20*恒+1.40*风 y+0.98*活】N=9800.43 kN .Mx=-2789.00 kN.m .My=390.23 kN.m .
