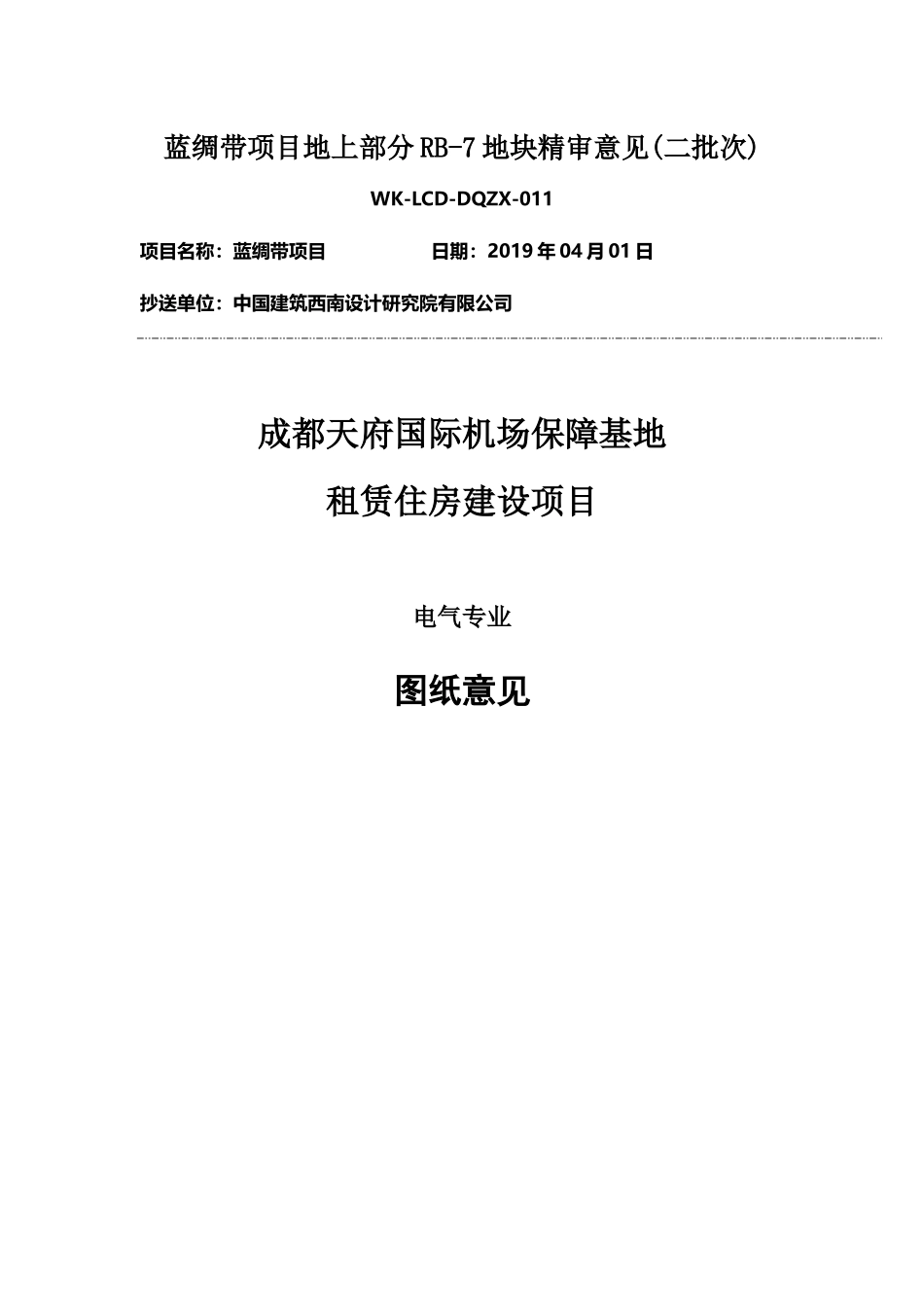

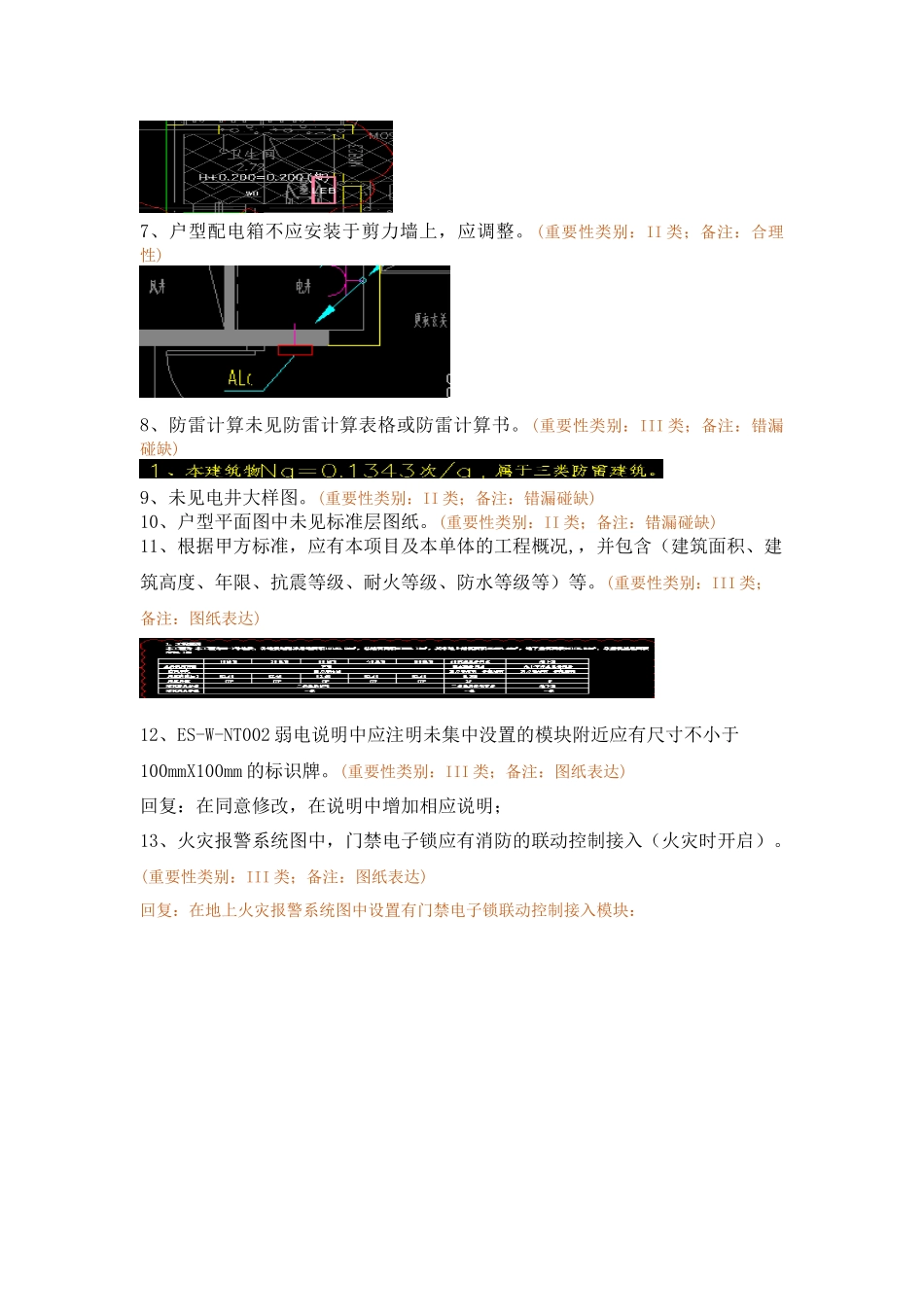

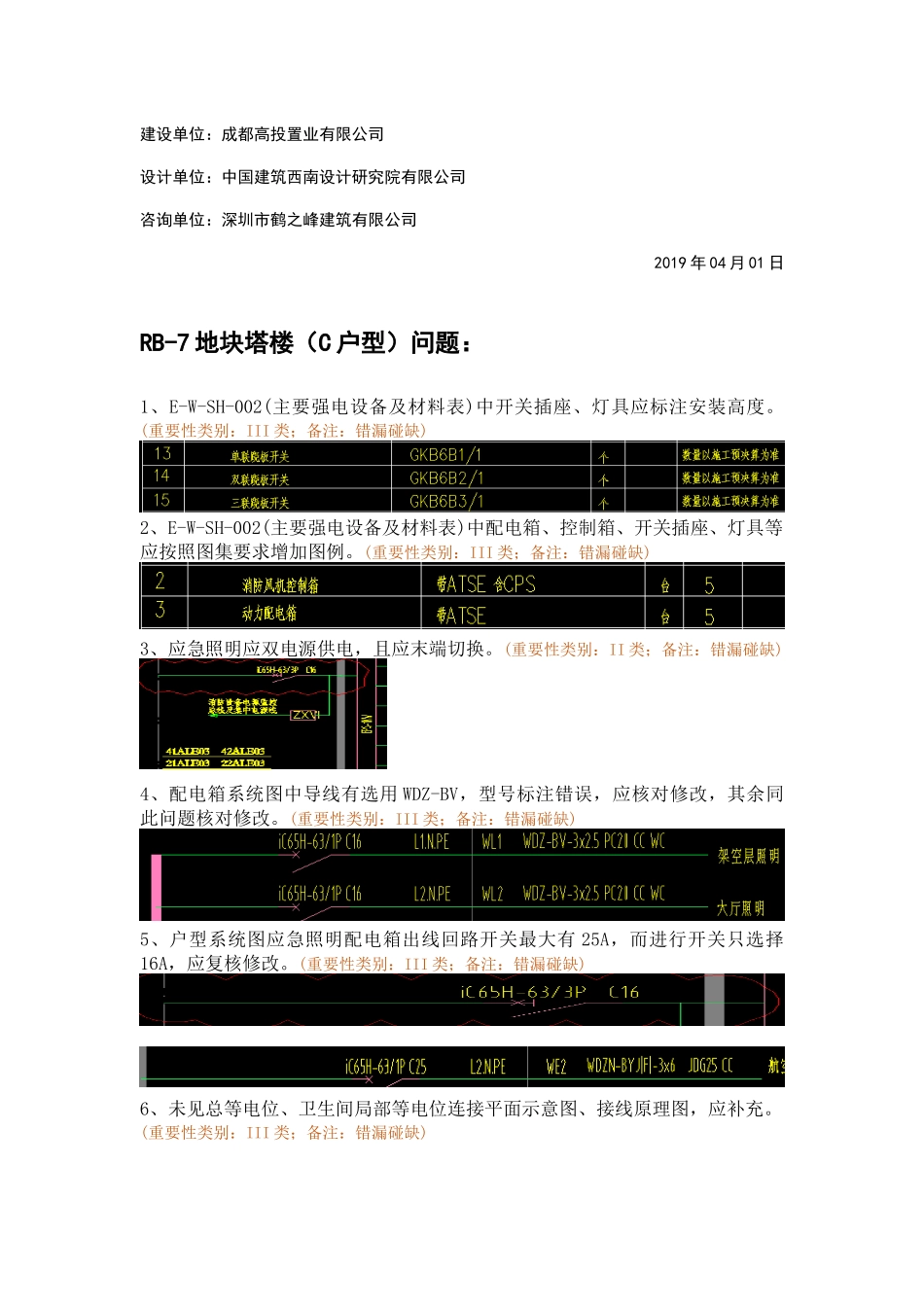

蓝绸带项目地上部分RB-7地块精审意见(二批次) WK-LCD-DQZX-011 项目名称：蓝绸带项目 日期：2019年04月01日 抄送单位：中国建筑西南设计研究院有限公司 成都天府国际机场保障基地 租赁住房建设项目 电气专业 图纸意见 建设单位：成都高投置业有限公司 设计单位：中国建筑西南设计研究院有限公司 咨询单位：深圳市鹤之峰建筑有限公司 2019年04月01日 RB-7地块塔楼（C户型）问题： 1、E-W-SH-002(主要强电设备及材料表)中开关插座、灯具应标注安装高度。(重要性类别：III类；备注：错漏碰缺) 2、E-W-SH-002(主要强电设备及材料表)中配电箱、控制箱、开关插座、灯具等应按照图集要求增加图例。(重要性类别：III类；备注：错漏碰缺) 3、应急照明应双电源供电，且应末端切换。(重要性类别：II类；备注：错漏碰缺) 4、配电箱系统图中导线有选用WDZ-BV，型号标注错误，应核对修改，其余同此问题核对修改。(重要性类别：III类；备注：错漏碰缺) 5、户型系统图应急照明配电箱出线回路开关最大有25A，而进行开关只选择16A，应复核修改。(重要性类别：III类；备注：错漏碰缺) 6、未见总等电位、卫生间局部等电位连接平面示意图、接线原理图，应补充。(重要性类别：III类；备注：错漏碰缺) 7、户型配电箱不应安装于剪力墙上，应调整。(重要性类别：II类；备注：合理性) 8、防雷计算未见防雷计算表格或防雷计算书。(重要性类别：III类；备注：错漏碰缺) 9、未见电井大样图。(重要性类别：II类；备注：错漏碰缺) 10、户型平面图中未见标准层图纸。(重要性类别：II类；备注：错漏碰缺) 11、根据甲方标准，应有本项目及本单体的工程概况,，并包含（建筑面积、建筑高度、年限、抗震等级、耐火等级、防水等级等）等。(重要性类别：III类；备注：图纸表达) 12、ES-W-NT002弱电说明中应注明未集中没置的模块附近应有尺寸不小于100mmX100mm的标识牌。(重要性类别：III类；备注：图纸表达) 回复：在同意修改，在说明中增加相应说明； 13、火灾报警系统图中，门禁电子锁应有消防的联动控制接入（火灾时开启）。(重要性类别：III类；备注：图纸表达) 回复：在地上火灾报警系统图中设置有门禁电子锁联动控制接入模块： 14、一层广播及弱电平面图图中，门禁电子锁建议设置室内开门按钮。(重要性类别：III类；备注：图纸表达) 回复：0A版图纸已经修改： 15、户型火警平面图图中，根据<火警规>第6.7.4.1条，网络机房要设置消防报警电话分机或电话插孔。(重要性类别：II类；备注：规范类) 回复：在火警平面图设置有消防电话分机：，可在大样图中补充消防电话分机： 16、户型火警平面图图中，可视对讲系统电子锁应有消防的联动控制接入。(重要性类别：III类；备注：图纸表达) 回复：在户火警平面图电井内设置有可视对讲系统电子锁消防联动控制模块，通过切系统电源实现火警时门禁释放：
