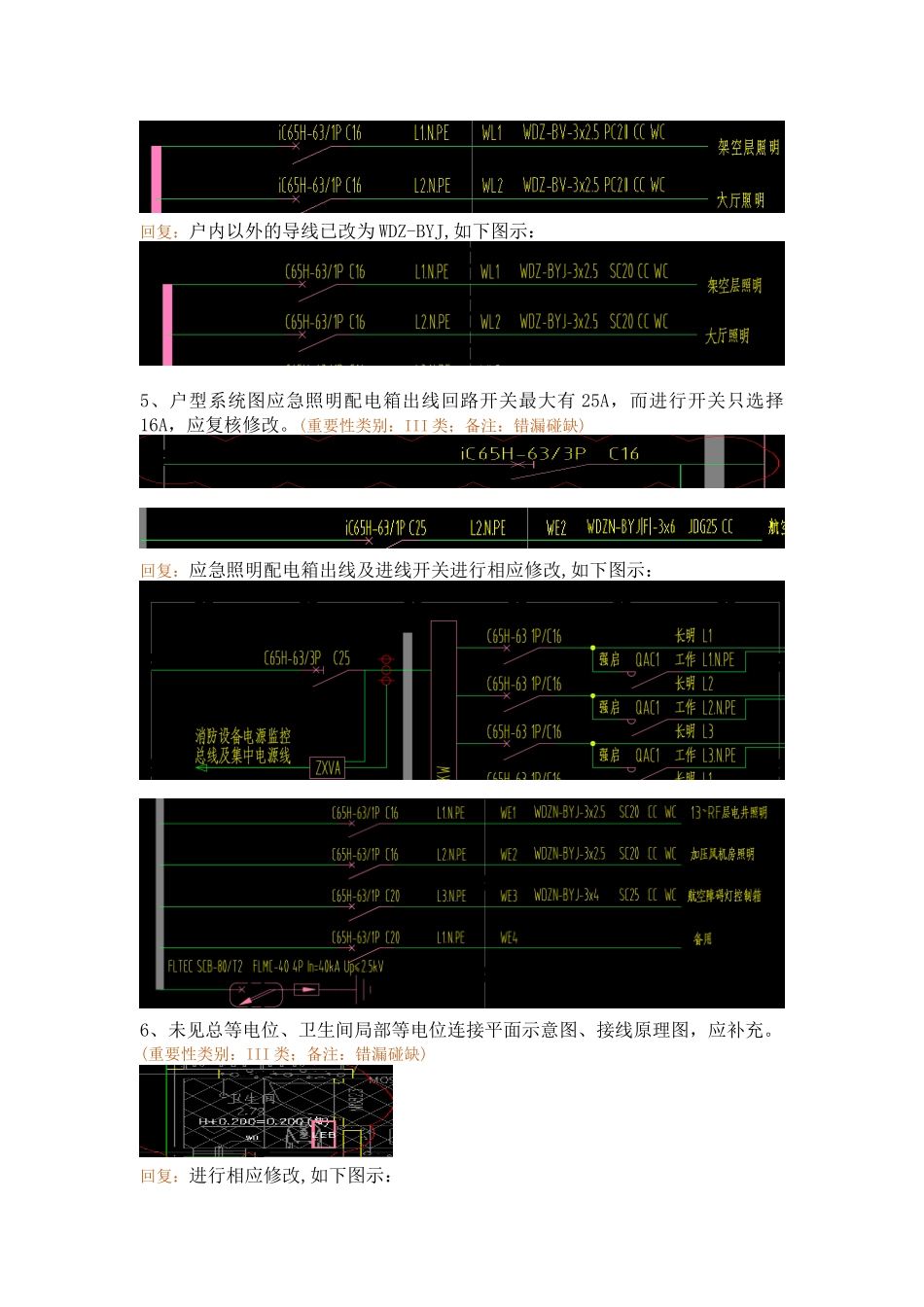

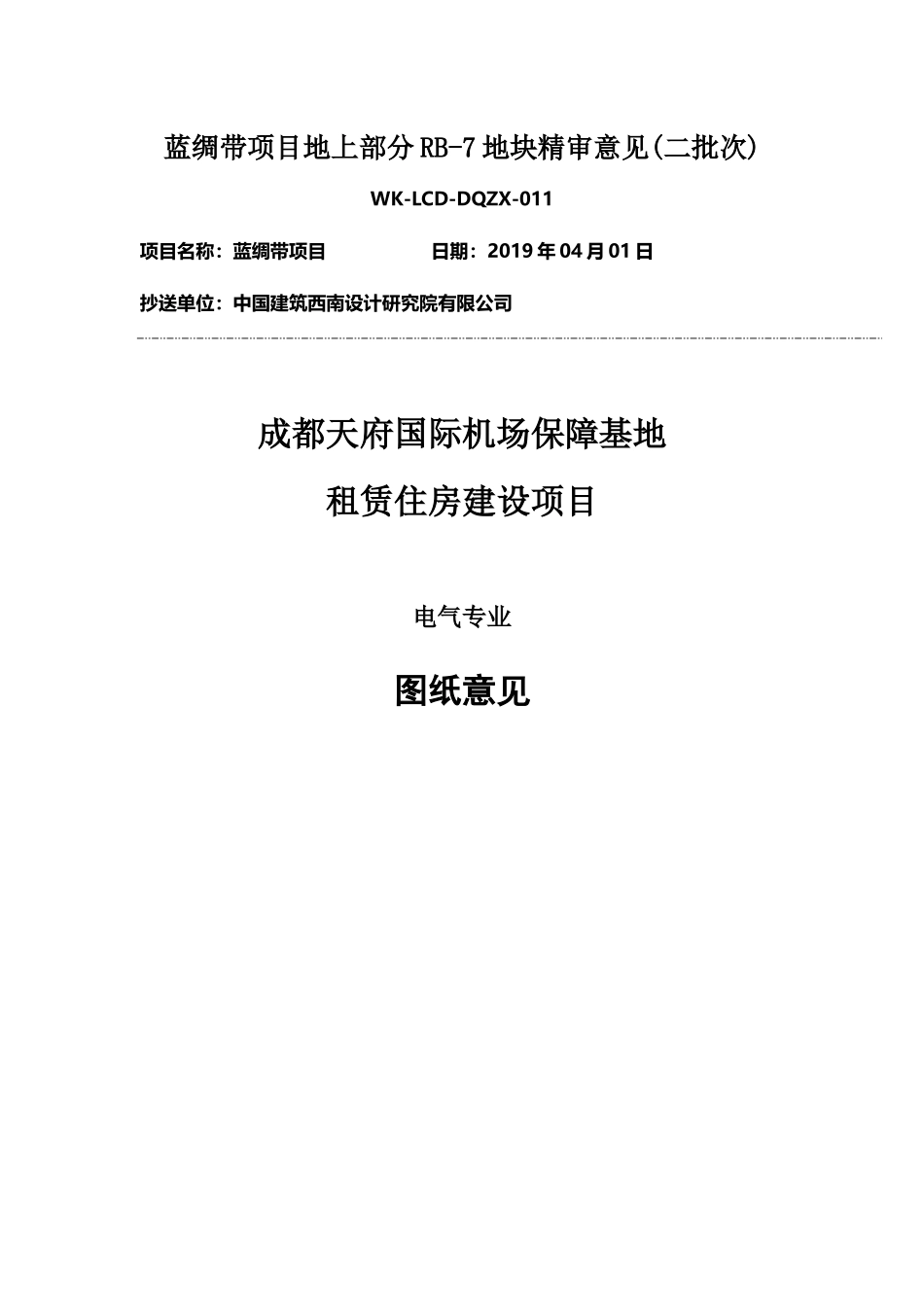

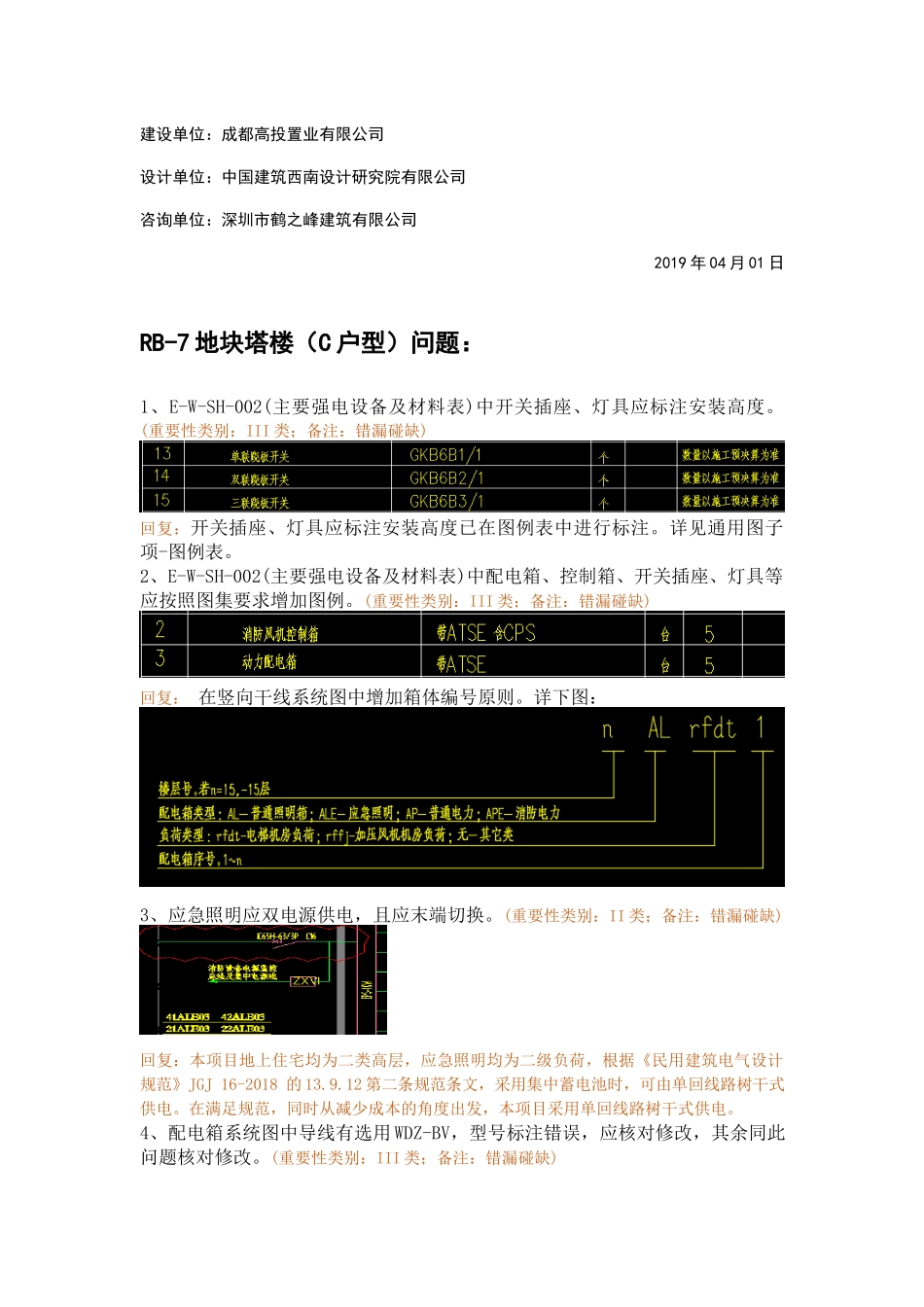

蓝绸带项目地上部分RB-7地块精审意见(二批次) WK-LCD-DQZX-011 项目名称：蓝绸带项目 日期：2019年04月01日 抄送单位：中国建筑西南设计研究院有限公司 成都天府国际机场保障基地 租赁住房建设项目 电气专业 图纸意见 建设单位：成都高投置业有限公司 设计单位：中国建筑西南设计研究院有限公司 咨询单位：深圳市鹤之峰建筑有限公司 2019年04月01日 RB-7地块塔楼（C户型）问题： 1、E-W-SH-002(主要强电设备及材料表)中开关插座、灯具应标注安装高度。(重要性类别：III类；备注：错漏碰缺) 回复：开关插座、灯具应标注安装高度已在图例表中进行标注。详见通用图子项-图例表。 2、E-W-SH-002(主要强电设备及材料表)中配电箱、控制箱、开关插座、灯具等应按照图集要求增加图例。(重要性类别：III类；备注：错漏碰缺) 回复： 在竖向干线系统图中增加箱体编号原则。详下图： 3、应急照明应双电源供电，且应末端切换。(重要性类别：II类；备注：错漏碰缺) 回复：本项目地上住宅均为二类高层，应急照明均为二级负荷，根据《民用建筑电气设计规范》JGJ 16-2018 的13.9.12第二条规范条文，采用集中蓄电池时，可由单回线路树干式供电。在满足规范，同时从减少成本的角度出发，本项目采用单回线路树干式供电。 4、配电箱系统图中导线有选用WDZ-BV，型号标注错误，应核对修改，其余同此问题核对修改。(重要性类别：III类；备注：错漏碰缺) 回复：户内以外的导线已改为WDZ-BYJ,如下图示： 5、户型系统图应急照明配电箱出线回路开关最大有25A，而进行开关只选择16A，应复核修改。(重要性类别：III类；备注：错漏碰缺) 回复：应急照明配电箱出线及进线开关进行相应修改,如下图示： 6、未见总等电位、卫生间局部等电位连接平面示意图、接线原理图，应补充。(重要性类别：III类；备注：错漏碰缺) 回复：进行相应修改,如下图示： 7、户型配电箱不应安装于剪力墙上，应调整。(重要性类别：II类；备注：合理性) 回复：根据甲方反馈，已修改C户型配电箱位置，位于餐厅非剪力墙处，详见下图： 8、防雷计算未见防雷计算表格或防雷计算书。(重要性类别：III类；备注：错漏碰缺) 回复：增加防雷计算表格，详见下图： 9、未见电井大样图。(重要性类别：II类；备注：错漏碰缺) 回复：详见通用图-标准层。 10、户型平面图中未见标准层图纸。(重要性类别：II类；备注：错漏碰缺) 回复：详见通用图-标准层。
